Visualización
Visualización de la vista 3D
El menú Visualización decide cómo se mira el modelo 3D: su estilo de caras (sombreado, rayos X o alámbrico), sus sombras y su oclusión ambiental, su enfoque desde una axonometría plana hasta una perspectiva amplia, y los cortes que lo abren. Son elecciones de su pantalla, nunca del proyecto, y nada de lo que ajuste aquí cambia el modelo.
Qué es
El menú Visualización reúne cómo se muestra el modelo 3D. Se abre desde su botón en la barra de la vista 3D, cuyo icono muestra el estilo de caras en uso, o desde Ver, Visualización…. Contiene:
- Estilo de caras, tres opciones una al lado de otra. Sombreado muestra cada superficie en un gris claro con sus aristas, iluminada por una luz de estudio que gira con la vista. Rayos X vuelve translúcidas las superficies y muestra todas las aristas a través de ellas. Alámbrico muestra solo las aristas.
- Sombras, las sombras que proyecta el sol. En una vista de modelado se mantienen a media intensidad.
- Oclusión ambiental, un oscurecimiento suave donde se encuentran las superficies, que hace legibles las esquinas y los rebajes.
- Enfoque, un control deslizante de 0 a 60. En 0 la vista es axonométrica: las líneas paralelas siguen siendo paralelas. De 1 a 60 es una perspectiva con ese ángulo de visión, más amplia cuanto mayor es el número. El encuadre se conserva al pasar de una a otra.
- Corte, una lista de todos los cortes que ofrece el proyecto: el corte en planta de cada nivel, y cada sección del proyecto por su letra. Marque cualquiera de ellos, solo o con otros, y el modelo se corta ahí.
- Planos de sección, que muestra u oculta en la vista los marcos naranjas de los cortes.
Todo ello se recuerda en este navegador o en este ordenador, de modo que la vista 3D se abre tal como la dejó.
Cuándo usarlo
- Para ver el interior del modelo con rayos X, o revisar solo las líneas con el alámbrico.
- Para desactivar las sombras o la oclusión ambiental en un ordenador lento, o activarlas para una imagen.
- Para enseñar una perspectiva a un cliente, o una axonometría plana para medir a ojo.
- Para cortar el modelo por una planta, y ver un nivel desde arriba, o por una sección.
Los pasos
Abra el menú. Haga clic en el botón Visualización de la barra de la vista 3D, o elija Ver, Visualización….

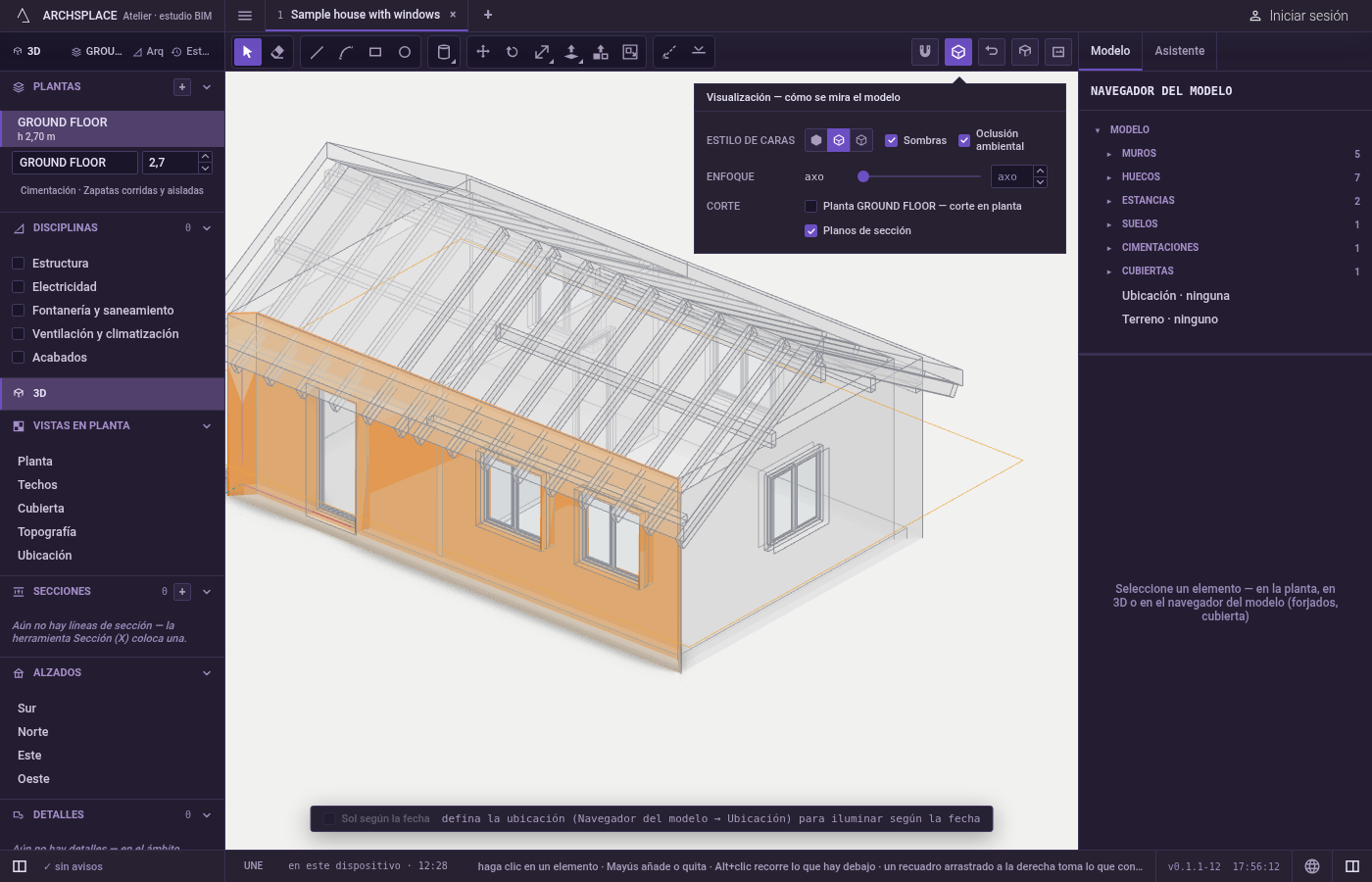

Elija el estilo de caras. Haga clic en Sombreado, Rayos X o Alámbrico.

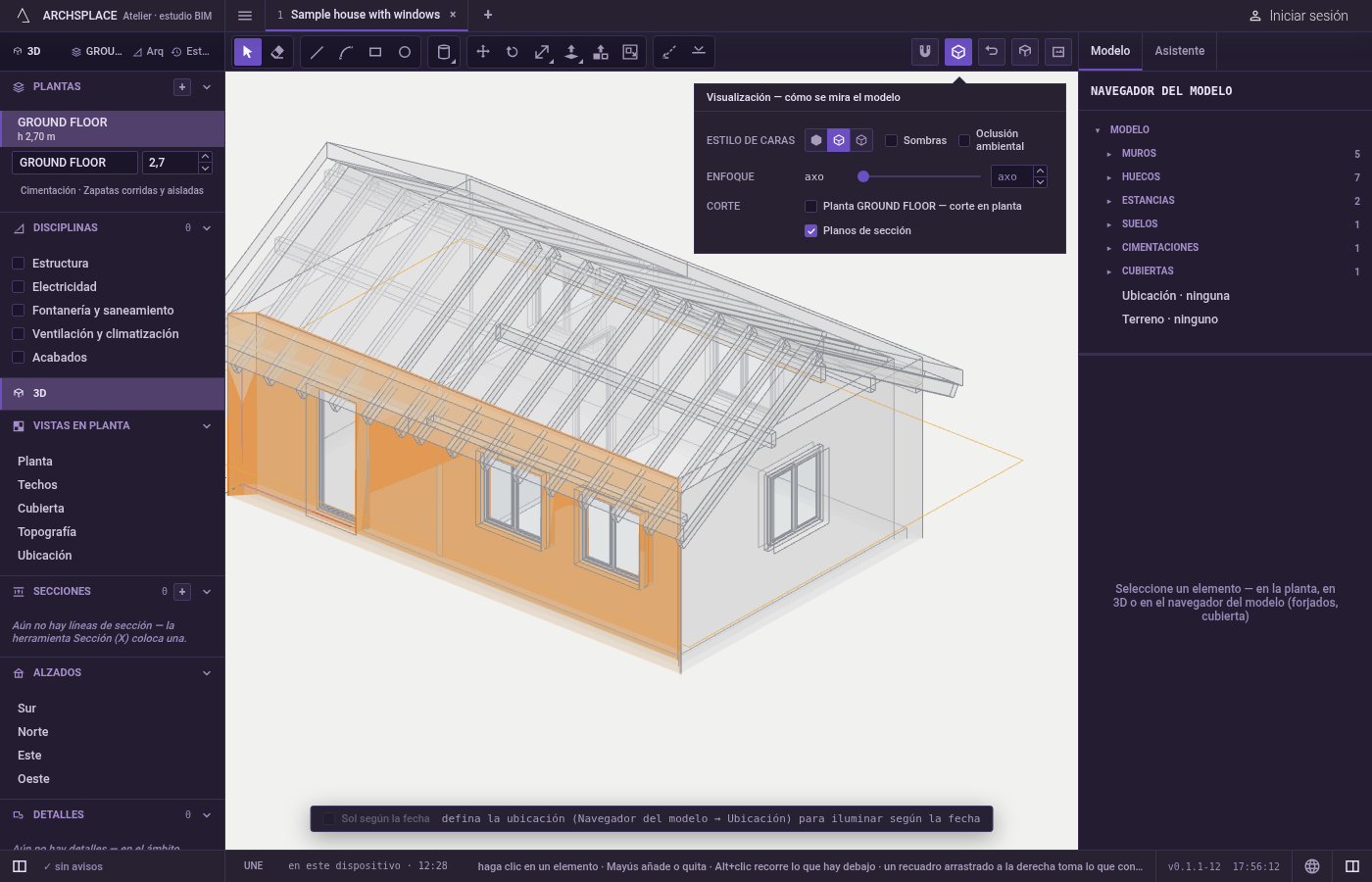

Ajuste la luz. Marque o desmarque Sombras y Oclusión ambiental.

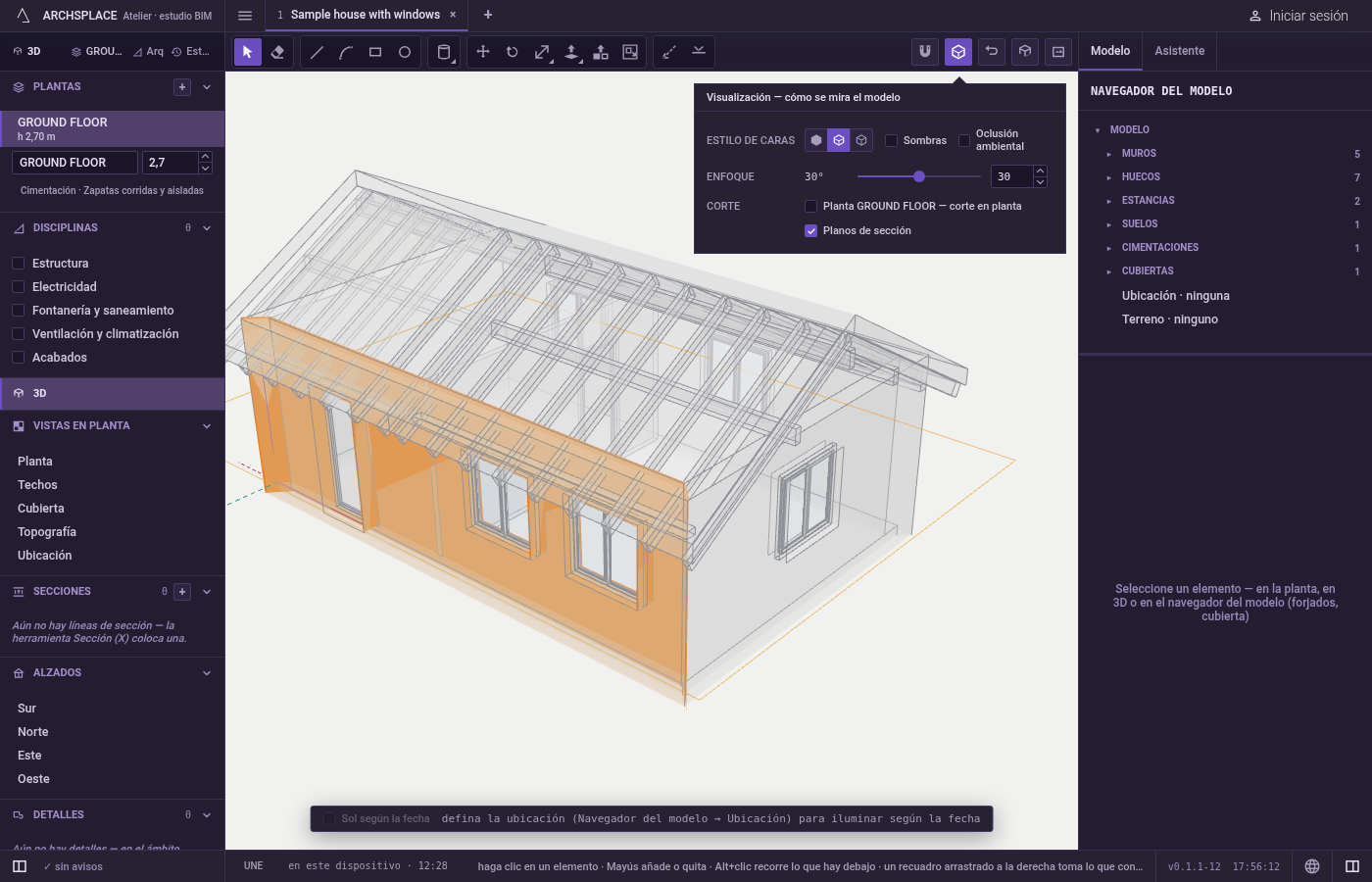

Ajuste el enfoque. Arrastre el control, o escriba un número de 0 a 60. Deje el campo vacío, o escriba 0, para la axonometría.

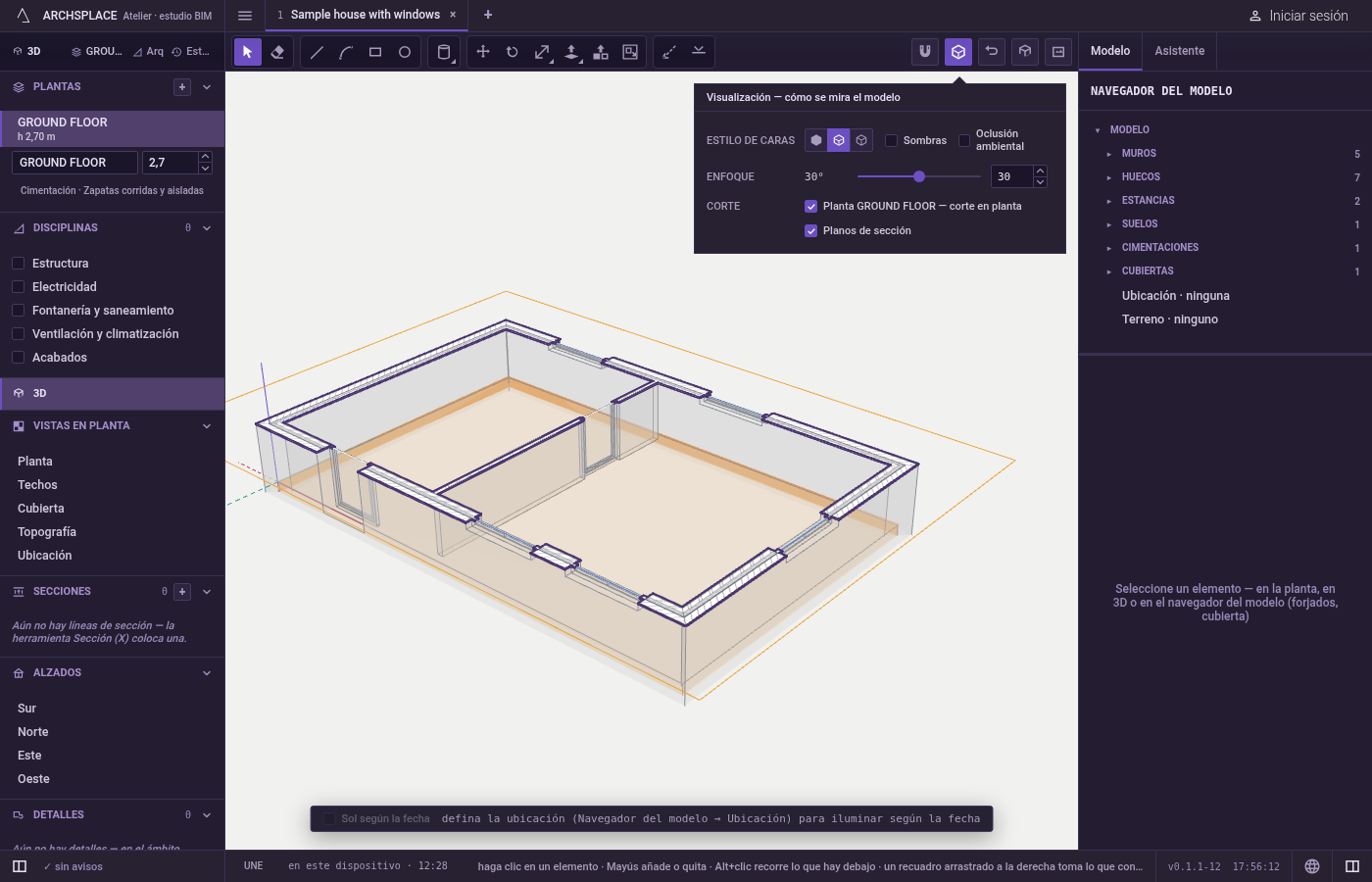

Elija los cortes. Marque las plantas y las secciones que deben cortar el modelo. Marque Planos de sección para ver sus marcos en la vista, donde un clic en un marco lo selecciona y un doble clic activa o desactiva su corte.

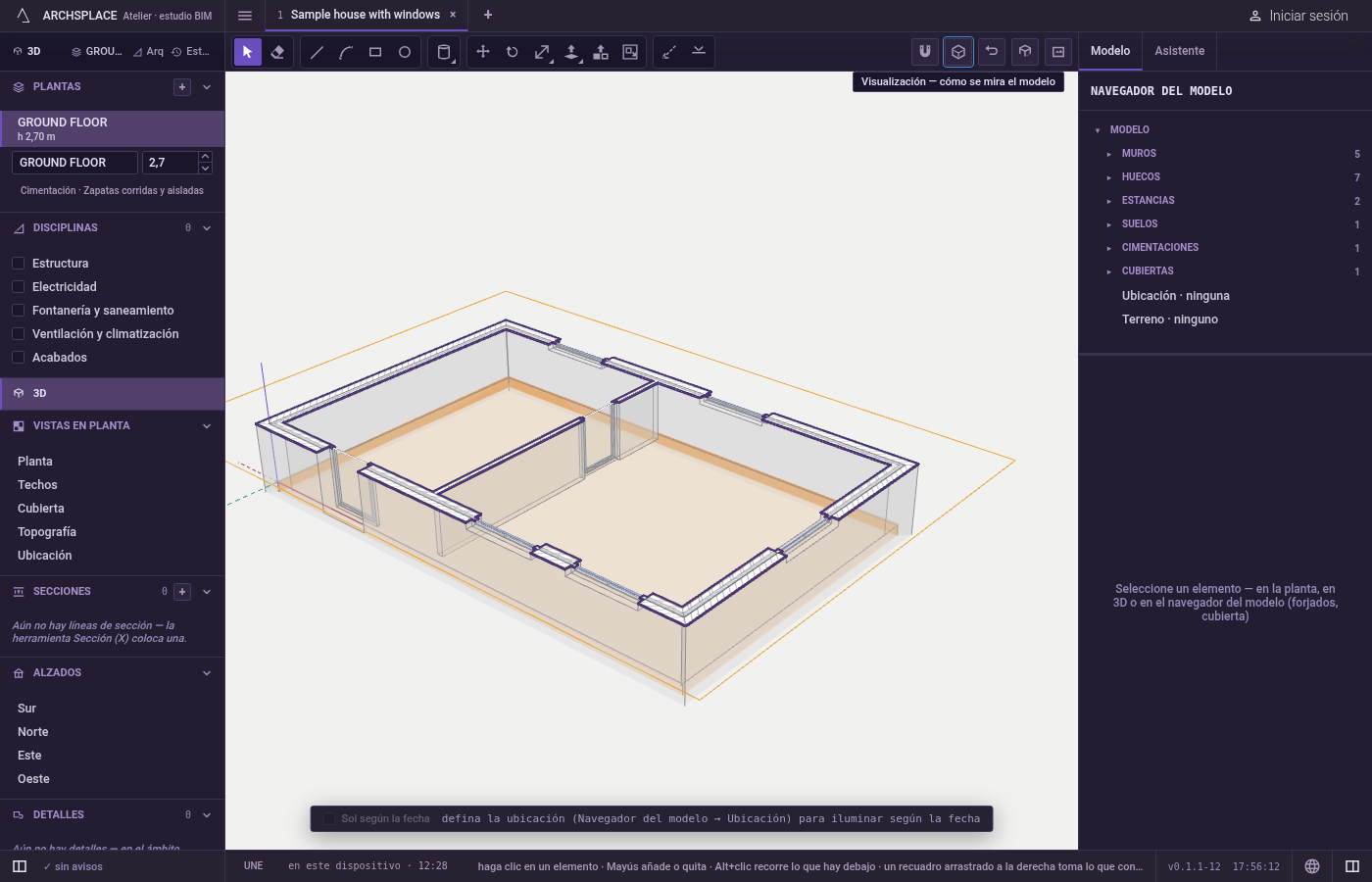

Cierre el menú. Pulse
Esc, haga clic fuera de él, o use su botón de cierre.
Qué rechaza
- Un enfoque fuera de 0 a 60. Un valor escrito se mantiene dentro de ese rango.
- Desplazar el marco de una planta. La altura de una planta se fija en la lista Plantas; arrastrar su marco se rechaza con un aviso.
- Cambiar el modelo. Nada de este menú edita el proyecto; un corte solo oculta lo que queda delante.
Qué escribe en el contrato
Nada. El estilo de caras, las sombras, la oclusión ambiental, el enfoque y los cortes son elecciones de la vista, guardadas en este navegador o en este ordenador. Las secciones que aparecen en Corte son las del propio proyecto; se colocan con la herramienta Plano de sección o se dibujan en la planta.
Relacionado
Preguntas frecuentes
¿Cómo veo a través de los muros en la vista 3D?
Abra el menú Visualización y elija Rayos X en Estilo de caras. Todas las superficies se vuelven translúcidas y todas las aristas se ven a través de ellas. Alámbrico muestra solo las aristas.
¿Cómo cambio entre axonometría y perspectiva?
Use el control de enfoque del menú Visualización. En 0 la vista es axonométrica, sin punto de fuga; de 1 a 60 grados es una perspectiva, más amplia cuanto mayor es el número. El encuadre se conserva al cambiar.
¿Cómo corto el modelo 3D por una planta?
En el menú Visualización, en Corte, marque el corte en planta de ese nivel. El modelo se corta donde se corta la planta de ese nivel. Puede haber varios cortes activos a la vez, plantas y secciones juntas.
¿Estos ajustes se guardan en mi proyecto?
No. Se recuerdan en este navegador o en este ordenador y se aplican a todos los proyectos que abra; el propio proyecto nunca cambia.
