Planos

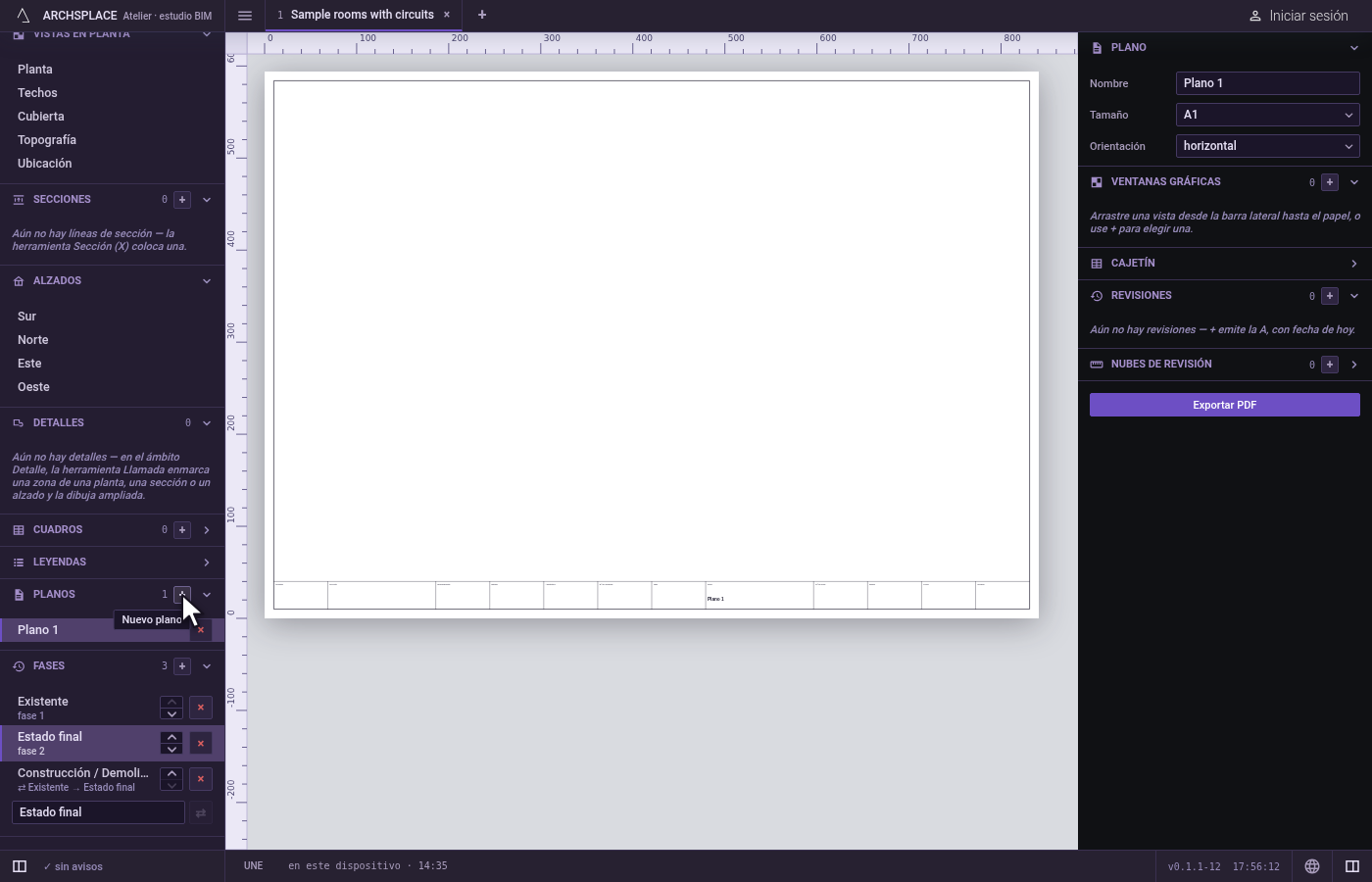

Los planos aparecen en la barra lateral en Planos, con su número y Nuevo plano. Un clic en la fila de un plano lo abre: la vista se convierte en su papel, con sus ventanas gráficas y su cajetín, y la columna de la derecha pasa a ser solo el panel del plano. Un plano nuevo es Plano y un número, A1, horizontal, sin ninguna ventana gráfica. Cada sección del panel se pliega bajo su título:

• Plano: su Nombre, el Tamaño de su papel, de A0 a A4, y su Orientación, horizontal o vertical.

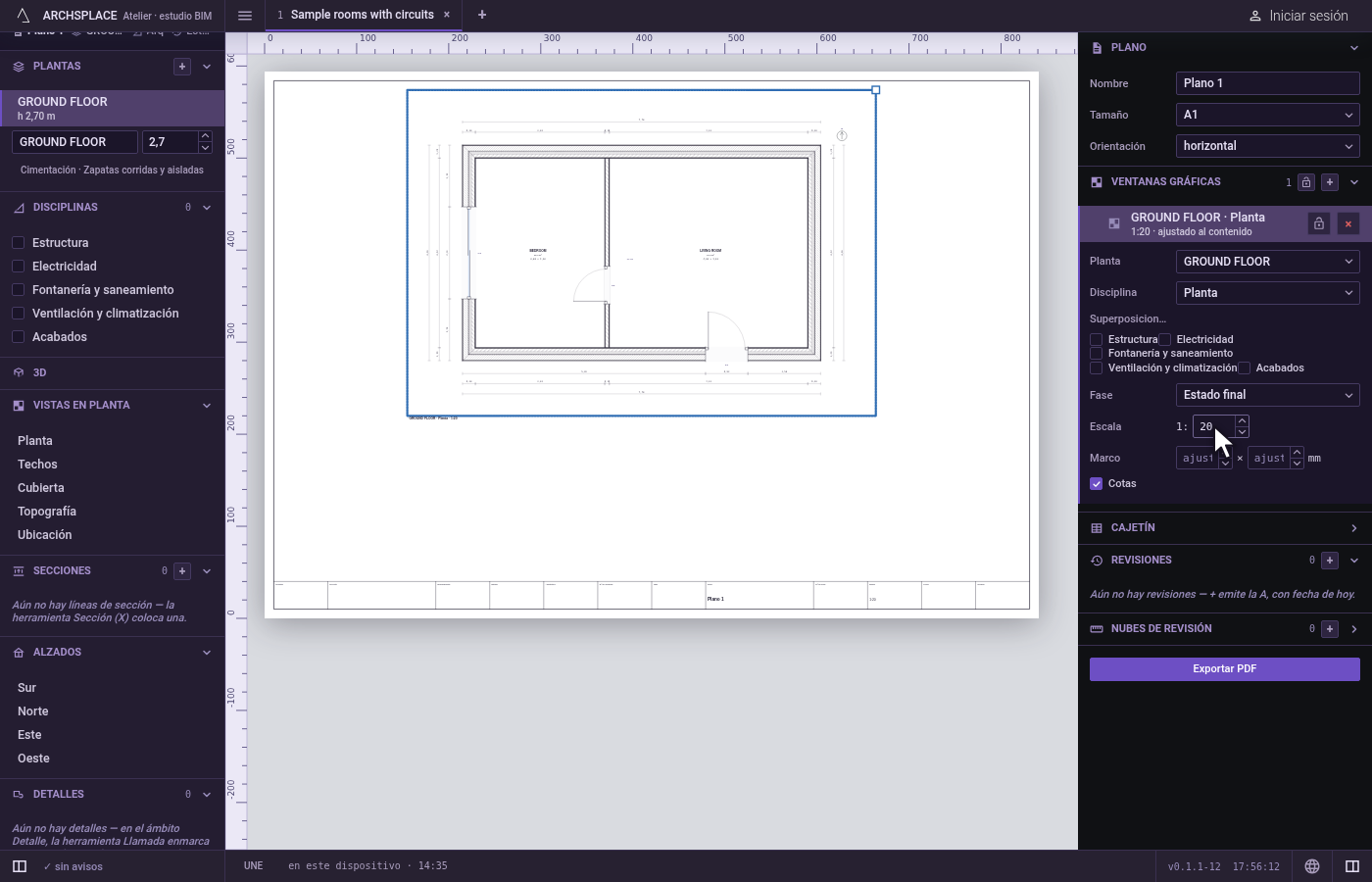

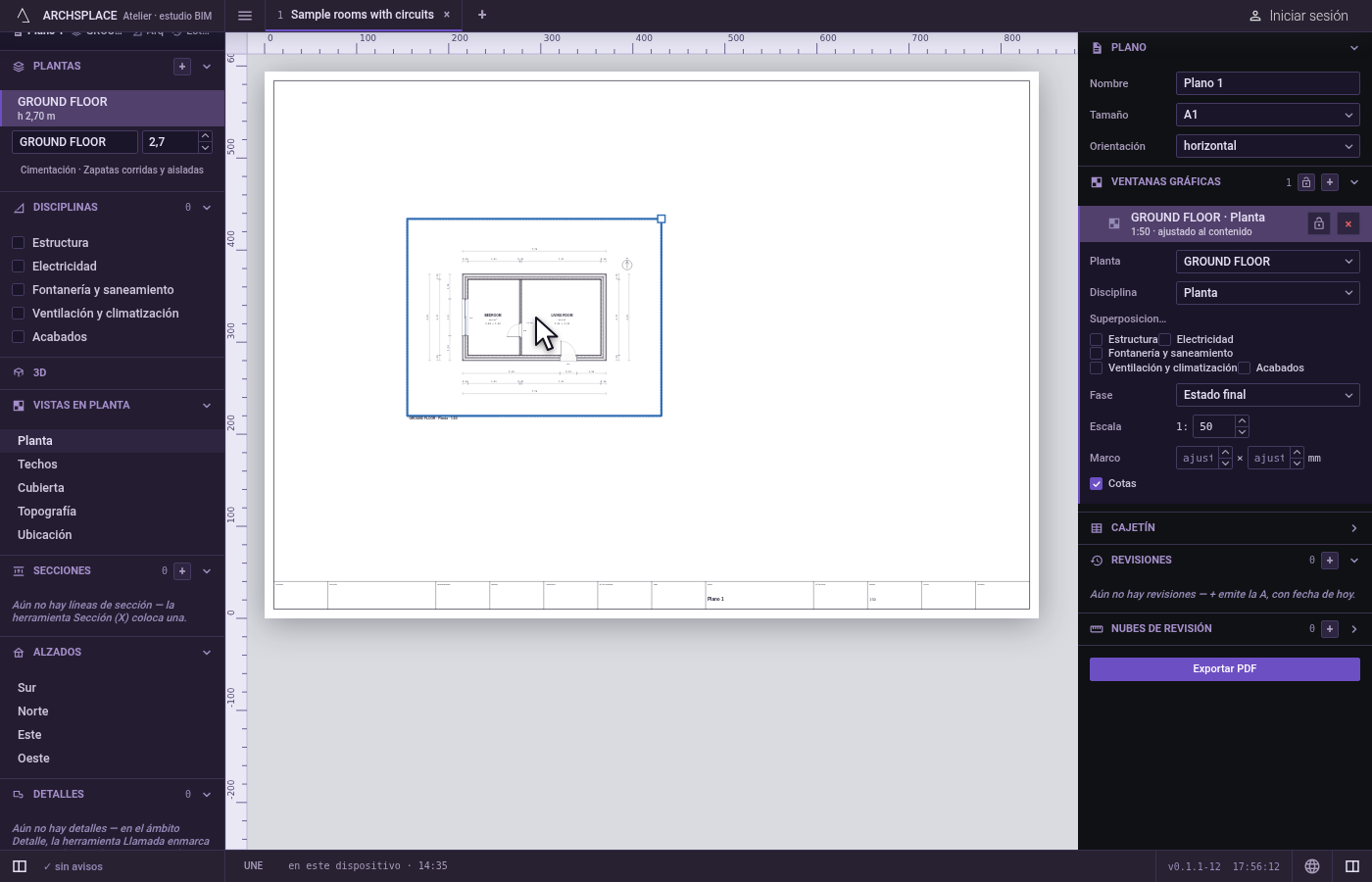

• Ventanas gráficas: una fila por ventana gráfica, con su nombre, su escala y su marco, como 1:50 · ajustado al contenido, un candado que fija su marco en su sitio y una × para quitarla. El título lleva el número, Bloquear todo y Añadir una ventana gráfica, que abre un selector: el Tipo, Planta, Alzado, Sección, Emplazamiento, Detalle, Leyenda o Cuadro, luego lo que necesita ese tipo, como la Planta y la Disciplina de una planta o el Objeto de un cuadro, y Colocar en el plano: la ventana gráfica sigue al puntero hasta que un clic en el papel la coloca. La fila de una vista arrastrada desde la barra lateral hasta el papel cae donde se suelta. Un clic en una fila selecciona la ventana gráfica y abre su ficha: la Planta de una planta y su Disciplina, Planta, Techos o Cubierta; la Dirección de un alzado; la Línea de sección de una sección; la Fase que muestra; su Escala; su Marco en milímetros, vacío mientras se ajusta a su contenido, con Ajustar; las Superposiciones de una planta, una sección o un alzado, Estructura, Electricidad, Fontanería y saneamiento, Ventilación y climatización y Acabados, y Cotas; las Anotaciones de la vista de una sección o un alzado, que copia en la ventana gráfica las cotas de nivel y las líneas ocultas de la vista.

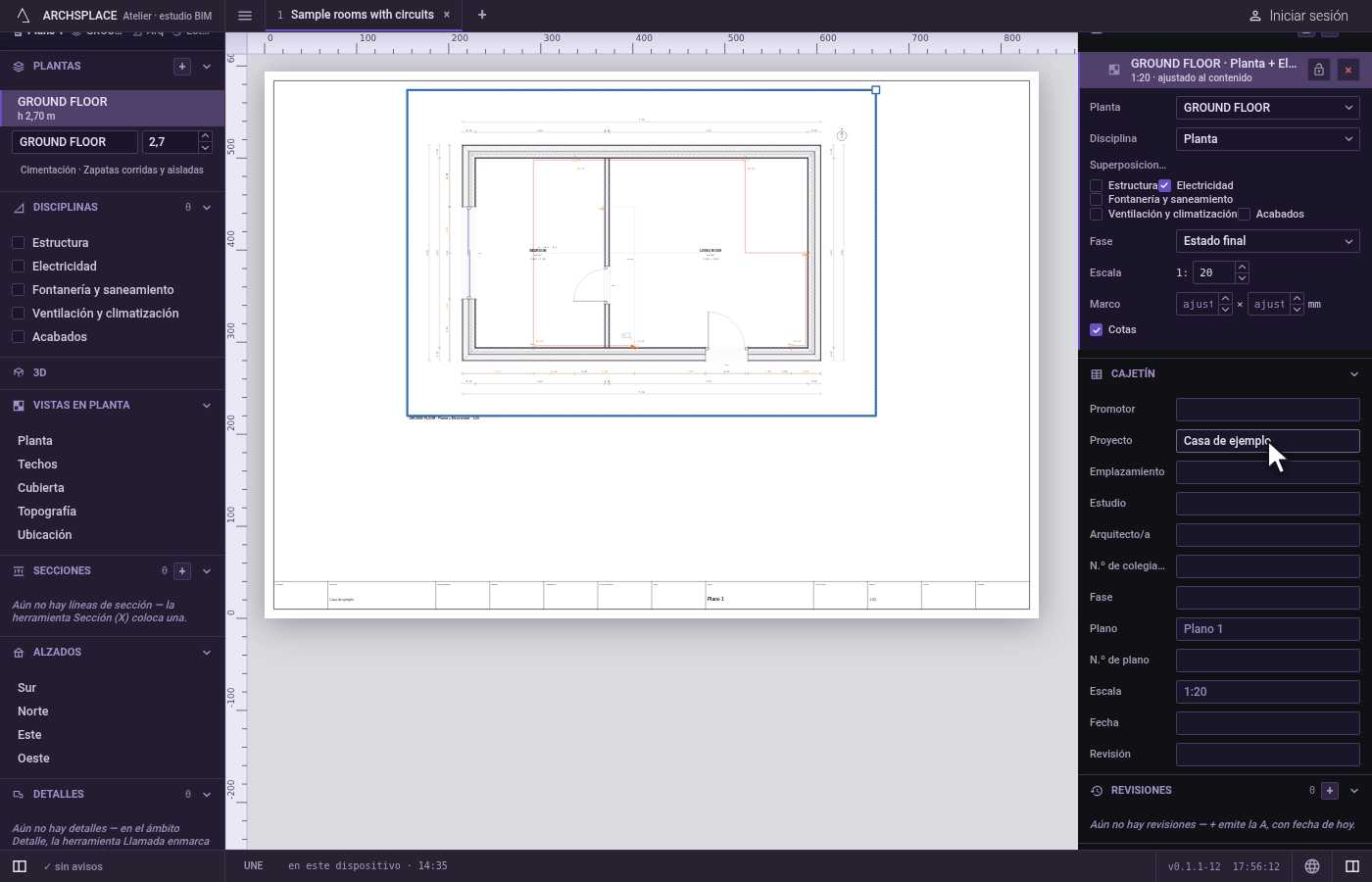

• Cajetín, plegada al principio: los campos del cajetín de la norma. Un campo que el estudio puede calcular lo muestra en gris, y el papel lo imprime hasta que escriba el suyo, como el nombre del plano, las escalas de las ventanas gráficas y la última revisión.

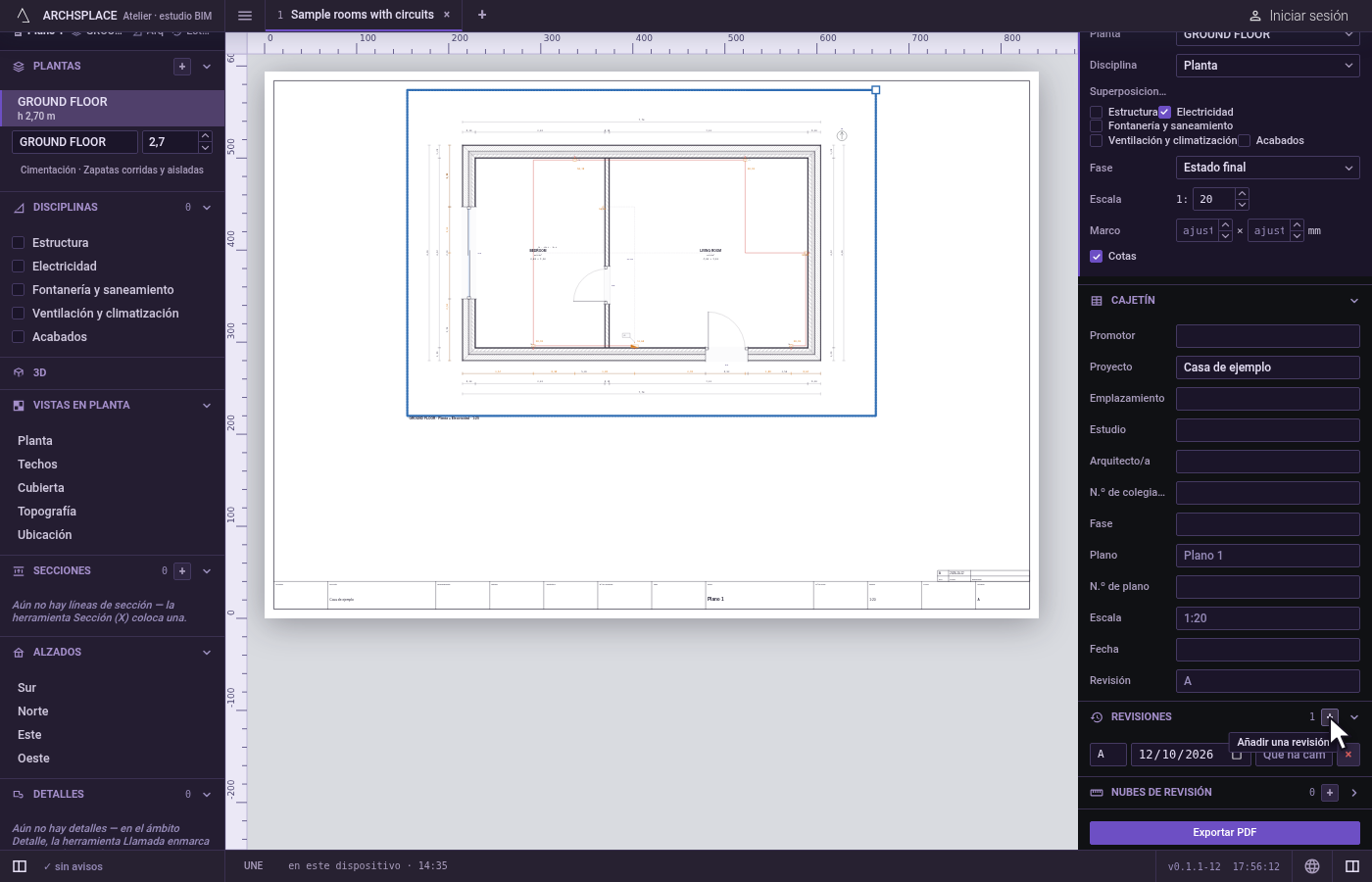

• Revisiones: una fila por revisión, con su letra, su Fecha de la revisión, Qué ha cambiado y una ×. Añadir una revisión emite la siguiente, A para la primera, con fecha de hoy.
• Nubes de revisión, plegada al principio: una fila por nube, con su tamaño y su posición en el papel en milímetros, la revisión con la que está etiquetada y una ×. Añadir una nube cuelga del puntero una nube de 60 × 40 mm, etiquetada con la última revisión, y un clic en el papel la coloca.

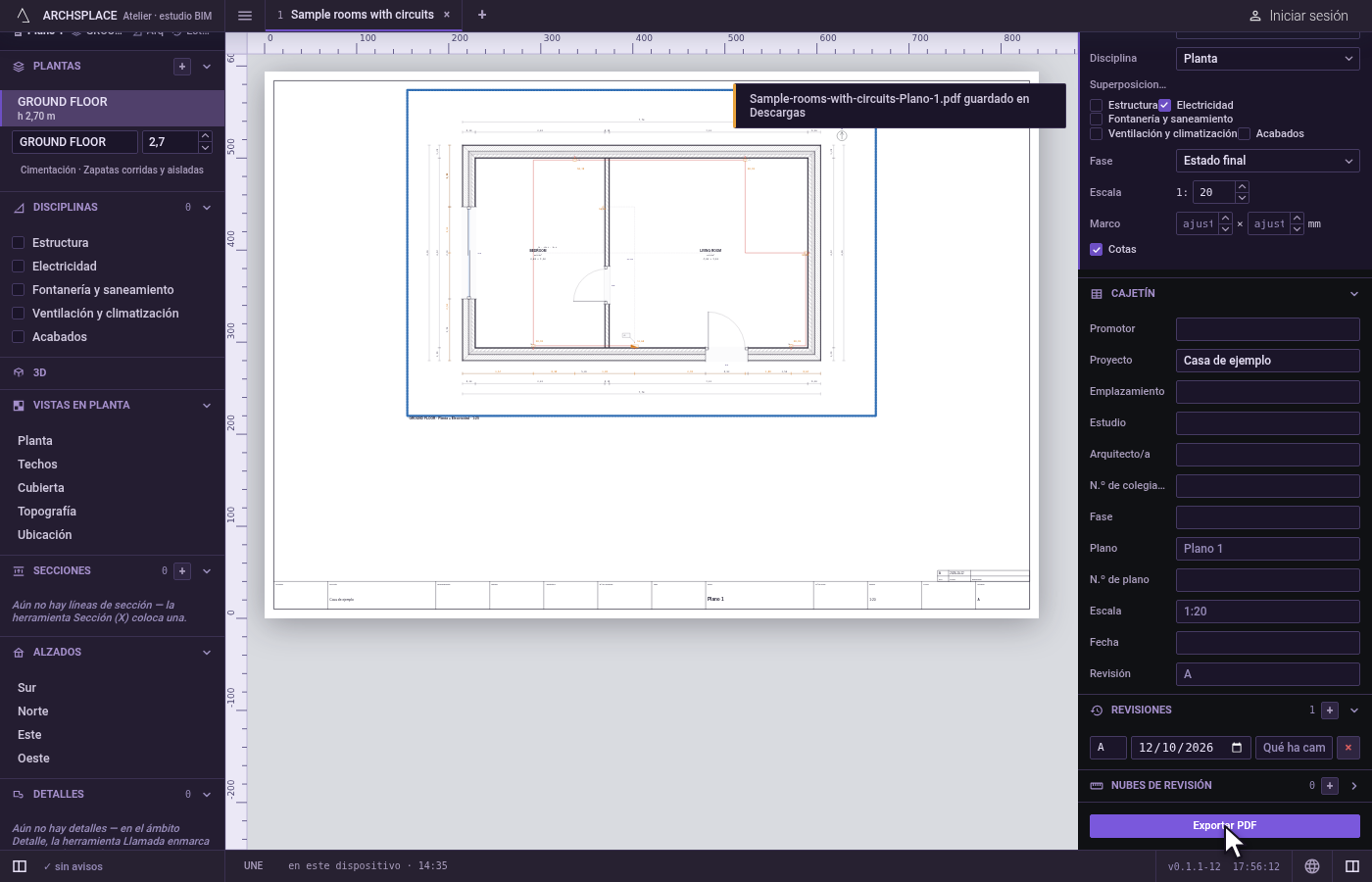

Exportar PDF, al pie, escribe el plano como un PDF vectorial. En el papel, una ventana gráfica se desplaza al arrastrarla por el centro, se recorta al arrastrar un borde y cambia de tamaño con su tirador de esquina.

• Para componer el juego de planos: plantas, secciones, alzados, detalles y cuadros a sus escalas.
• Para mostrar la estructura, la electricidad o los acabados en una sola ventana gráfica.
• Para rellenar el cajetín, y emitir una revisión con sus nubes.
• Para imprimir un plano, o enviarlo como PDF.

Cada cambio vuelve a escribir la entrada del plano abierto en la lista sheets del proyecto, un paso que se anula con un solo Ctrl+Z:

Plano escribe name, size y orientation. Cada ventana gráfica escribe su kind, lo que muestra ese tipo, sus overlays, su phase, su scale, su origin en el papel en milímetros, su size cuando se le da un marco, locked, y el recorte y las anotaciones que lleva. Cajetín solo escribe en titleBlock los campos que ha escrito. Revisiones escribe revisions, cada una con su id, su date y su description; Nubes de revisión escribe clouds, cada una con su at, su size y su revision. Los dibujos que hay dentro de las ventanas gráficas se vuelven a dibujar a partir del modelo cada vez, y nunca se escriben.
