Matriz en el editor de piezas

Matriz repite las juntas que elija dentro de la pieza de un patrón en columnas y filas, o alrededor de un centro en el que hace clic, a partir de un número que escribe. Sin separaciones, las copias quedan una al lado de otra al tamaño de lo que eligió.

Qué es

Matriz repite juntas en una disposición regular. En columnas y filas, cada copia se desplaza una separación de columna en horizontal y una separación de fila en vertical, de un elemento al siguiente. Alrededor de un centro, las copias se reparten por igual en una vuelta completa, o en el ángulo que indique, y giran con su posición salvo que les pida que conserven su orientación. El original es uno de los elementos, y las copias se añaden a su lado.

Es la misma Matriz que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

Cuándo usarlo

Para repetir una junta o un motivo con una separación regular dentro de la pieza.
Para disponer motivos en corona, como en un rosetón o un abanico.
Cuando sabe cuántos elementos quiere y su separación. Para copias en lugares elegidos, use Copiar.

Los pasos

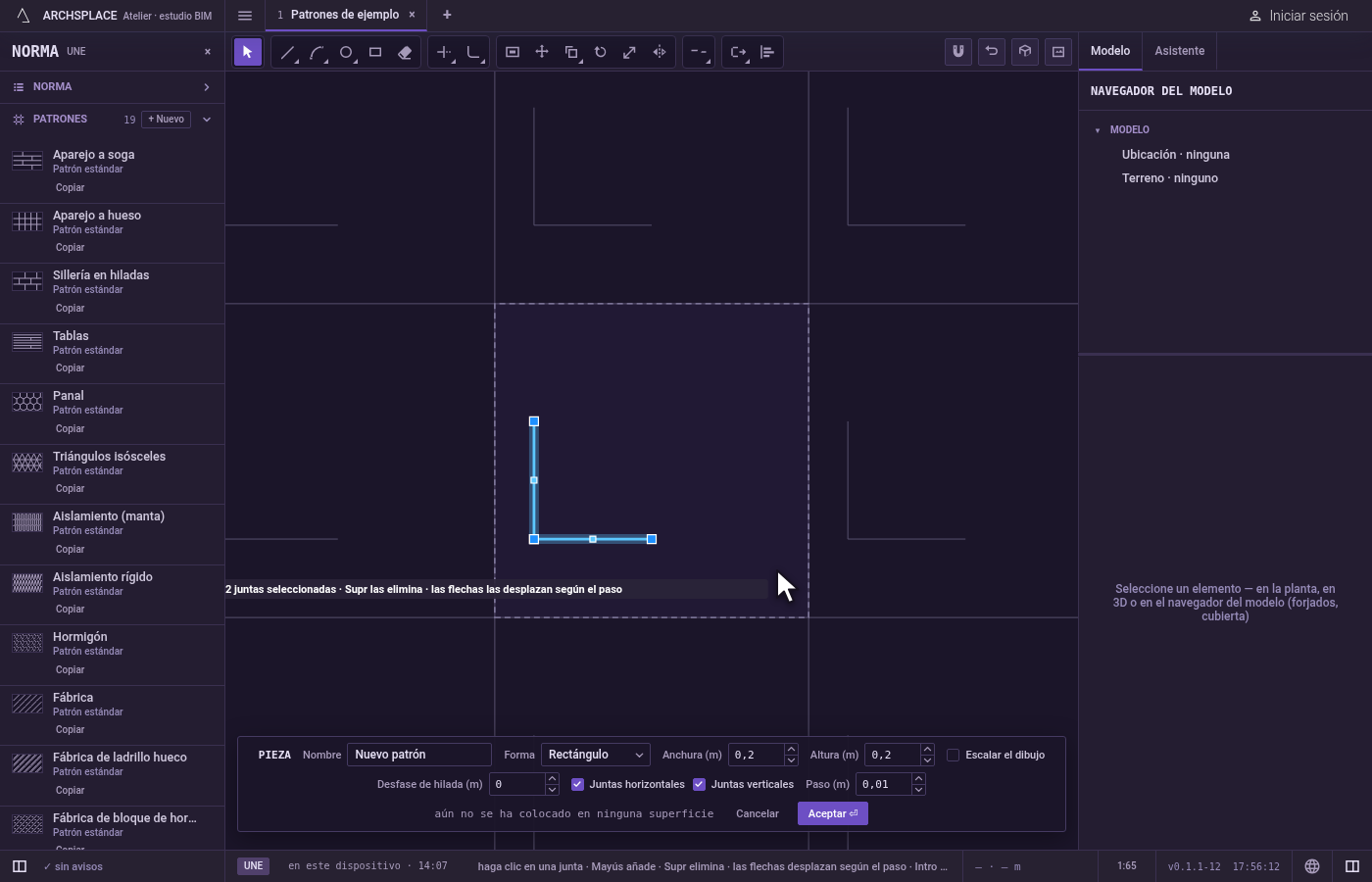

Elija las juntas. Selecciónelas antes de tomar la herramienta, y Matriz las usa al instante. Si no, Matriz le pide que designe objetos: haga clic en juntas para añadirlas, o arrastre un recuadro (hacia la derecha toma lo que queda completamente dentro, hacia la izquierda lo que toca), Mayús quita una junta, F traza un borde que toma todas las juntas que atraviesa, e Intro termina la elección.

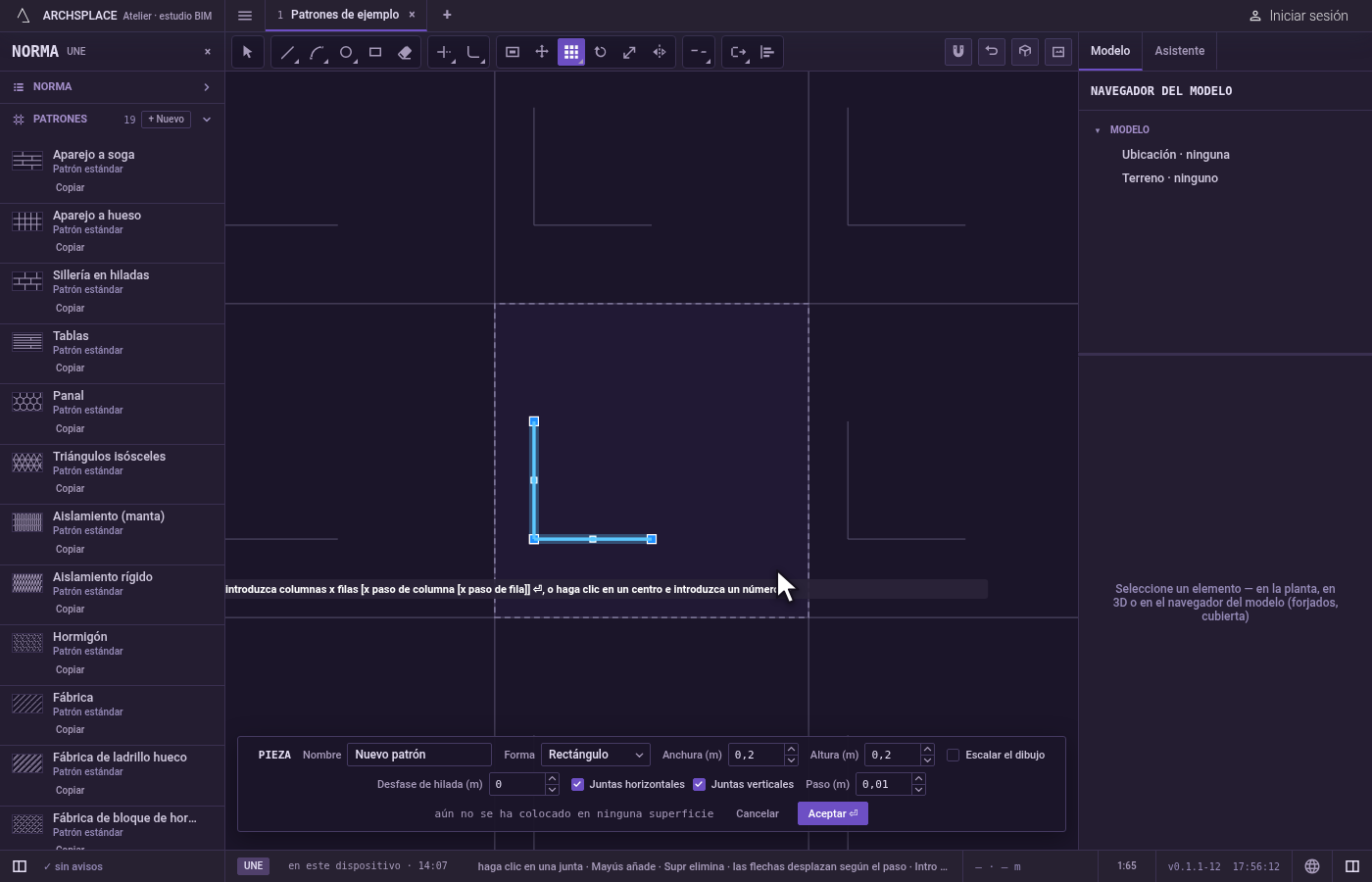

Tome la herramienta. Escriba A y luego R una detrás de otra, o haga clic en Matriz en la barra. Comparte botón con Copiar. La A abre Arco un instante, y la R completa Matriz.

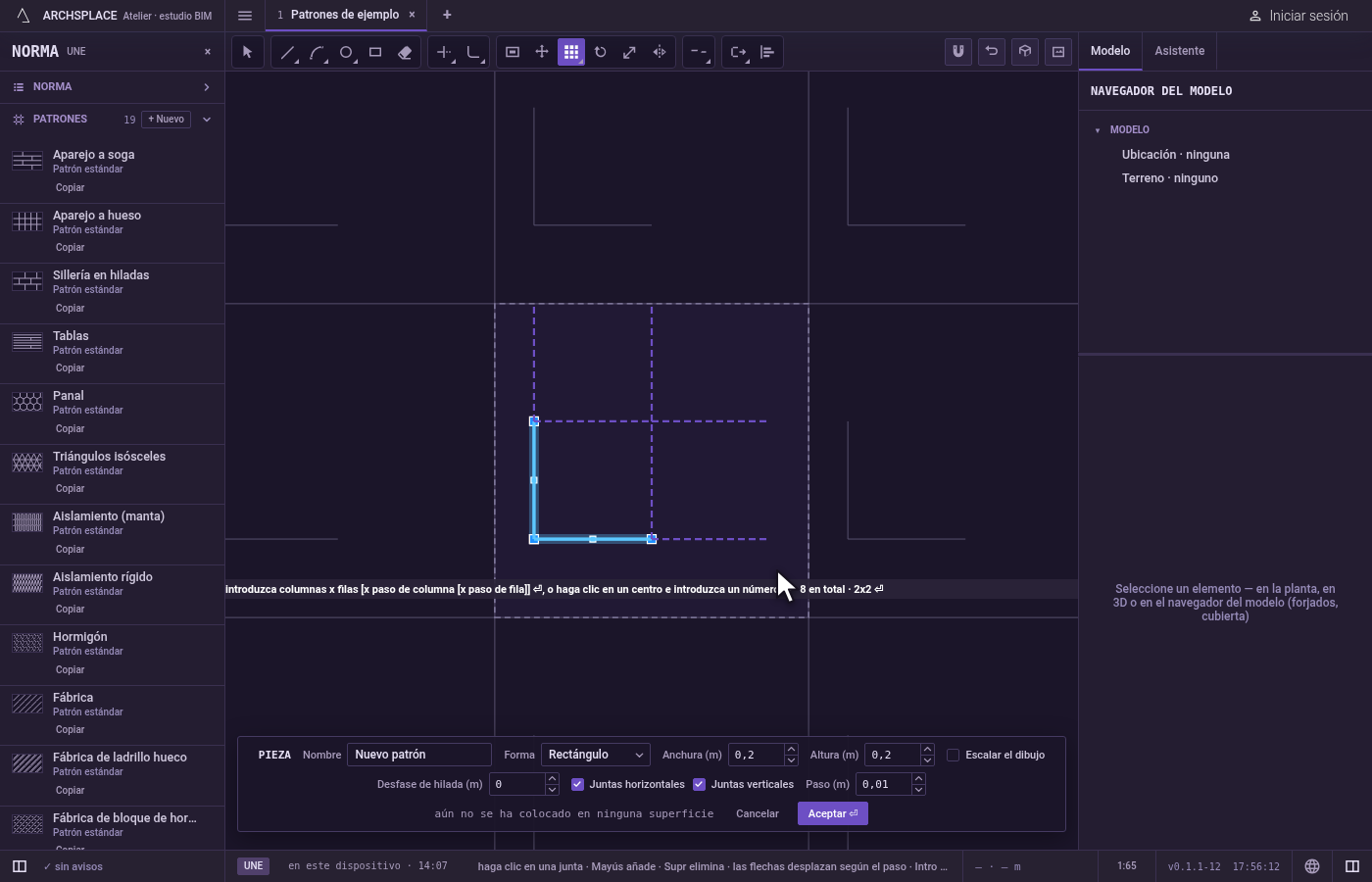

Para columnas y filas, escriba los números. Escriba columnas x filas y pulse Intro, por ejemplo 4x2. Un solo número da una sola fila. Sin separaciones, cada elemento queda justo al lado del anterior, con la anchura y la altura de lo que eligió. Para dar las separaciones, añádalas después de los números, medidas de un elemento al siguiente: con el proyecto en metros, 4x2x0.05x0.1 desplaza cada columna 5 cm respecto a la anterior y cada fila 10 cm. Una separación de columna dada sola sirve también para las filas, y una separación negativa va hacia el otro lado. La silueta de las copias aparece mientras escribe, con el número total de elementos.

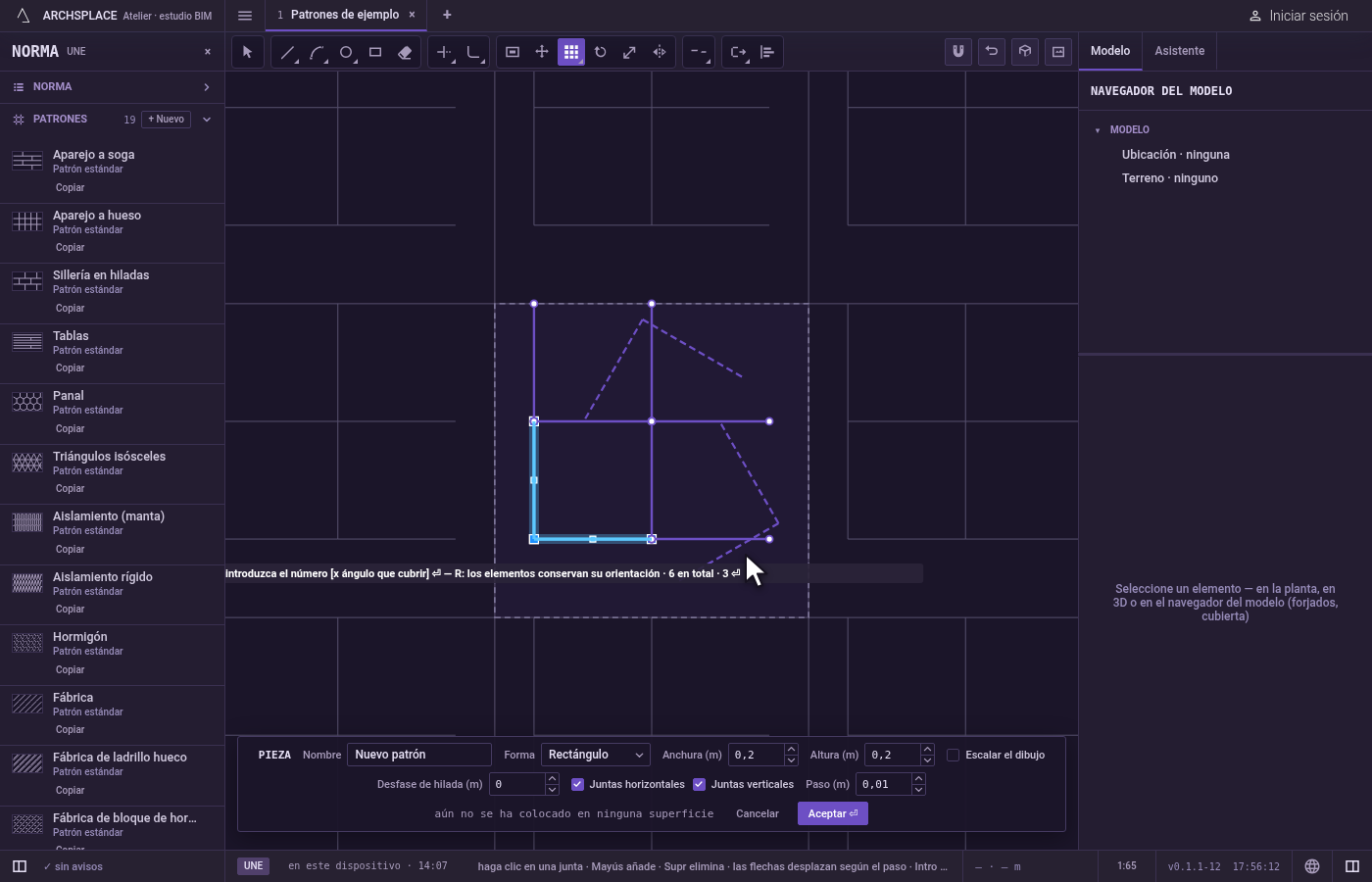

O, para una corona, haga clic en el centro. Haga clic en el punto alrededor del cual disponer, escriba el número de elementos y pulse Intro. Se reparten en una vuelta completa. Añada x y un ángulo en grados para cubrir solo una parte, por ejemplo 6x180; un ángulo negativo va en sentido horario. Pulse R antes de Intro para activar los elementos conservan su orientación: las copias conservan entonces la orientación del original en lugar de girar.

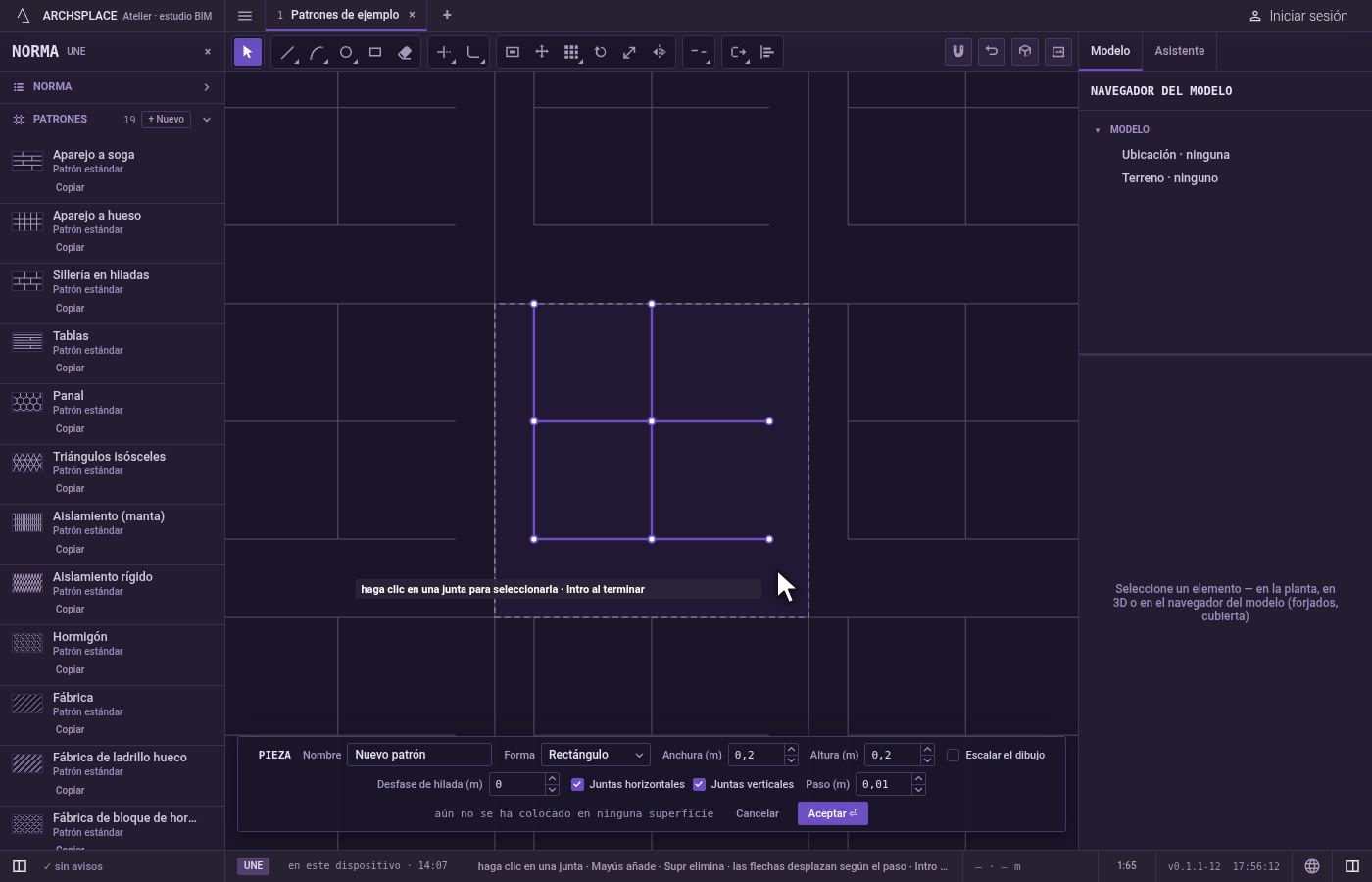

Repita o termine. Después de una matriz, las mismas juntas siguen seleccionadas y la herramienta espera números nuevos. Esc descarta el centro y luego deja Matriz por Seleccionar. Ctrl+Z deshace la última matriz. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Un número que no da ninguna matriz. Se rechaza un número menor que uno, o más de 2500 elementos en total, con esa matriz está vacía o es demasiado grande.
Copias que salen de la pieza. Si una copia curva o cerrada quedara fuera de la pieza, no se coloca ninguna copia, y el editor dice una forma debe quedar dentro del módulo. Una copia recta que sobrepasa el borde se corta ahí, y una que cae entera fuera rechaza la matriz del mismo modo.
Números sin nada elegido. Sin ninguna junta seleccionada, Matriz sigue pidiéndole que designe objetos.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, y cada copia como una junta propia. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo repito una junta cuatro veces a lo ancho y dos a lo alto?

Selecciónela, tome Matriz, escriba 4x2 y pulse Intro. Sin separaciones, cada copia queda justo al lado de la anterior, al tamaño de lo que ha seleccionado. Añada después las separaciones, como 4x2x0.05x0.1, para fijar la distancia de un elemento al siguiente.

¿Cómo dispongo juntas en círculo?

Selecciónelas, tome Matriz, haga clic en el centro, escriba el número de elementos (el original cuenta como uno) y pulse Intro. Añada x y un ángulo, como 6x180, para cubrir solo una parte del círculo.

¿Por qué se ha rechazado mi matriz?

Se rechaza un número menor que uno, o más de 2500 elementos en total. También una matriz cuyas copias curvas o cerradas saldrían de la pieza.
