Simetría

Simetría refleja las líneas y las esquinas que tiene en la mano en el editor de bocetos respecto a una línea que fija con dos clics. De forma predeterminada, el dibujo reflejado sustituye al original; mantenga Ctrl en el segundo clic para conservar el original y añadir su imagen simétrica.

Qué es

Simetría refleja lo que tiene en la mano en el editor de bocetos respecto a una línea, el eje de simetría, que fija haciendo clic en dos de sus puntos. Cada punto cae a la misma distancia al otro lado, y cada arco se curva hacia el lado contrario. Sin nada en la mano, se refleja todo el dibujo.

De forma predeterminada, la imagen simétrica sustituye al original. Mantener pulsada Ctrl (⌘ en Mac) en el segundo clic conserva el original y añade la imagen simétrica a su lado.

Cuándo usarlo

Para dibujar una forma simétrica a partir de una mitad, como los dos lados de un arco apuntado.
Para dar la vuelta a una forma de modo que mire hacia el otro lado.

Los pasos

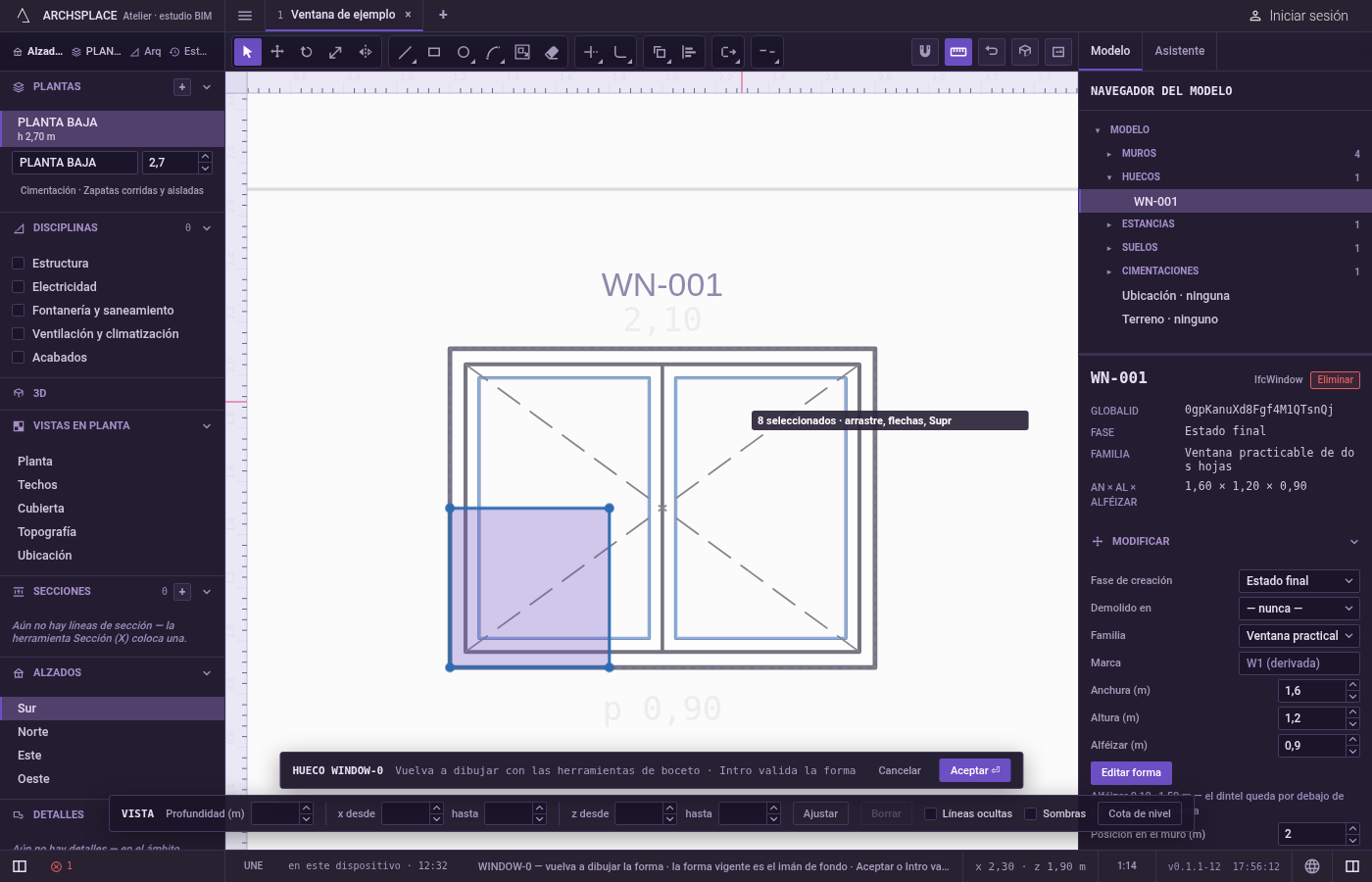

Elija qué reflejar. En el editor de bocetos (consulte Seleccionar para las formas de entrar), tome con Seleccionar las líneas y las esquinas que quiera, o no tome nada para reflejar todo el dibujo.

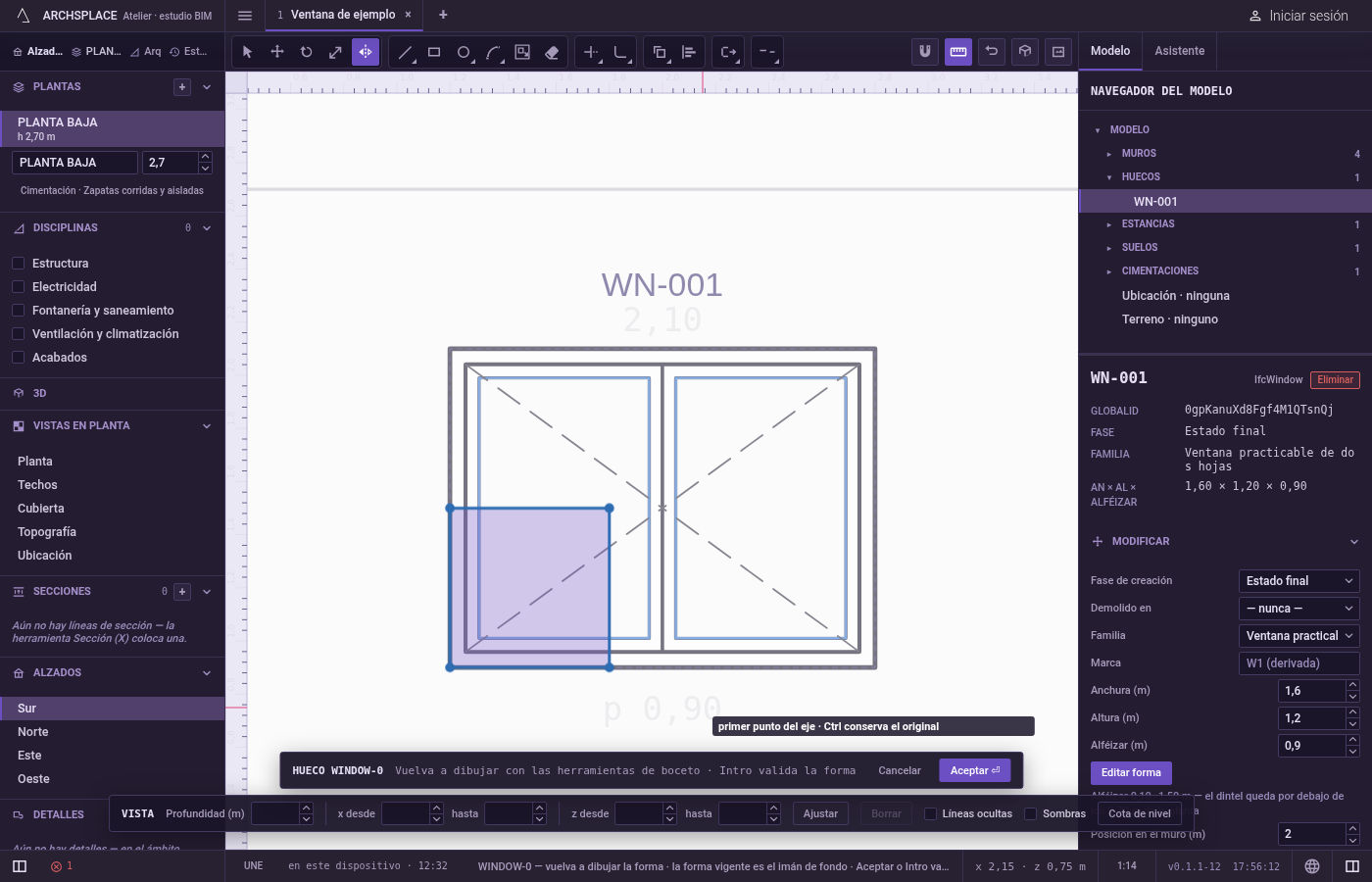

Active Simetría. Pulse I, o escriba rápidamente M y luego I, o haga clic en Simetría en la barra de herramientas del editor. La indicación junto al cursor dice primer punto del eje · Ctrl conserva el original.

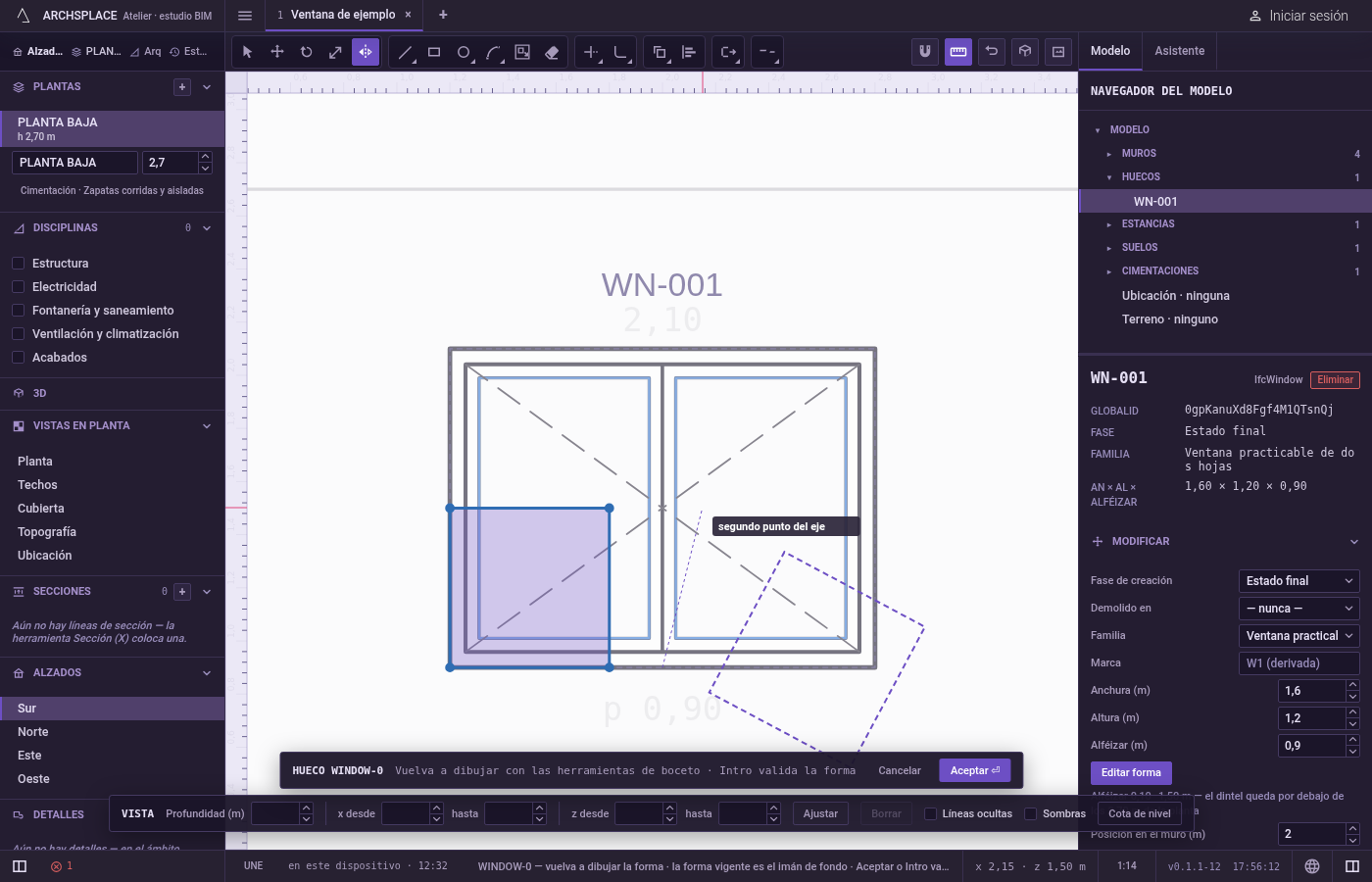

Haga clic en el primer punto del eje de simetría. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. El punto medio de una línea es un buen punto para un eje de simetría.

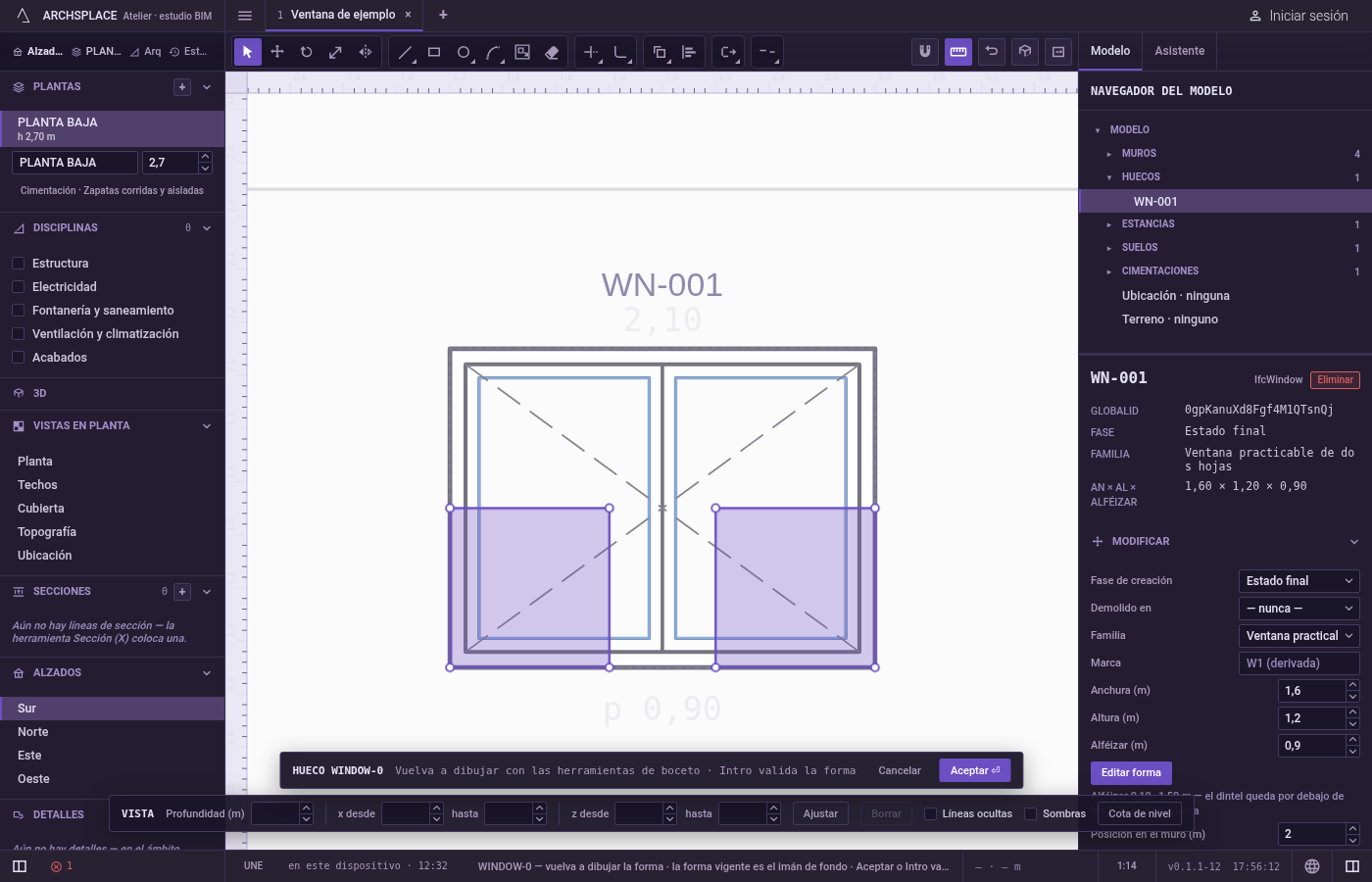

Haga clic en el segundo punto. Una vista previa de la imagen simétrica sigue al puntero, con el eje dibujado. Haga clic para reflejarla, manteniendo pulsada Ctrl para conservar el original. También puede pulsar en el primer punto, arrastrar a lo largo del eje y soltar en el segundo.
Siga trabajando. Una vez reflejado, el editor vuelve a Seleccionar y suelta lo que tenía en la mano.

Qué rechaza

Un eje de simetría sin longitud. Un segundo clic sobre el primer punto no hace nada; la herramienta espera otro punto.
Un valor escrito. Simetría no admite ningún número. El eje siempre se fija con dos puntos.
La forma vigente. La forma atenuada que hay detrás de su dibujo nunca se refleja.
Una copia limpia de una parte de un contorno. Con Ctrl, la copia lleva el contorno entero que contiene lo que ha seleccionado, con solo las esquinas seleccionadas reflejadas. Seleccione todas las líneas de la forma antes de hacer una copia simétrica de ella.
La curvatura de una curva con un solo extremo reflejado. Una curva conserva su curvatura solo cuando se mueven sus dos extremos. Con solo un extremo en la mano, ese lado queda recto.

Esc descarta el primer punto y luego suelta lo que tiene en la mano; sin nada pendiente, cierra el editor y descarta el dibujo.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. La simetría solo cambia el dibujo dentro del editor, donde Ctrl+Z la recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Un arco reflejado conserva su tamaño y cambia el signo de su curvatura, el tercer número de su punto inicial, de modo que se curva hacia el otro lado. El contorno entregado al pulsar Aceptar siempre va en sentido antihorario, haya quedado como haya quedado tras la simetría.

Relacionado

Preguntas frecuentes

¿Simetría conserva el original?

No de forma predeterminada: el dibujo reflejado ocupa su lugar. Mantenga pulsada Ctrl (Comando en Mac) al hacer clic en el segundo punto del eje de simetría para conservar el original y añadir la imagen simétrica.

¿Cómo dibujo una forma simétrica?

Dibuje una mitad, selecciónela, pulse I y haga clic en dos puntos del eje de simetría con Ctrl pulsada en el segundo. Aceptar lee lo que encierran las líneas, así que dos mitades que se encuentran en el eje ya dan un solo contorno.

¿Los arcos quedan bien después de una simetría?

Sí. Cada arco se curva hacia el otro lado, como debe hacerlo una imagen simétrica, y conserva su radio.
