Desplazar en el editor de piezas

Desplazar traslada las juntas que elija dentro de la pieza de un patrón desde un punto base hasta un destino, marcado o escrito como una distancia. Una forma que saldría de la pieza se rechaza entera, y una junta recta que cruzaría su borde se corta ahí.

Qué es

Desplazar traslada juntas dentro de la pieza. Elige las juntas, un punto base y adónde va ese punto: todo lo que eligió se mueve la misma distancia y en la misma dirección. Una silueta de las juntas en su nuevo sitio sigue al puntero, con una línea desde el punto base y la distancia en directo en la indicación. El punto base y el destino se ajustan a las esquinas de la pieza, los puntos medios de sus lados, su centro, sus bordes y las juntas, igual que al dibujar.

Es el mismo Desplazar que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

Cuándo usarlo

Para deslizar una junta o una forma hasta su sitio exacto dentro de la pieza.
Para alinear una junta con una esquina o con el punto medio de un lado, por su propio extremo o punto medio.
Para desplazar varias juntas juntas, conservando su separación.

Los pasos

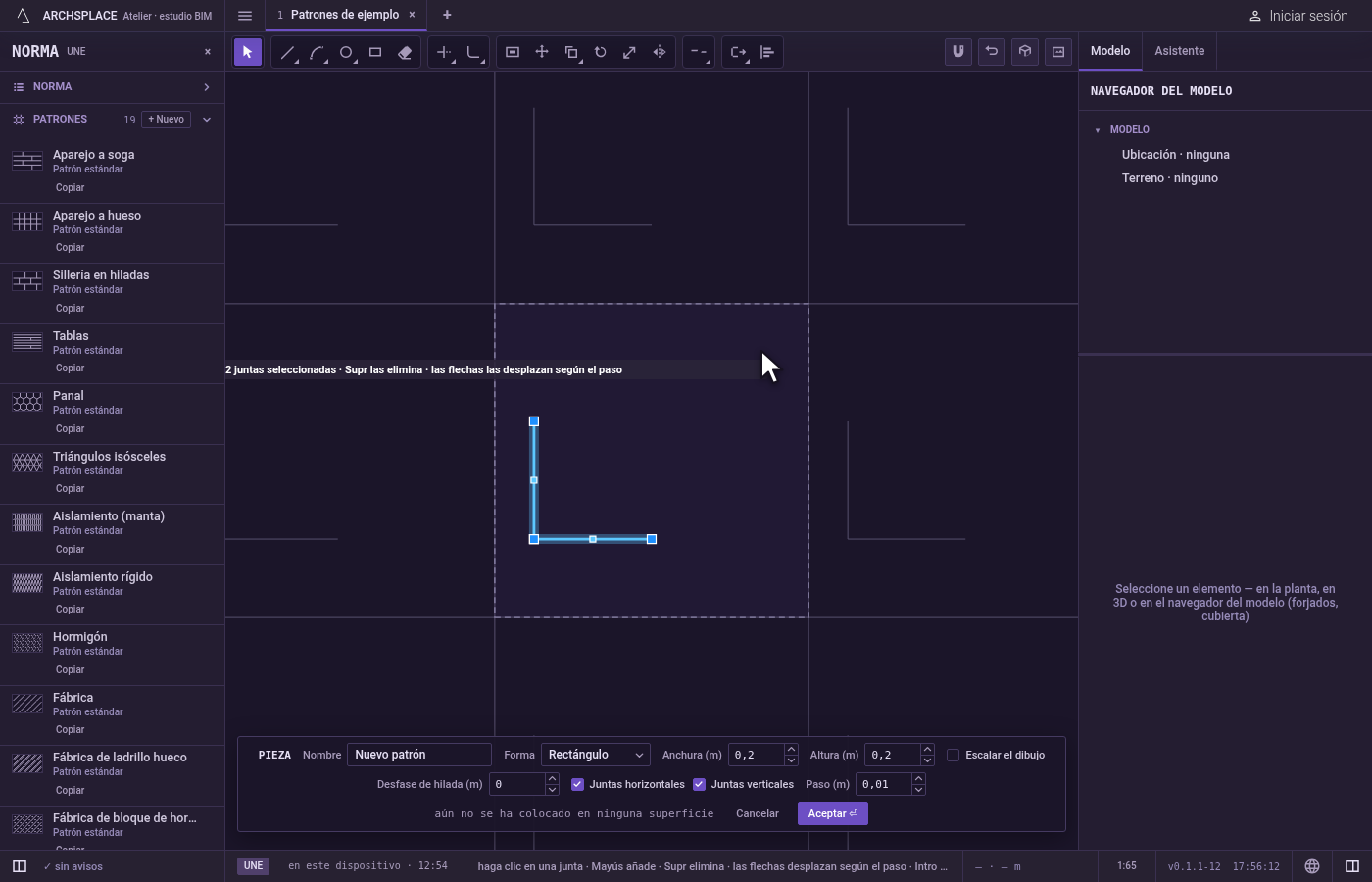

Elija las juntas. Selecciónelas antes de tomar la herramienta, y Desplazar las usa al instante. Si no, Desplazar le pide que designe objetos: haga clic en juntas para añadirlas, o arrastre un recuadro (hacia la derecha toma lo que queda completamente dentro, hacia la izquierda lo que toca), Mayús quita una junta, F traza un borde que toma todas las juntas que atraviesa, e Intro termina la elección.

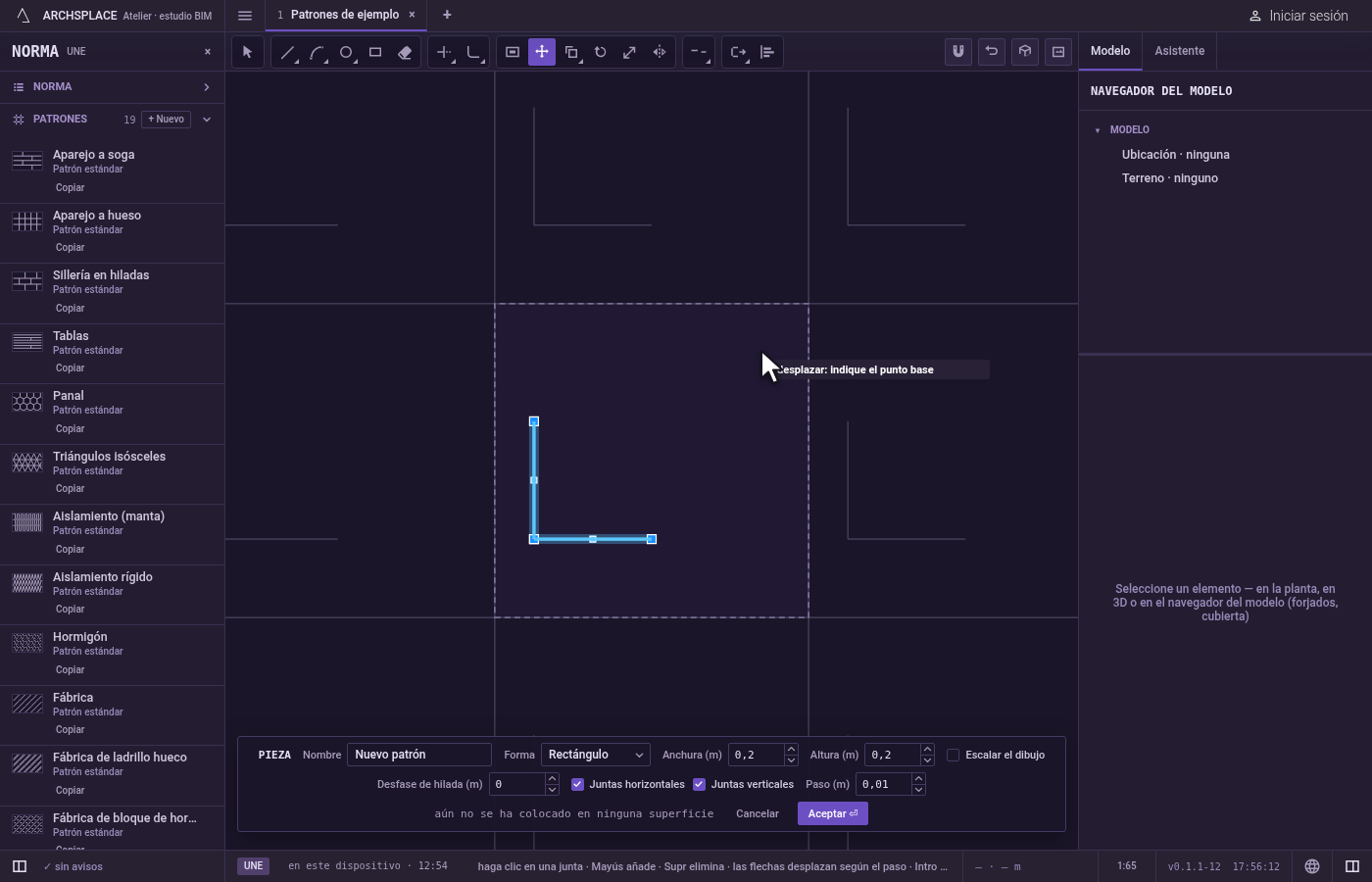

Tome la herramienta. Pulse M, o haga clic en Desplazar en la barra. Con juntas ya seleccionadas, la indicación le pide el punto base.

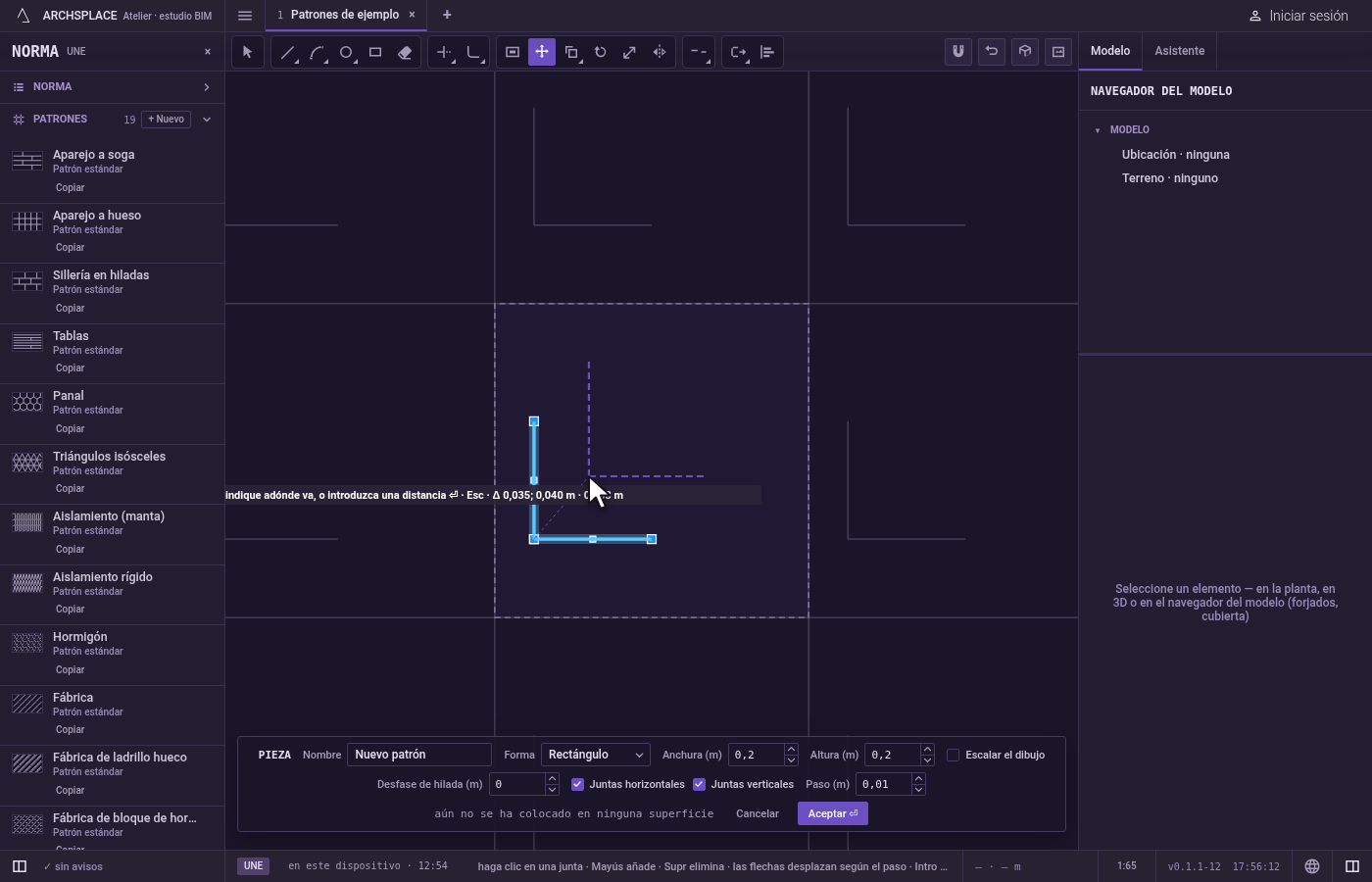

Indique el punto base. Haga clic en el punto de las juntas por el que las va a colocar, como un extremo o un punto medio.

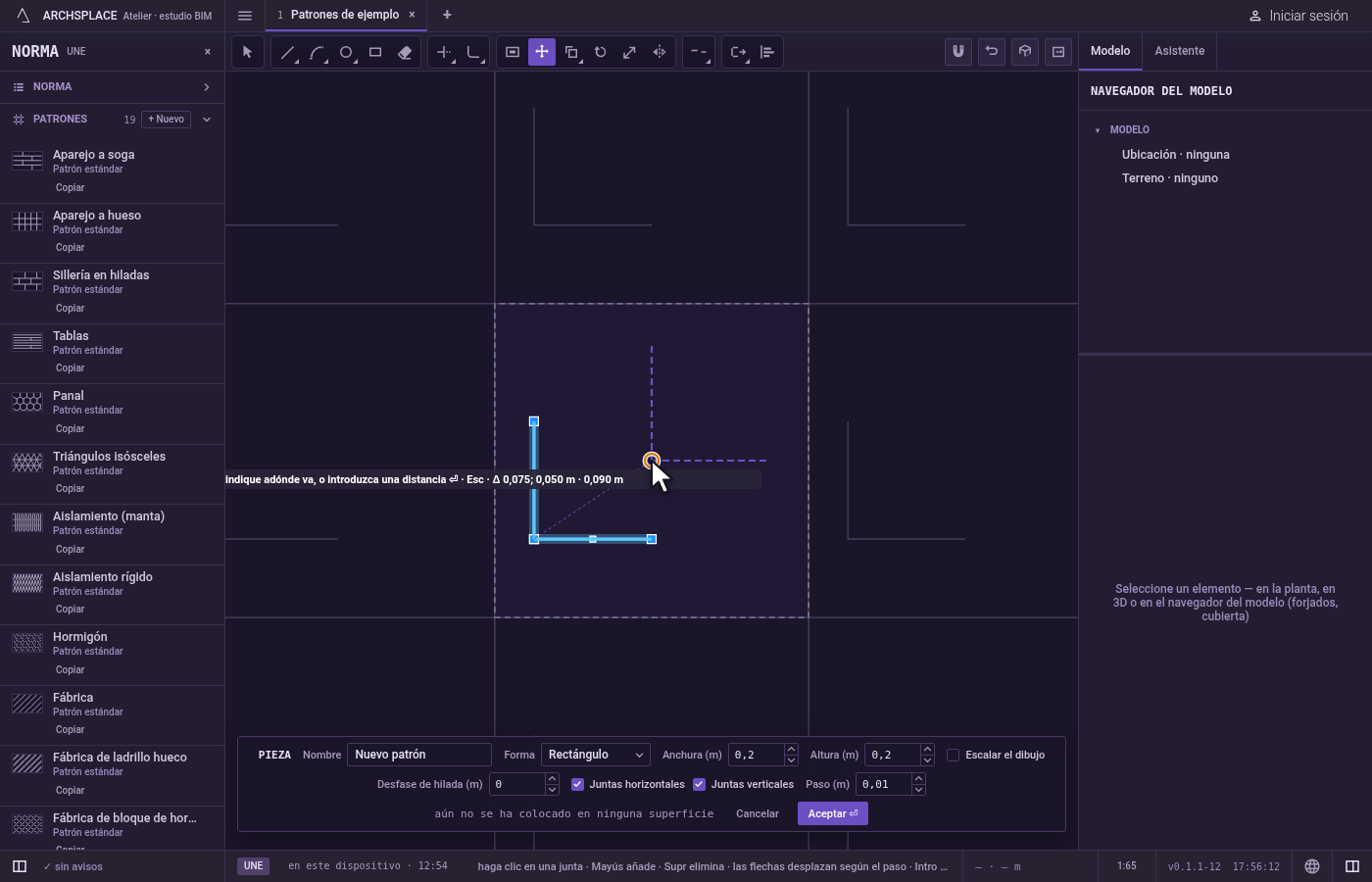

Colóquelas. La silueta sigue al puntero, y la indicación muestra cuánto se desplaza en horizontal, en vertical y en total. Haga clic donde va el punto base. Para ser exacto, escriba una distancia y pulse Intro: las juntas se desplazan esa distancia en la dirección que señala el puntero. Un punto escrito como @dx;dy (en horizontal y en vertical) o @d<ángulo (una distancia con un ángulo), ambos medidos desde el último punto, cae como lo haría un clic. Si la silueta aparece con el color de rechazo, el clic se rechazaría.

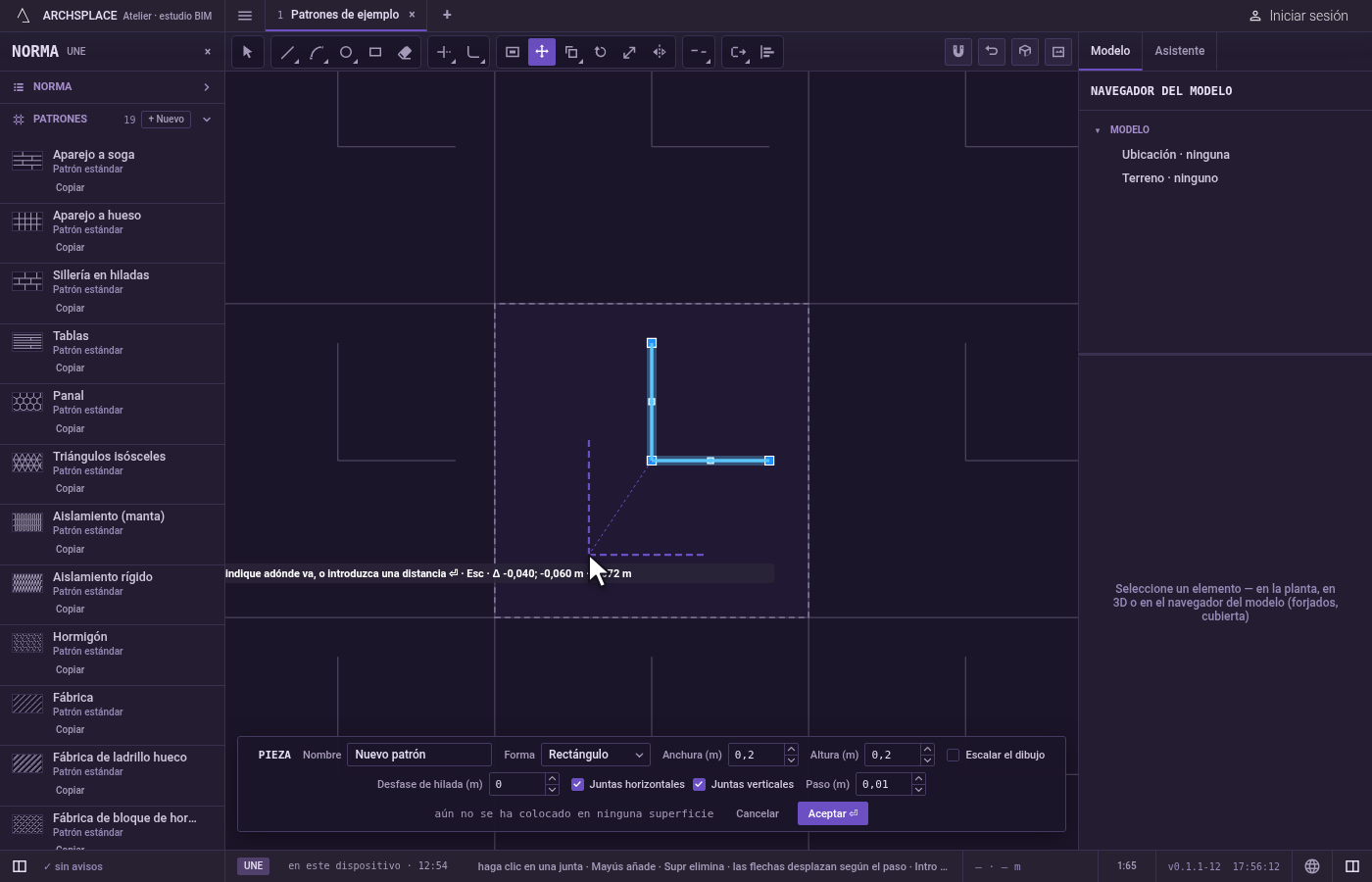

Copie en su lugar, si quiere. Después del punto base, pulse C para activar la copia: las juntas se copian y los originales se quedan.

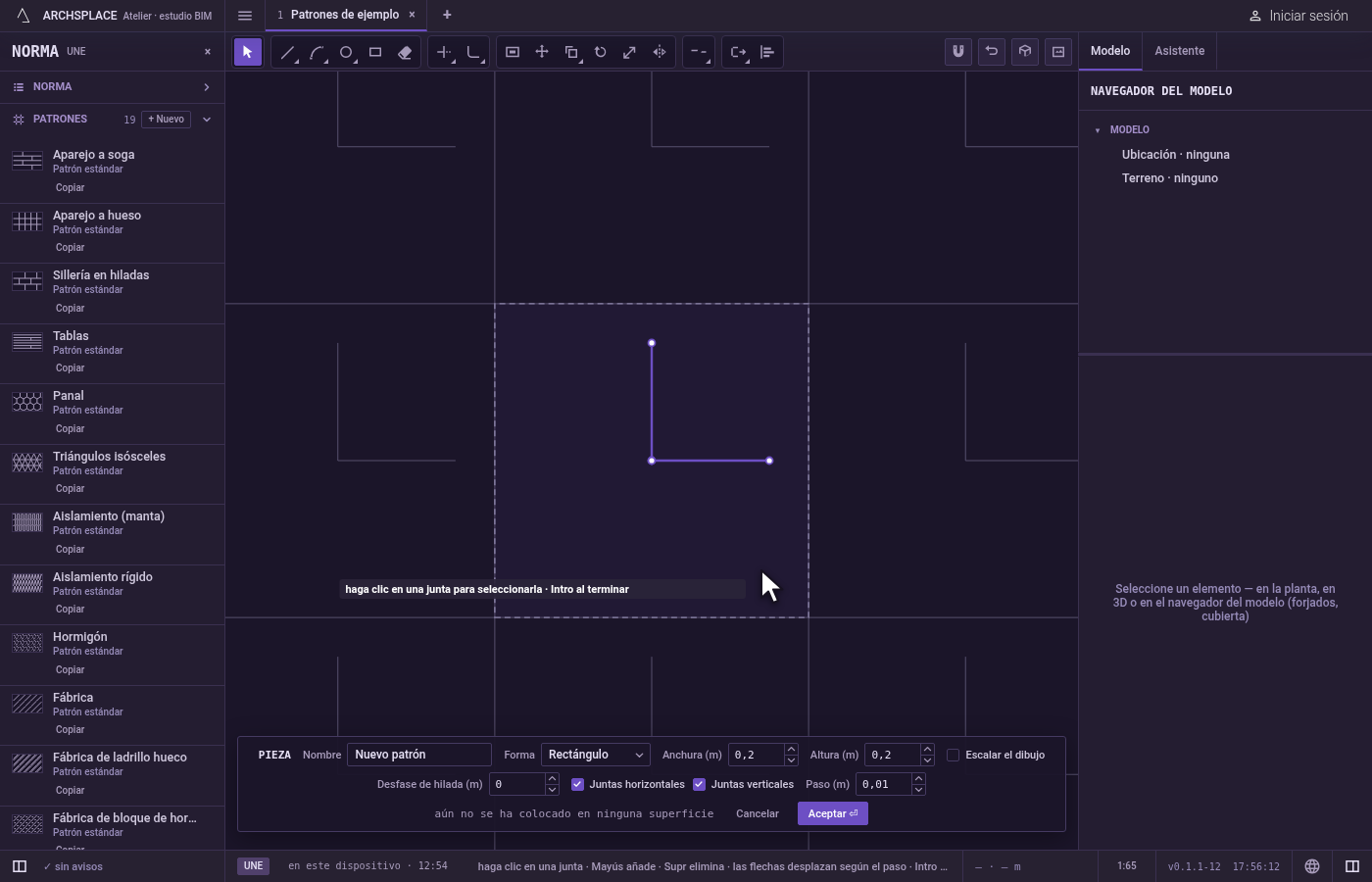

Desplace de nuevo o termine. Después de un desplazamiento, las mismas juntas siguen seleccionadas y Desplazar le pide un nuevo punto base. Esc descarta el punto base y luego deja Desplazar por Seleccionar. Ctrl+Z deshace el último desplazamiento. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Una forma que saldría de la pieza. Una junta curva o cerrada (un arco, un círculo, un rectángulo, una polilínea) que quedara fuera de la pieza no se desplaza, y el editor dice una forma debe quedar dentro del módulo.
Una junta recta que cruza el borde. No se rechaza: se corta en el borde de la pieza y solo se conserva la parte de dentro.
Una distancia escrita sin dirección. Con el puntero sobre el propio punto base, una distancia escrita desplaza las juntas a lo ancho de la pieza, hacia la derecha.
Un clic en el vacío al elegir. No añade nada, y Desplazar sigue pidiéndole que designe objetos.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, con las juntas desplazadas en su nuevo sitio. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo desplazo juntas una distancia exacta?

Selecciónelas, tome Desplazar, haga clic en un punto base, apunte en la dirección en que deben ir, escriba la distancia y pulse Intro.

¿Por qué se ha cortado parte de mi junta después de desplazarla?

Una junta recta que cruzaría el borde de la pieza se corta en ese borde, y solo se conserva la parte que queda dentro. Pulse Ctrl+Z para recuperarla tal como estaba.

¿Puedo conservar los originales al desplazar?

Sí. Después del punto base, pulse C para activar la copia: las juntas se copian en lugar de desplazarse. O use la herramienta Copiar.
