Navegador del modelo

El navegador del modelo está en la parte superior de la columna de la derecha, con el título NAVEGADOR DEL MODELO, y debajo las propiedades de la selección. En el atelier instalado, la columna tiene dos pestañas, Modelo, que las contiene, y Asistente. En un plano la columna pertenece al plano, y en un cuadro al cuadro.

El árbol empieza en Modelo. Debajo, cada tipo de elemento es un grupo con su número: Muros, Huecos, Estancias, Suelos, Escaleras, Pilares, Vigas, Cubiertas, Mecanismos, Aparatos sanitarios, Tuberías, Montantes y Cimentaciones, con las zapatas de cada planta, además de la Ubicación y el Terreno con sus puntos de cota. Cada elemento se nombra por su referencia, como W-001. Bajo un muro, una estancia o una cubierta aparecen sus patrones colocados, como Cara exterior · Aparejo a soga, y cada zona de patrón de una estancia. La geometría libre se abre hasta sus Caras y sus Aristas. Lo que deriva el modelo se marca como derivado.

Más abajo:

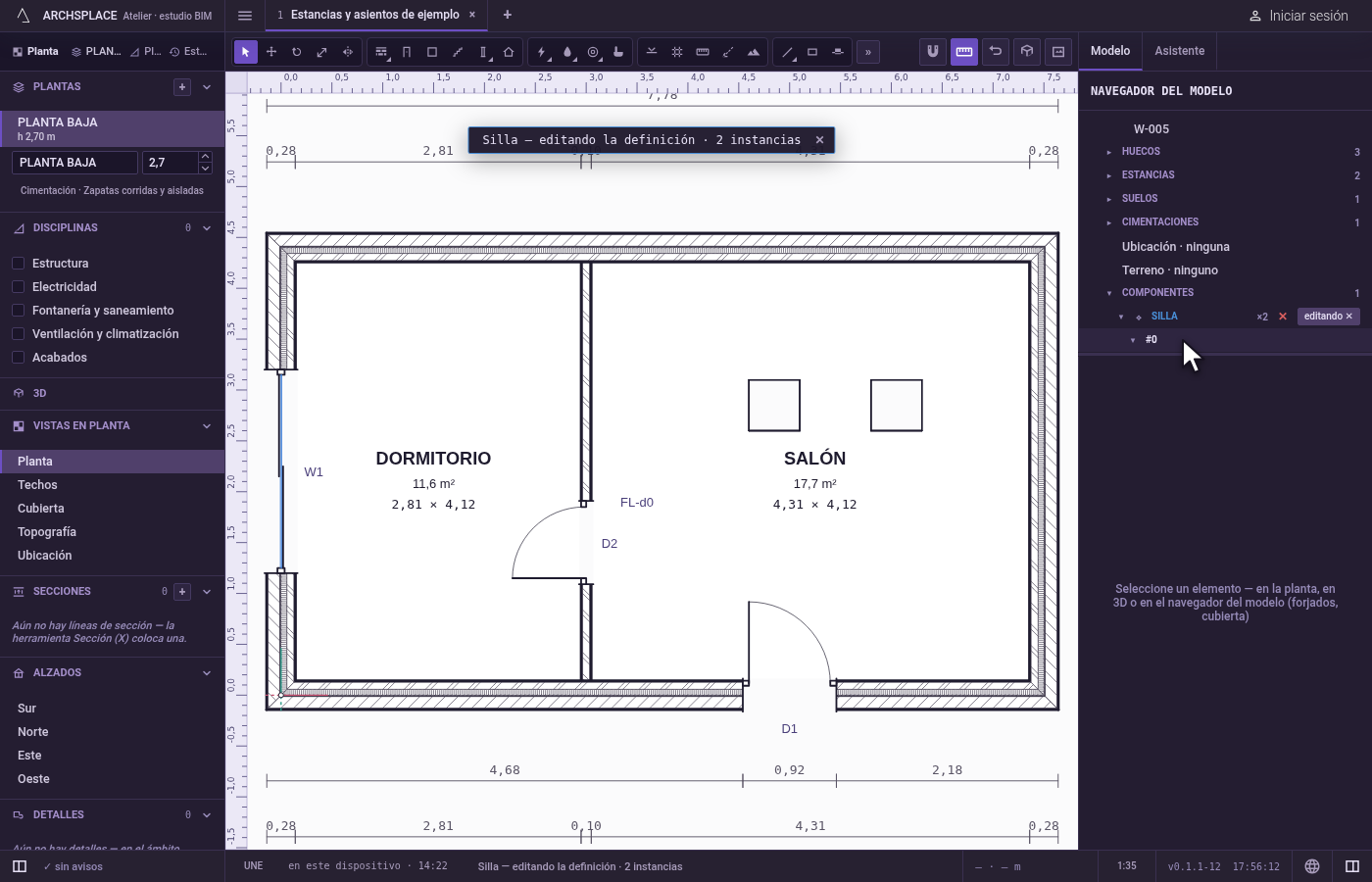

• Componentes: cada definición, marcada con ❖, con el número de veces que está colocada (×3); sus instancias aparecen debajo.
• Detalles: las marcas dibujadas sobre una vista, agrupadas por la vista a la que pertenecen, como Planta · Planta 1, cada una con una ✕ para quitarla.
• Rechazados: las entradas que ha rechazado la construcción del modelo, para que pueda seleccionarlas y repararlas.

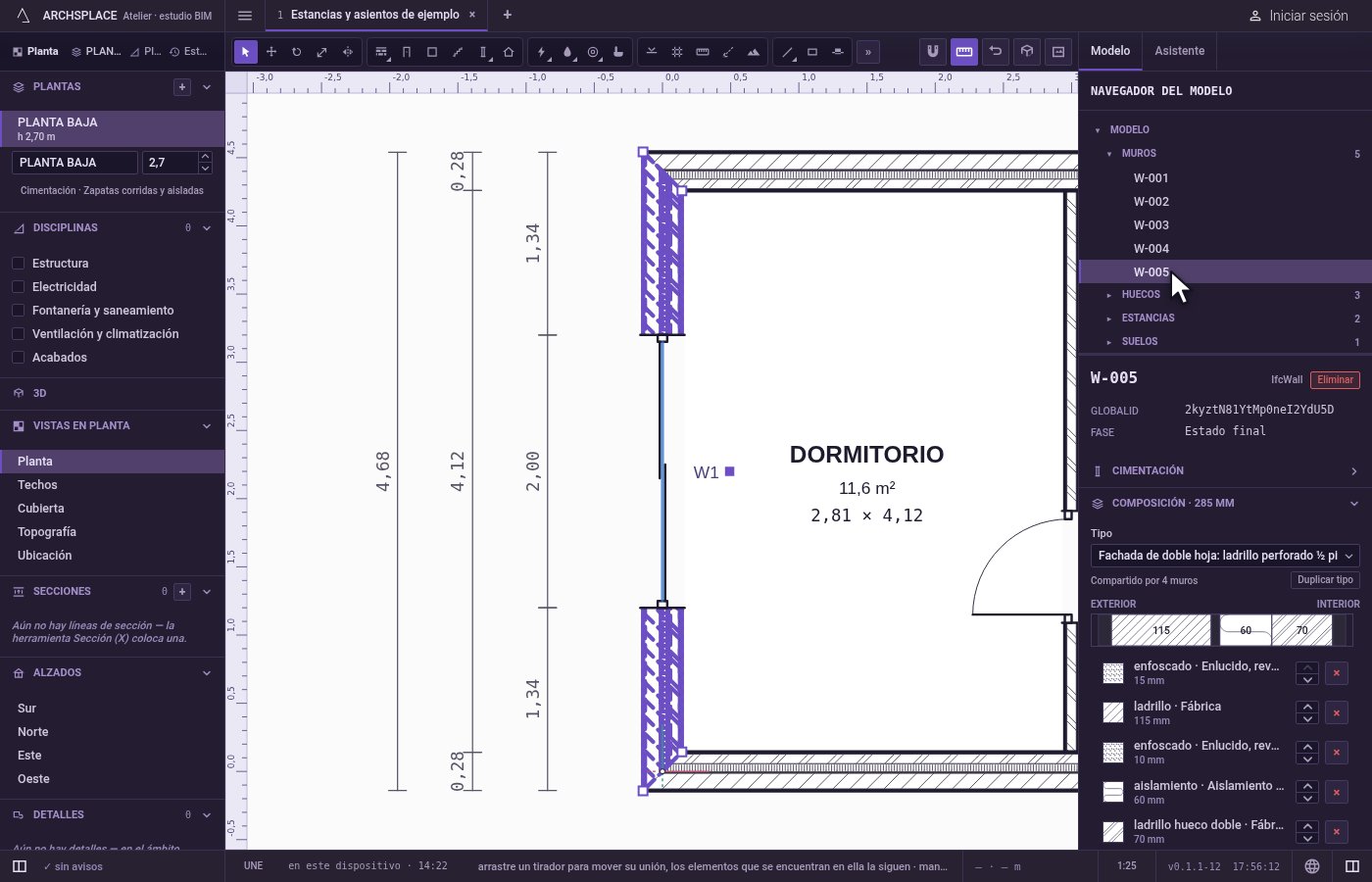

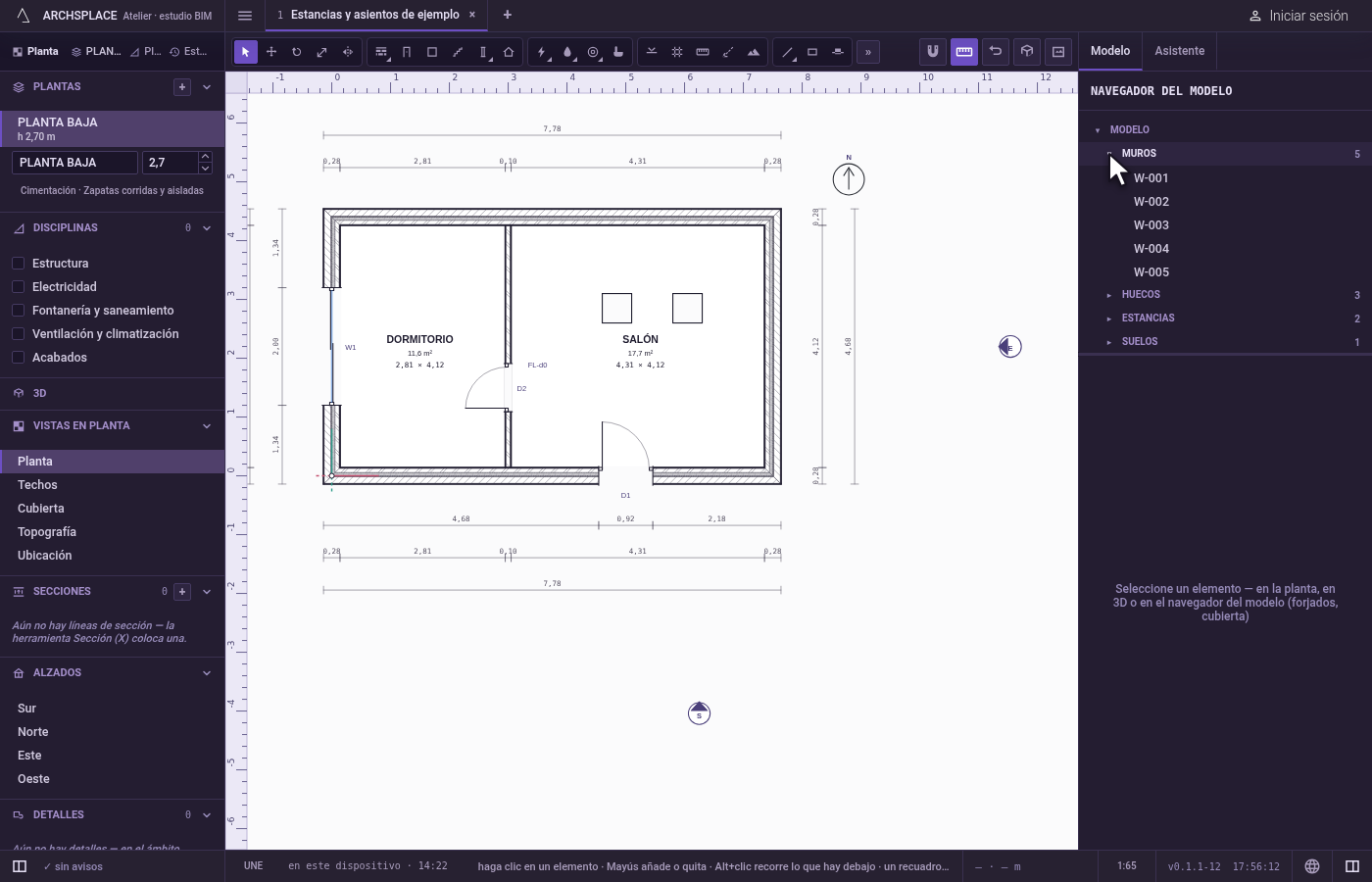

La flecha de una fila la abre y la cierra. El árbol se abre hasta la selección, sea cual sea la vista que la hizo, y se desplaza para mostrarla.

• Para encontrar un elemento por su referencia, o uno oculto detrás de otros en una vista.

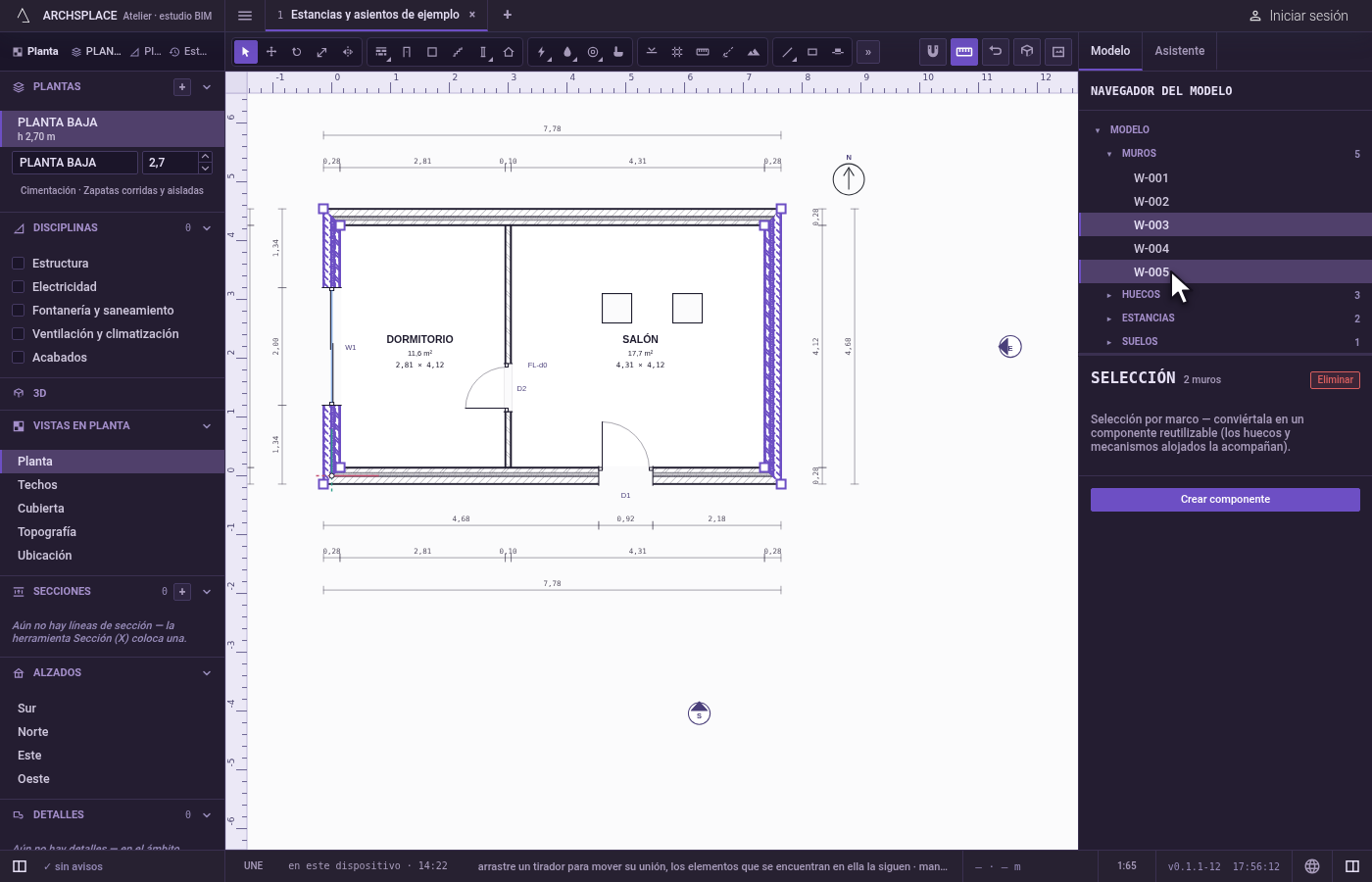

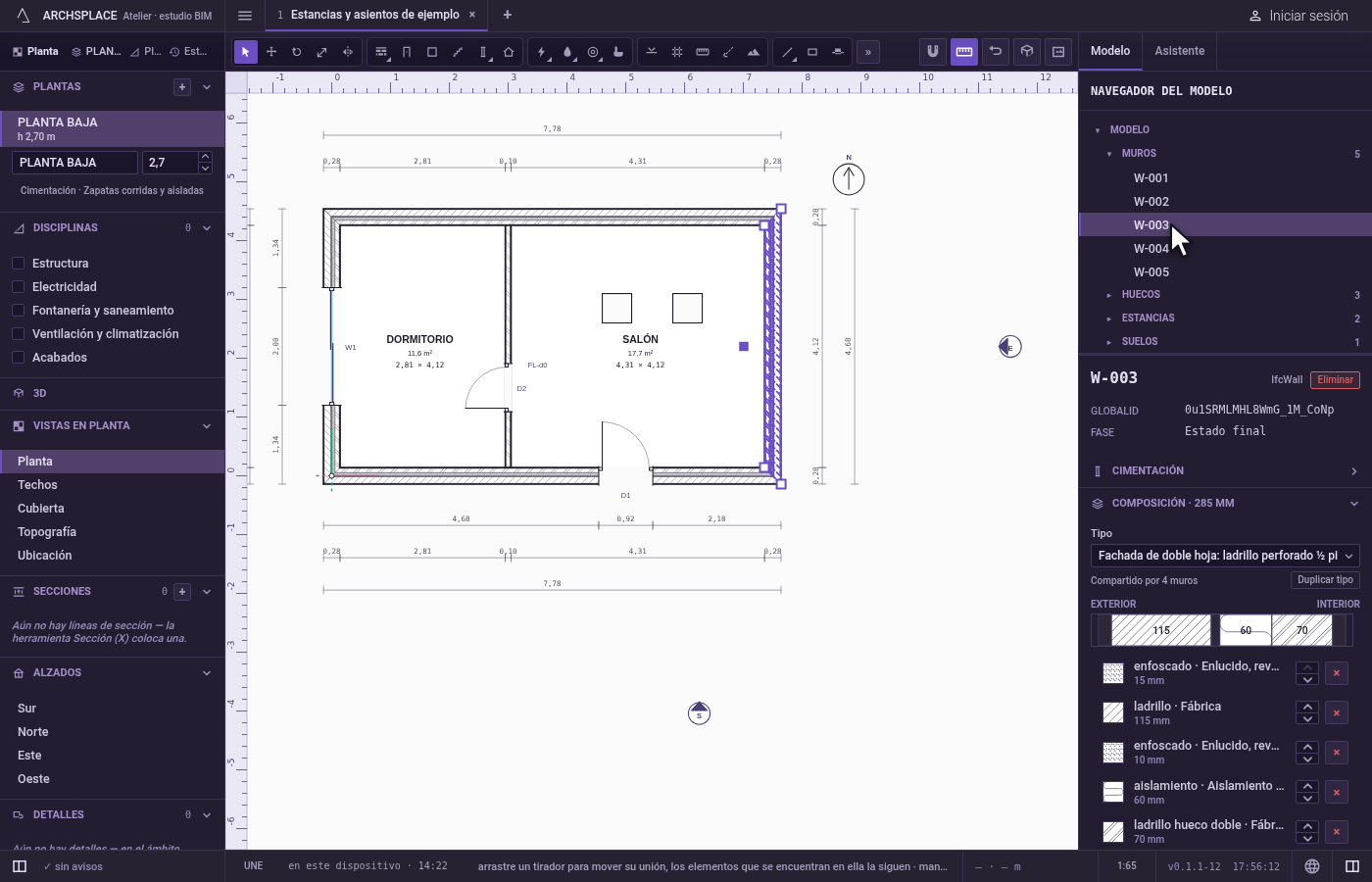

• Para seleccionar todos los elementos de un tipo, o un conjunto preciso, sin hacer clic en un dibujo.
• Para ver qué contiene un proyecto, tipo a tipo.
• Para abrir, cambiar el nombre o eliminar un componente.
• Para encontrar y reparar una entrada rechazada.

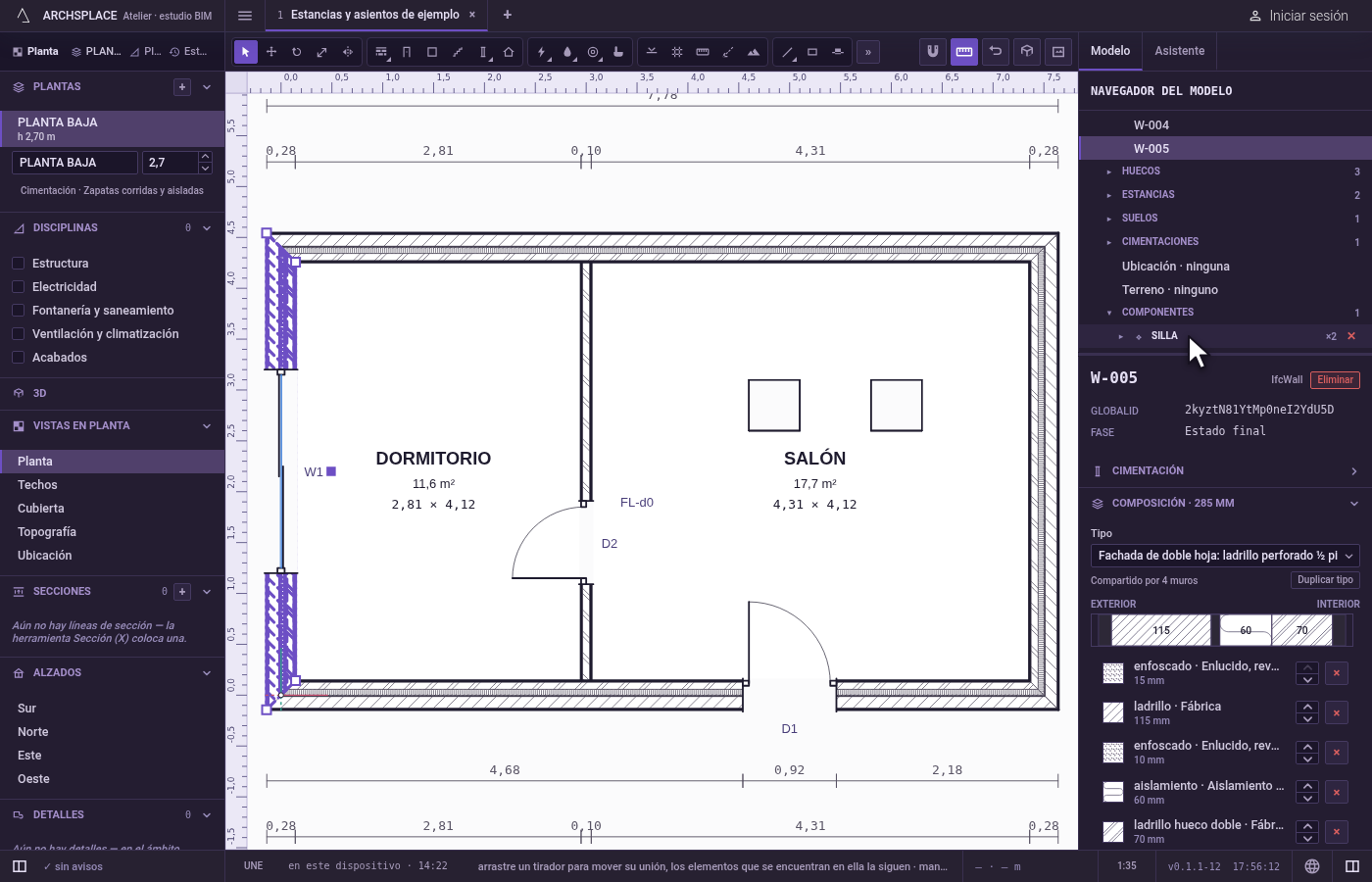

Seleccionar, abrir un grupo y mostrar un elemento no escriben nada. Cambiar el nombre de un componente escribe el name de su definición. Eliminar un componente quita su definición y todas sus instancias, un cambio que se anula con un solo Ctrl+Z, y lo mismo ocurre al eliminar un detalle.
