Calco de fondo
Un calco de fondo es una imagen, PNG, JPEG o WebP, colocada bajo la planta de un nivel para dibujar encima, una por planta. Su anchura, su opacidad y su posición se fijan en su panel, y nunca se imprime.
Qué es
Un calco de fondo es una imagen colocada bajo la planta de un nivel: un plano escaneado, la foto de un croquis, una captura de un mapa. Usted dibuja los muros encima, y la imagen queda debajo de todo lo que dibuja la planta. Cada planta admite un calco de fondo, e importar una imagen en una planta sustituye a la que tenía.
La imagen se guarda dentro del proyecto, así que viaja con él. Llega con 15 m de ancho, semitransparente y con su esquina inferior izquierda en el origen de la planta. Su panel fija su anchura, que la escala conservando sus proporciones, su opacidad y sus desfases en x y en y, y la quita.
Cuándo usarlo
- Para volver a dibujar un plano antiguo a partir de un escaneo.
- Para dibujar sobre un croquis de levantamiento o sobre una foto cenital de la parcela.
- Para contrastar una planta nueva con la existente.
Los pasos

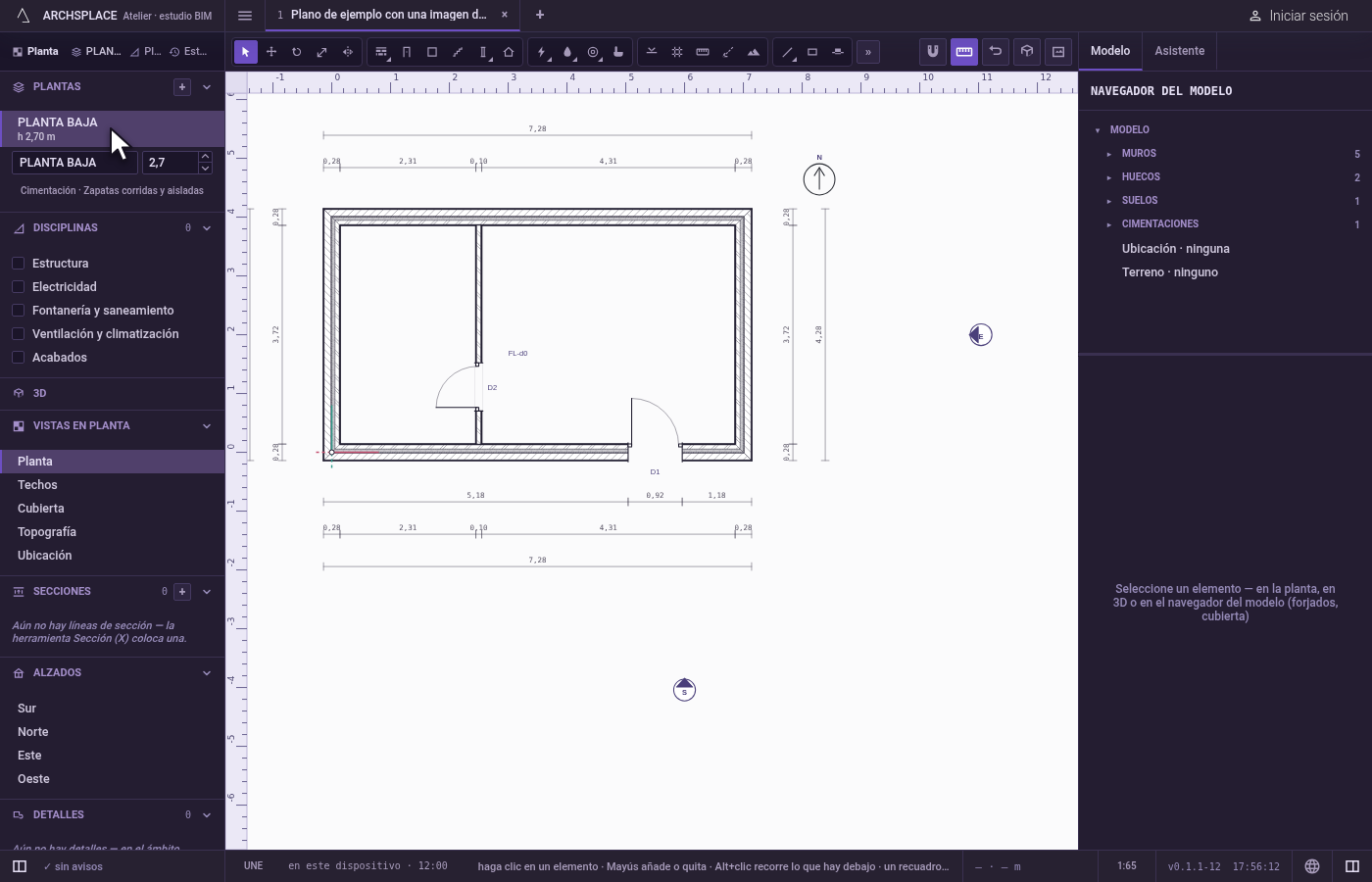

Abra la planta. En la lista Plantas, abra la planta a la que pertenece la imagen.

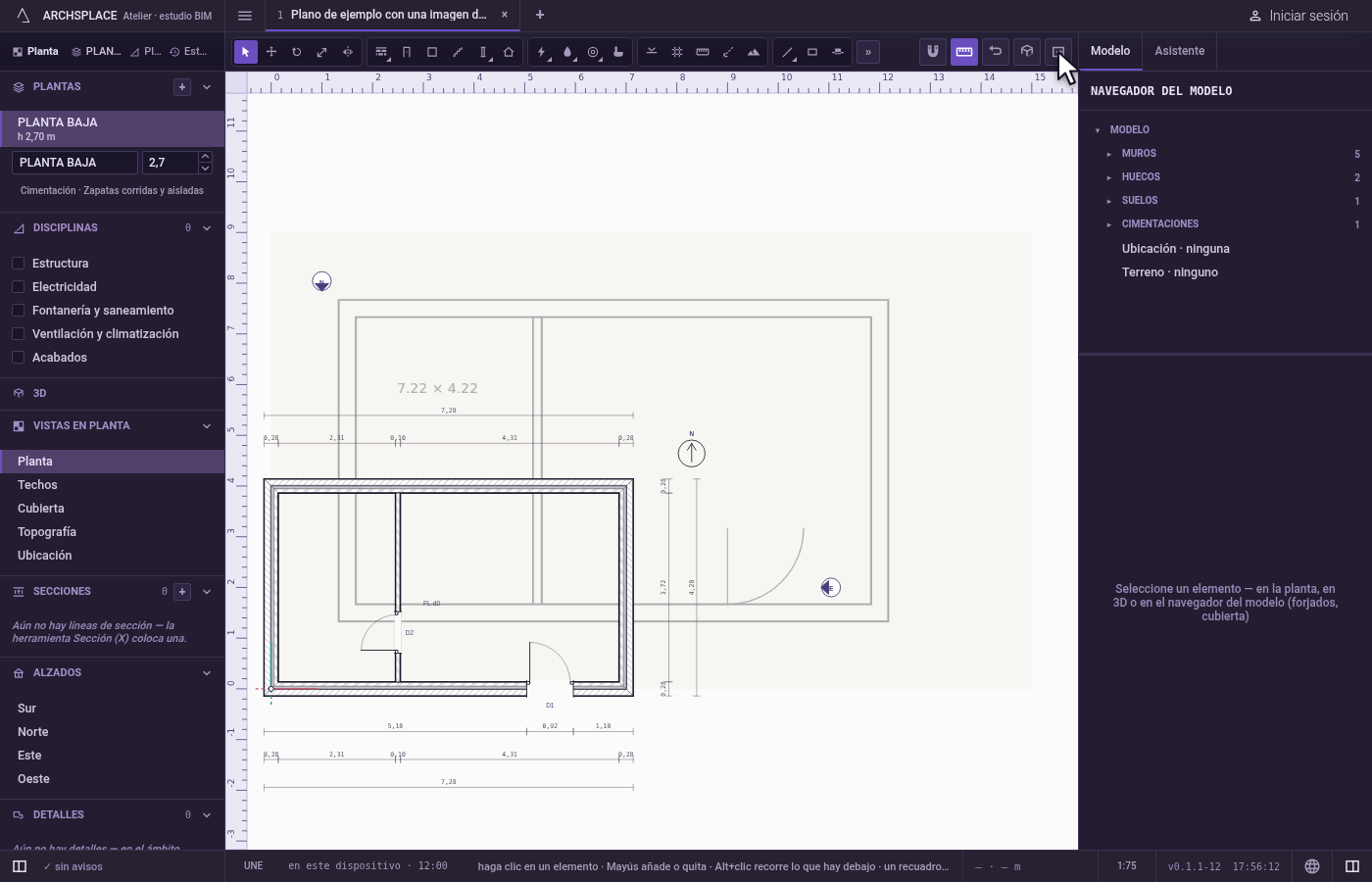

Importe la imagen. Haga clic en el botón Calco de fondo de la barra de herramientas, o elija Archivo, Importar calco de fondo. Elija un archivo PNG, JPEG o WebP. La imagen aparece bajo la planta, con 15 m de ancho y semitransparente.
Selecciónela. Con Seleccionar, haga clic en la imagen donde no haya ningún elemento. Su panel se abre a la derecha.

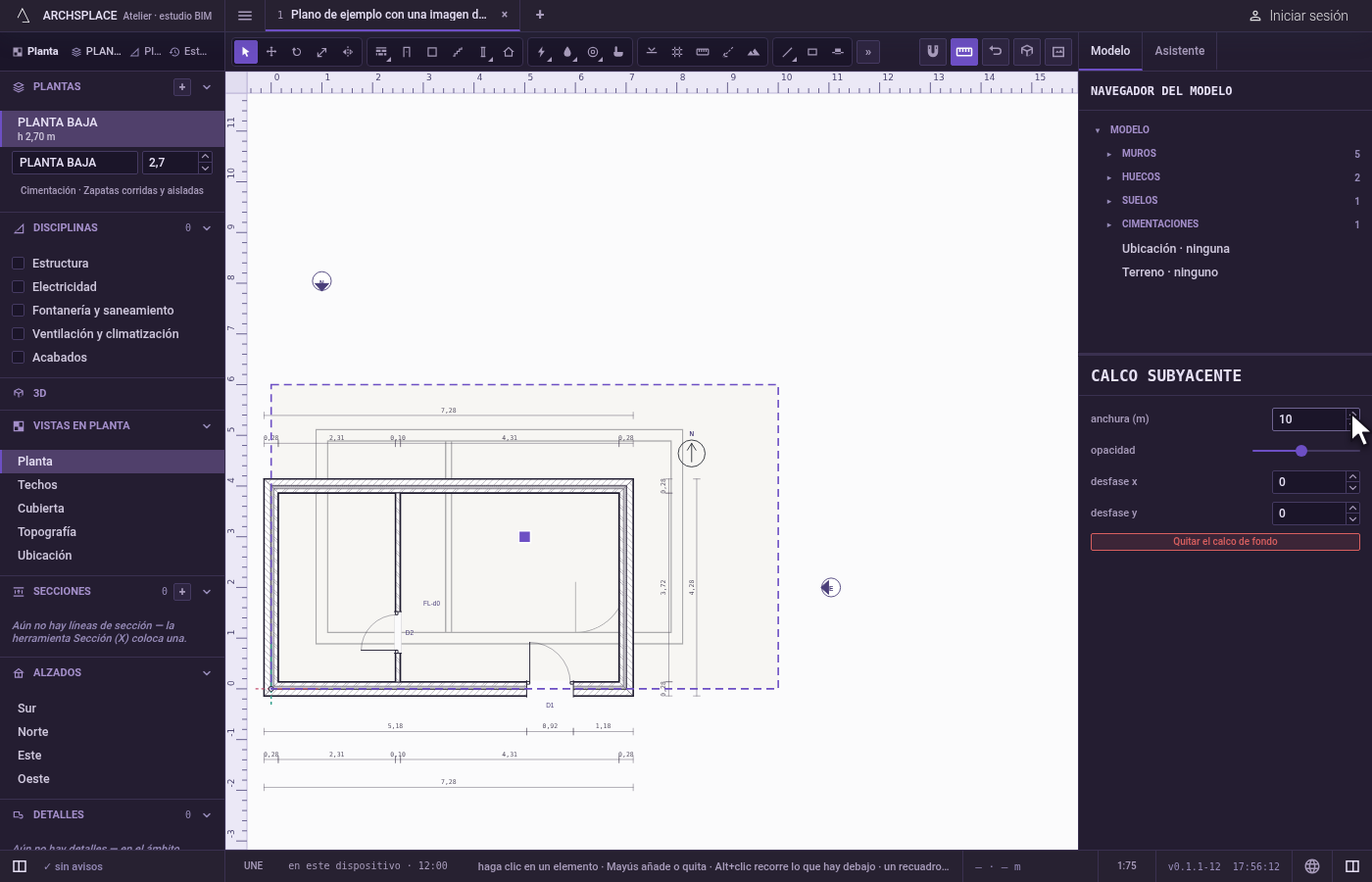

Llévela a escala. Escriba su anchura en las unidades del proyecto. Compare una longitud conocida de la imagen con un muro o una guía dibujados con esa longitud, y corrija la anchura hasta que coincidan.
Colóquela en su sitio. Arrastre el tirador cuadrado, desplácela con las flechas o escriba sus desfases en x y en y, hasta que quede donde está el edificio. Baje su opacidad si tapa su dibujo.

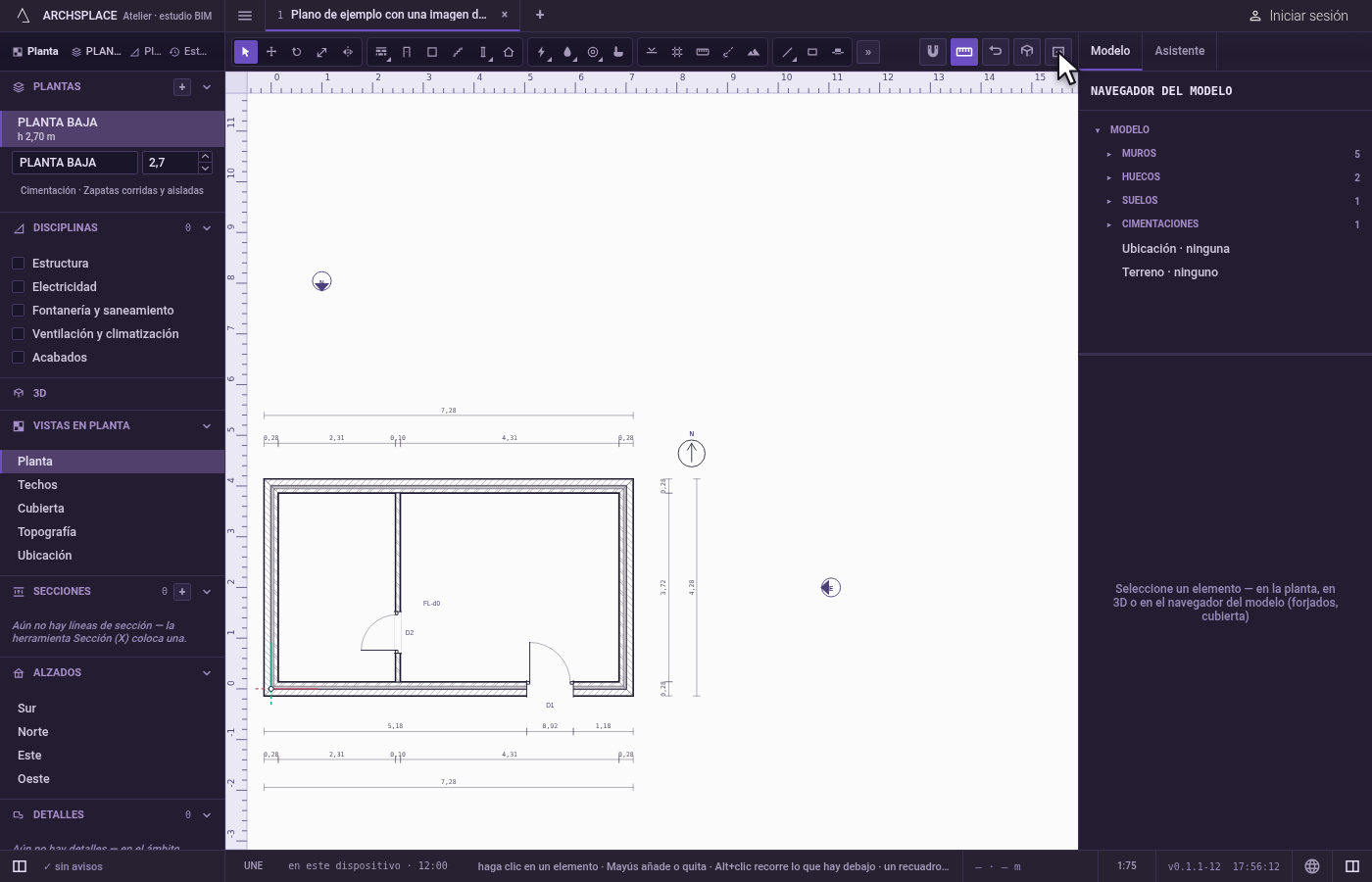

Quítela cuando termine. Quitar el calco de fondo, en su panel, la retira de la planta.
Qué rechaza
- Una segunda imagen en la misma planta. Una planta admite un solo calco de fondo; una nueva importación lo sustituye.
- Otros tipos de archivo. Solo se ofrecen imágenes PNG, JPEG y WebP.
- Un recuadro, Supr o Desplazar. Ni un recuadro ni Seleccionar todo toman nunca el calco de fondo, Eliminar lo rechaza y le remite a Quitar el calco de fondo en su panel, y Desplazar indica que se mueve con las flechas.
- Una anchura de cero. La anchura debe ser mayor que cero.
Qué escribe en el contrato
La importación añade una entrada de calco de fondo para la planta, como un paso que se anula con un solo Deshacer: la planta, la propia imagen, su tamaño en píxeles, su anchura en metros, su opacidad y su desfase. Cada cambio en el panel es un paso más. Quitar el calco de fondo retira la entrada del proyecto. Una imagen grande da un archivo de proyecto grande.
Preguntas frecuentes
¿Cómo llevo un plano escaneado a la escala correcta?
Seleccione el calco de fondo y escriba su anchura en las unidades del proyecto: la imagen se estira hasta esa anchura y conserva sus proporciones. Mida sobre ella una longitud conocida con una guía o un muro y ajuste la anchura hasta que coincidan.
¿Puede una planta tener dos calcos de fondo?
No. Una planta admite un solo calco de fondo. Importar otra imagen en la misma planta sustituye a la primera.
¿El calco de fondo saldrá en mis planos?
No. El calco de fondo se queda en pantalla, bajo la planta, para dibujar encima. No forma parte de los dibujos.
