Alargar

Alargar prolonga en el editor de bocetos el extremo de una línea o de un arco abiertos en su propia dirección hasta que encuentra la siguiente línea que tiene delante. Funciona con un clic cerca del extremo, un recuadro sobre varios extremos o un borde, y si seleccionó antes algunas líneas, solo esas lo limitan.

Qué es

Alargar prolonga una línea abierta hasta que alcanza la siguiente línea que tiene delante. El extremo que crece es el más cercano al puntero, medido a lo largo de la línea, así que lo elige apuntando a la mitad de la línea que lo contiene. Una línea recta crece en recto; un arco crece siguiendo su propia circunferencia y sigue siendo un arco real. El tramo que añadiría se muestra antes de hacer clic.

Como las demás herramientas de este grupo, Alargar trabaja con las líneas tal como las dibujó: una cadena de Línea o un arco están abiertos y tienen dos extremos, mientras que un rectángulo o un círculo están cerrados y no tienen ninguno. Todas las demás líneas del dibujo son límites, salvo que seleccione los límites antes de activar Alargar.

Cuándo usarlo

Para cerrar un hueco donde una línea se queda corta respecto a la que debería encontrar, de modo que el contorno se cierre.
Para prolongar una línea hasta un borde dibujado más tarde.

Los pasos

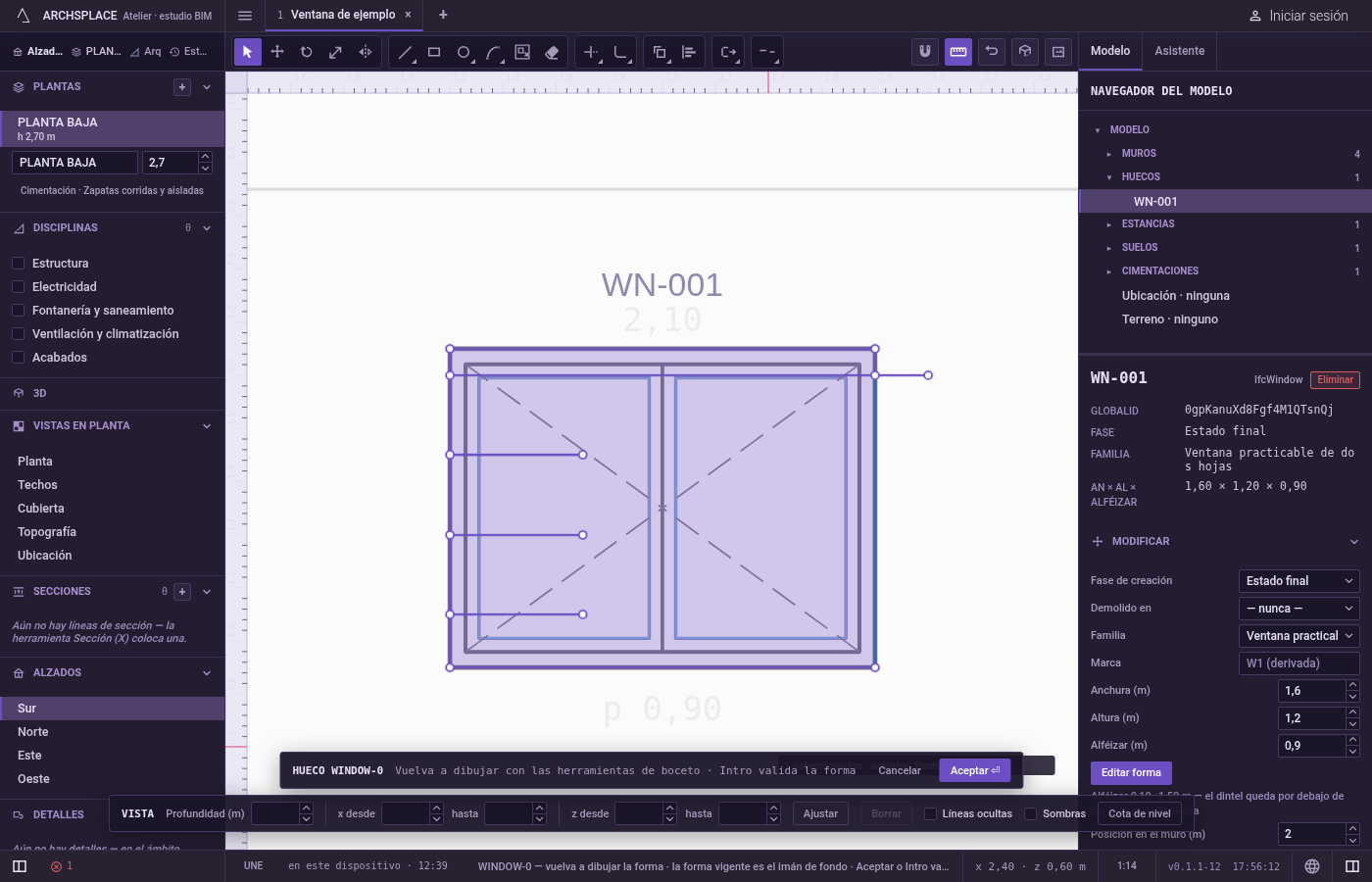

Elija los límites, si quiere. En el editor de bocetos (consulte Seleccionar para las formas de entrar), seleccione con Seleccionar las líneas en las que deben detenerse los extremos. Sáltese esto y todas las líneas son límites.

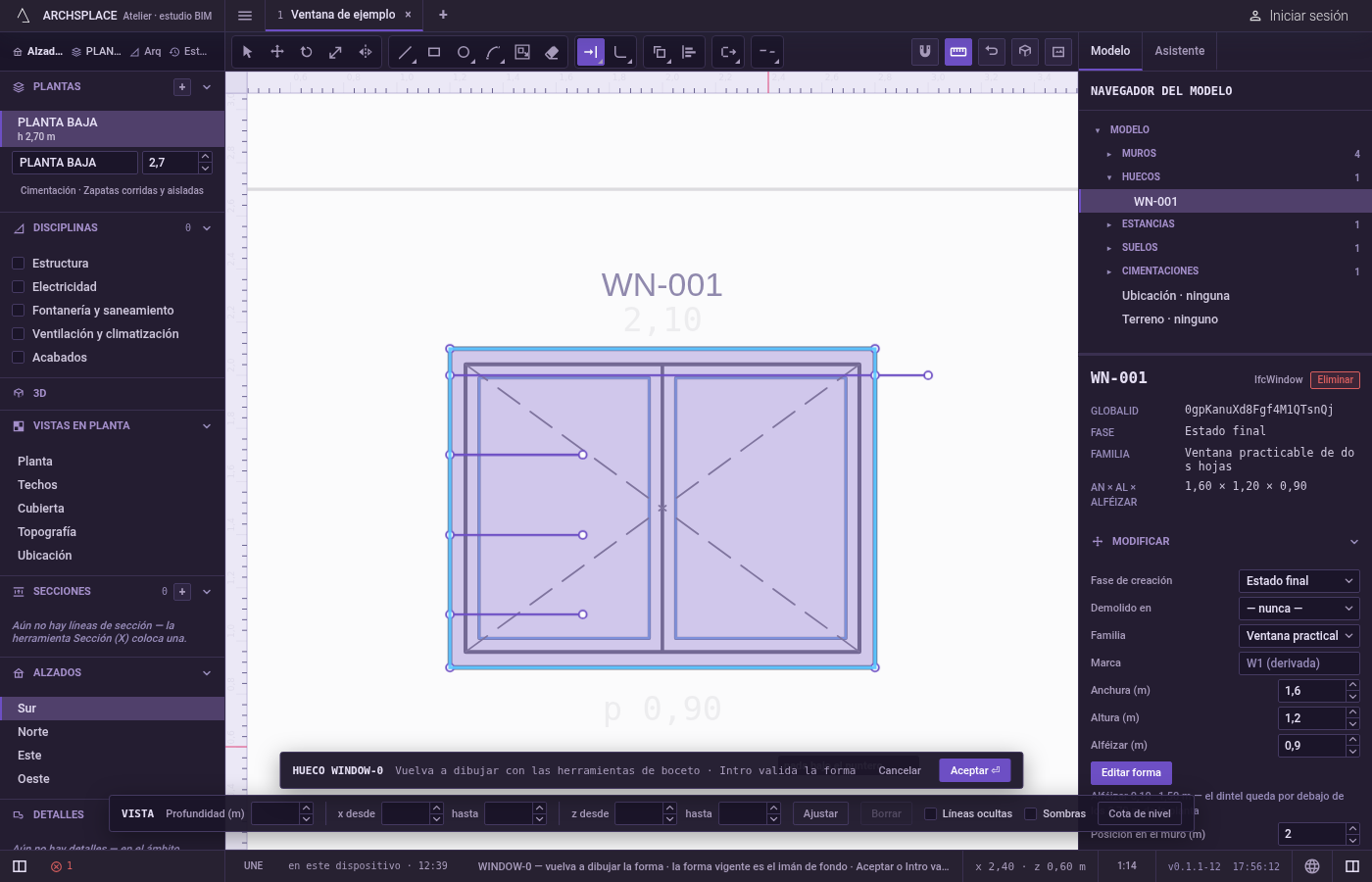

Active Alargar. Escriba rápidamente E y luego X, o haga clic en Alargar en la barra de herramientas del editor. La indicación junto al cursor dice alargar: haga clic cerca de un extremo, o arrastre un recuadro sobre los extremos que desea alargar · Mayús recorta · F borde · Esc.

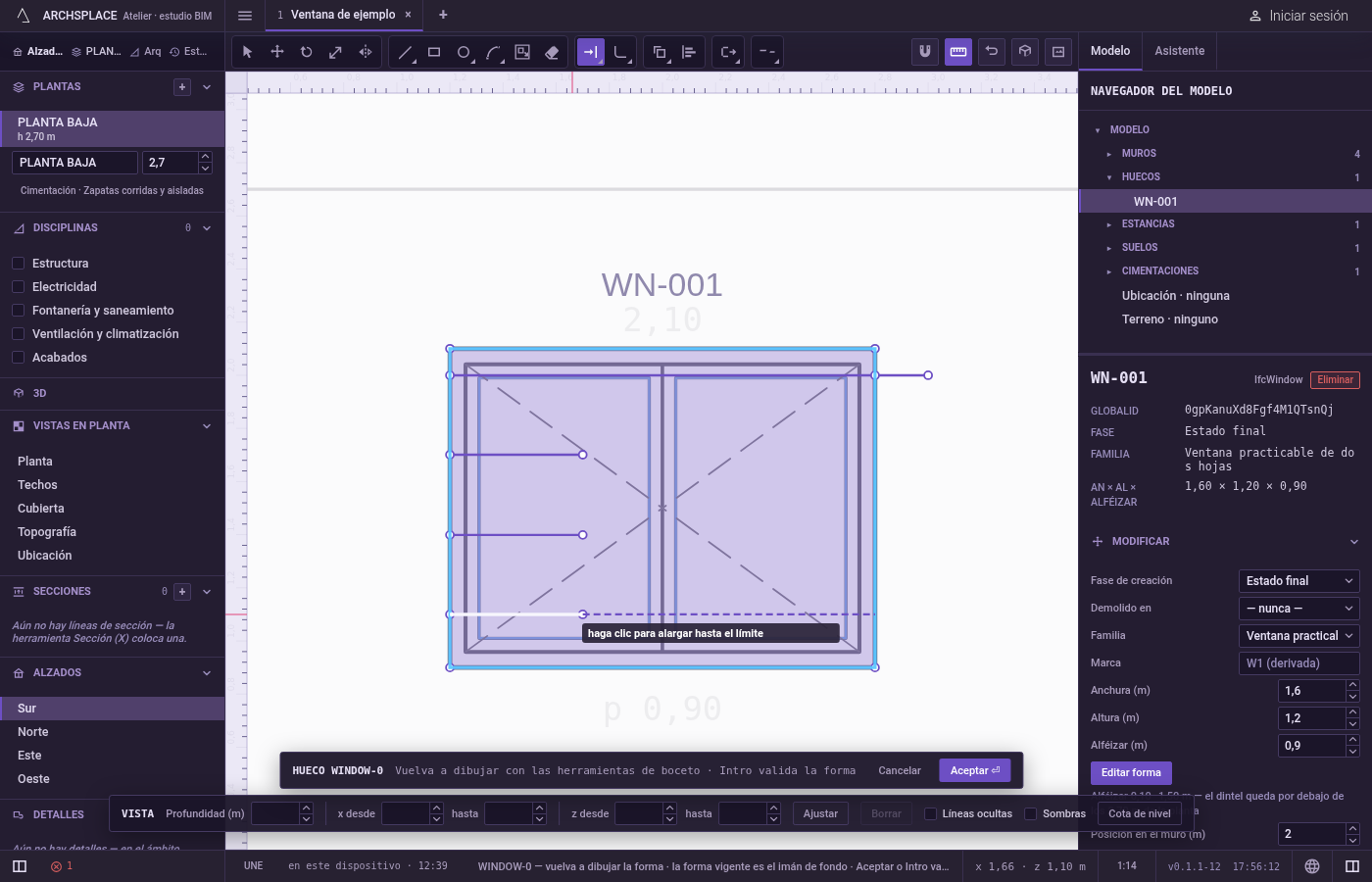

Apunte cerca del extremo que quiere alargar. El tramo que ganaría la línea se dibuja delante de ella, y la indicación dice haga clic para alargar hasta el límite. Alargar lee el puntero con exactitud, sin imán.

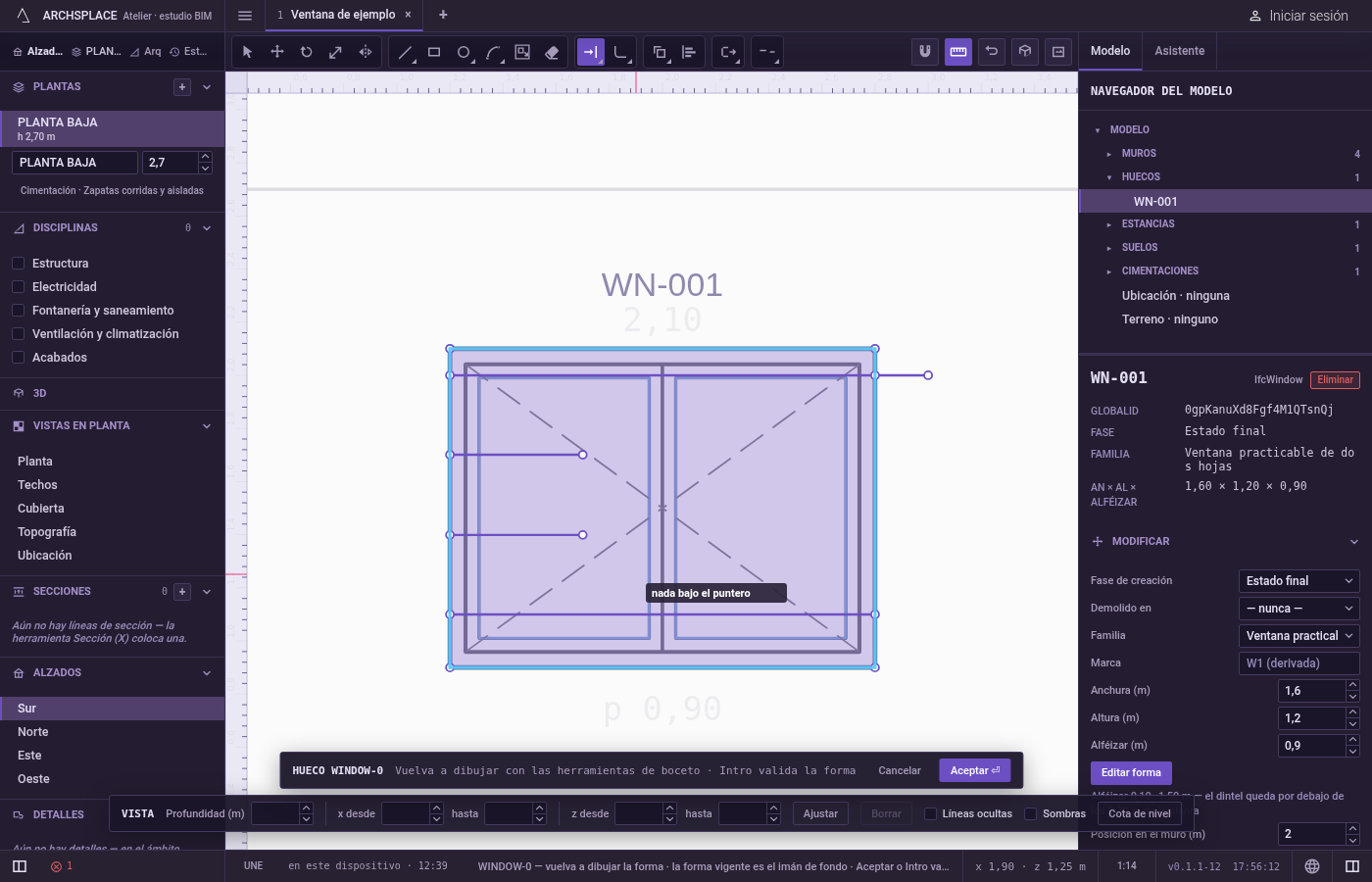

Haga clic. La línea crece hasta el primer límite que tiene delante, y Alargar sigue activa para la siguiente.

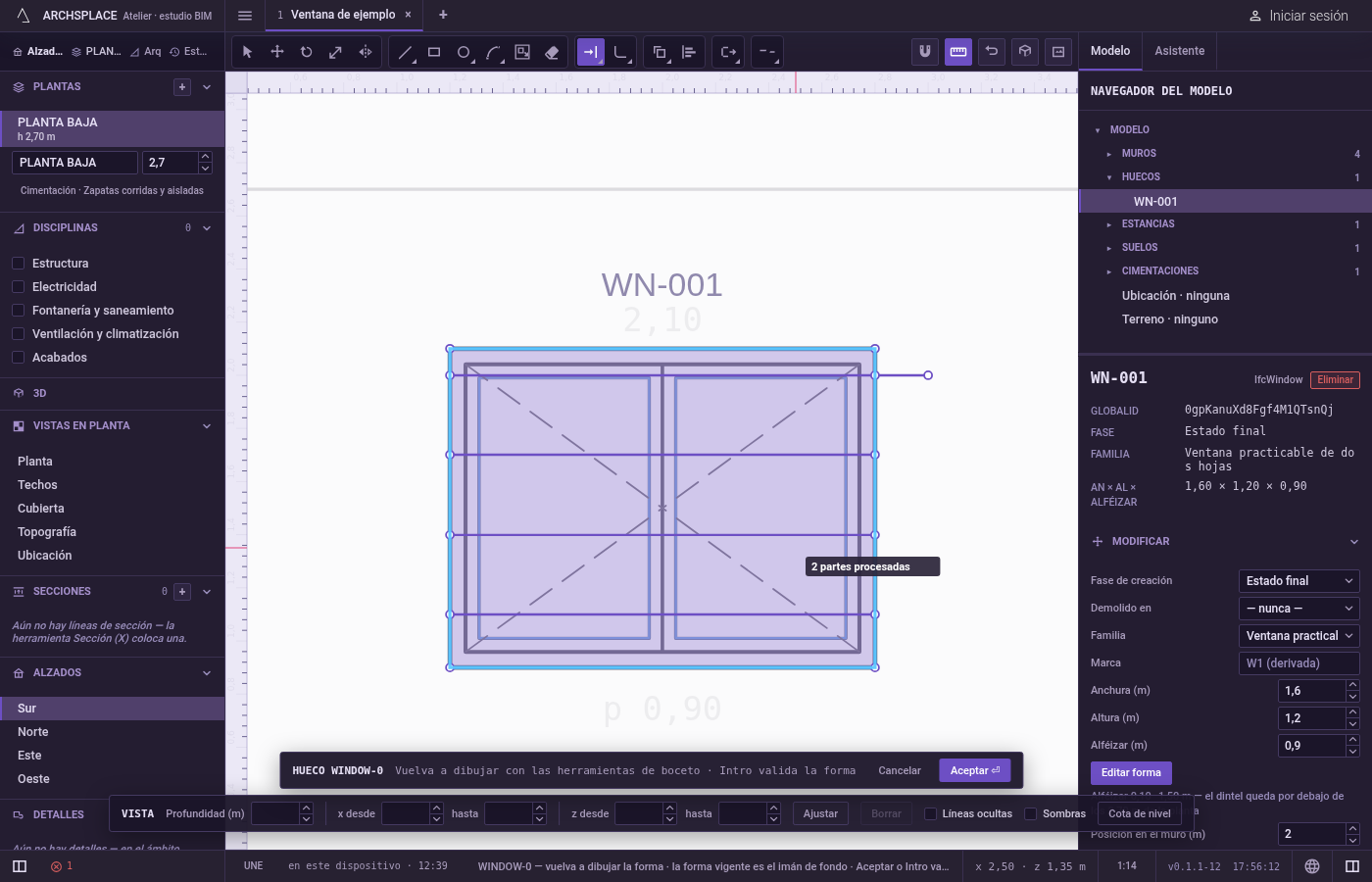

O arrastre un recuadro, o trace un borde. Arrastre un recuadro sobre varios extremos, en cualquier sentido: cada línea que toca crece una vez, por el extremo más cercano al recuadro. O pulse F, haga clic en los puntos de una línea que atraviese las líneas que quiere alargar y pulse Intro.
Recorte en su lugar. Mantenga pulsada Mayús al hacer clic, al arrastrar el recuadro o al trazar el borde para recortar en lugar de alargar, como hace Recortar. Esc o Espacio vuelven a Seleccionar.

Qué rechaza

Un contorno cerrado. La indicación dice un contorno cerrado no tiene ningún extremo que alargar. Use antes Descomponer para que sus lados sean líneas independientes.
Nada por delante. Cuando no hay ninguna línea delante del extremo, la indicación dice no hay ningún límite por delante que alcanzar, y no cambia nada.
Un clic en el vacío. La indicación dice nada bajo el puntero.
Un recuadro o un borde sobre nada que alargar. La indicación dice nada que recortar bajo ese recuadro, o el borde no atraviesa nada.
La forma vigente como límite. La forma atenuada que hay detrás de su dibujo nunca detiene una línea. Dibuje encima de ella para alargar hasta ella.
Desplazar una esquina intermedia. Solo crece el último tramo de la línea; el resto se queda donde está.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada alargamiento es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

El extremo alargado es un nuevo punto final sobre el límite. La curvatura de un arco, el tercer número de su punto inicial, se vuelve a calcular para el barrido más largo, de modo que el arco conserva su circunferencia.

Relacionado

Preguntas frecuentes

¿Qué extremo de la línea crece?

El extremo más cercano al puntero a lo largo de la línea: apunte a la mitad de la línea que contiene el extremo que quiere alargar.

¿Puedo alargar un lado de un rectángulo?

No. Un rectángulo es una sola línea cerrada y no tiene ningún extremo que alargar. Descompóngalo antes para que sus lados sean líneas independientes.

¿Un arco sigue siendo un arco al alargarlo?

Sí. Crece siguiendo su propia circunferencia y conserva su radio exacto.
