Círculo por 3 puntos

Círculo por 3 puntos dibuja en el editor de bocetos la única circunferencia completa que pasa por tres puntos en los que hace clic. Es la forma de dibujar un círculo que pase por esquinas existentes cuando no se conoce su centro.

Qué es

Círculo por 3 puntos dibuja la circunferencia que pasa por tres puntos. Por tres puntos cualesquiera que no estén en una misma recta pasa exactamente una, así que puede dibujar un círculo que pase por esquinas de la forma vigente, o por puntos de su dibujo, sin conocer su centro.

El círculo se guarda como dos semicircunferencias que se encuentran en sus puntos más a la izquierda y más a la derecha.

Cuándo usarlo

Para dibujar una forma redonda que pase por tres puntos conocidos, como los arranques y la clave de un arco existente.
Para encontrar un círculo que se ajuste a puntos medidos en obra.

Los pasos

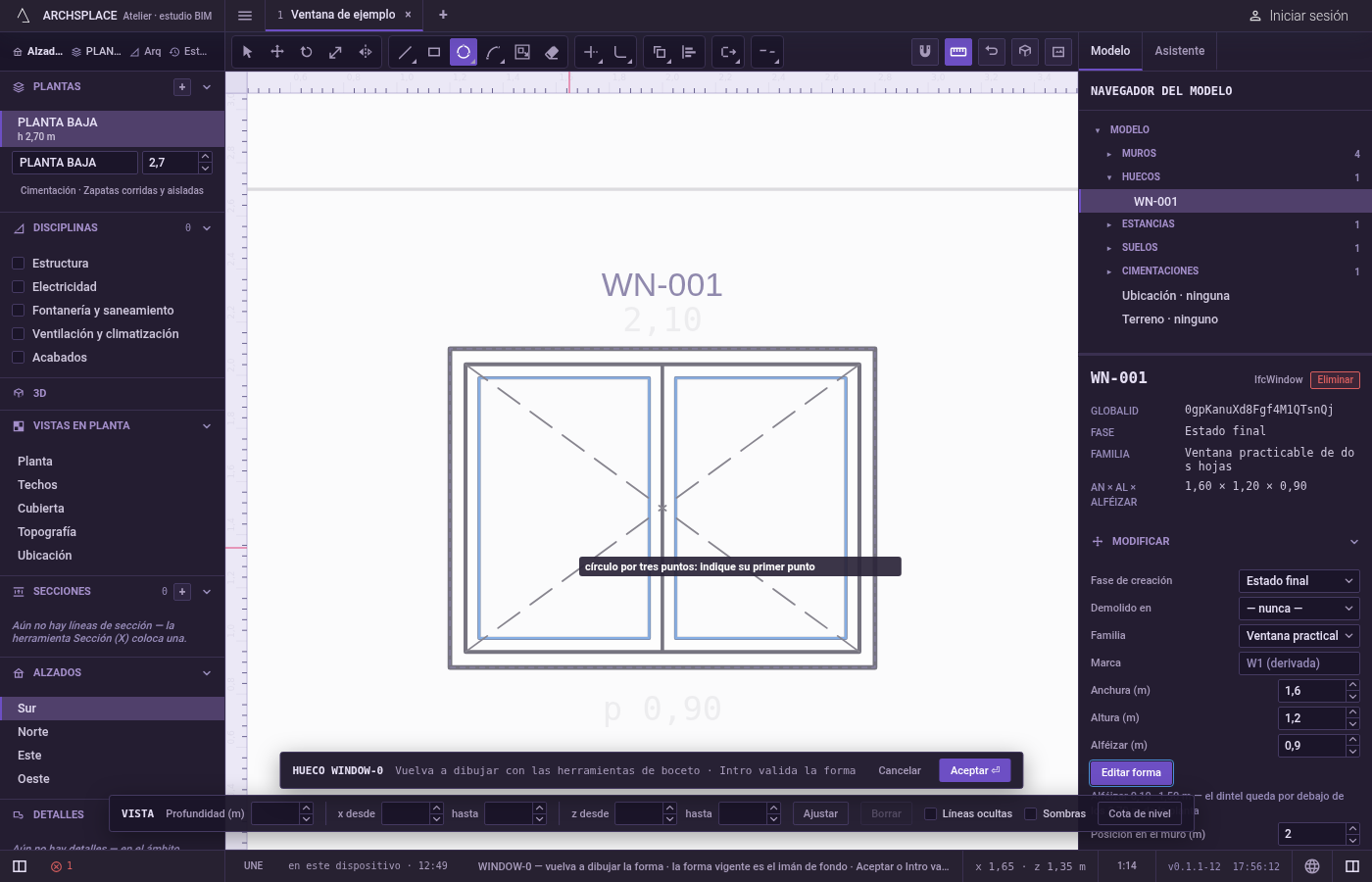

Active Círculo por 3 puntos. En el editor de bocetos (consulte Seleccionar para las formas de entrar), escriba rápidamente C, T, H, o haga clic en Círculo por 3 puntos en la barra de herramientas del editor. La indicación junto al cursor dice círculo por tres puntos: indique su primer punto.

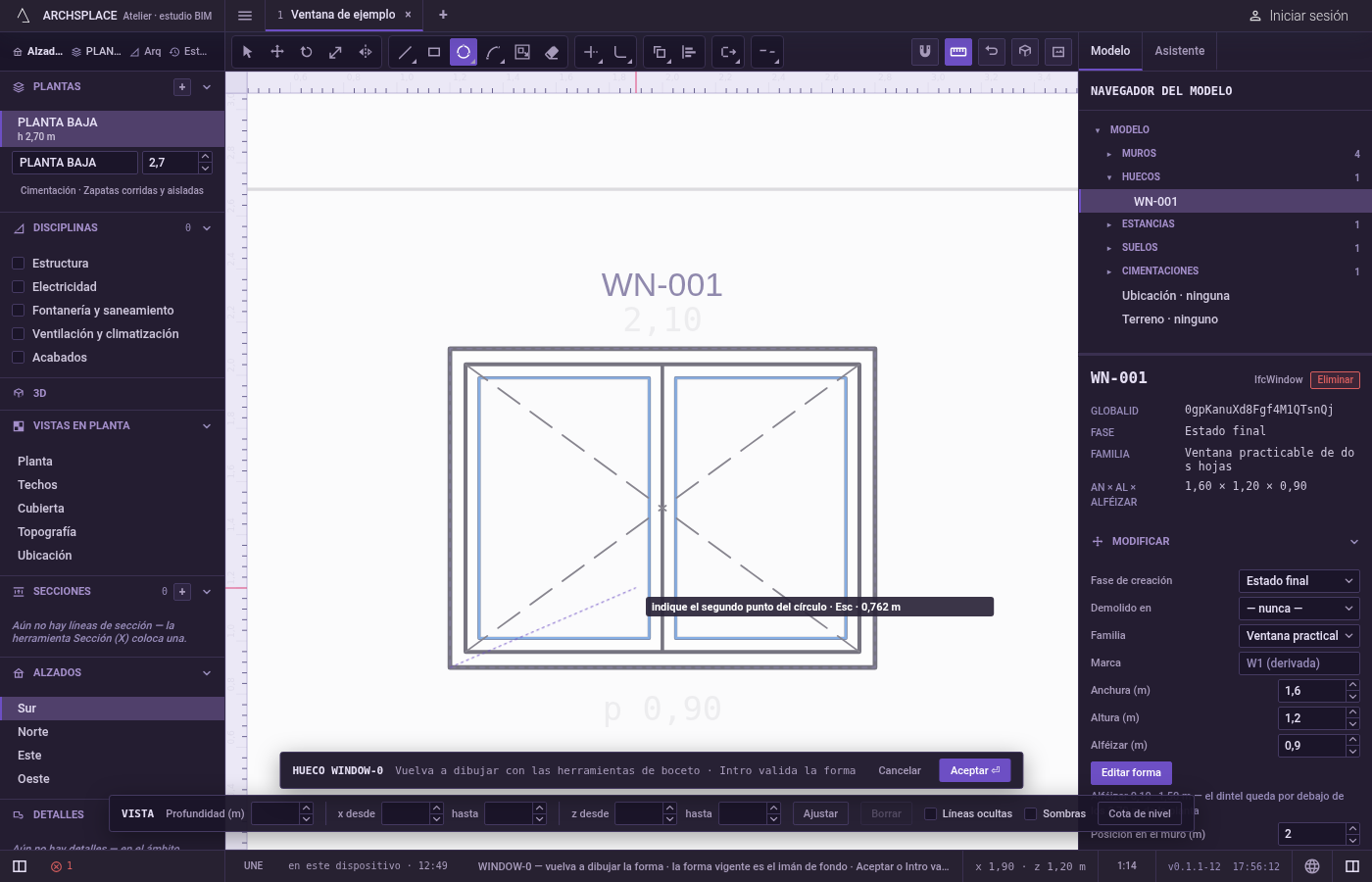

Haga clic en el primer punto. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. También puede escribirlo como x;y desde el origen del editor, el centro del hueco a ras de suelo o el origen de la planta, y pulsar Intro.

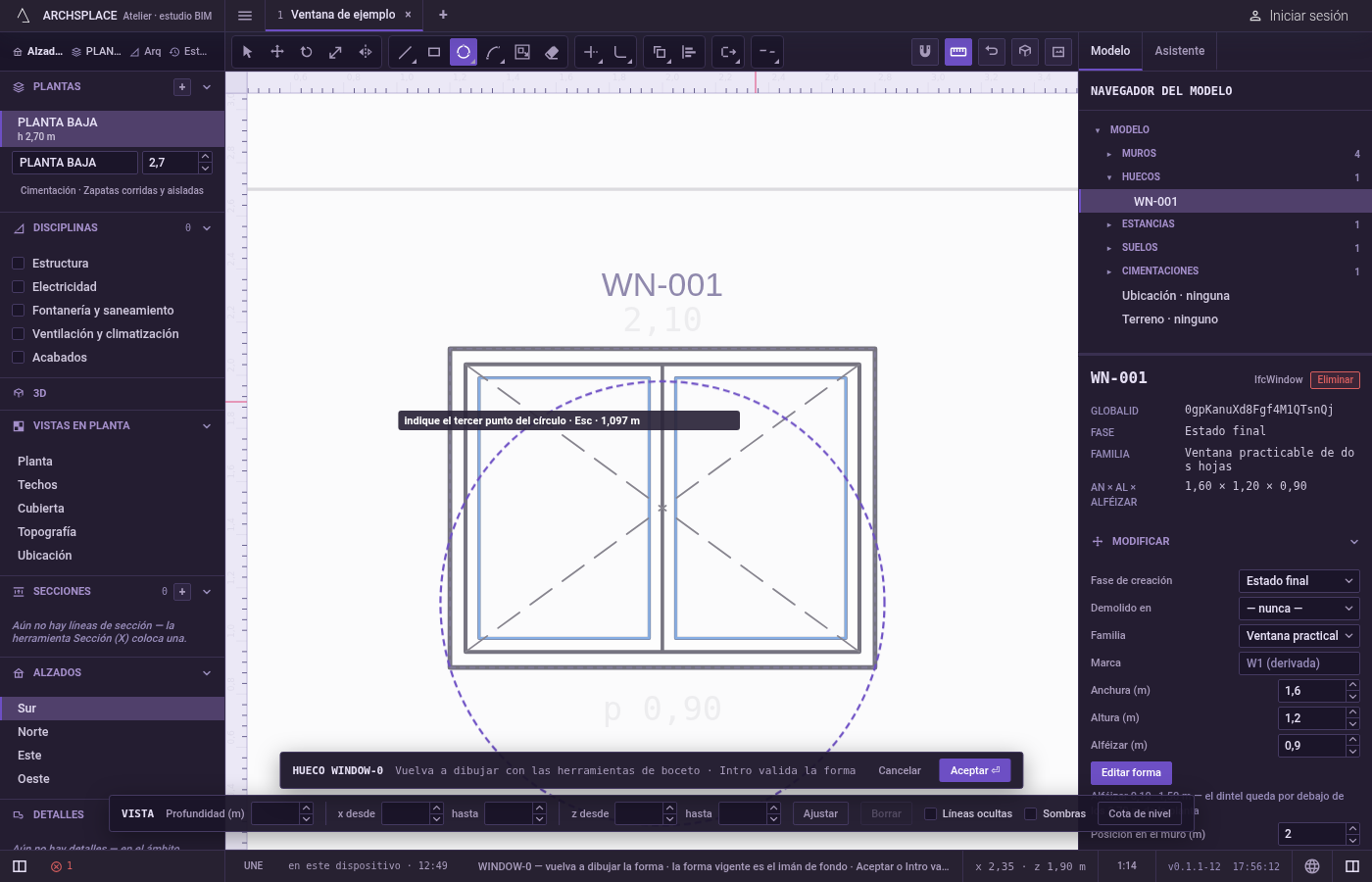

Haga clic en el segundo punto. La indicación le pide el segundo punto de la circunferencia.

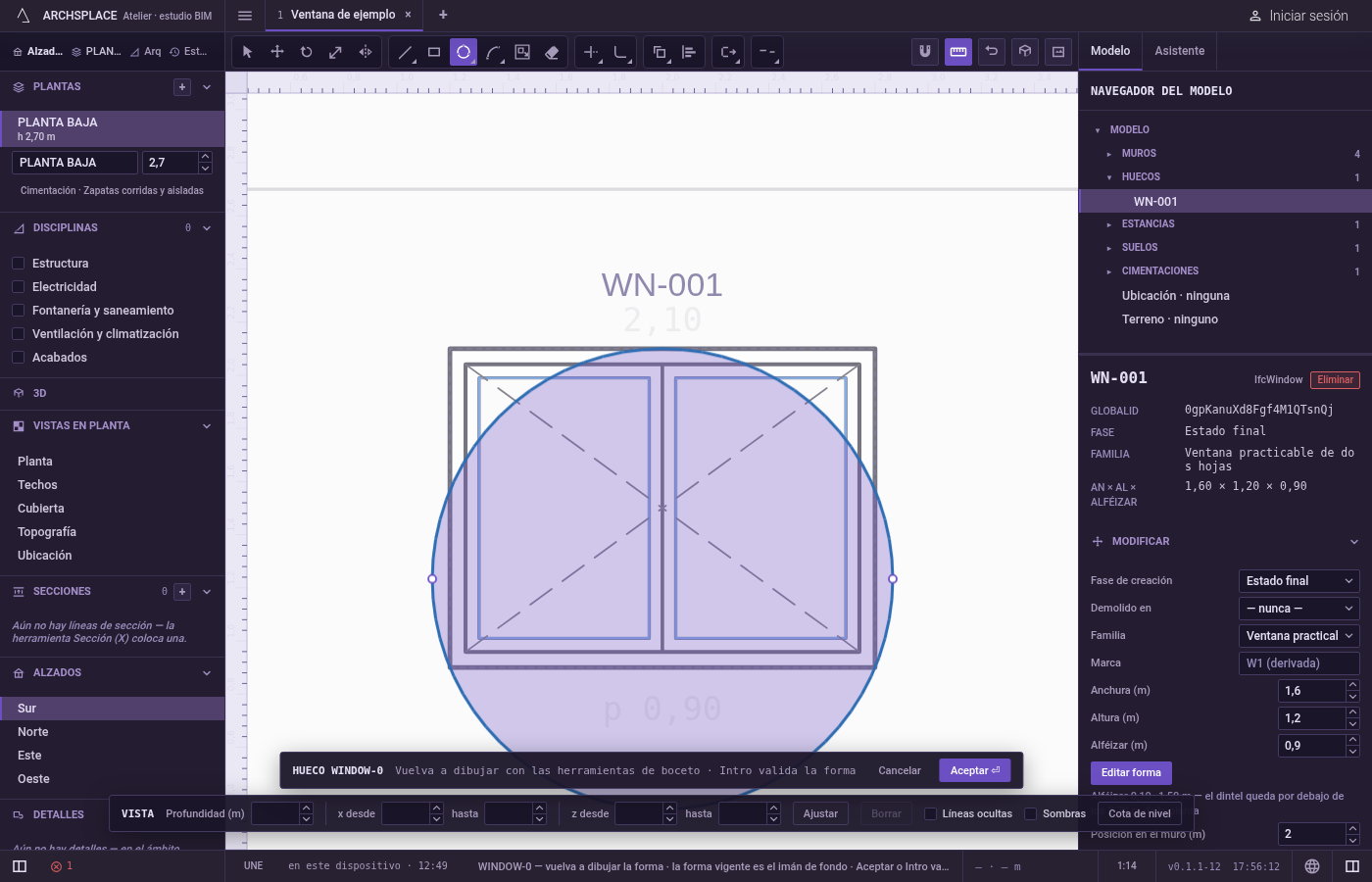

Haga clic en el tercer punto. El círculo que pasa por los tres sigue al puntero. Haga clic para dibujarlo. Cada punto también se puede escribir: x;y, @dx;dy desde el punto anterior, o @d<a para una distancia con un ángulo en grados, en las unidades del proyecto.

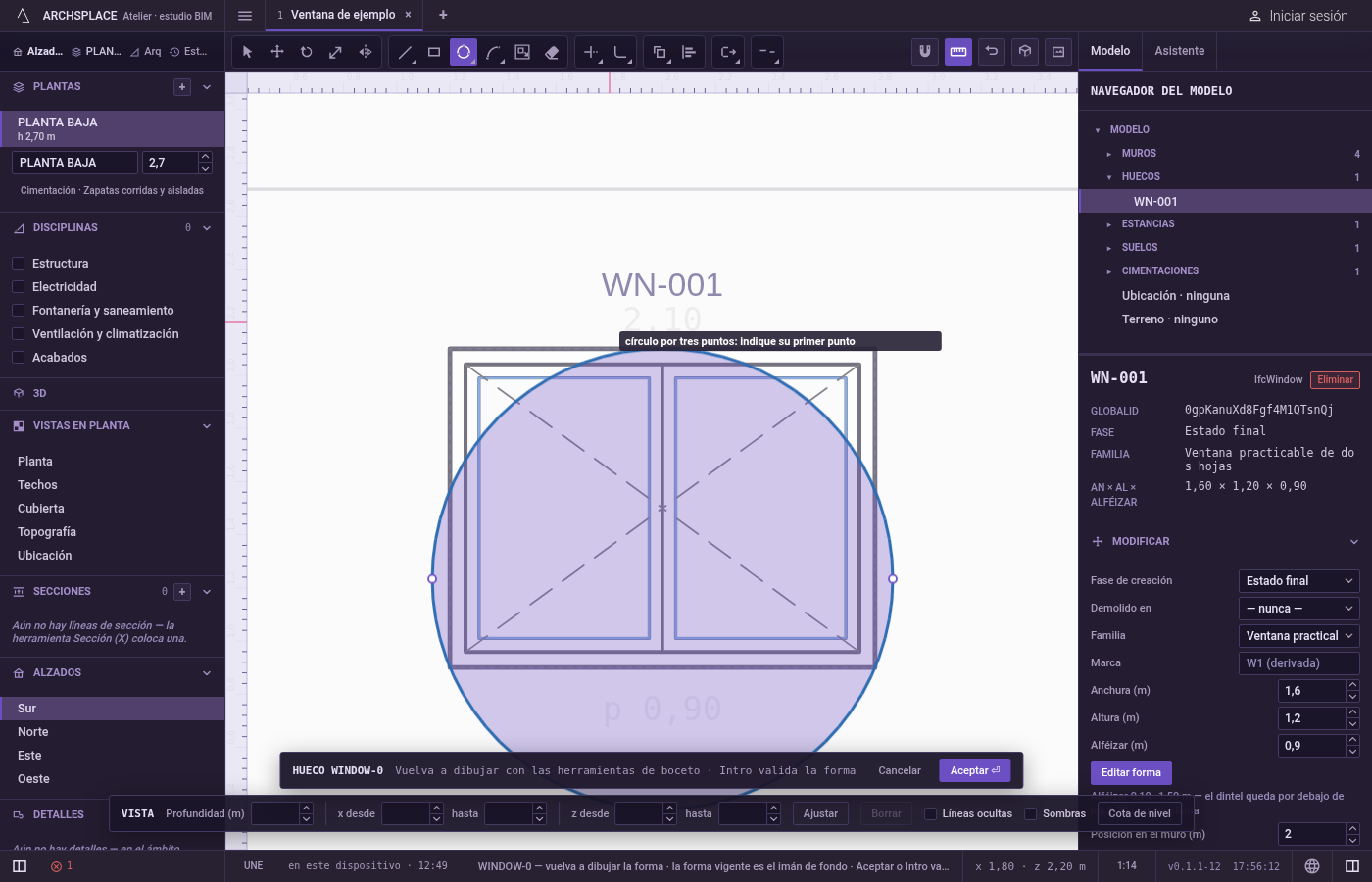

Siga trabajando. El círculo se dibuja y queda seleccionado, y la herramienta espera el siguiente. Esc descarta los puntos dados y luego vuelve a Seleccionar.

Qué rechaza

Tres puntos en una misma recta. Ninguna circunferencia pasa por ellos, y la indicación dice ese punto no forma ninguna figura. Los puntos se quedan; dé otro tercer punto.
Un número solo. Una longitud escrita sola no se toma; escriba el punto como coordenadas.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada círculo es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Un círculo solo se convierte en dos puntos, en su extremo izquierdo y en su extremo derecho, cada uno con una curvatura de 1, el tercer número que hace que el lado hasta el punto siguiente sea una semicircunferencia. Un círculo que pasa por [-1, 0], [0, 1] y [1, 0] dibujado como zona de suelo:

Relacionado

Preguntas frecuentes

¿Por qué se rechaza mi círculo?

Los tres puntos están en una misma recta, y ninguna circunferencia pasa por ellos. Saque el tercer punto de esa recta.

¿Puedo escribir los puntos?

Sí. Escriba cada uno como x;y, o @dx;dy desde el punto anterior, o una distancia con un ángulo como @0.5<45, y pulse Intro.

¿Los tres puntos se convierten en vértices del círculo?

No. El círculo se guarda como dos semicircunferencias que se encuentran en sus puntos más a la izquierda y más a la derecha. Sus tres puntos quedan exactamente sobre él.
