Descomponer en el editor de piezas

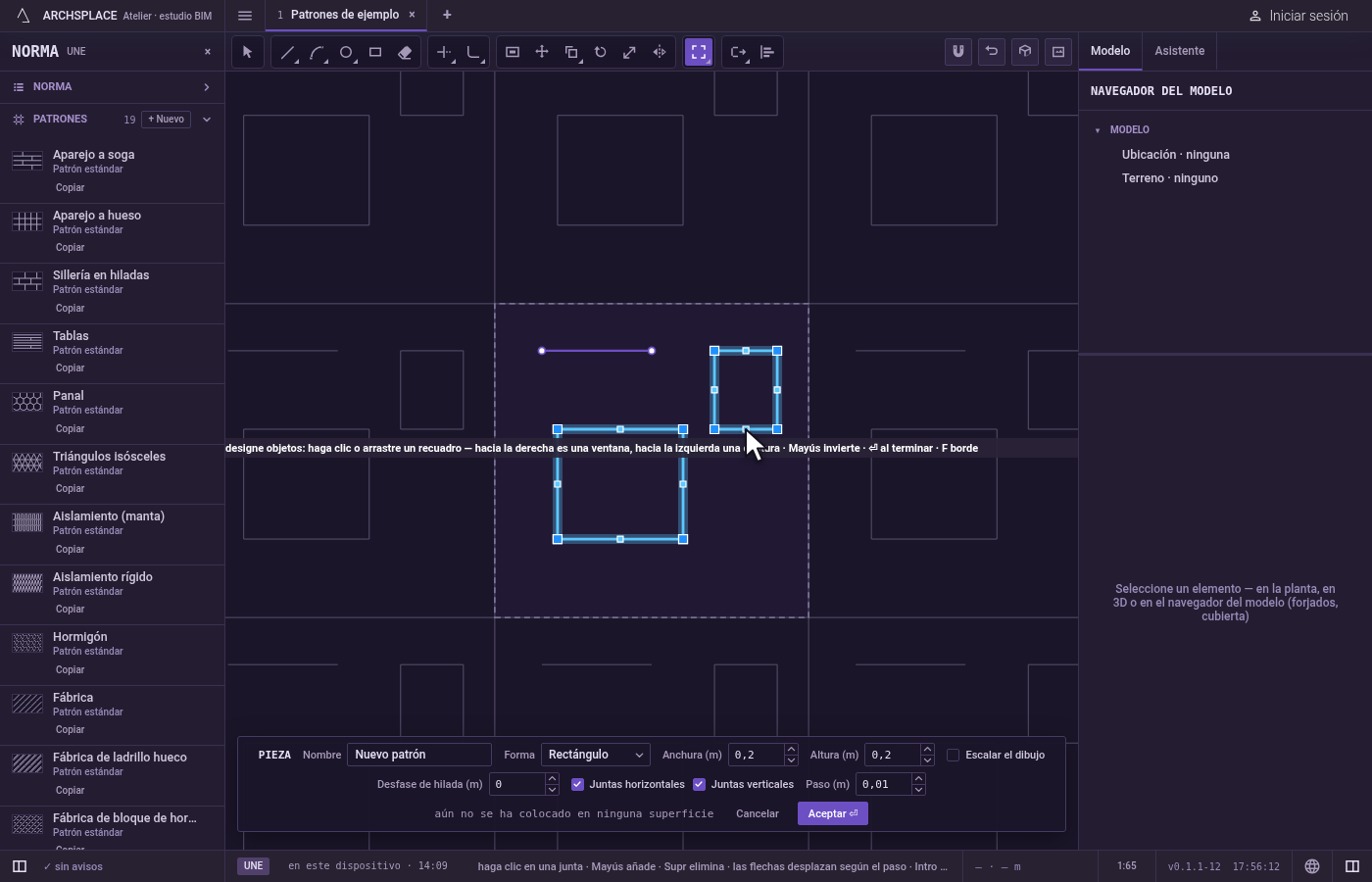

Un rectángulo, un polígono o una polilínea son una sola junta: se seleccionan, se desplazan y se borran enteros. Descomponer los desmonta. Cada segmento de la forma pasa a ser una junta propia, en el mismo sitio, y un segmento curvo sigue siendo un arco real. Un rectángulo con las esquinas redondeadas da sus cuatro lados y sus cuatro arcos de esquina. Las juntas nuevas quedan seleccionadas, listas para la siguiente acción.

Es el mismo Descomponer que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

• Para quitar, desplazar o recortar un lado de un rectángulo o de un polígono.
• Para trabajar sobre un solo segmento de una polilínea.
• Para abrir una forma cerrada en líneas independientes.

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, y cada parte de una forma descompuesta como una junta propia. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.
