Guía
Guía coloca una línea auxiliar: paralela a una cara o a una línea en la que hace clic, a la distancia que indica o escribe, o por un punto hacia un segundo punto o con un ángulo introducido. Todas las herramientas se ajustan a las guías y a sus cruces, y las guías nunca entran en el proyecto.
Qué es
Una guía es una línea auxiliar que atraviesa toda la planta. Es la forma de replantear una distancia antes de dibujar: una guía 1,20 m hacia dentro de un muro, una guía por una esquina a 30 grados. El imán de todas las herramientas sigue las guías y capta los puntos donde se cruzan entre sí, con los muros y con los ejes.
La herramienta tiene dos formas de colocar una línea. Haga clic en una línea que siga el imán (la cara de un muro, una arista, un eje u otra guía) y la guía va paralela a ella, a la distancia que indique o escriba. Haga clic en un punto o en un espacio vacío y la guía pasa por él, hacia un segundo punto o con el ángulo que escriba. Las guías también se sacan de las reglas que hay en los bordes de la planta.
Las guías no forman parte del proyecto. Se conservan en este ordenador junto a él, así que nunca se imprimen, nunca se exportan y nunca llegan a nadie más, y aun así Deshacer y Rehacer las devuelven tal como estaban en cada paso.
Cuándo usarlo
- Para replantear un muro a una distancia medida de otro antes de dibujarlo.
- Para marcar una alineación, como el eje de una fila de ventanas.
- Para encontrar un punto con un ángulo desde una esquina.
Los pasos

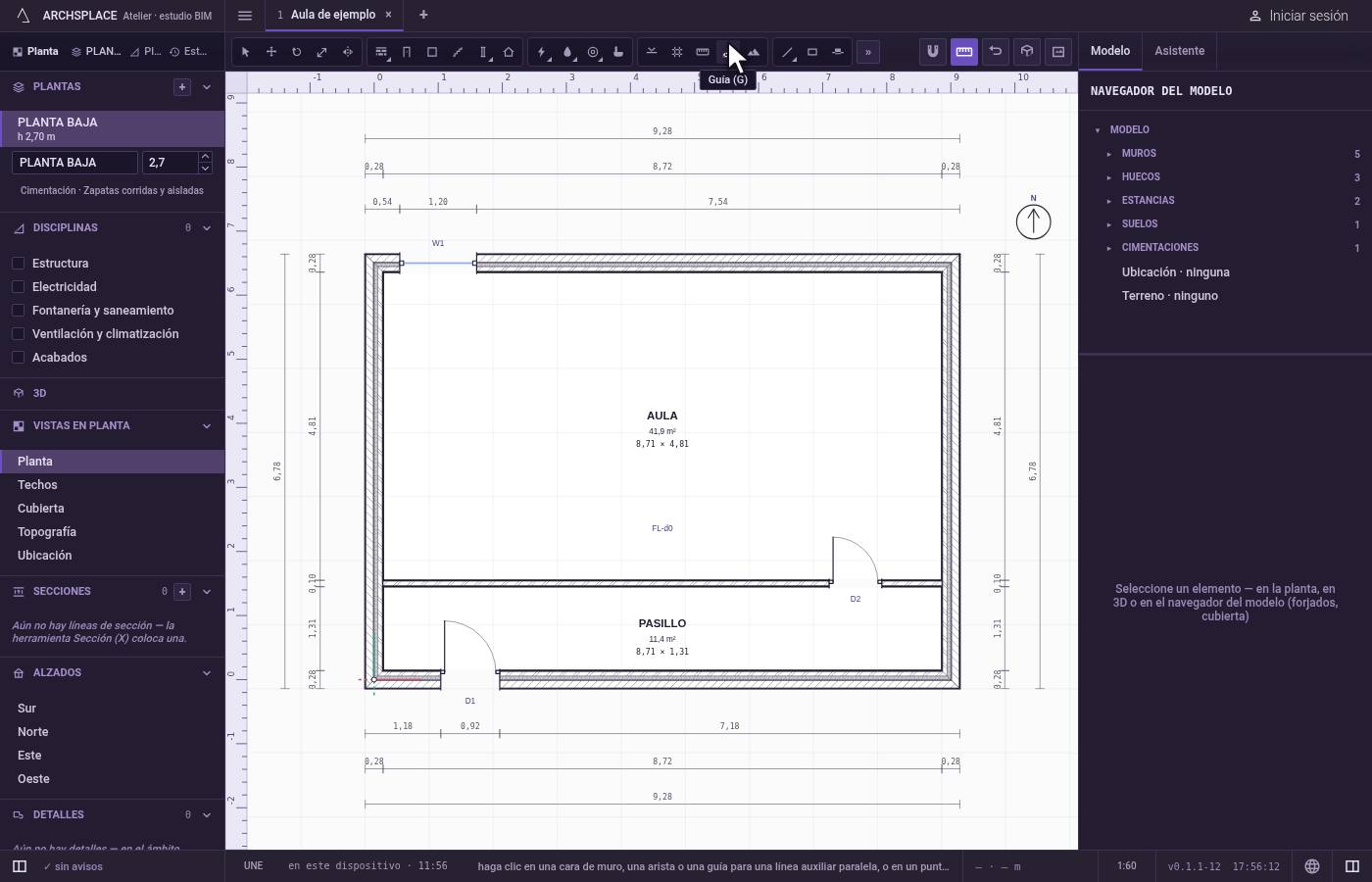

Tome la herramienta. Pulse
G, o haga clic en el botón Guía. La barra de estado describe las dos formas: la cara de un muro, una arista o una guía para una línea paralela, un punto o un espacio vacío para una línea que pase por él.

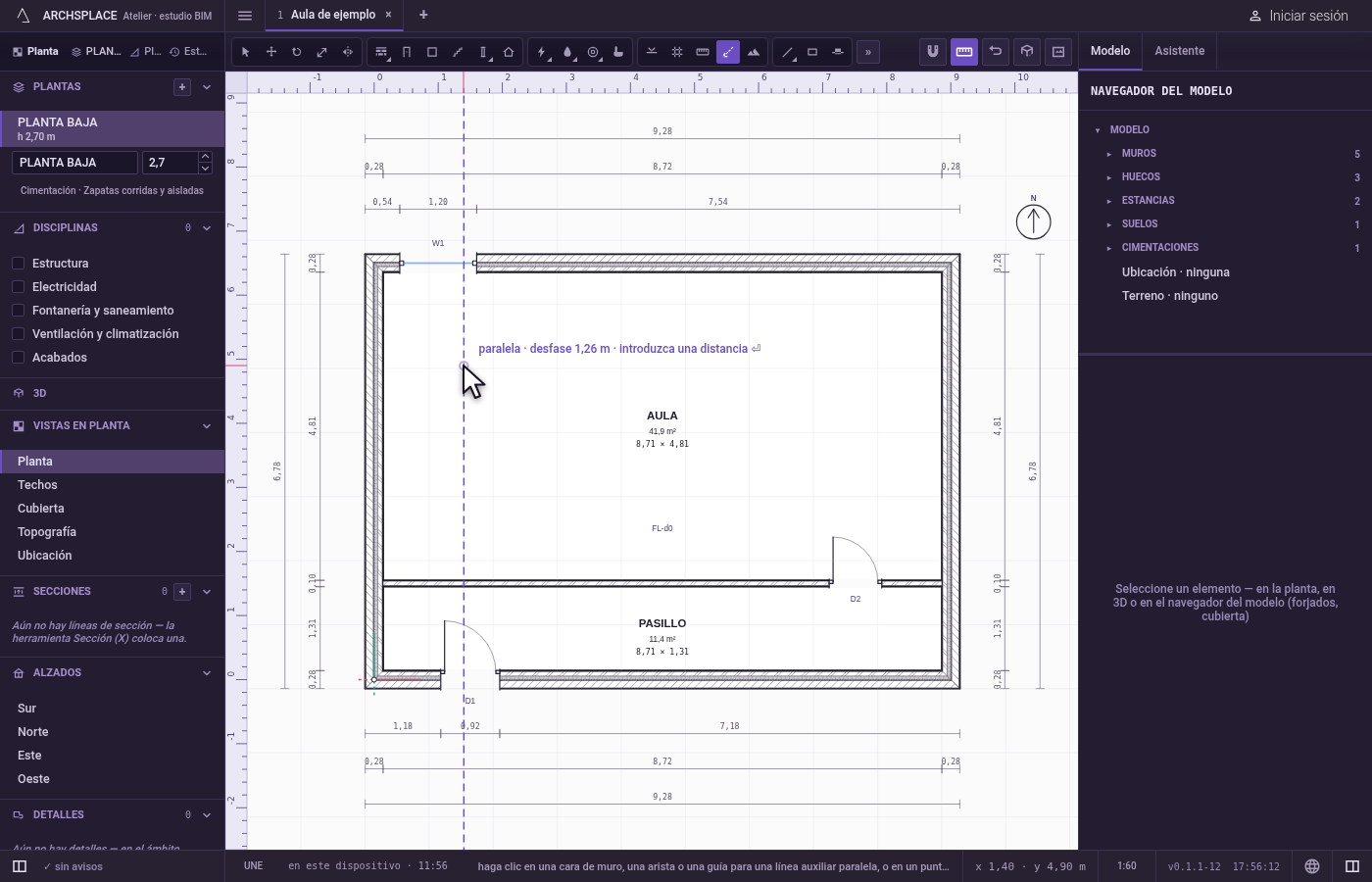

Haga clic en la referencia. Haga clic en una línea que siga el imán para colocar una guía paralela a ella. O haga clic en un punto, o en un espacio vacío, para colocar una que pase por él.
Paralela: indique o escriba la distancia. Una línea discontinua sigue al cursor, paralela a la referencia, y la etiqueta a su lado indica su distancia. Haga clic para colocarla, o escriba la distancia en las unidades del proyecto y pulse Intro: la guía se coloca a esa distancia, del lado del cursor.
O, por un punto: indique o escriba la dirección. La línea gira alrededor del punto hacia el cursor, y la etiqueta indica su ángulo. Haga clic en un segundo punto para colocarla; Mayús, o F8 mientras esté activada, la mantiene vertical u horizontal. O escriba
<seguido de un ángulo en grados, en sentido antihorario desde la horizontal de la planta, y pulse Intro.
Muestre u oculte las guías.
Ctrl+;(⌘;en Mac) oculta todas las guías en todas las vistas, y las vuelve a mostrar. Una guía oculta no atrae.
Qué rechaza
- Una guía sobre su referencia. Se rechaza una guía paralela a distancia cero, con un mensaje que le pide que mueva el cursor o escriba una distancia.
- Un segundo punto sobre el primero. Una dirección necesita un segundo punto separado del primero; el estudio lo indica.
- Un valor introducido que no lo es. Una distancia debe ser una longitud positiva, y un ángulo se escribe como
<45; cualquier otra cosa se rechaza con un recordatorio de la forma. - Un recuadro sobre guías. Ni un recuadro ni Seleccionar todo toman nunca una guía.
Qué escribe en el contrato
Nada. Una guía se conserva en este ordenador junto al proyecto, nunca dentro de él. Aun así, colocarla es un paso del Historial, así que un solo Deshacer la quita.
Conceptos
Preguntas frecuentes
¿Las guías se guardan en mi proyecto?
No. Las guías se conservan en este ordenador junto al proyecto, nunca dentro de él, así que nunca llegan a un dibujo, a un plano ni a otra persona. Deshacer y Rehacer las devuelven tal como estaban en cada paso.
¿Cómo oculto todas las guías?
Pulse Ctrl y la tecla de punto y coma (Comando en Mac). Las guías ocultas no se dibujan ni atraen, en ninguna vista; al colocar una guía nueva vuelven a mostrarse.
