Línea

Línea dibuja en el editor de bocetos una cadena de líneas rectas, una esquina por clic o por longitud escrita. Un clic de vuelta en la primera esquina, o C, la cierra en un contorno, e Intro la termina abierta.

Qué es

Línea dibuja líneas rectas de esquina a esquina en el editor de bocetos. Cada clic coloca una esquina y la línea siguiente empieza ahí, de modo que una serie de clics es una sola cadena. La cadena se cierra en un contorno cuando vuelve a su primera esquina, o se queda abierta cuando la termina. A partir de la tercera esquina, la forma en curso se dibuja rellena, cerrada hasta el puntero, para que vea el contorno que está a punto de hacer.

La forma vigente atenuada que hay detrás de su dibujo es un imán: sus esquinas, sus puntos medios y sus bordes, los de sus propias líneas y sus cruces atraen el puntero, igual que las líneas de la vista.

Cuándo usarlo

Para dibujar un contorno nuevo de lados rectos, como una ventana apuntada, un trapecio o una zona en L.
Para añadir una sola línea recta que atraviese una forma, para dividirla o recortar contra ella más adelante.

Los pasos

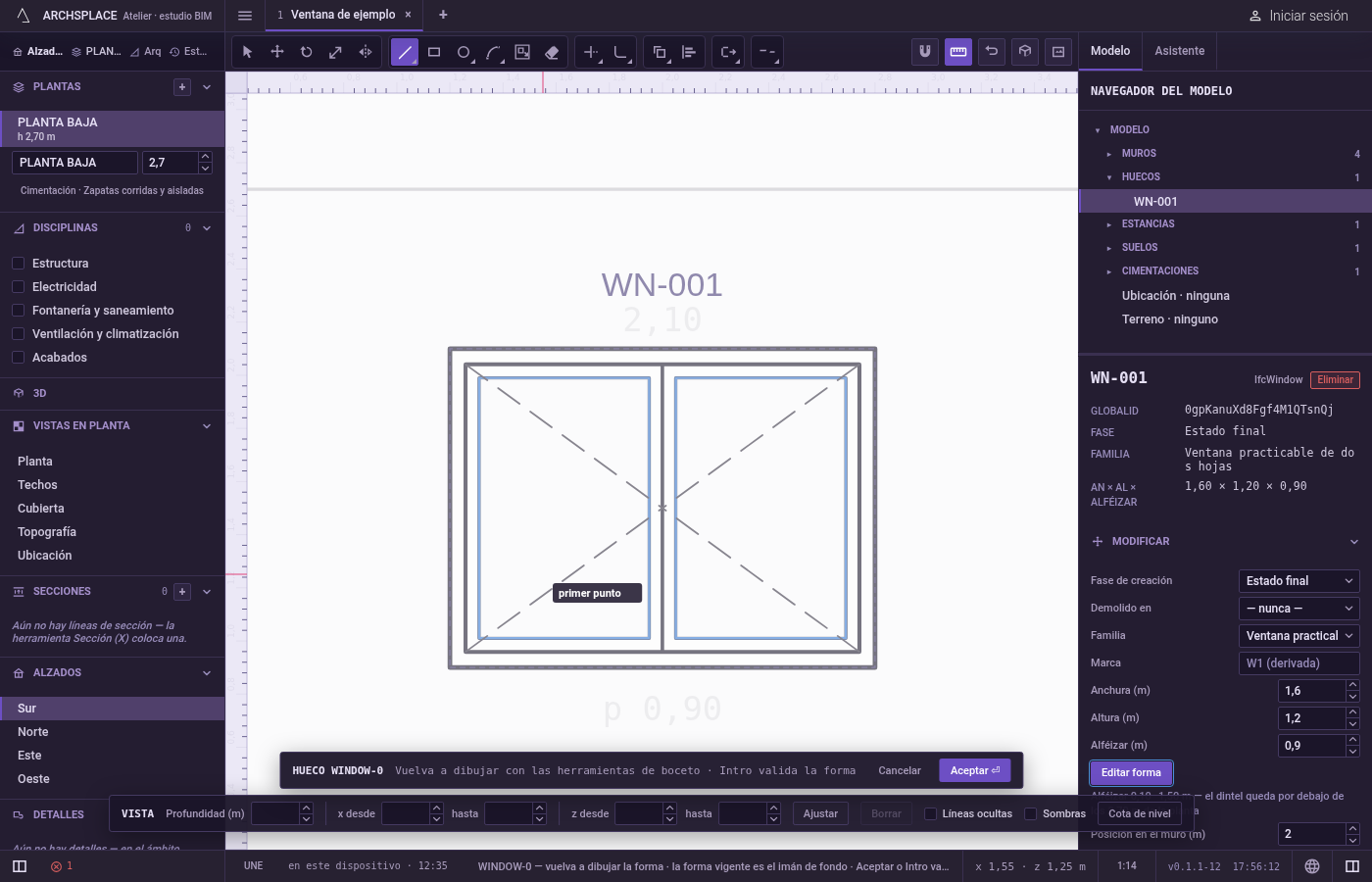

Active Línea. En el editor de bocetos (consulte Seleccionar para las formas de entrar), pulse L o haga clic en Línea en la barra de herramientas del editor. Su botón queda resaltado en la barra de herramientas. La indicación junto al cursor dice primer punto.

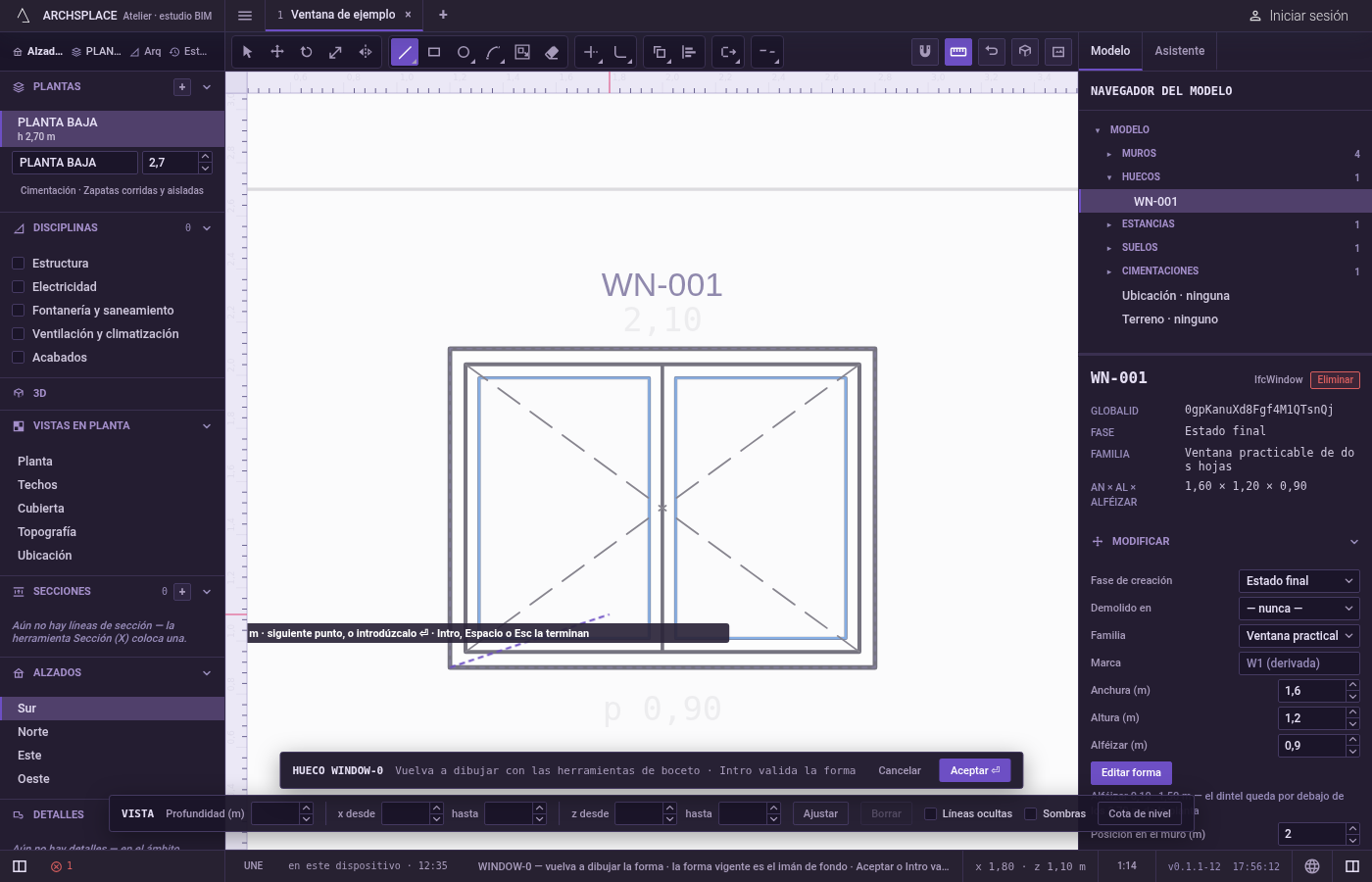

Haga clic en la primera esquina. Se ajusta a lo que tenga cerca, y el ajuste se muestra en el puntero.

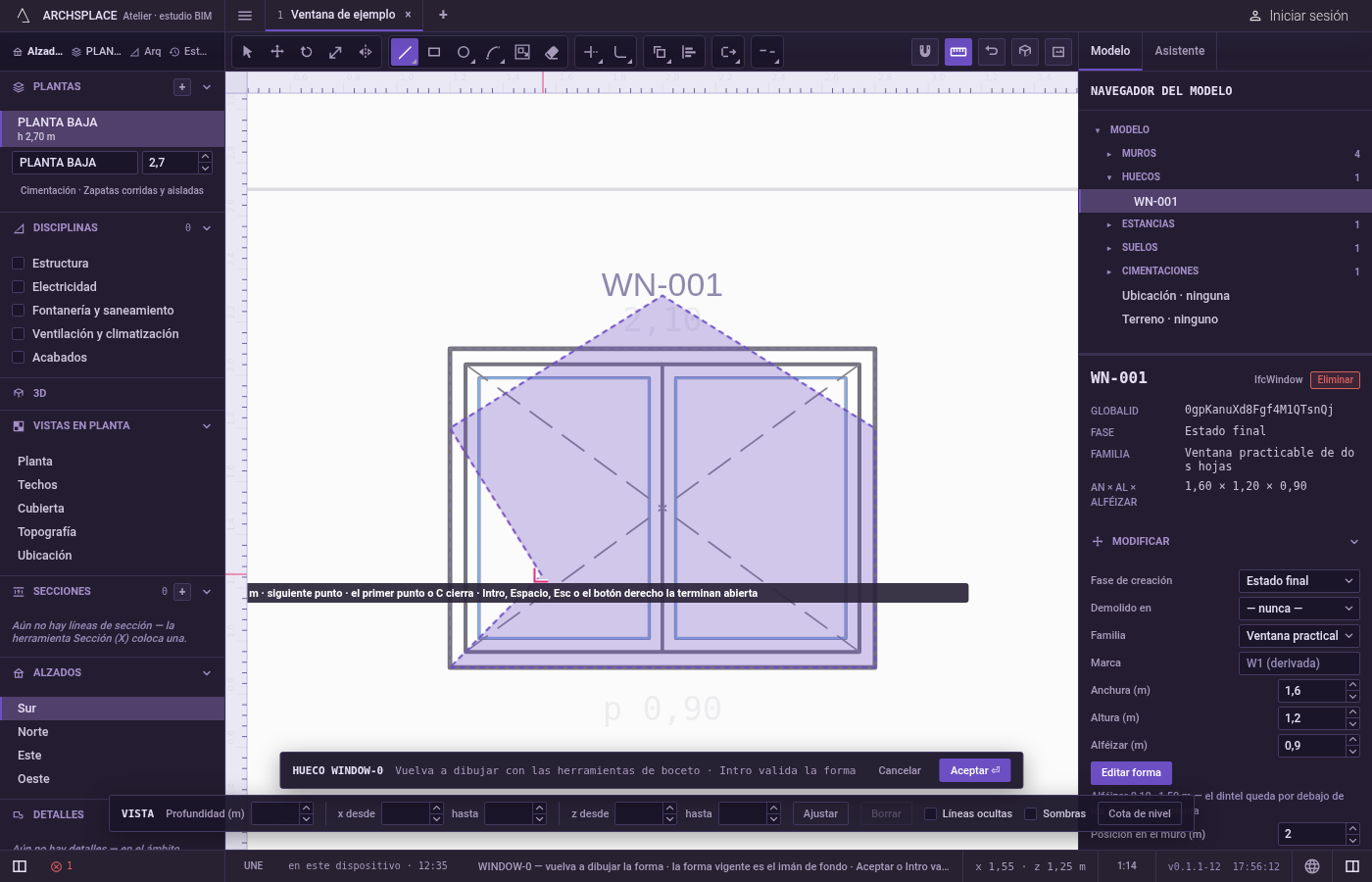

Haga clic en las esquinas siguientes. Una línea sigue al puntero desde la última esquina y la indicación muestra su longitud. Cada clic coloca una esquina. También puede pulsar, arrastrar y soltar: al soltar se coloca la esquina siguiente. Para una longitud exacta, apunte en la dirección del lado siguiente, escriba la longitud en las unidades del proyecto y pulse Intro. Retroceso borra el último carácter escrito o, sin nada escrito, la última esquina colocada.

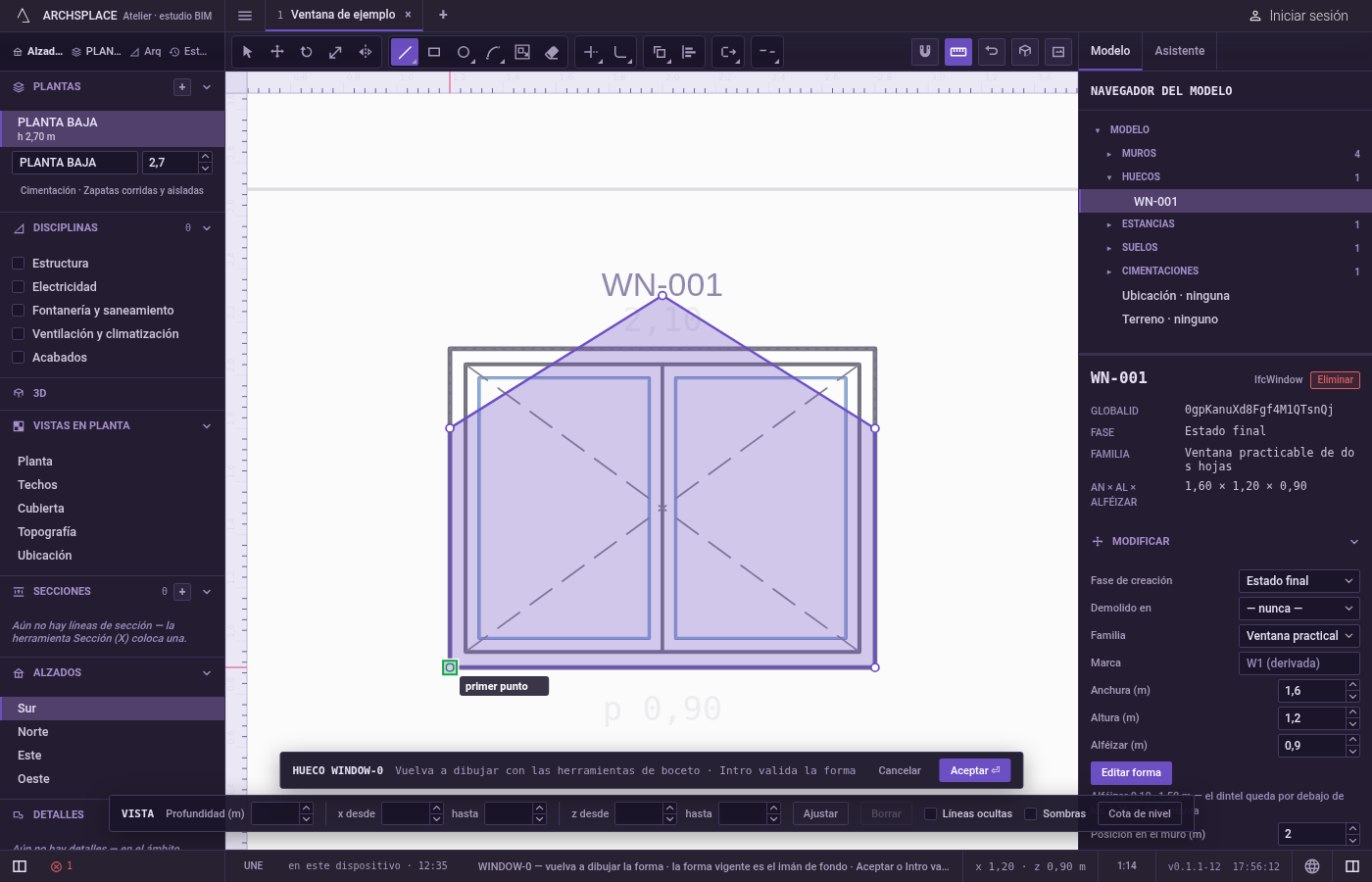

Cierre el contorno. Vuelva a hacer clic en la primera esquina, o pulse C cuando haya al menos tres esquinas. El contorno cerrado se queda, y Línea está lista para una nueva cadena.

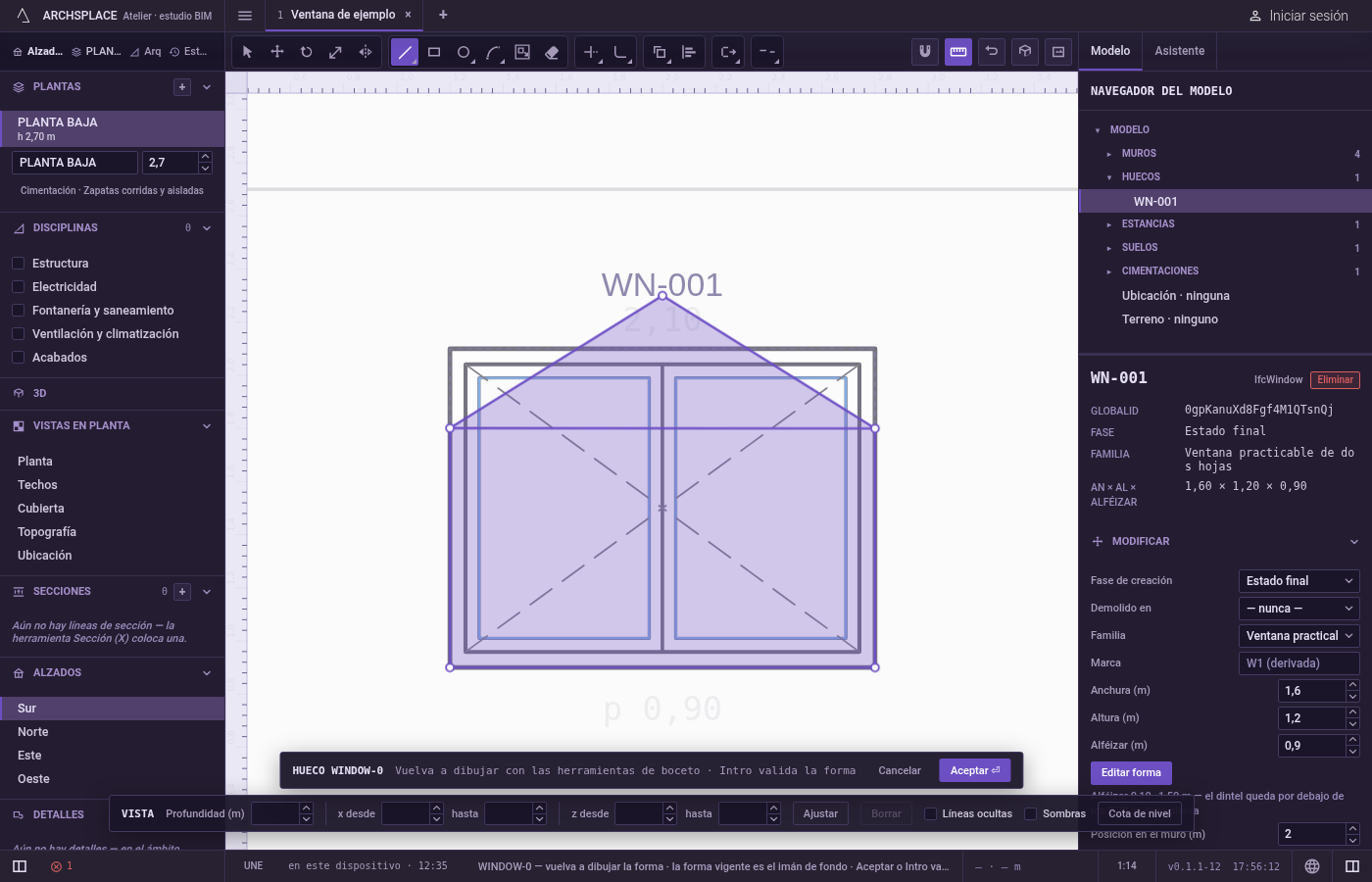

O termínela abierta. Pulse Intro o haga clic con el botón derecho para terminar la cadena donde está y seguir en Línea. Espacio o Esc también la terminan abierta y vuelven a Seleccionar. Una cadena necesita dos esquinas para quedarse; con una sola esquina, Esc la descarta.

Qué rechaza

La misma esquina dos veces seguidas. Un clic en la última esquina no hace nada.
Una longitud escrita antes de la primera esquina. Las cifras solo cuentan una vez empezada la cadena. Escritas antes, se descartan.
Coordenadas. Línea toma una longitud en la dirección del puntero, no un punto escrito como números. Para escribir puntos, use Polilínea.
Cerrar con demasiado pocas esquinas. C necesita tres esquinas; con dos, no hace nada. Intro con una sola esquina tampoco hace nada.
La forma vigente. Sus líneas se ajustan a ella pero nunca la cambian. No forma parte de su dibujo salvo que dibuje encima.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada cadena se añade al dibujo dentro del editor, con sus esquinas redondeadas al milímetro, y Ctrl+Z las recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer. Aceptar lee todas las superficies que encierran sus líneas, dondequiera que se crucen o se toquen, y debe encontrar exactamente un contorno sin ninguna isla. Ese contorno pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta. Un hueco apuntado dibujado con cinco esquinas queda así:

Relacionado

Preguntas frecuentes

¿Cómo cierro el contorno que estoy dibujando?

Vuelva a hacer clic en su primera esquina, o pulse C cuando tenga al menos tres esquinas. Intro, Espacio, Esc y el botón derecho del ratón terminan en cambio la cadena abierta.

¿Cómo dibujo un lado de una longitud exacta?

Después de una esquina, apunte en la dirección del lado siguiente, escriba la longitud y pulse Intro. La esquina siguiente queda a esa distancia en la dirección del puntero.

¿Una cadena abierta cuenta como contorno?

Solo donde sus líneas encierran algo junto con las demás líneas del dibujo. Aceptar lee todas las superficies que cierran las líneas, así que una cadena cuyos extremos caen sobre una línea existente puede completar un contorno sin estar cerrada ella misma.
