Desfase
Desfase dibuja en la vista 3D una copia del contorno de una cara a una distancia constante, por dentro o por fuera, huecos y curvas incluidos. Funciona sobre una cara de líneas dibujadas, sobre la cara de un sólido o sobre líneas que haya seleccionado antes.
Qué es
Desfase dibuja líneas nuevas paralelas a un contorno, a la misma distancia en todo su perímetro. Sobre una cara, desfasa a la vez el contorno exterior y todos los huecos. Los arcos siguen siendo arcos: un círculo desfasado es un círculo.
Las líneas nuevas son líneas dibujadas como cualquier otra. Sobre una cara de líneas dibujadas, la dividen en una banda y una cara interior; sobre la cara de un sólido, pasan a ser del sólido y dividen su cara del mismo modo. En ambos casos, después puede empujar o tirar de las partes por separado.
Antes del clic, la cara bajo el puntero se ilumina en naranja. Una vez tomada una cara, el nuevo contorno sigue al puntero como una silueta; la distancia se lee del puntero, y se ajusta a vértices, puntos medios y aristas del plano de la cara.
Cuándo usarlo
- Para dibujar un marco dentro de una cara y luego empujar el centro para hacer un panel o un rebaje.
- Para dibujar un borde alrededor de una cara antes de tirar de ella.
- Para desfasar unas líneas elegidas, como el borde de una terraza, como una sola cadena.
Los pasos

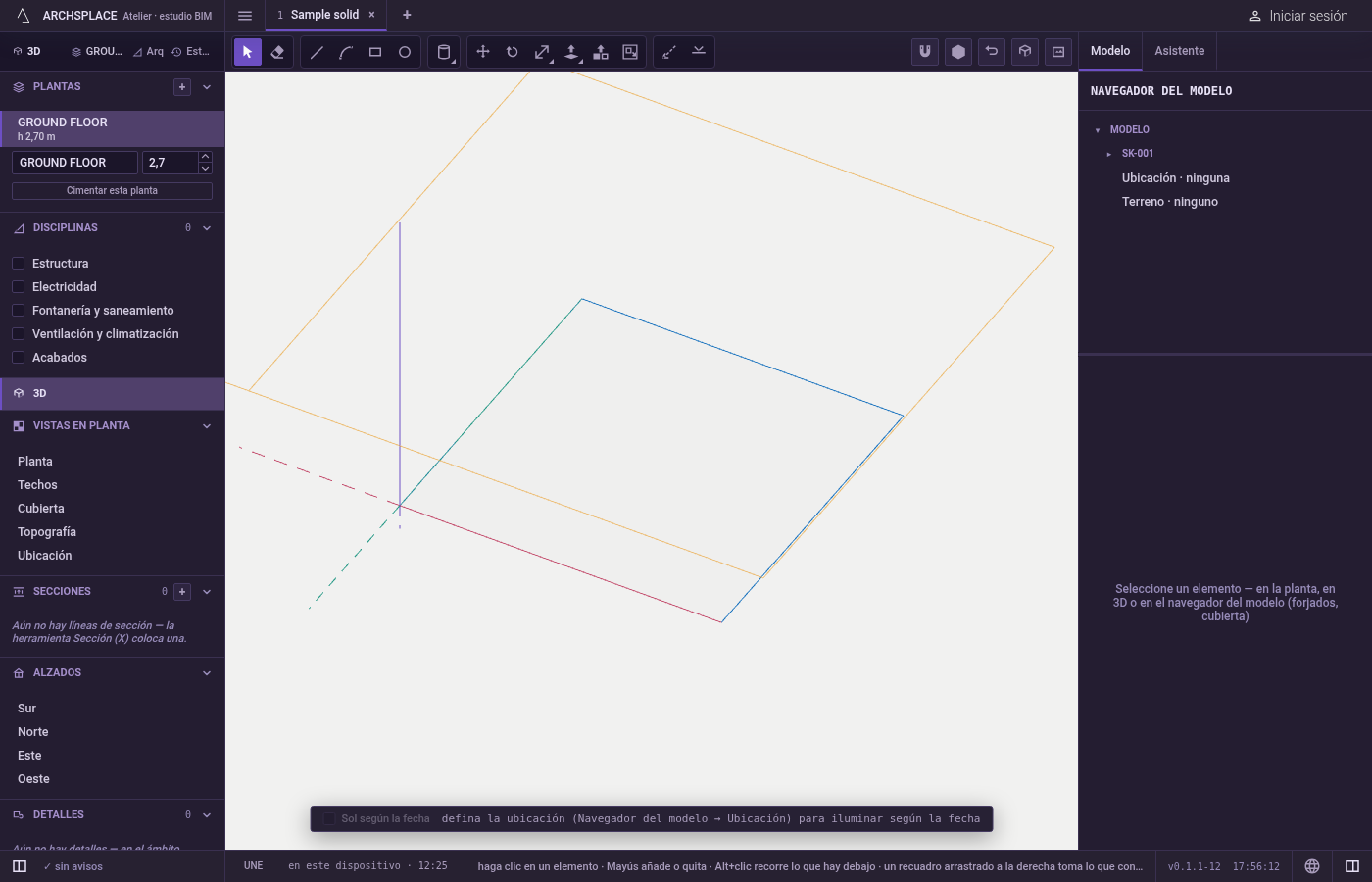

Elija qué desfasar. Para desfasar solo algunas líneas, selecciónelas antes con Seleccionar; si no, vaya directamente a la herramienta.

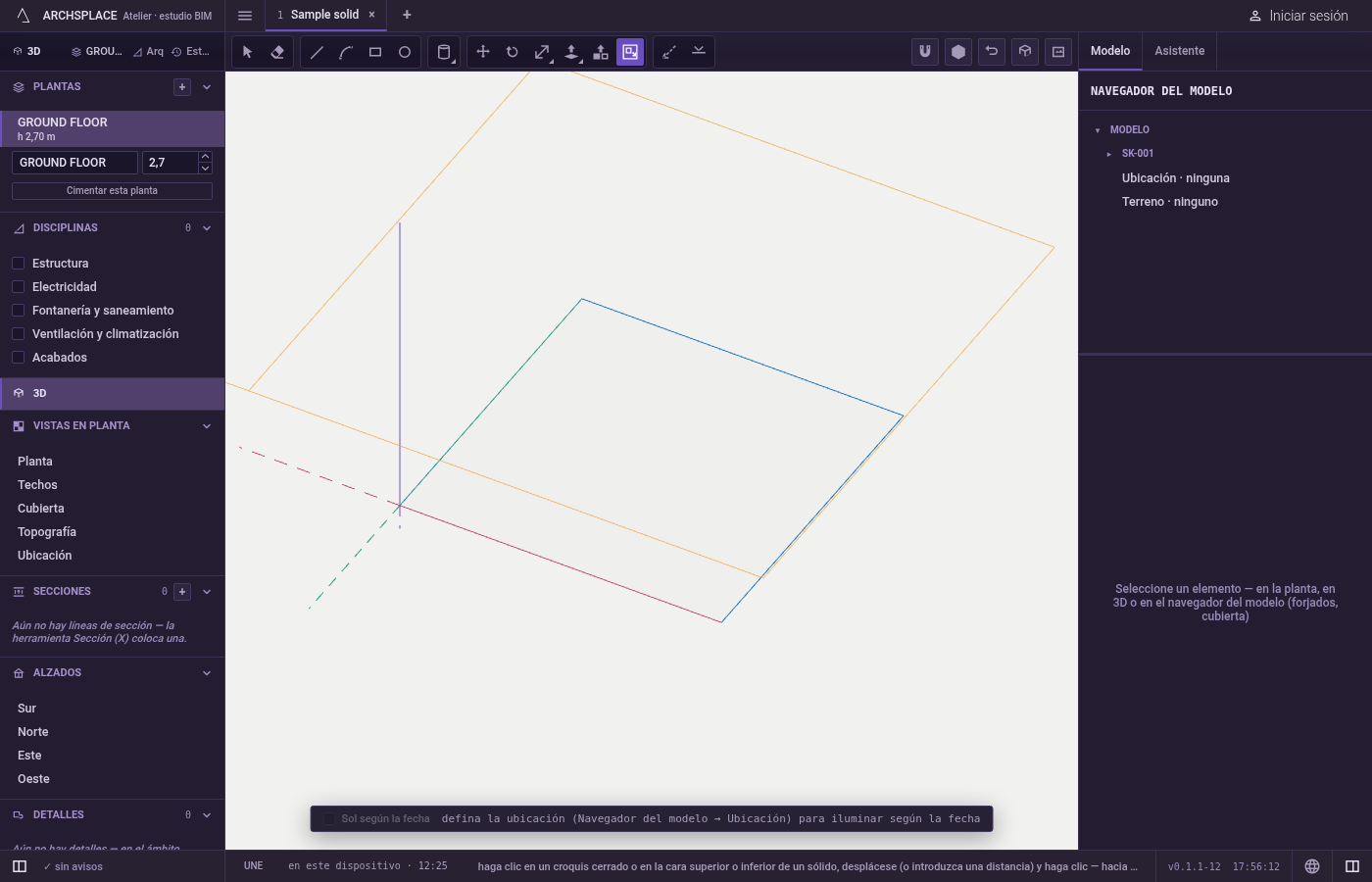

Tome la herramienta. Pulse
F, o haga clic en Desfase.

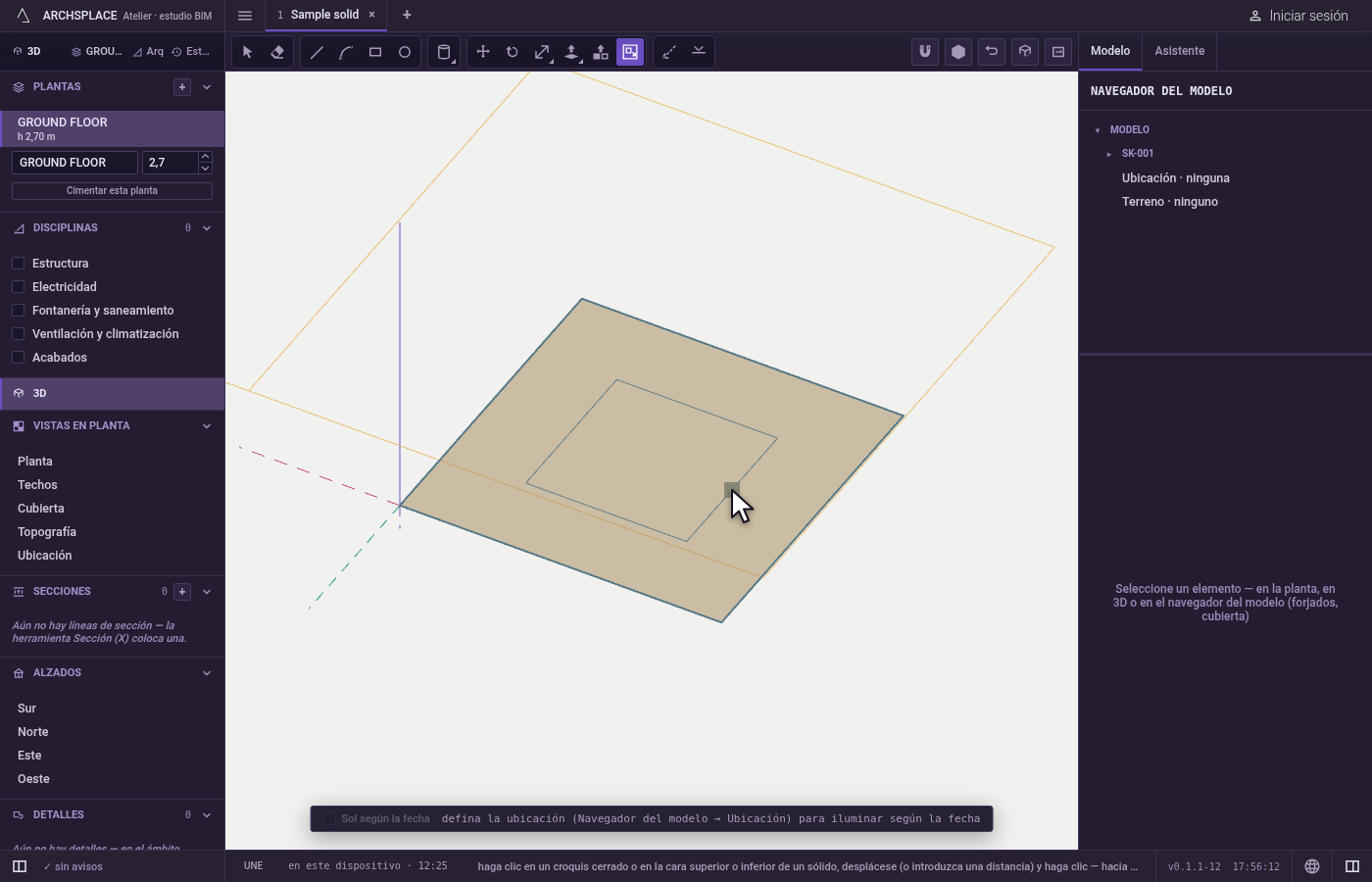

Haga clic en la cara. Se ilumina en naranja antes del clic. Con líneas seleccionadas antes, un clic en cualquier sitio las toma como una cadena.

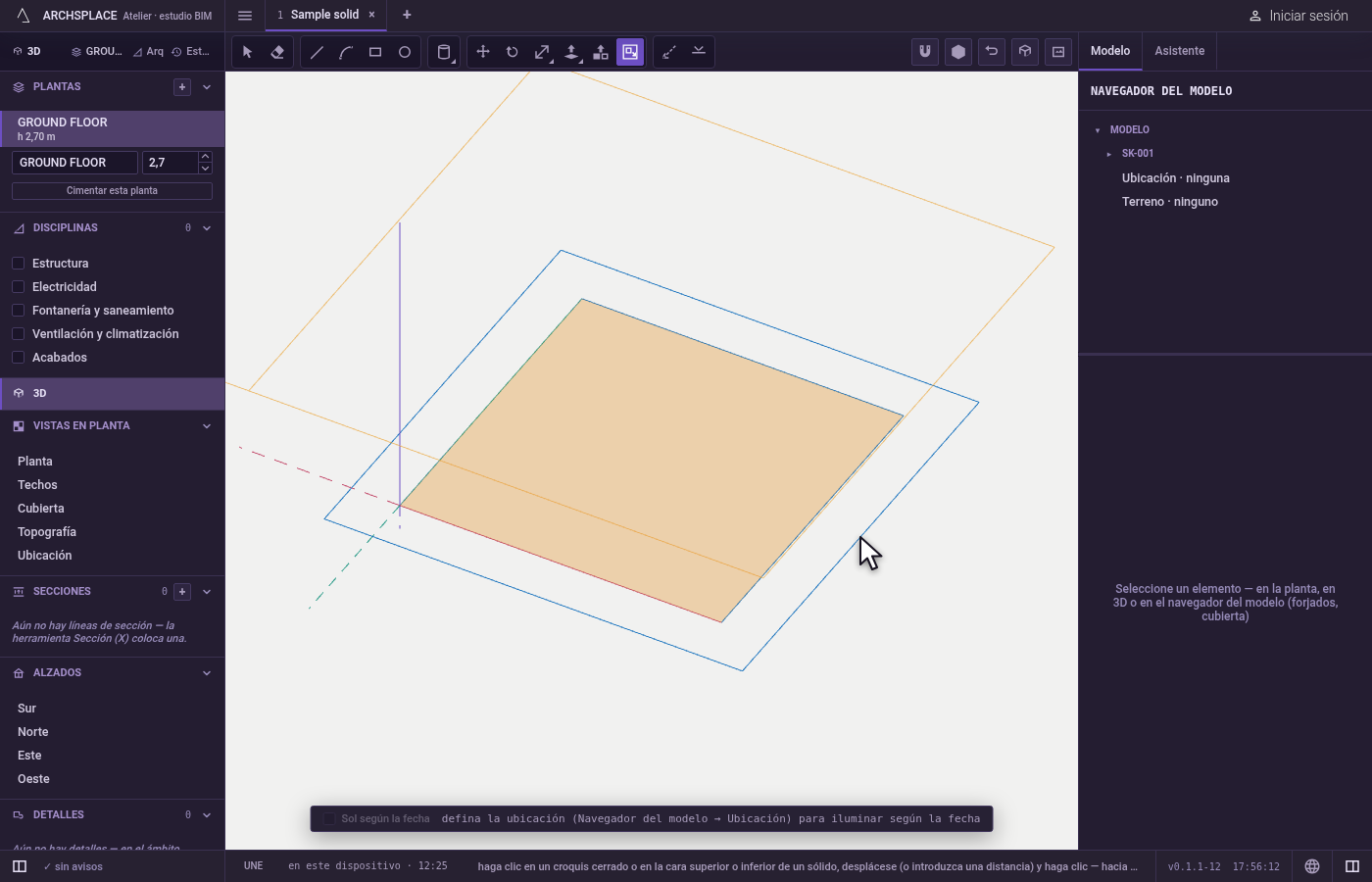

Muévase hacia dentro o hacia fuera. El nuevo contorno sigue al puntero: hacia dentro se reduce, hacia fuera crece.

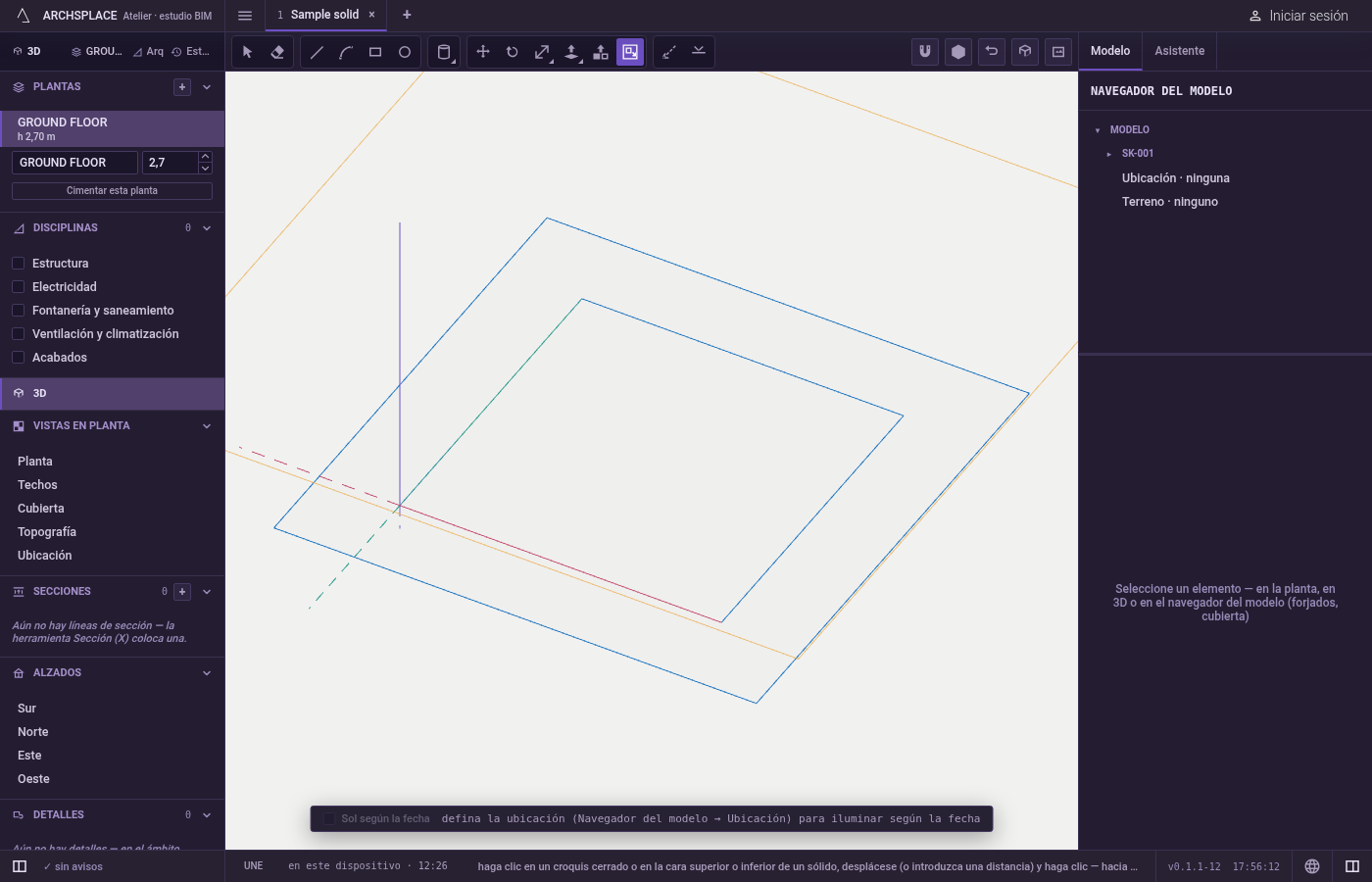

Confirme. Haga clic, o escriba la distancia y pulse
Intro; una distancia escrita va hacia el lado en el que está el puntero. Un doble clic en una cara repite la última distancia.Esclo suelta.
Qué rechaza
- Una distancia que hace desaparecer el contorno. Un desfase que reduciría el contorno a nada no dibuja nada, y un aviso le pide que use una distancia menor.
- Líneas que no forman una sola cadena en un mismo plano. Las líneas seleccionadas solo se desfasan juntas cuando pertenecen a las mismas líneas dibujadas, se unen extremo con extremo y están en un mismo plano; si no, el clic toma la cara que hay bajo el puntero.
- Muros, forjados y cubiertas. Esta herramienta no desfasa sus caras; un clic sobre ellas no hace nada.
Qué escribe en el contrato
Cada desfase es un paso que se puede deshacer y que añade las líneas nuevas a la geometría dibujada del modelo, o del componente que tenga abierto. Donde cruzan otras líneas se parten entre sí, y sobre la cara de un sólido pasan a formar parte del sólido y dividen esa cara.
Relacionado
Preguntas frecuentes
¿Cómo hago un marco dentro de una cara?
Tome Desfase (F), haga clic en la cara, muévase hacia dentro y haga clic, o escriba el ancho del marco y pulse Intro. El nuevo contorno divide la cara en un marco y una cara interior que puede empujar hacia dentro.
¿Puedo desfasar solo algunas aristas?
Sí. Seleccione antes las aristas, todas de las mismas líneas dibujadas y en un mismo plano, y luego tome Desfase: se desfasan juntas como una sola cadena, haga clic donde haga clic.
¿Un arco desfasado sigue siendo un arco?
Sí. Un arco o un círculo se desfasa en otra curva única, así que se puede seguir tomando y borrando entero.
