Muro dibuja muros en la planta encadenados: cada muro es un eje entre dos clics, o entre un clic y una longitud que introduce, con el espesor del tipo de muro elegido junto a las herramientas. Un extremo que coloca sobre el extremo de otro muro se une a él, y cada muro entra en el proyecto exactamente como lo ha dibujado.

Qué es

Muro es la herramienta de la planta para los muros. Cada muro es un eje entre dos puntos, y su espesor y sus capas vienen de su tipo de muro, elegido en la lista que hay junto a las herramientas. El espesor se reparte por igual a ambos lados del eje. La herramienta encadena: el final de un muro es el inicio del siguiente, hasta que termine la cadena.

Un extremo que coloca sobre el extremo de otro muro se une a él. En cualquier punto del cuadrado que cubre ese extremo, o en una de las esquinas que dibuja, su extremo adopta el extremo del eje de ese muro, de modo que los dos muros se encuentran en una sola esquina. En cualquier otro sitio, el extremo se queda exactamente donde lo coloca: dentro de otro muro, simplemente se detiene contra él, y en espacio libre queda como extremo libre. Cada muro se escribe en el momento en que lo dibuja, y después nada lo parte, lo suelda ni lo desplaza sin que usted lo sepa.

Cuándo usarlo

Para trazar una planta nueva, muro a muro.
Para añadir un tabique entre muros que ya existen.
Para pasar un levantamiento a la planta, escribiendo cada medida tal como se tomó.
Para volver a dibujar un plano antiguo cargado como calco de fondo, escribiendo sus longitudes.

Los pasos

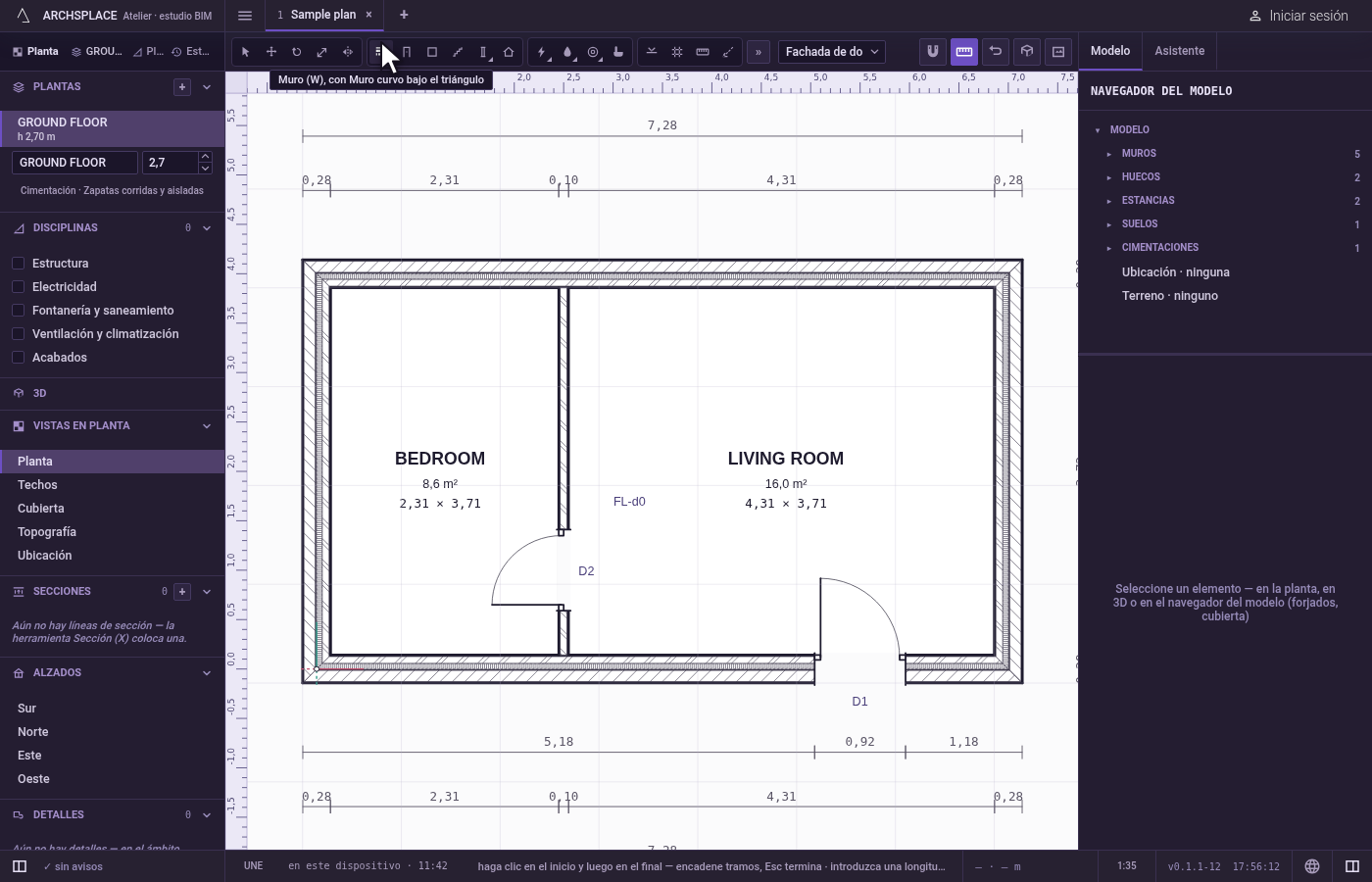

Tome la herramienta. Pulse W, o haga clic en el botón Muro. Mientras tiene en la mano una herramienta de dibujo, una rejilla suave cubre la planta, y la barra de estado, al pie de la ventana, indica qué hacer: clic en el inicio, clic en el final, Esc termina la cadena, escriba una longitud y pulse Intro.
Elija el tipo de muro. La lista junto a las herramientas ofrece los tipos de la plantilla de su proyecto, como una fachada de doble hoja de ladrillo o un tabique de ladrillo hueco doble en un proyecto con la plantilla española. Elija uno antes del primer clic. Los muros siguientes lo adoptan hasta que elija otro, y la silueta muestra su espesor.

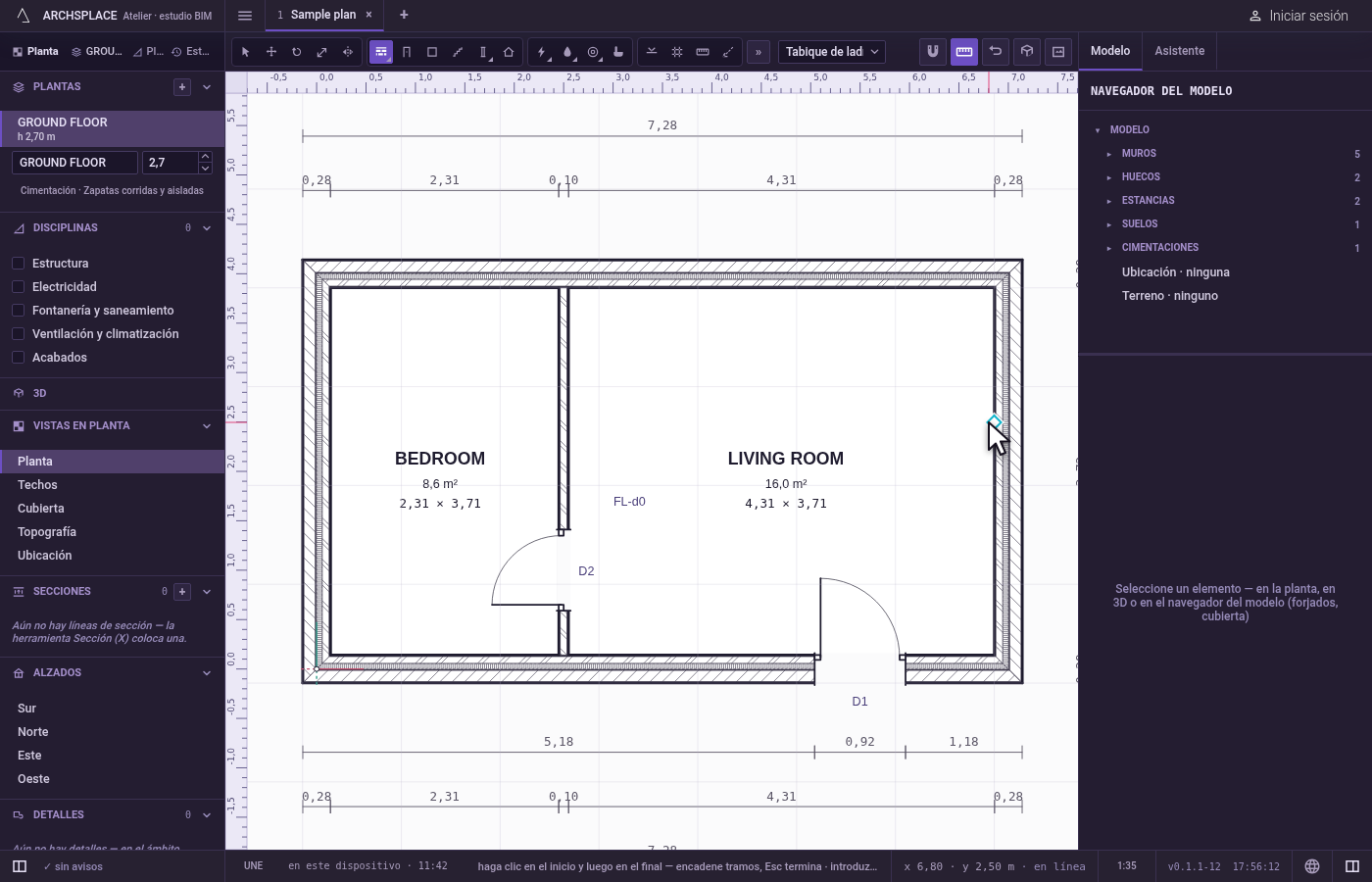

Haga clic en el inicio. El imán fija el cursor en lo más cercano a su alcance: el extremo o la esquina de un muro, un punto medio, el centro de un hueco, un cruce, una cara, una línea de eje o una guía, cada uno con su propio marcador (consulte El imán). A la derecha de la barra de estado, la posición del cursor va seguida del nombre de lo que ha encontrado el imán. Haga clic: el inicio cae en el punto que muestra el marcador. Todavía no se escribe nada.

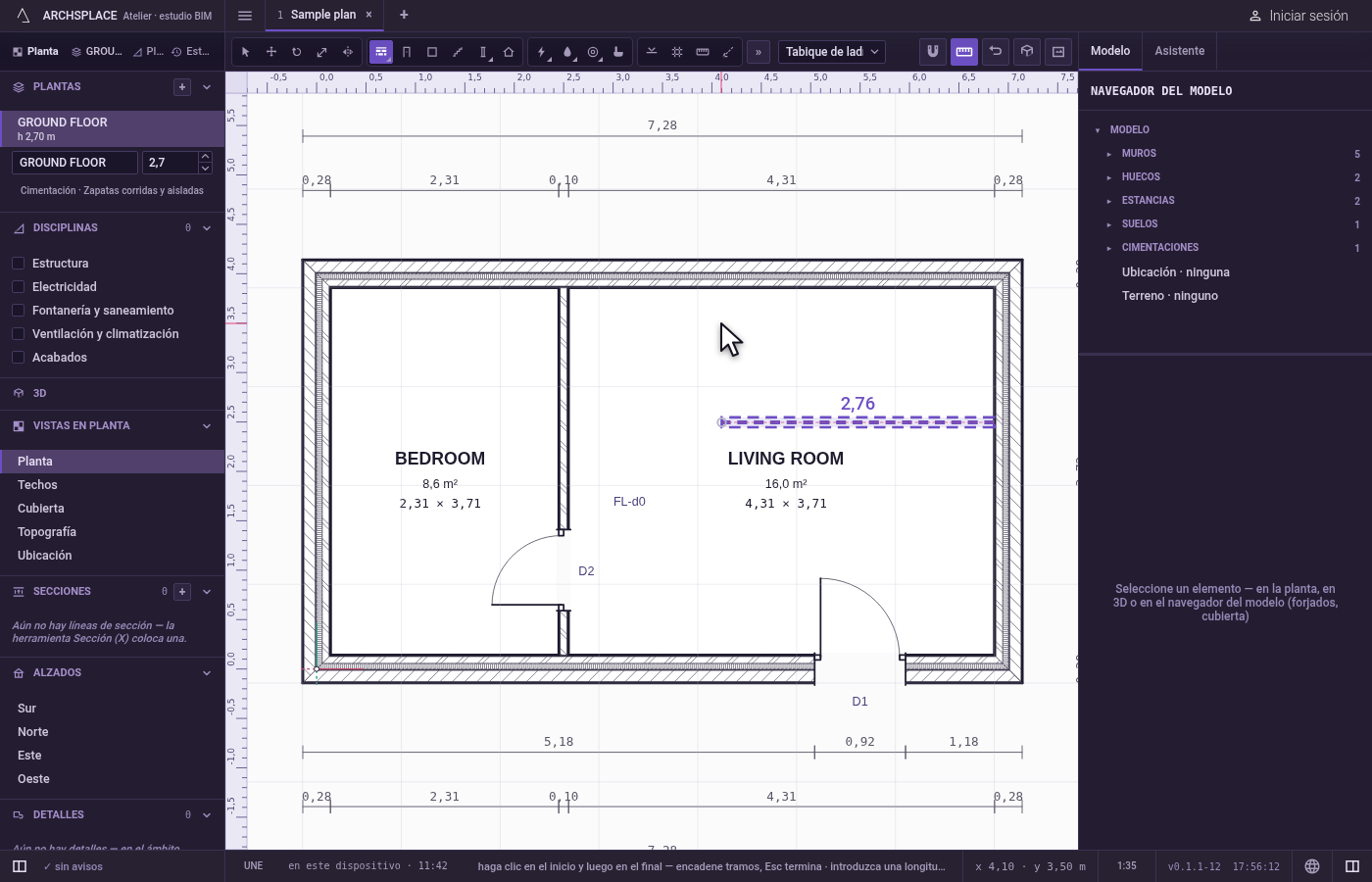

Apunte hacia donde va el muro. Una línea sale del inicio y sigue al cursor, con su longitud escrita en el centro. Cerca de la horizontal o la vertical que pasan por el inicio, el cursor se ajusta a esa línea y una guía discontinua la muestra. Mantenga pulsada Mayús para que el muro quede horizontal o vertical, según lo que esté más cerca. F8 mantiene ese bloqueo hasta que la vuelva a pulsar.
Haga clic en el final, o escriba la longitud. Haga clic donde termina el muro, con el imán. O escriba la longitud en las unidades del proyecto: lo que escribe sustituye a la longitud mostrada en la línea, Retroceso borra el último carácter e Intro dibuja el muro con esa longitud hacia el cursor.

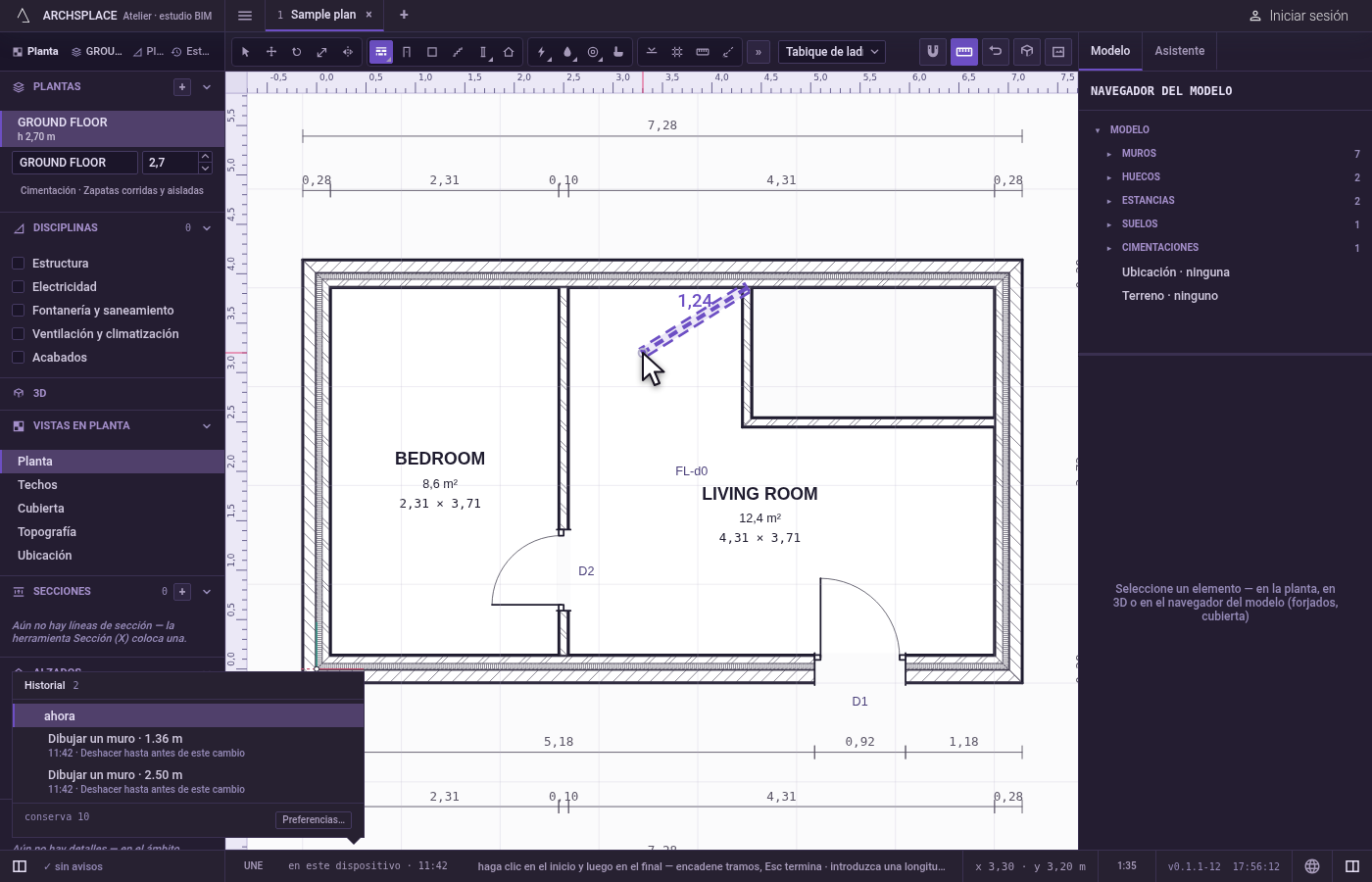

Siga la cadena. El final del muro es el inicio del siguiente, y la línea ya sale de él. Cada clic o cada longitud introducida añade un muro más. El Historial de la barra de estado los enumera uno a uno.

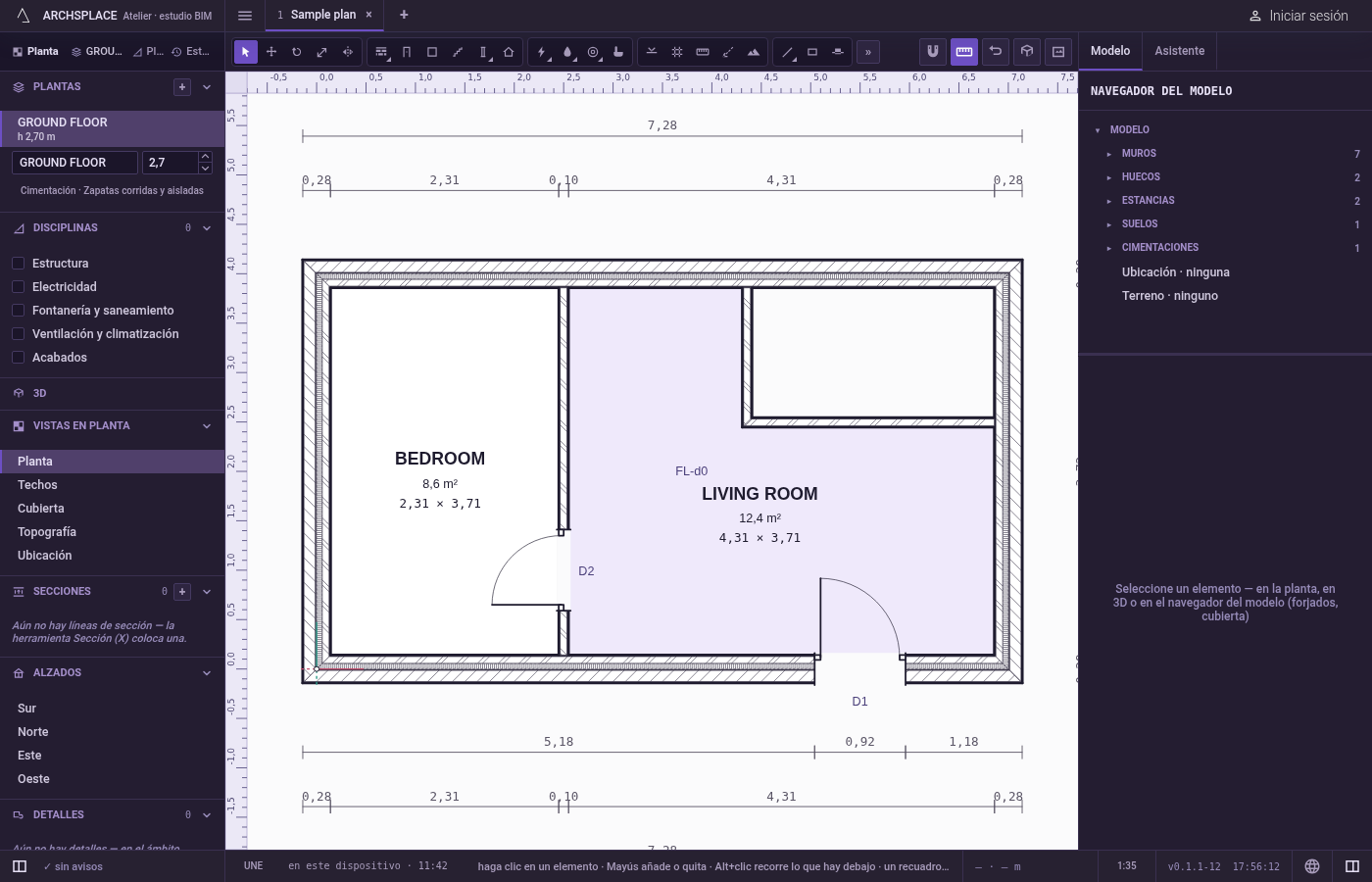

Termine la cadena. Haga clic con el botón derecho para terminar la cadena y conservar la herramienta para una nueva. Esc termina la cadena y le devuelve Seleccionar.

Qué rechaza

Dibujar sin ningún proyecto abierto. La barra de estado indica que no hay ningún proyecto abierto y le pide que abra o cree uno.
Un segundo clic en el inicio. Un clic dentro del alcance del imán alrededor del inicio no dibuja nada, y la herramienta espera otro.
Una longitud introducida que no es una longitud. Cero, un número negativo o menos de un milímetro no dibujan nada, y la cadena se queda donde estaba.
Un muro de menos de un centímetro. El proyecto lo rechaza al construirse: la barra de estado cuenta un error más, y su lista indica que el muro no tiene longitud, con un botón que elimina la entrada.
Un muro exactamente encima de otro. Un muro cuyos dos extremos caen sobre los dos extremos de un muro que ya existe en la planta se rechaza del mismo modo, y su mensaje nombra el muro que hay debajo.

Qué escribe en el contrato

Cada muro añade una entrada al final de la lista de muros del proyecto en el momento en que se dibuja, como un paso que se anula con un solo Deshacer. La entrada indica la planta abierta en la vista, los dos extremos del eje en metros, la clave del tipo de muro y la fase en la que dibuja la vista. No se escribe nada más: ni espesor, ni esquina, ni estancia, ni zapata. El espesor viene del tipo, y las esquinas, los cruces, las estancias cerradas y las zapatas bajo la planta más baja se deducen de los muros cada vez que se construye el proyecto. Un extremo que se ha unido al extremo de otro muro se escribe exactamente en el extremo de ese muro, y eso es lo que los convierte en una sola esquina.
