Círculo por 2 puntos en el editor de piezas

Círculo por 2 puntos dibuja una junta redonda dentro de la pieza de un patrón a partir de los dos extremos de su diámetro. El círculo es una sola junta, y debe quedar entero dentro de la pieza.

Qué es

Círculo por 2 puntos dibuja un círculo que pasa por dos puntos que indica, que son los dos extremos de su diámetro. Su centro está a medio camino entre ellos. Los puntos se ajustan a las esquinas de la pieza, los puntos medios de sus lados, su centro, sus bordes y las juntas ya dibujadas, de modo que un círculo puede encajar exactamente entre dos de ellos. El círculo es una sola junta, que se selecciona, se desplaza y se borra entera.

Es el mismo Círculo por 2 puntos que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

Cuándo usarlo

Para encajar un círculo exactamente entre dos puntos que ya tiene, como los puntos medios de dos lados de la pieza.
Para dibujar un círculo cuyo diámetro es la longitud de una junta existente.
Cuando conoce el centro y el radio, Círculo es más rápido.

Los pasos

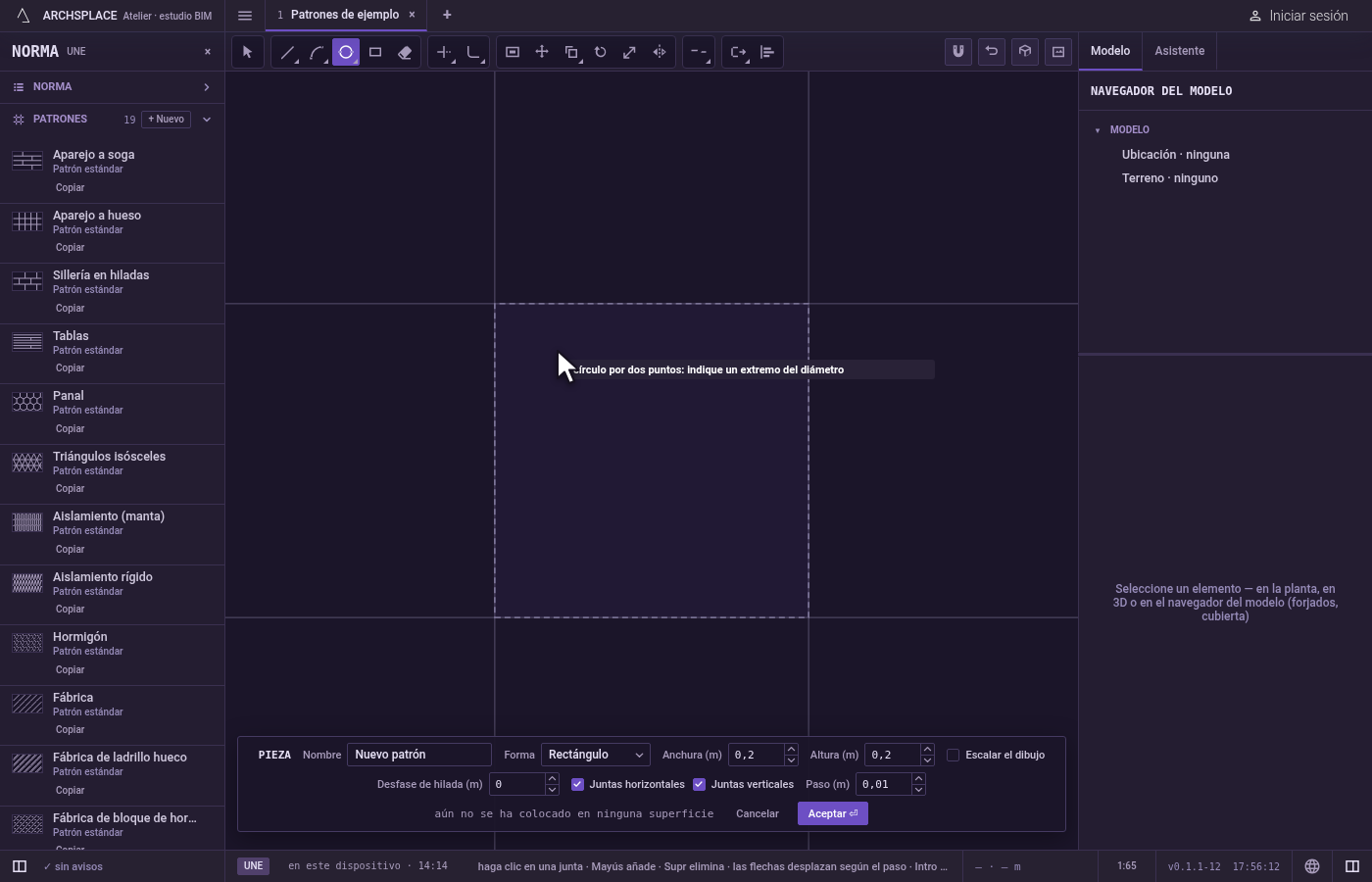

Tome la herramienta. Escriba C y luego D una detrás de otra, o haga clic en Círculo por 2 puntos en la barra. Comparte botón con Círculo, Círculo por 3 puntos y Polígono. La C abre Círculo un instante, y la D completa esta herramienta.

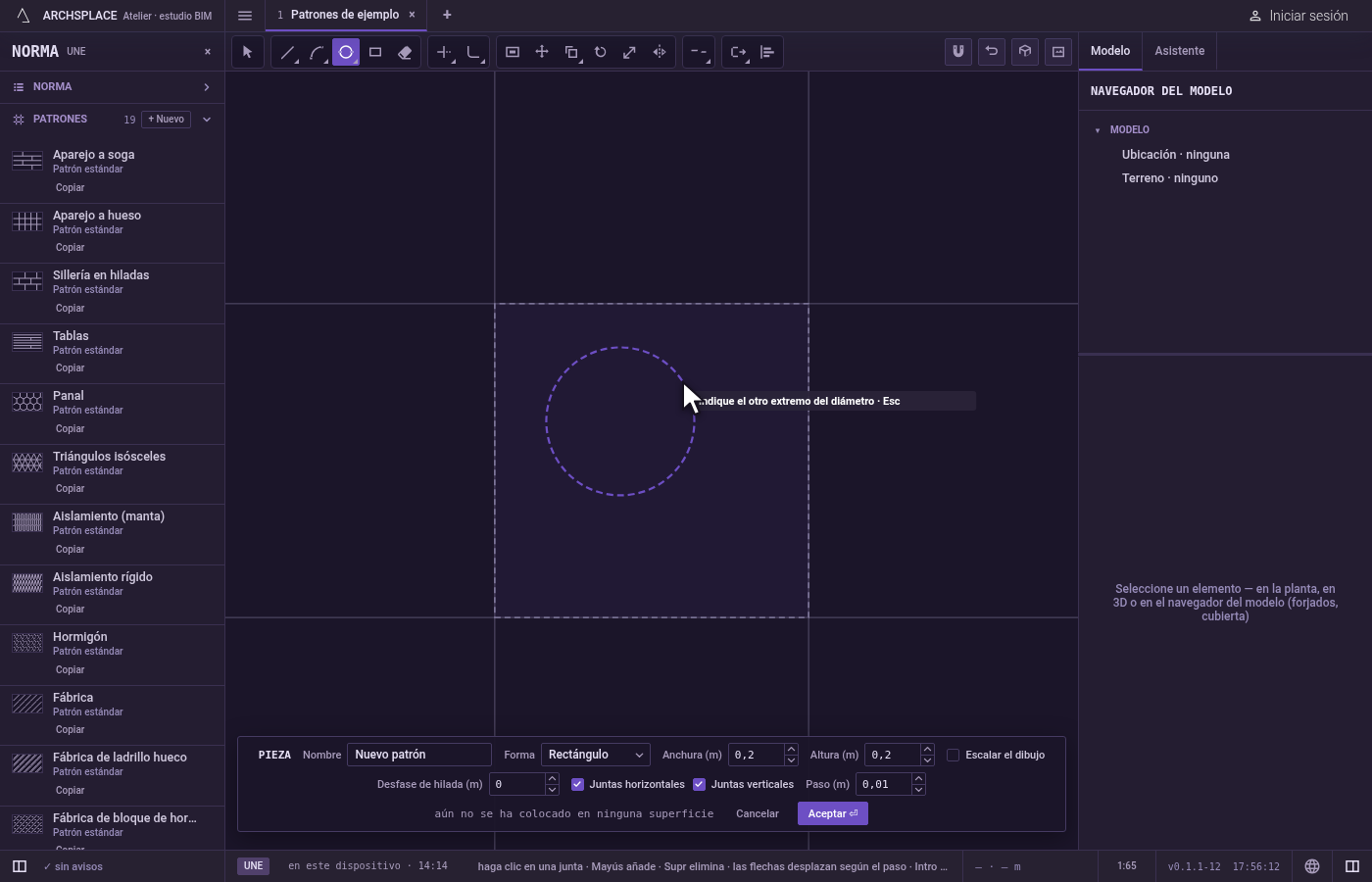

Indique un extremo del diámetro. Haga clic en él, o escriba x;y y pulse Intro, medido desde la esquina inferior izquierda de la pieza.

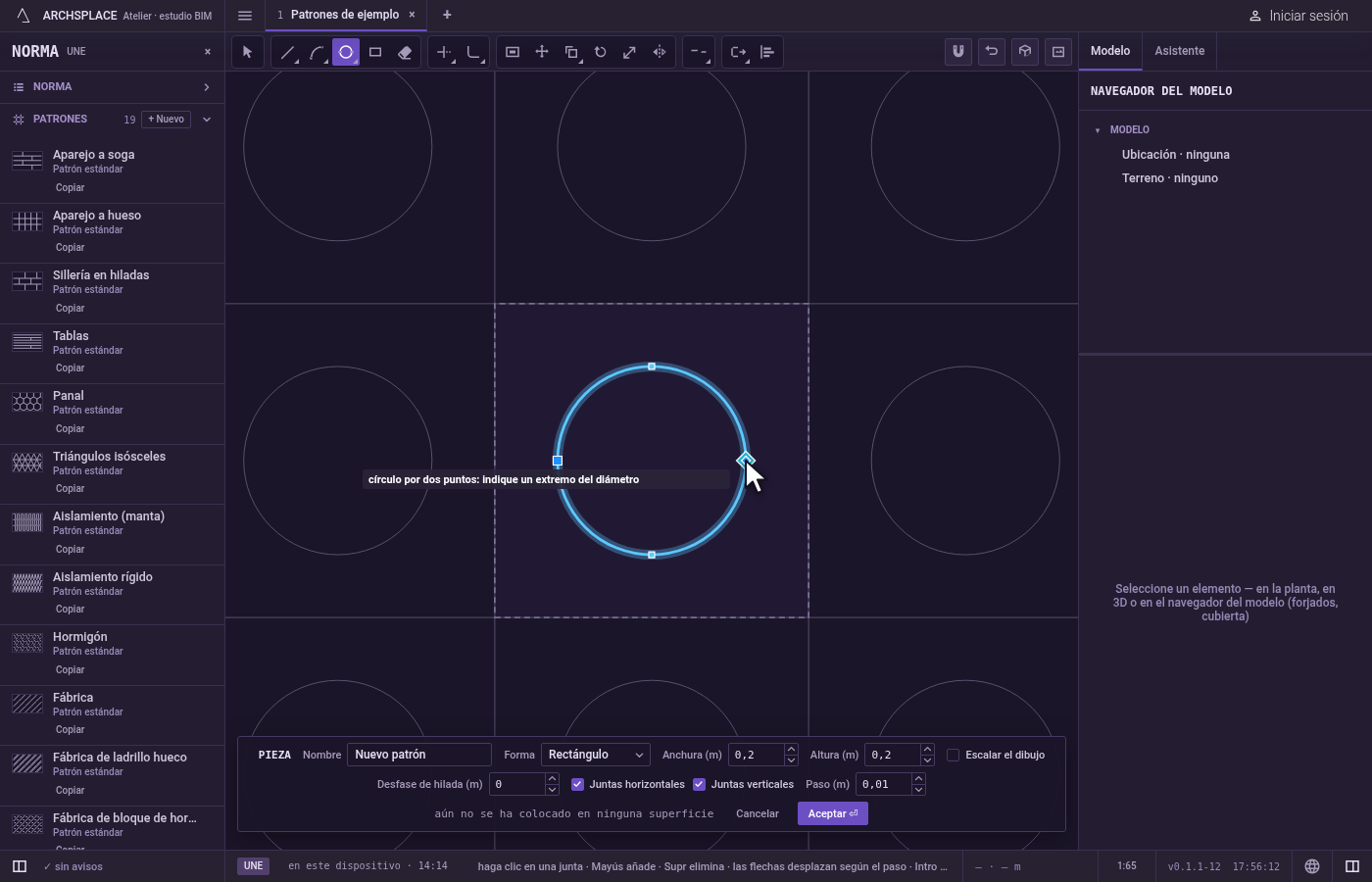

Indique el otro extremo. Un círculo de silueta sigue al puntero. Haga clic en el otro extremo, o escríbalo como un punto medido desde el primer extremo (@dx;dy, o @d<ángulo) y pulse Intro. Si la silueta aparece con el color de rechazo, el clic se rechazaría.

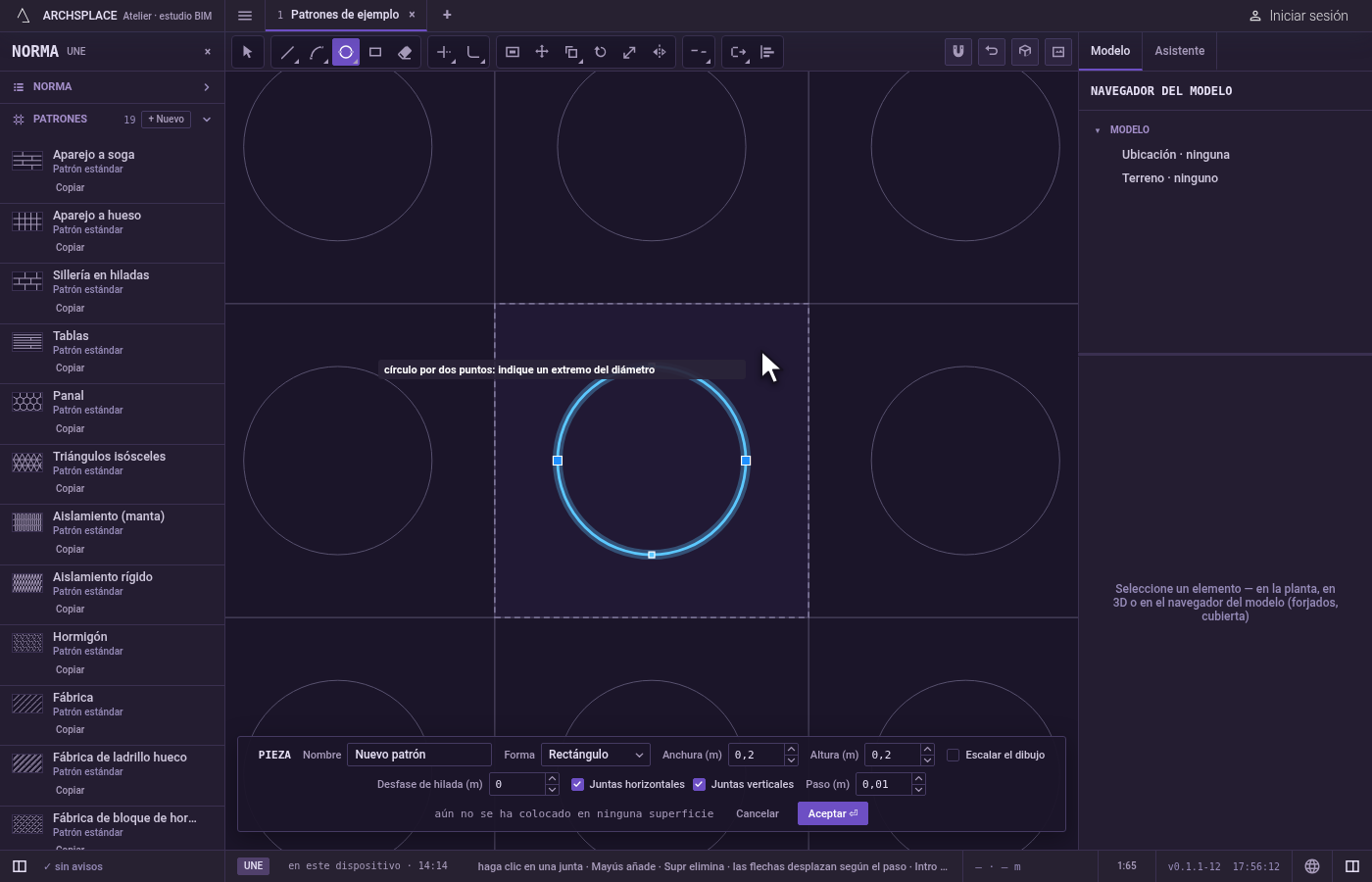

Dibuje el siguiente o termine. El círculo se queda, seleccionado, y la herramienta espera un nuevo primer punto. Esc descarta el primer punto y luego deja la herramienta por Seleccionar. Ctrl+Z deshace el último círculo. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Un círculo que sale de la pieza. Si alguna parte de él quedara fuera de la pieza, no se dibuja nada, y el editor dice una forma debe quedar dentro del módulo.
Dos puntos que son uno. No forman ninguna figura, y la indicación dice ese punto no forma ninguna figura.
Un círculo demasiado pequeño. Se rechaza un círculo de radio inferior a un milímetro con no se admite una junta de menos de 1 mm.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Un círculo se guarda como una sola junta cerrada formada por dos semicircunferencias. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cuándo es más fácil un círculo por dos puntos que un círculo por su centro?

Cuando conoce dos puntos opuestos del círculo, por ejemplo los puntos medios de dos lados de la pieza, o los extremos de una junta existente. El círculo encaja exactamente entre ellos.

¿Puedo escribir el diámetro?

No como un solo número. Después del primer extremo, escriba el segundo como un punto: @0.1;0 lo coloca 10 cm a la derecha con el proyecto en metros, o @0.1<90 en vertical hacia arriba.
