Cota
Cota coloca en tres clics una línea acotada en la planta: los dos puntos que mide y luego dónde va la línea. Su valor siempre se mide a partir de los puntos, nunca se escribe.
Qué es
Cota añade a la planta una cota propia, además de las que la planta dibuja por sí sola. Mide la distancia en línea recta entre dos puntos, a lo largo de la línea que los une, y su línea queda a la distancia de ellos que indique con el tercer clic. El valor se mide, nunca se escribe: lee los puntos tal como están, en las unidades del proyecto.
La planta ya acota por sí sola las fachadas y los huecos. Use esta herramienta para lo que quiera mostrar además.
Cuándo usarlo
- Para mostrar un paso libre, el ancho de una estancia o la distancia entre dos elementos que las cotas automáticas no muestran.
- Para acotar algo inclinado, a lo largo de la línea que mide.
Los pasos

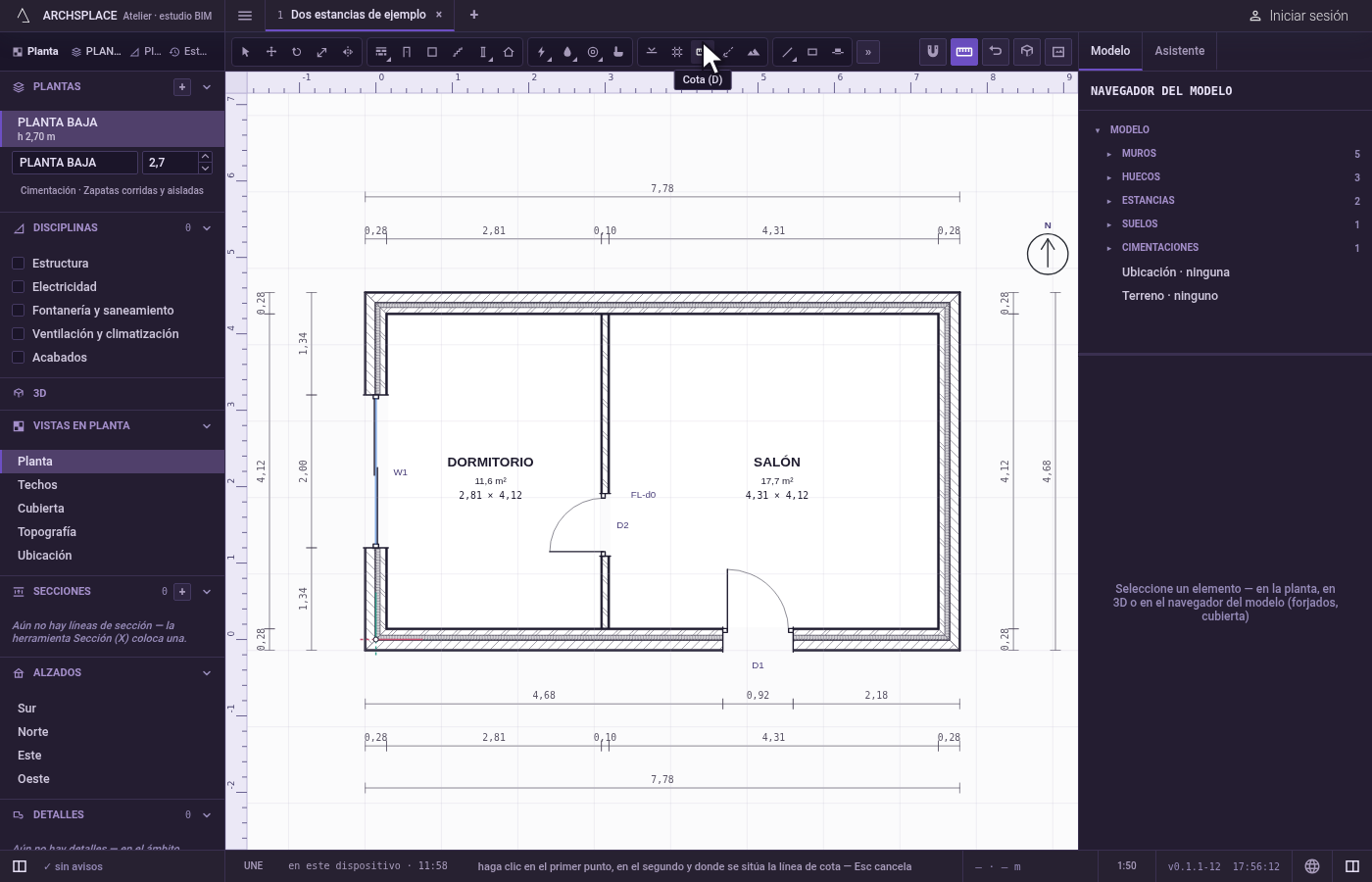

Tome la herramienta. Pulse
D, o haga clic en el botón Cota. La barra de estado le indica que haga clic en el primer punto, en el segundo y luego donde va la línea, y que Esc cancela.
Haga clic en el primer punto. El imán fija el clic en la esquina de un muro, un punto medio, la jamba de un hueco u otro punto a su alcance, de modo que la cota mide exactamente ese punto.

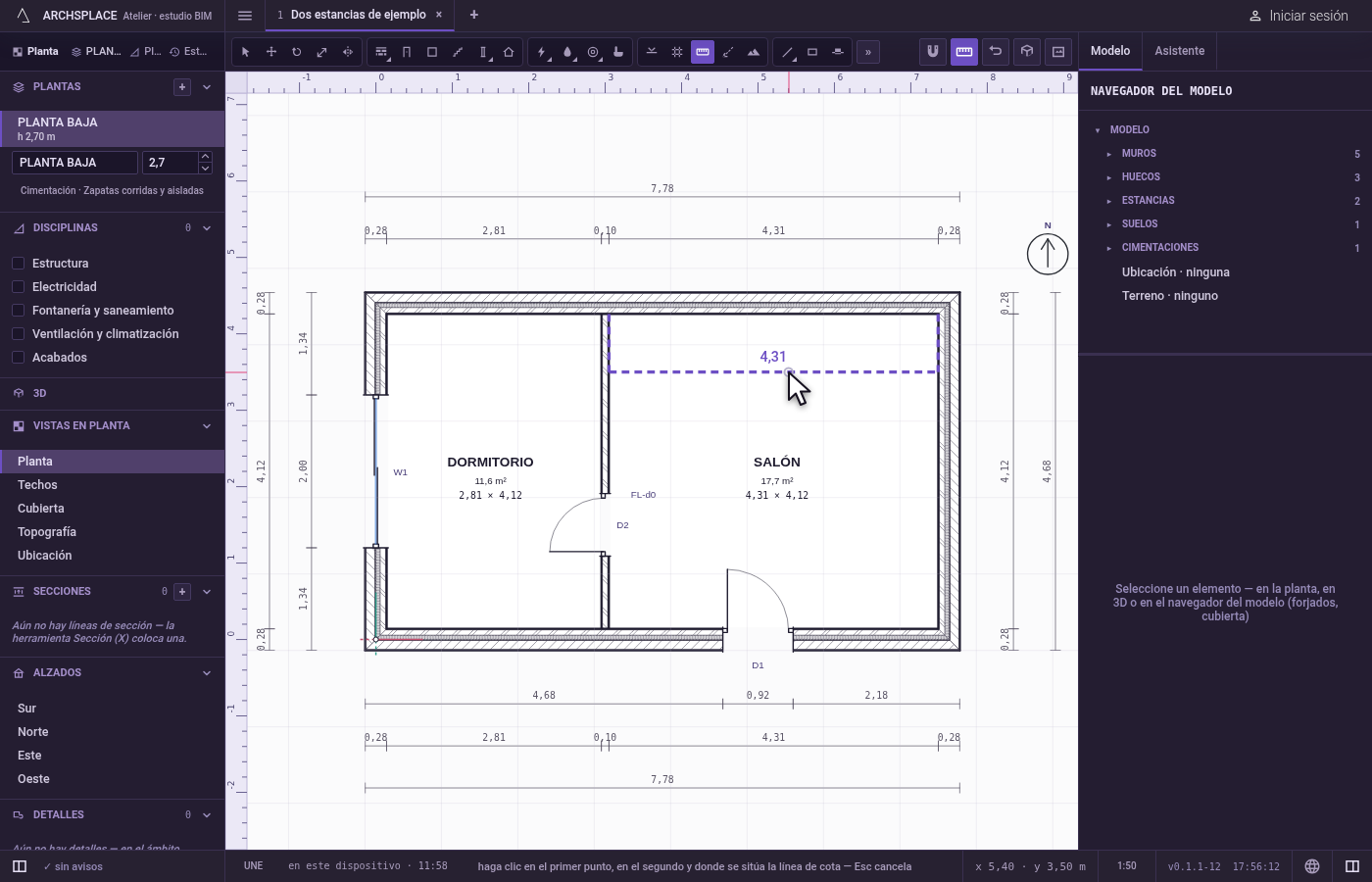

Haga clic en el segundo punto. Los dos puntos deben estar separados más que el alcance del imán.

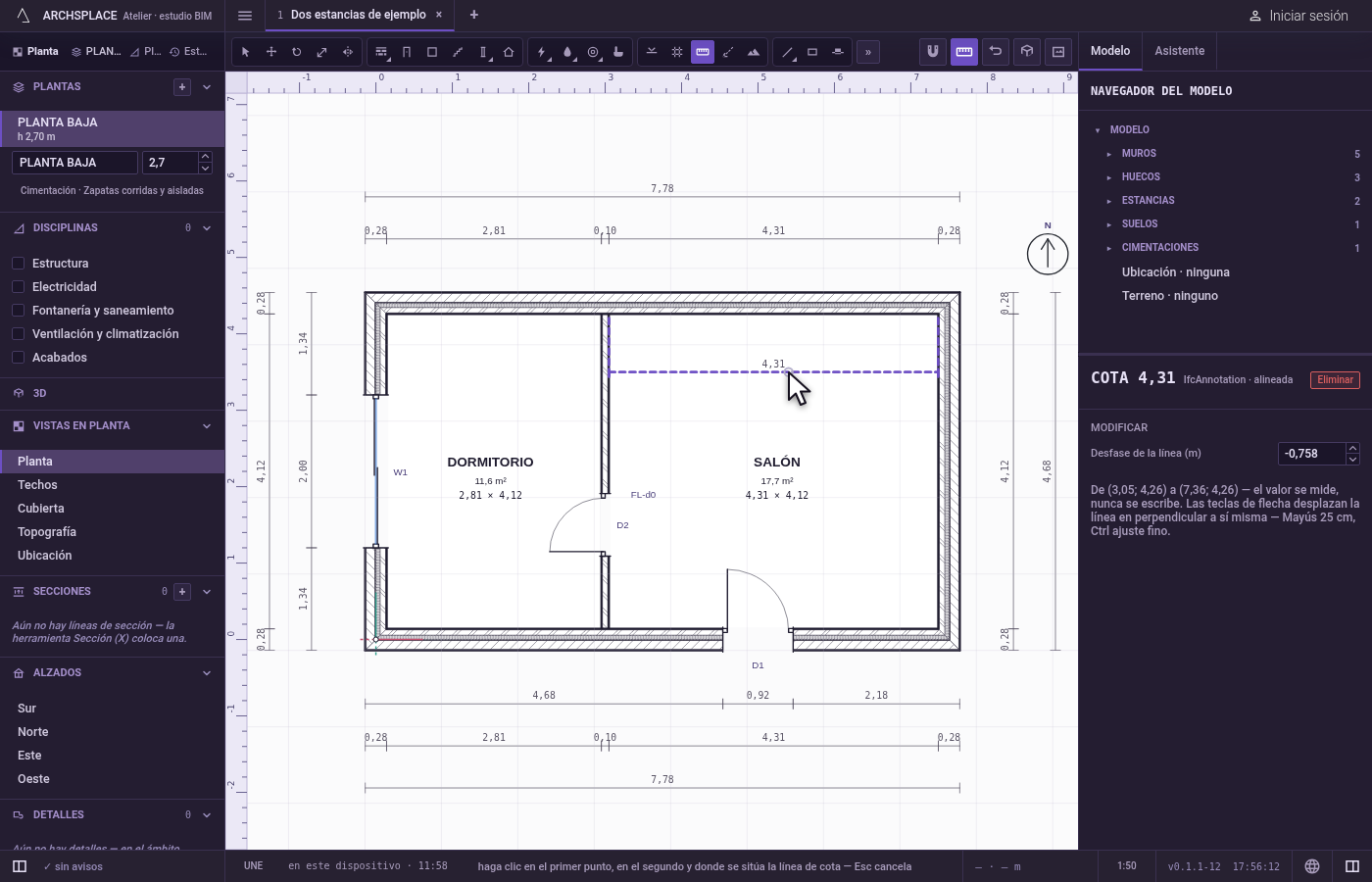

Haga clic donde va la línea. La cota sigue al cursor, con sus líneas de referencia y su valor visibles, a la distancia de los dos puntos a la que está el cursor. Haga clic para colocarla. La cota queda seleccionada y su panel se abre en su desfase; la herramienta sigue en su mano para la siguiente.
Qué rechaza
- Un valor escrito. Una cota no tiene un valor propio que escribir.
- Dos puntos en uno. Se ignora un segundo clic dentro del alcance del imán alrededor del primero.
- Desplazar sus puntos. Desplazar y Copiar rechazan una cota: mide dos puntos. Deslice su línea con las flechas o con su panel, o elimínela y coloque otra.
Qué escribe en el contrato
Una entrada nueva al final de la lista de cotas del proyecto, como un paso que se anula con un solo Deshacer: la planta, los dos puntos al milímetro y el desfase con signo de la línea respecto a ellos. El valor nunca se escribe: se mide cada vez que se dibuja la planta.
Conceptos
Preguntas frecuentes
¿Puedo escribir el valor de una cota?
No. Una cota mide los dos puntos sobre los que se colocó, así que siempre dice la verdad. Para cambiar el número, desplace lo que mide.
¿Cómo alejo una línea de cota del muro?
Seleccione la cota: escriba su Desfase de la línea en su panel, o deslice la línea con las flechas (Mayús para pasos de 25 cm, Ctrl para pasos más finos).
