Tubería
Tubería dibuja a mano una tubería entre dos clics, en la red elegida junto a las herramientas: agua fría, agua caliente, aguas residuales o pluviales. Sus extremos se unen a otras tuberías de la misma red, y su diámetro y su pendiente se fijan en su panel.
Qué es
Tubería dibuja a mano una tubería recta de un punto a otro. La lista junto a las herramientas elige su red; en un proyecto con la plantilla española, agua fría, agua caliente sanitaria, aguas residuales o aguas pluviales. La fontanería que el estudio traza por sí solo a partir de los puntos de fontanería no necesita esta herramienta; sirve para los tramos que quiera dibujar usted.
Una tubería es un elemento lineal, como un muro o una viga: un extremo que coloca sobre el extremo de otra tubería de la misma red se une a él, las tuberías seleccionadas muestran tiradores donde se encuentran y una unión se mueve con todas las tuberías que coinciden en ella.
Cuándo usarlo
- Para dibujar una tubería existente de un levantamiento.
- Para añadir un tramo que el trazado automático no hace, como una tubería de pluviales a lo largo de una terraza.
Los pasos

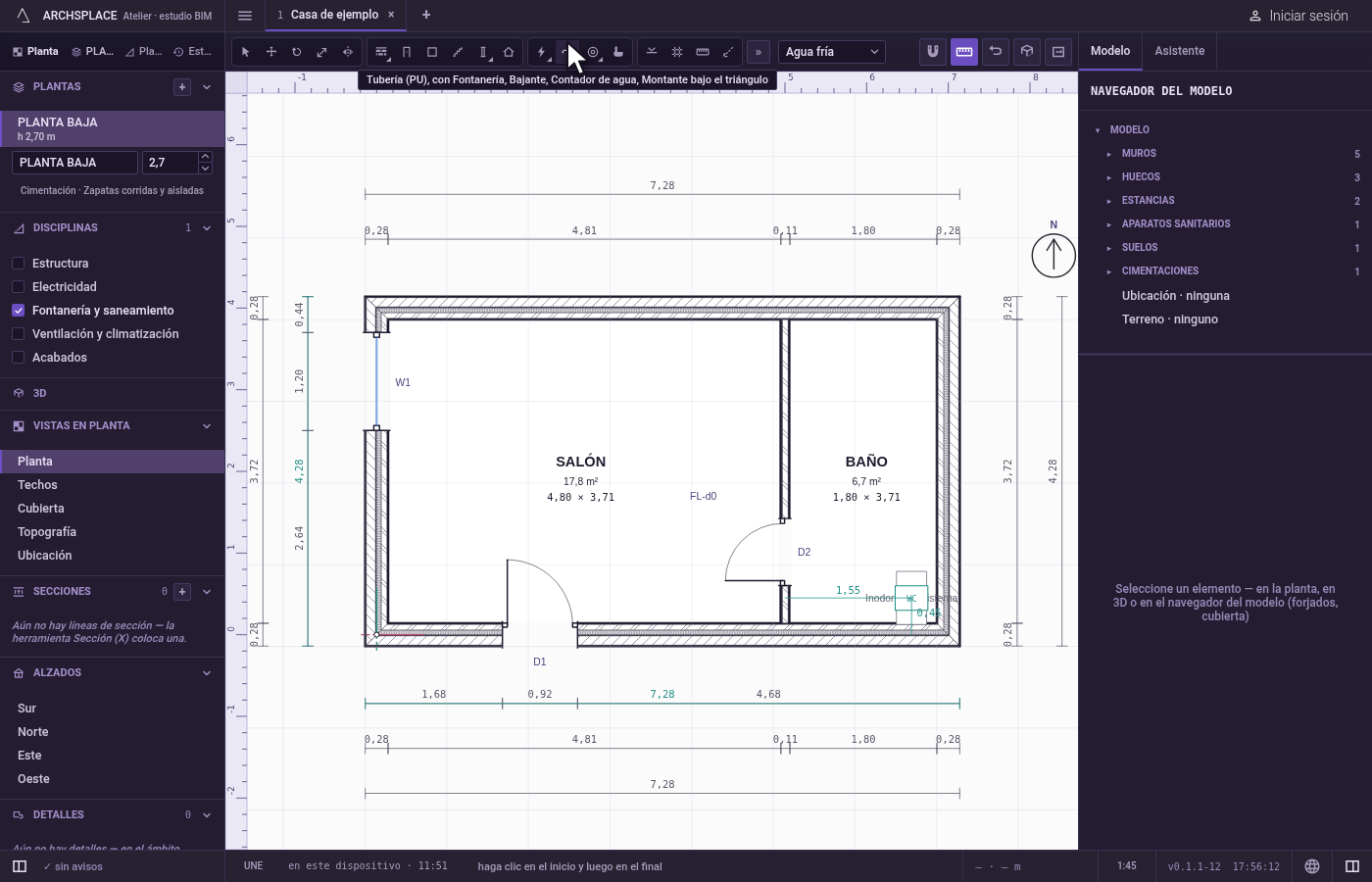

Tome la herramienta. Escriba rápidamente
Py luegoU, o elíjala en la barra de herramientas, donde comparte botón con las demás herramientas de fontanería. La barra de estado le indica que haga clic en el inicio y en el final.

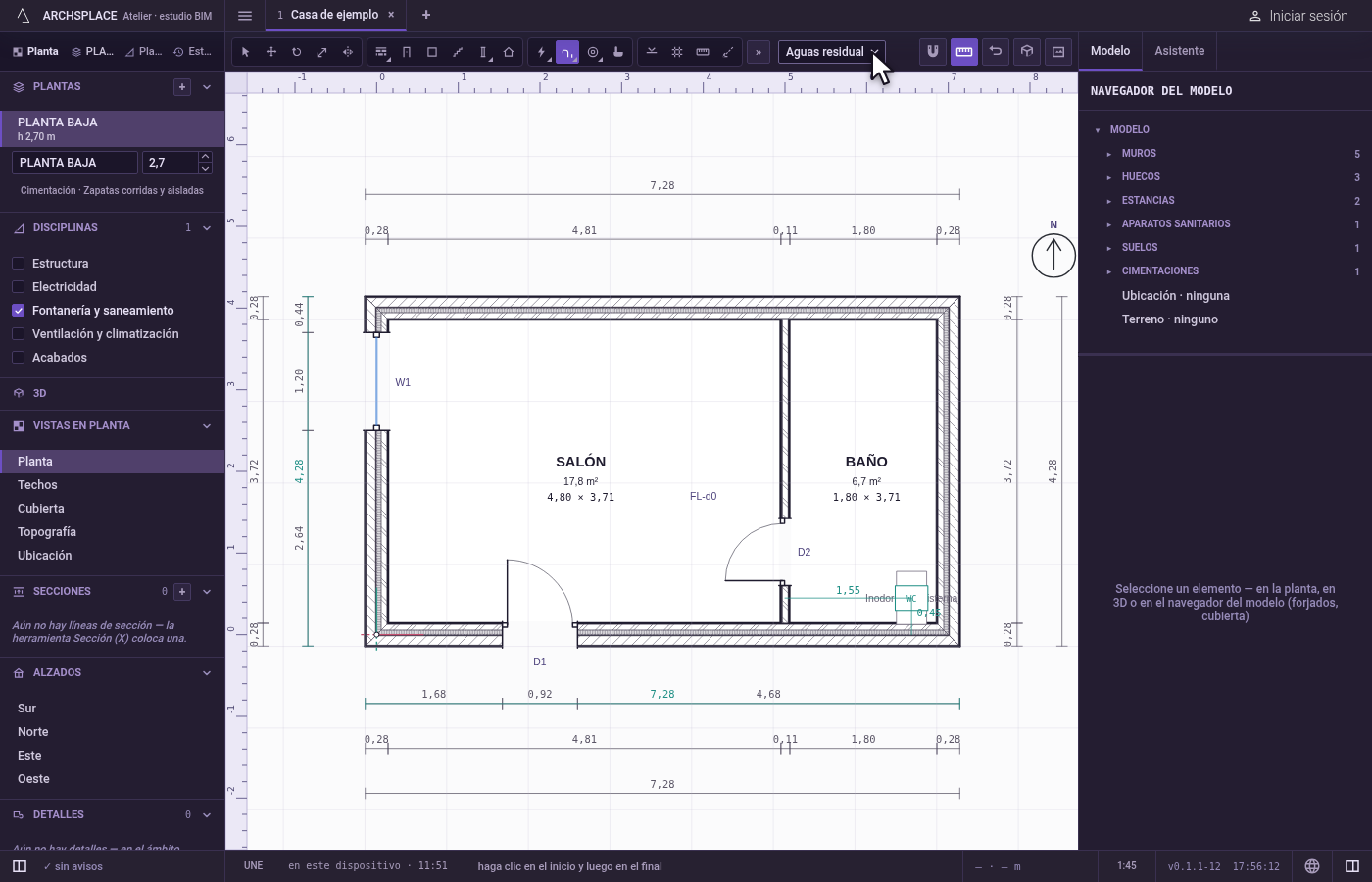

Elija la red. Elíjala en la lista que hay junto a las herramientas.
Haga clic en el inicio. El imán fija el clic en el punto más cercano a su alcance.

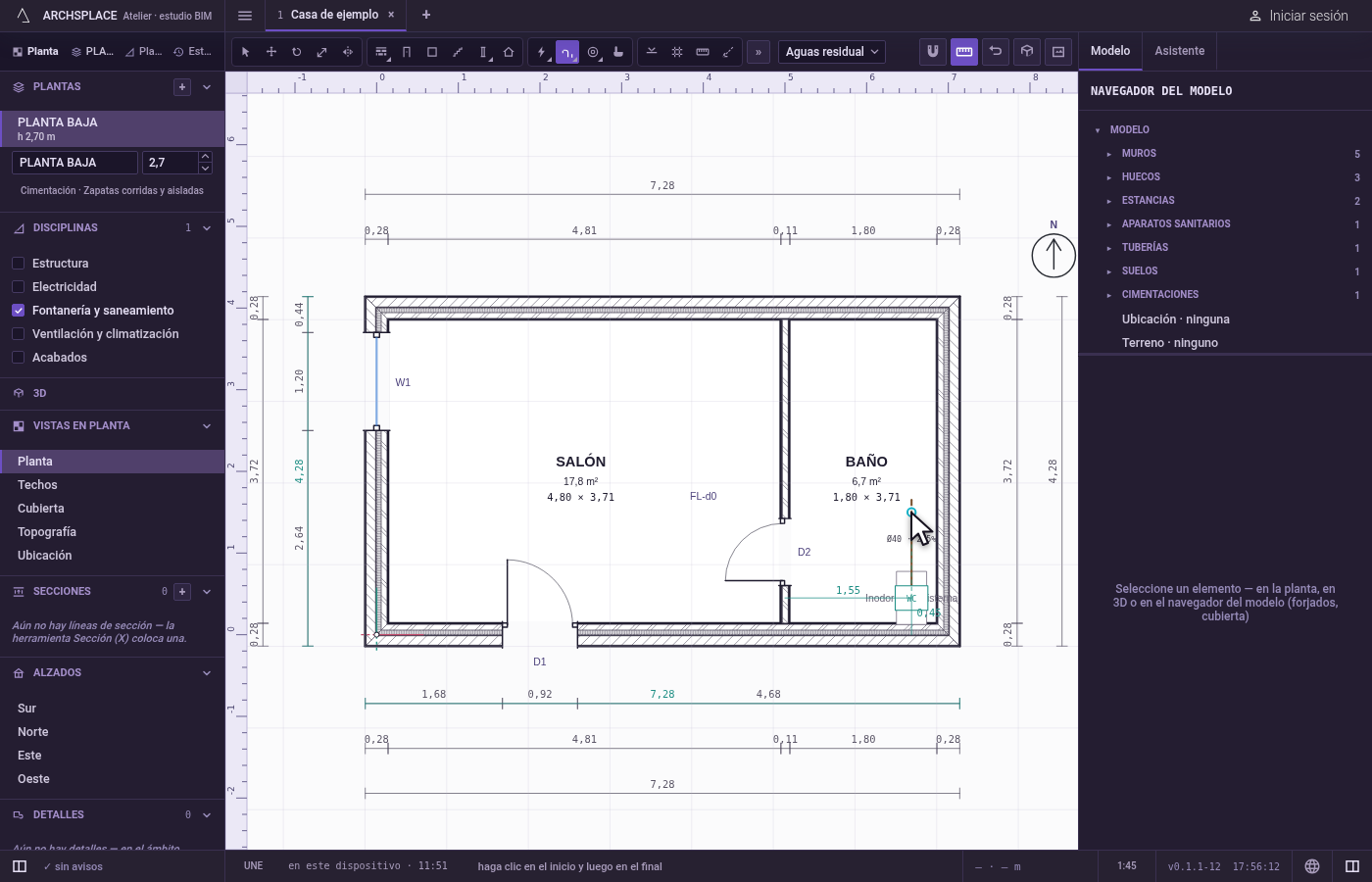

Haga clic en el final, o escriba la longitud. Haga clic donde termina la tubería, o escriba su longitud en las unidades del proyecto y pulse Intro para terminarla a esa distancia hacia el cursor. Mayús, o F8 mientras esté activada, la mantiene horizontal o vertical. Cada tubería pide dos clics nuevos.

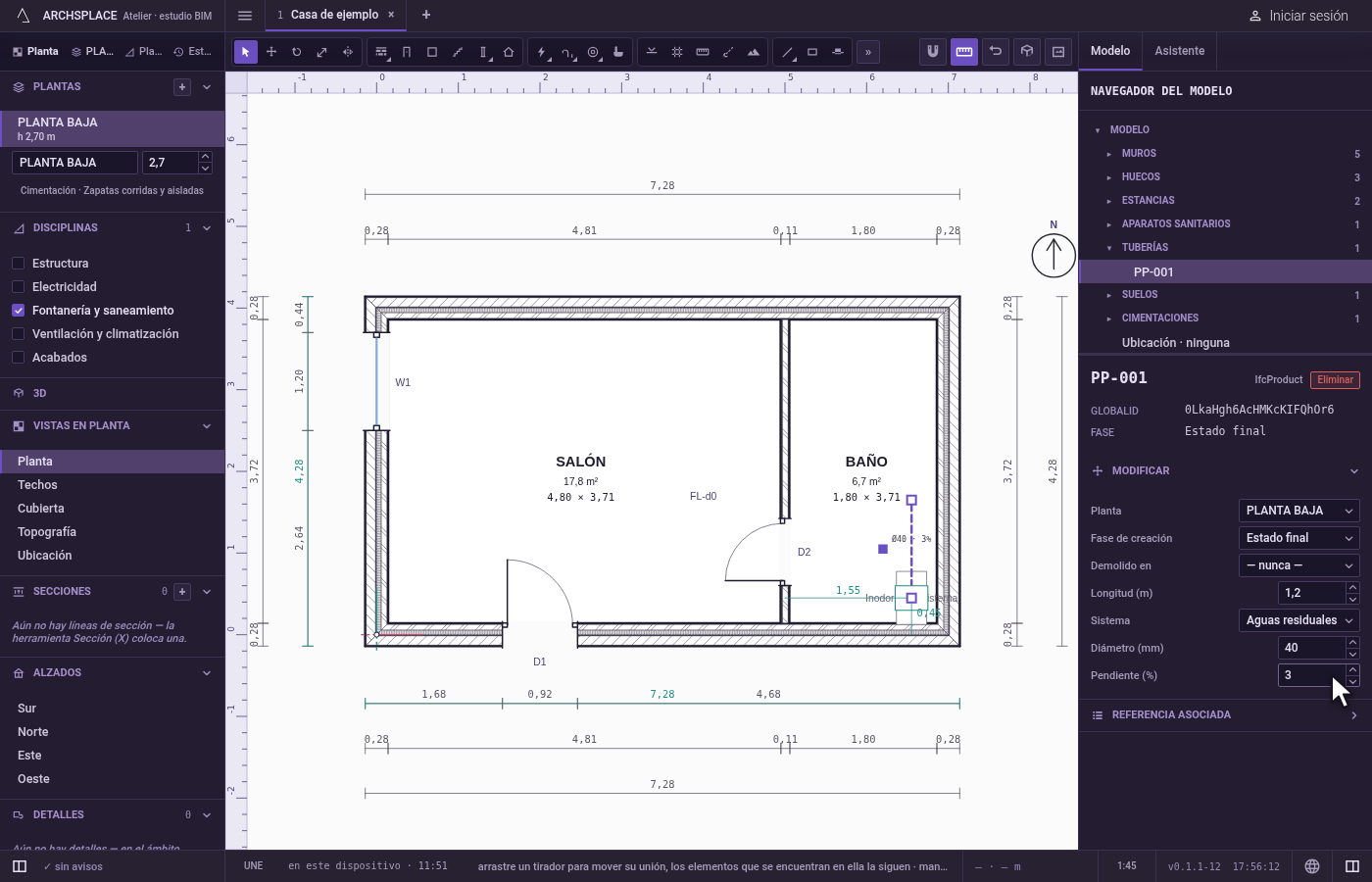

Ajústela en su panel. Seleccione la tubería con Seleccionar para cambiar su red, su diámetro, su pendiente en porcentaje o su longitud.
Qué rechaza
- Una tubería de menos de 10 cm. Un clic o una longitud introducida que darían una tubería de menos de 10 cm no dibujan nada, y un mensaje indica que un tramo de tubería mide como mínimo eso.
- Una pendiente fuera de rango. La pendiente debe estar entre el 0 y el 50 por ciento.
Qué escribe en el contrato
Una entrada nueva al final de la lista de tuberías del proyecto, como un paso que se anula con un solo Deshacer: la planta, la red, sus dos extremos en metros y la fase en la que dibuja la vista. Un extremo que se ha unido a otra tubería de la misma red se escribe exactamente en ese extremo. El diámetro y la pendiente se escriben cuando los fija en el panel.
Conceptos
Preguntas frecuentes
¿Tengo que dibujar tuberías para cada aparato sanitario?
No. El estudio traza la alimentación y la evacuación a partir de los puntos de fontanería. La herramienta Tubería sirve para un tramo que quiera dibujar usted.
¿Por qué no puedo dibujar una tubería muy corta?
Un tramo de tubería mide como mínimo 10 cm. Uno más corto se rechaza antes de dibujarse, con ese motivo.
