Círculo
Círculo dibuja en el editor de bocetos una circunferencia completa a partir de su centro y un punto de ella, o de su centro y un radio escrito. El círculo se guarda como cuatro cuartos de arco reales, así que sigue siendo un círculo hasta el contrato.
Qué es
Círculo dibuja una circunferencia completa a partir de dos cosas: su centro, y un punto de la circunferencia o un radio escrito. El círculo está formado por cuatro cuartos de arco que se encuentran en sus puntos derecho, superior, izquierdo e inferior. Esos cuatro puntos son esquinas de verdad: puede ajustarse a ellos, tomarlos con Seleccionar, y otras herramientas pueden detenerse en ellos.
Cuándo usarlo
- Para dibujar una ventana redonda, un óculo o un ojo de buey en una puerta.
- Para dibujar una zona de patrón circular, como una incrustación redonda en un suelo.
- Para trazar un círculo que Recortar convertirá en un arco o en un segmento.
Los pasos

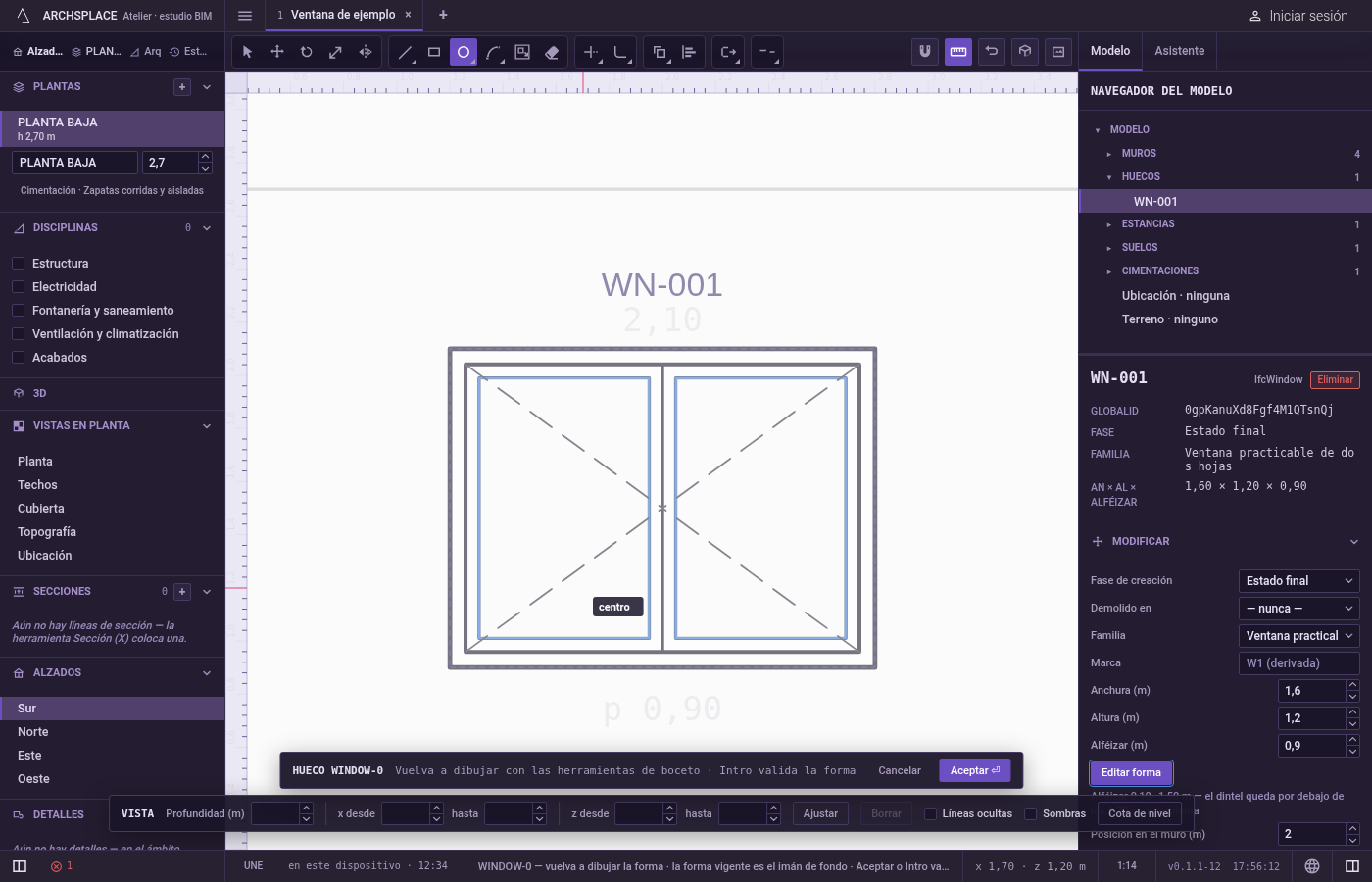

Active Círculo. En el editor de bocetos (consulte Seleccionar para las formas de entrar), pulse
Co haga clic en Círculo en la barra de herramientas del editor. La indicación junto al cursor dice centro.

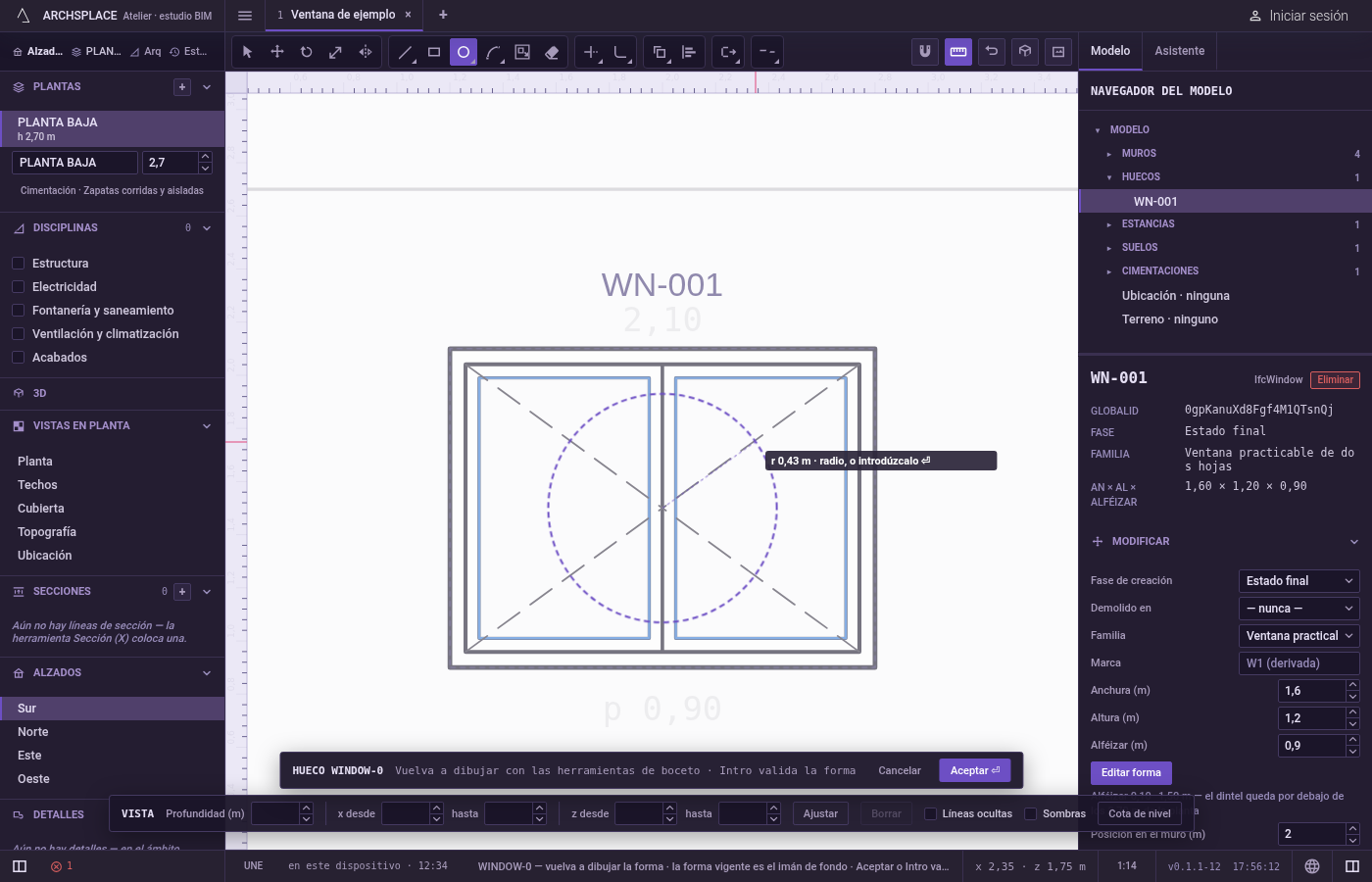

Haga clic en el centro. Se ajusta a esquinas, puntos medios, centros de arcos, cruces, la forma vigente atenuada y las líneas de la vista.

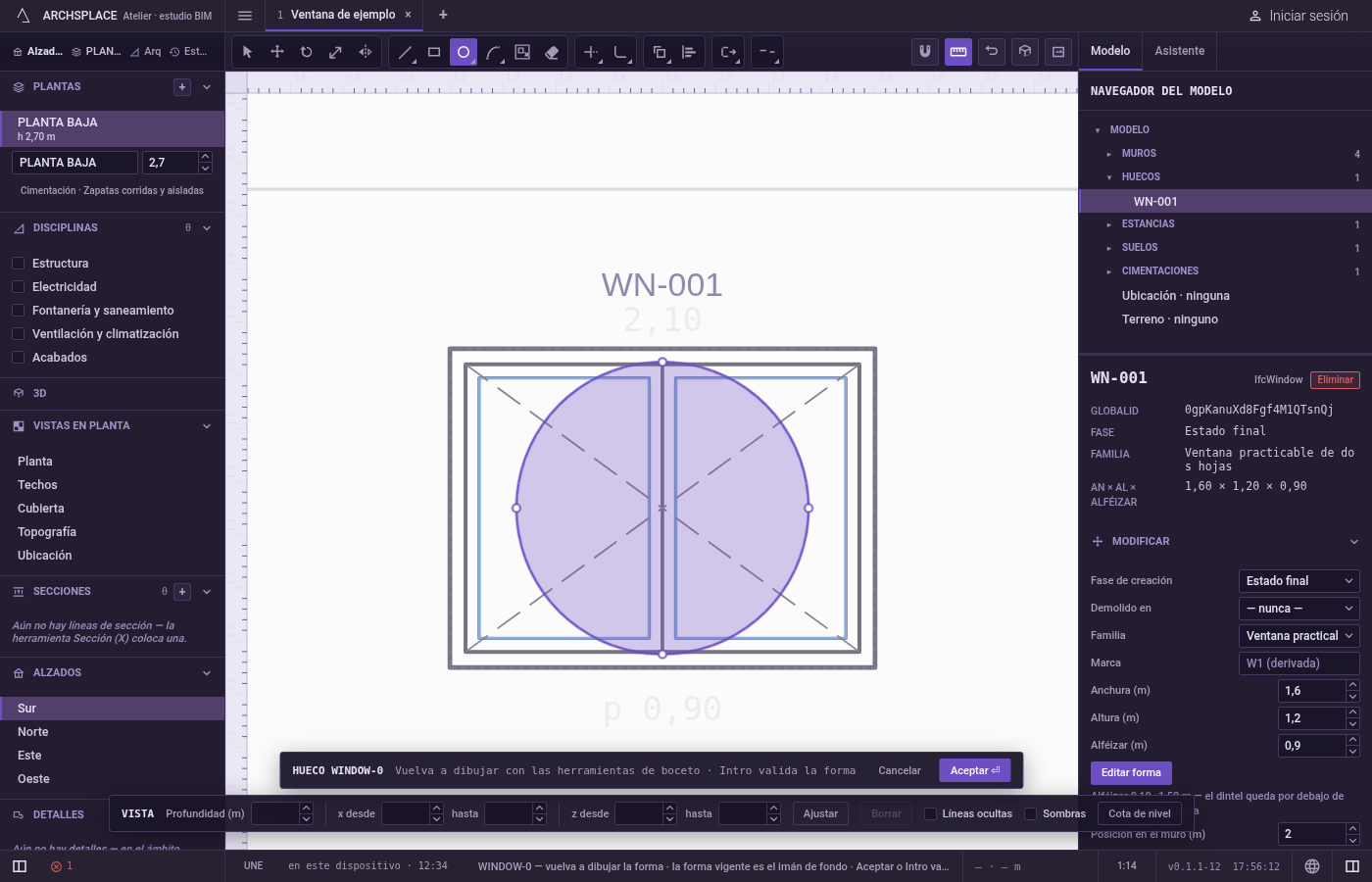

Haga clic en un punto de la circunferencia. Un círculo de vista previa y su radio siguen al puntero, y la indicación muestra el radio, como r 0,40 m en un proyecto métrico. Haga clic para dibujarlo. También puede pulsar en el centro, arrastrar y soltar sobre la circunferencia.

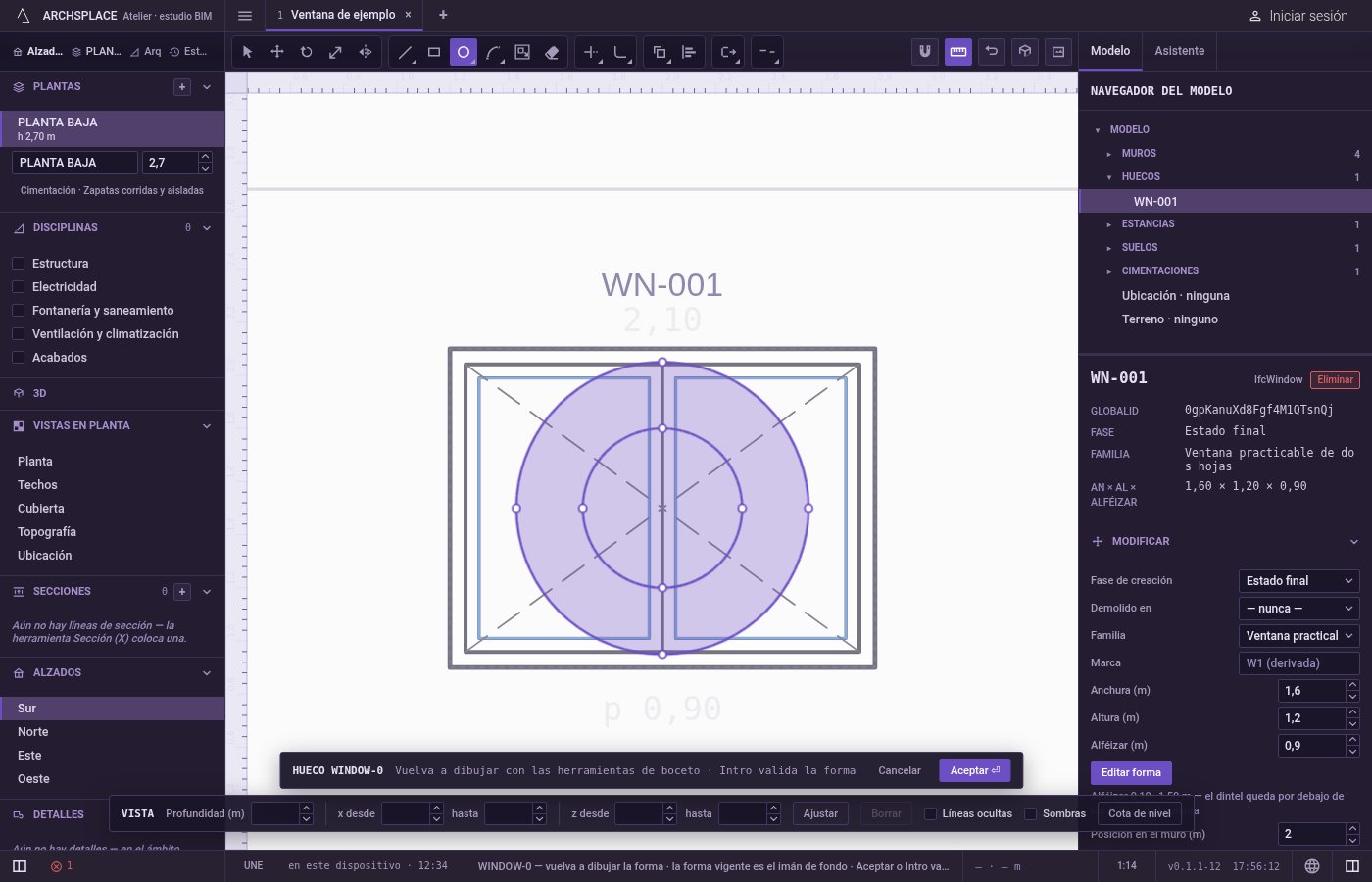

O escriba el radio. Después del centro, escriba el radio en las unidades del proyecto y pulse
Intro.Retrocesoborra el último carácter.
Siga trabajando. El círculo se queda en el dibujo y la herramienta está lista para el siguiente.
Escdescarta un centro ya fijado.
Qué rechaza
- Un círculo de menos de un milímetro. Un radio tan pequeño no dibuja nada; la herramienta conserva el centro y espera.
- Un radio escrito antes del centro. Las cifras solo cuentan una vez fijado el centro.
- Un diámetro o tres puntos. Esta herramienta toma un centro. Para dibujar a partir de los extremos de un diámetro, use Círculo por 2 puntos; por tres puntos, Círculo por 3 puntos.
Qué escribe en el contrato
Nada hasta que pulse Aceptar. El círculo se añade al dibujo dentro del editor, con su centro y su radio redondeados al milímetro, y Ctrl+Z lo recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.
Un círculo solo se convierte en cuatro puntos, cada uno con una curvatura de 0.414214: el tercer número, que indica que el lado de ese punto al siguiente es un cuarto de circunferencia. Una ventana redonda de 80 centímetros de diámetro, centrada a 1,5 metros de altura, queda así:
Preguntas frecuentes
¿Cómo dibujo una ventana redonda de exactamente 80 centímetros?
Abra la forma de la ventana, pulse C, haga clic en el centro, escriba 0.4 y pulse Intro. El radio es la mitad del diámetro.
¿El círculo se guarda como muchas líneas cortas?
No. Son cuatro cuartos de arco, cada uno guardado con su curvatura exacta, así que los dibujos, la vista 3D y las exportaciones muestran todos una circunferencia real.
¿Puedo borrar parte de un círculo?
Sí. Borrar quita el cuarto en el que hace clic, y Recortar corta el tramo entre dos líneas que cruzan el círculo.
