Descomponer
Descomponer divide los rectángulos, contornos y cadenas seleccionados del editor de bocetos en sus segmentos independientes, cada uno una línea propia con sus dos extremos. Los arcos siguen siendo arcos, y nada se mueve.
Qué es
Las herramientas de este grupo trabajan con las líneas tal como las dibujó: un rectángulo es una sola línea cerrada de cuatro lados, una cadena de Línea o de Polilínea es una sola línea de muchos. Descomponer divide una línea así en sus segmentos, cada uno una línea propia, exactamente en el mismo sitio. Un segmento recto sigue siendo recto y un arco sigue siendo el mismo arco. Una línea que ya es un solo segmento no tiene nada que dividir y se deja como está.
Cuándo usarlo
- Antes de trabajar sobre un lado de un rectángulo o de un contorno: alargarlo, prolongarlo, copiarlo solo o empalmarlo con otra línea.
- Antes de quitar entero un solo lado de una cadena.
Los pasos

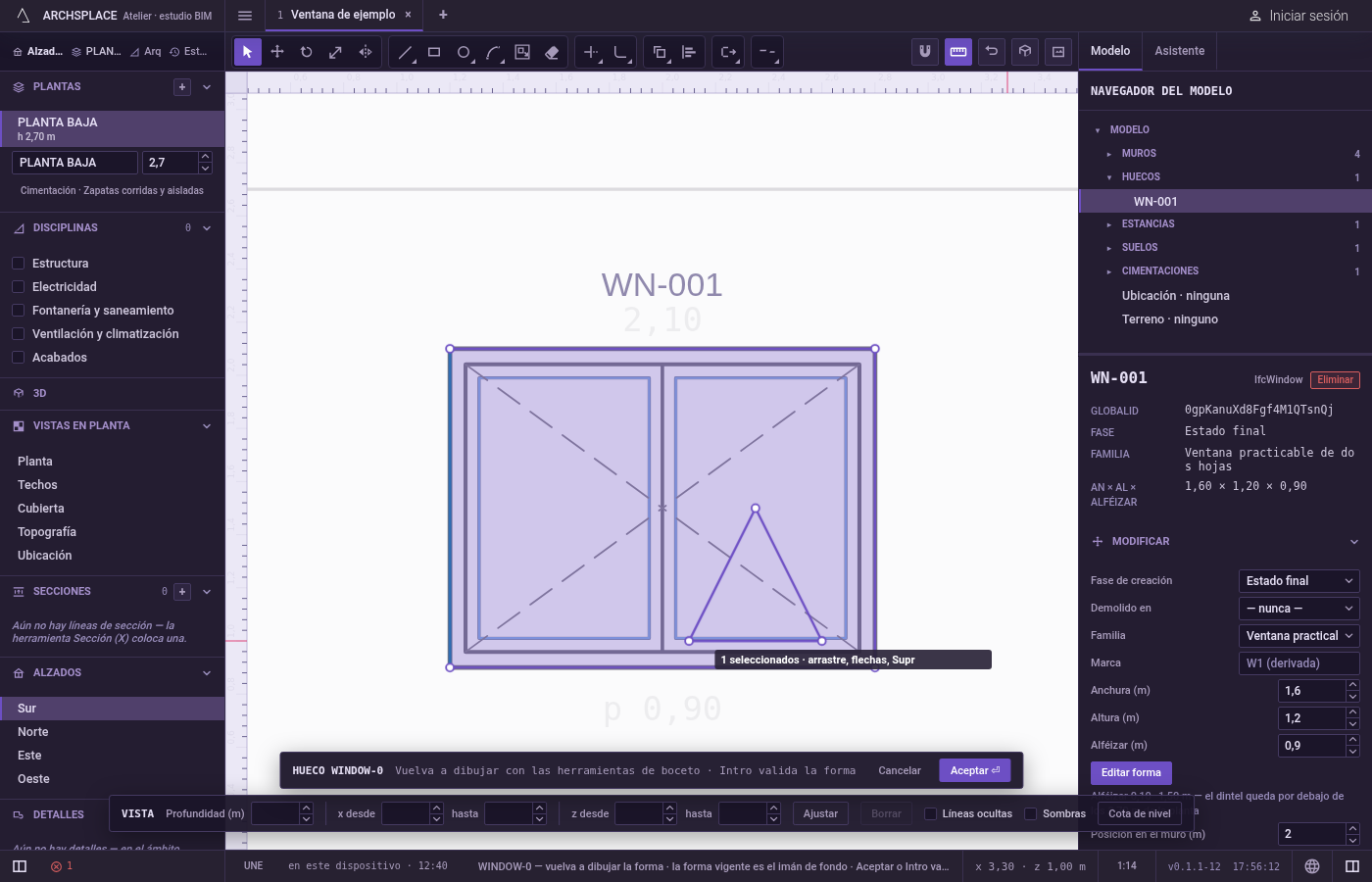

Elija qué descomponer. En el editor de bocetos (consulte Seleccionar para las formas de entrar), seleccione los contornos con Seleccionar. Basta con seleccionar un lado de un rectángulo para tomar el rectángulo entero.

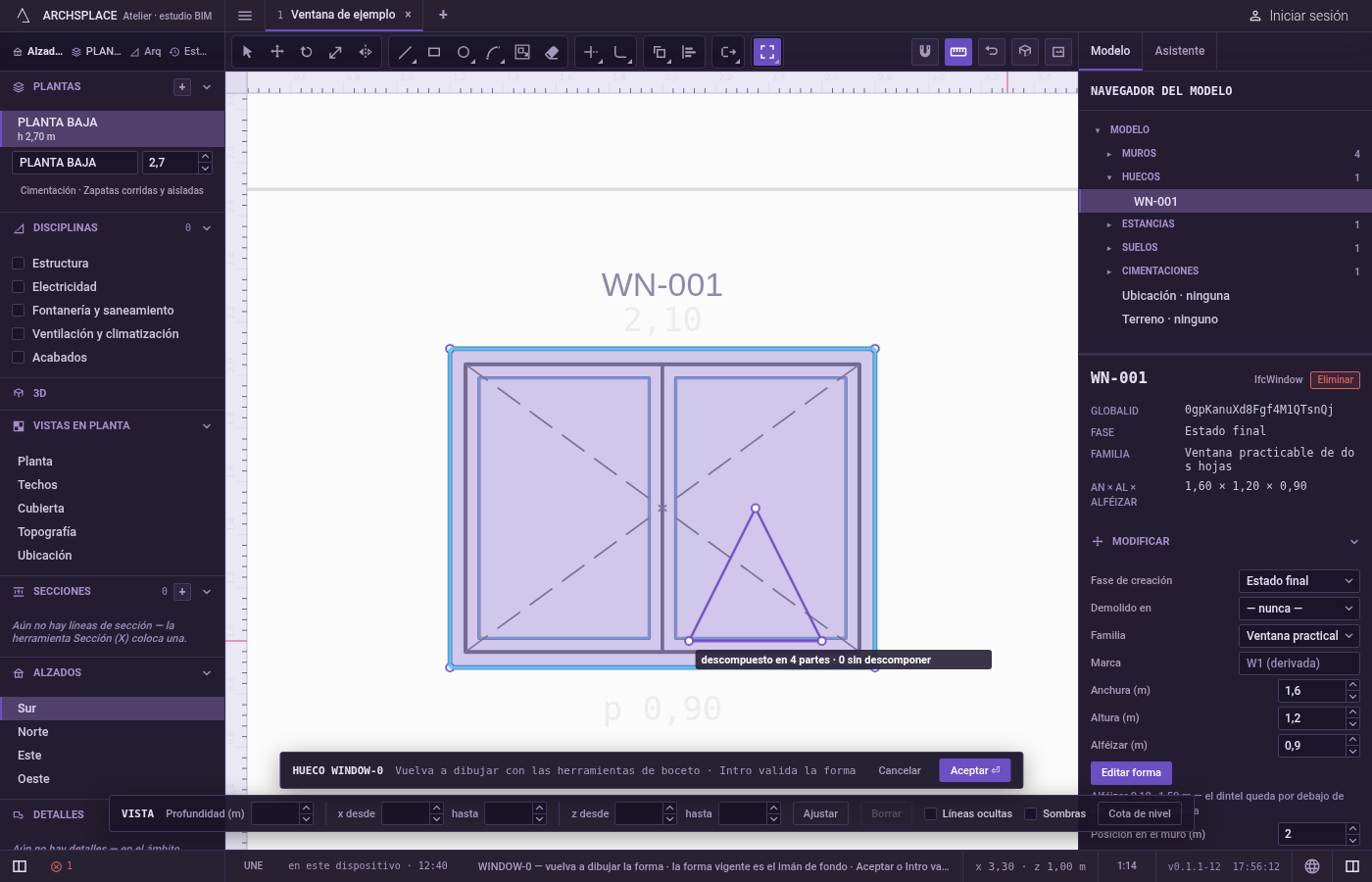

Active Descomponer. Pulse
X, o haga clic en Descomponer en la barra de herramientas del editor. Con algo seleccionado, Descomponer actúa al instante: la indicación dice cuántas partes ha creado y cuántas líneas se han quedado enteras. Las partes quedan seleccionadas.
O designe las líneas después de activarla. Sin nada seleccionado, la indicación le pide que designe objetos. Haga clic en líneas para añadirlas,
Mayúsy un clic para volver a quitar una, arrastre un recuadro hacia la derecha para las líneas que quedan completamente dentro o hacia la izquierda para todas las líneas que toca, o pulseFpara un borde. PulseIntropara descomponerlas.

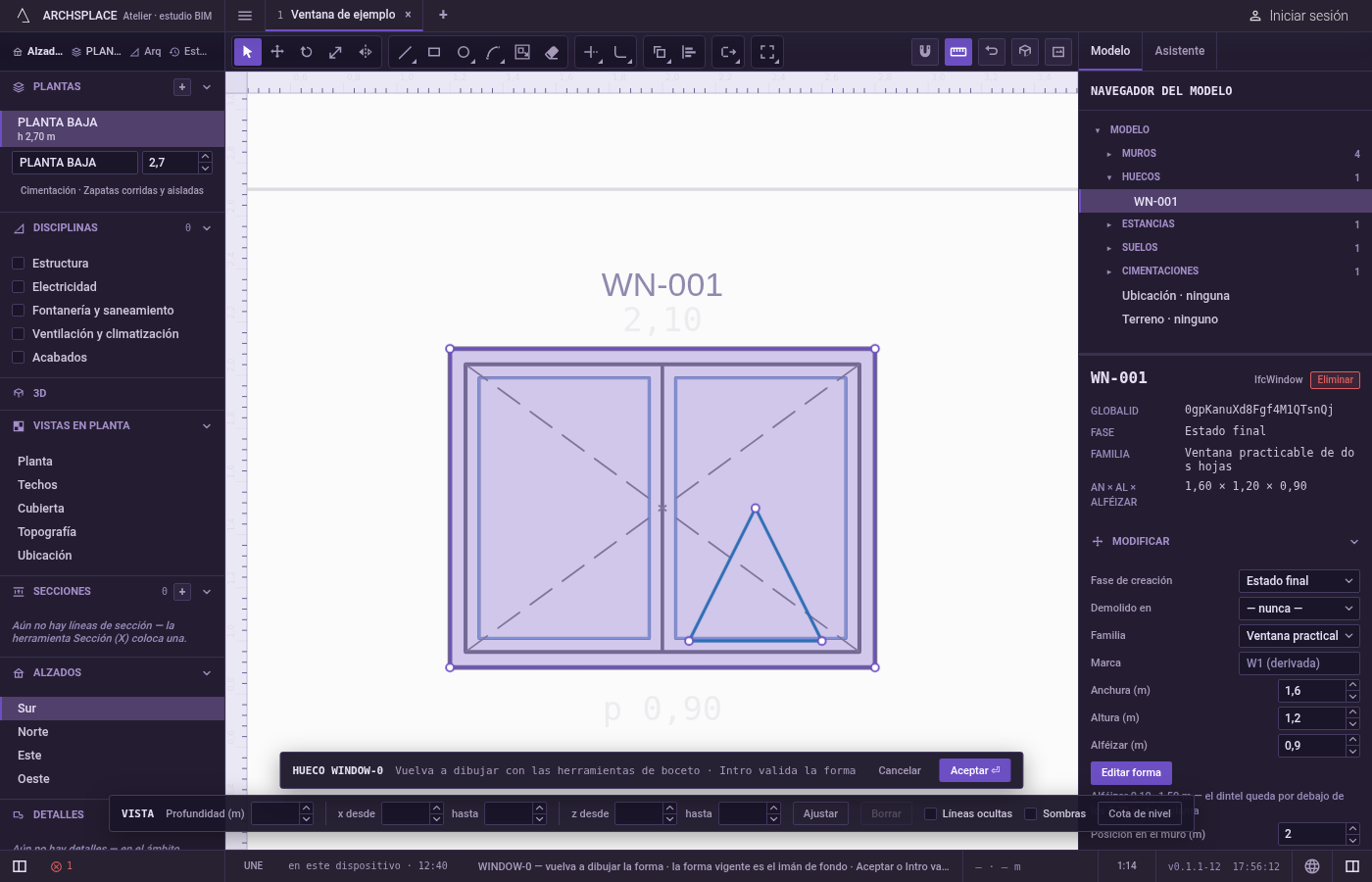

Siga trabajando.
Escvuelve a Seleccionar.
Qué rechaza
- Un segmento suelto. Una sola línea recta o un solo arco no tienen partes. Cuando nada de lo elegido se puede dividir, la indicación dice que no hay nada que descomponer.
- Círculos de dos mitades. Un círculo dibujado con Círculo por 2 puntos o Círculo por 3 puntos se deja entero y se cuenta. Un círculo dibujado con Círculo son cuatro cuartos de arco y sí se descompone en ellos.
- Descomponer sin nada designado.
Introsin ninguna línea designada vuelve a pedirle que designe objetos.
Qué escribe en el contrato
Nada hasta que pulse Aceptar. Una descomposición es un paso dentro del editor, y Ctrl+Z la deshace. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.
Descomponer cambia cómo se guardan las líneas en el editor, no la superficie que encierran: el contorno entregado al pulsar Aceptar es el mismo antes y después.
Preguntas frecuentes
¿Para qué descompondría un rectángulo?
Un rectángulo es una sola línea cerrada sin extremos. Descompuesto, sus cuatro lados son líneas independientes, así que puede alargar, prolongar, copiar o empalmar un lado contra otras líneas.
¿Descomponer cambia la forma entregada al pulsar Aceptar?
No. Los segmentos se quedan exactamente donde estaban, así que encierran la misma superficie.
¿Por qué mi círculo se queda entero?
Un círculo dibujado con Círculo por 2 puntos o Círculo por 3 puntos está formado por dos mitades y cuenta como si no tuviera partes. Un círculo dibujado con Círculo son cuatro cuartos de arco y se descompone en ellos.
