Editor de terreno

El editor de terreno se abre sobre la malla de levantamiento del terreno, donde cada nodo es un punto que selecciona y al que da la cota que midió un topógrafo, de uno en uno o muchos a la vez. Su herramienta Radio da una cota a un punto y acerca suavemente hacia esa cota todos los puntos dentro de un anillo a su alrededor, para hacer un montículo o una hondonada.

Qué es

El terreno de un proyecto se mide, nunca se modela. La herramienta Terreno dibuja el límite de la parcela levantada y traza dentro una malla de nodos, uno cada metro salvo que elija otra separación. El editor de terreno es donde esos nodos reciben sus cotas. Dentro de él, cada nodo es un punto, el resto de la planta se atenúa y la barra de herramientas tiene dos herramientas, Seleccionar y Radio. Una franja al pie de la vista, titulada TERRENO, tiene las mismas dos herramientas como Punto y Radio, el tamaño del anillo y Aceptar ⏎.

Un punto que nadie ha leído todavía queda a la cota fijada para los nodos sin leer, 0 m salvo que la cambie en el panel del terreno, de modo que el terreno nunca se queda con un agujero. En cuanto escribe su cota, el punto es una lectura: la planta Topografía la marca con una pequeña cruz y su cifra, y las curvas de nivel se dibujan pasando por ella.

Seleccionar (V) toma puntos: un clic toma uno, Mayús y un clic añaden uno o lo sueltan, y un recuadro arrastrado desde el terreno vacío toma todos los puntos que contiene. Las cifras que escriba entonces van a todos los puntos que tiene en la mano, e Intro escribe esa cota como su lectura. Un punto se puede arrastrar para deslizarlo en la planta, conservando su lectura. Un clic en el terreno vacío coloca ahí un punto nuevo, sin leer y ya seleccionado.

Radio (R) trabaja alrededor de un punto. Un anillo sigue al puntero, de 3 m de radio al principio. Un clic toma un punto como centro del anillo, y la cota que escriba va a ese punto al pulsar Intro, mientras todos los puntos dentro del anillo se acercan a ella, tanto más cuanto más cerca están: un punto a medio camino recorre la mitad, y un punto sobre el anillo conserva su cota. Un punto dentro del anillo que nunca se leyó parte de la cota que tiene el terreno bajo él.

El mismo editor se abre en el 3D, sobre el modelo: la malla del terreno y todos los puntos se vuelven azules, la misma franja aparece al pie de la vista, y un punto arrastrado ahí sube o baja en lugar de deslizarse.

Cuándo usarlo

Para escribir las cotas que midió un topógrafo, punto a punto, o una fila entera de una vez cuando estaba a nivel.
Para corregir una lectura: vuelva a tomar el punto y escriba su cota.
Para añadir un punto medido que la malla no tiene, como el pie de un talud.
Para dar forma a un montículo o a una hondonada alrededor de un punto, sin escribir cada punto.

Los pasos

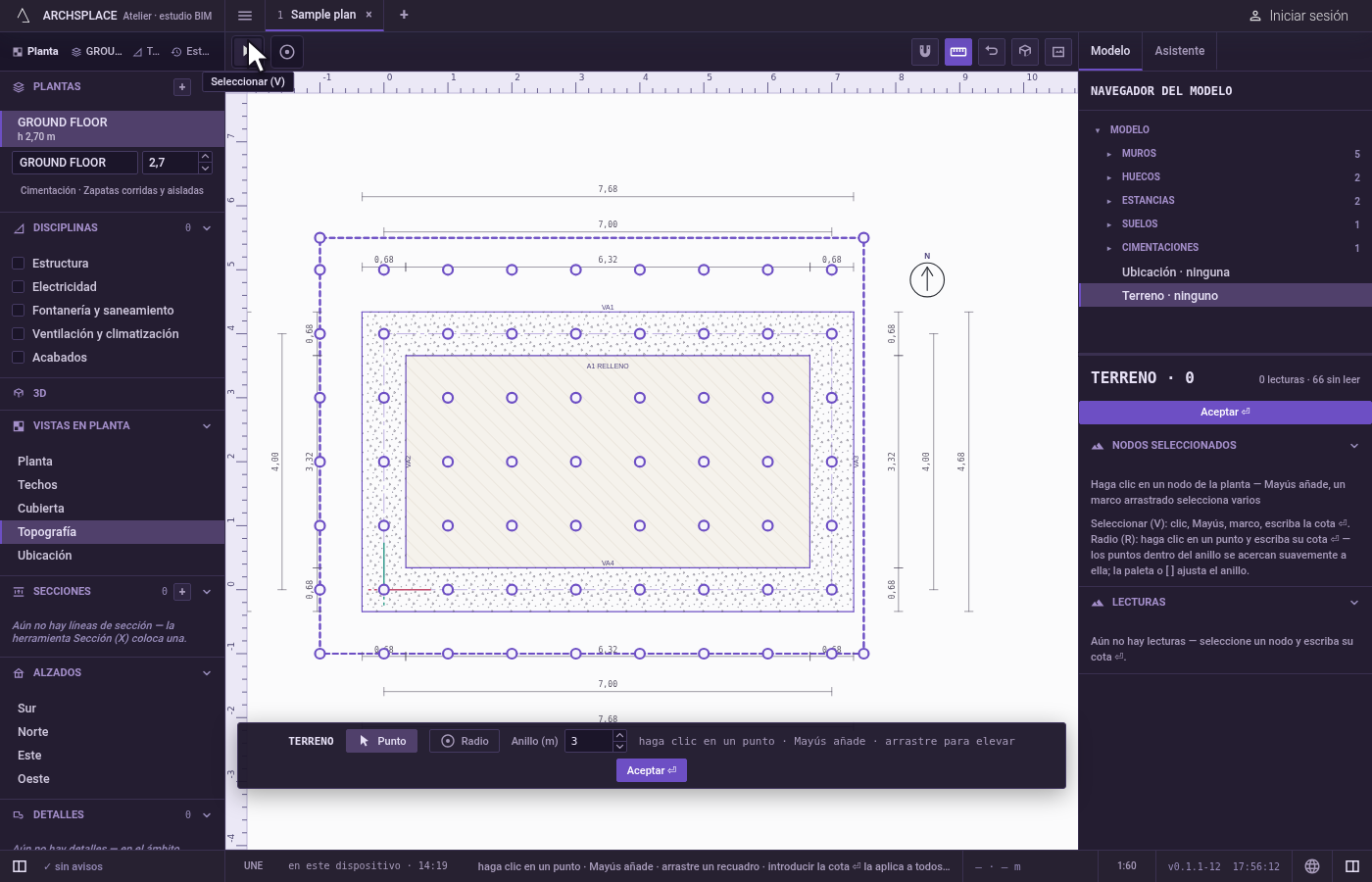

Abra el editor. Justo después de que la herramienta Terreno dibuje la parcela, el editor se abre por sí solo. Más adelante, haga doble clic en el terreno en la planta, o selecciónelo y pulse Intro, o haga clic en Editar terreno en su panel. La planta muestra la disciplina Topografía, aparecen todos los puntos de la malla y la franja al pie dice haga clic en un punto · Mayús añade · arrastre para elevar.

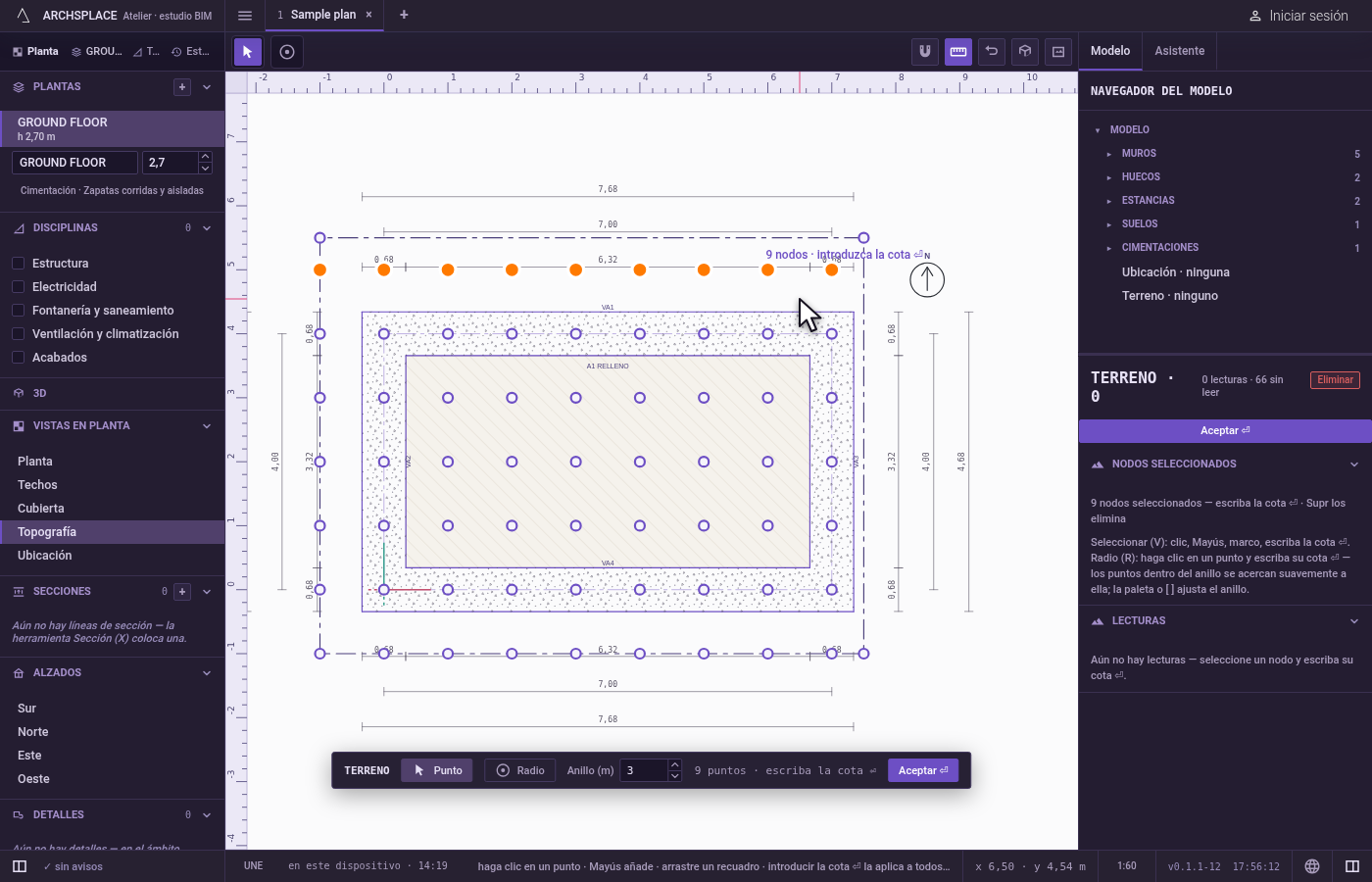

Seleccione una fila con un recuadro. Pulse en el terreno vacío junto a la fila norte de puntos y arrastre hasta su otro extremo. Se toman todos los puntos que hay dentro del recuadro, y la franja dice cuántos, como 9 puntos · escriba la cota ⏎.

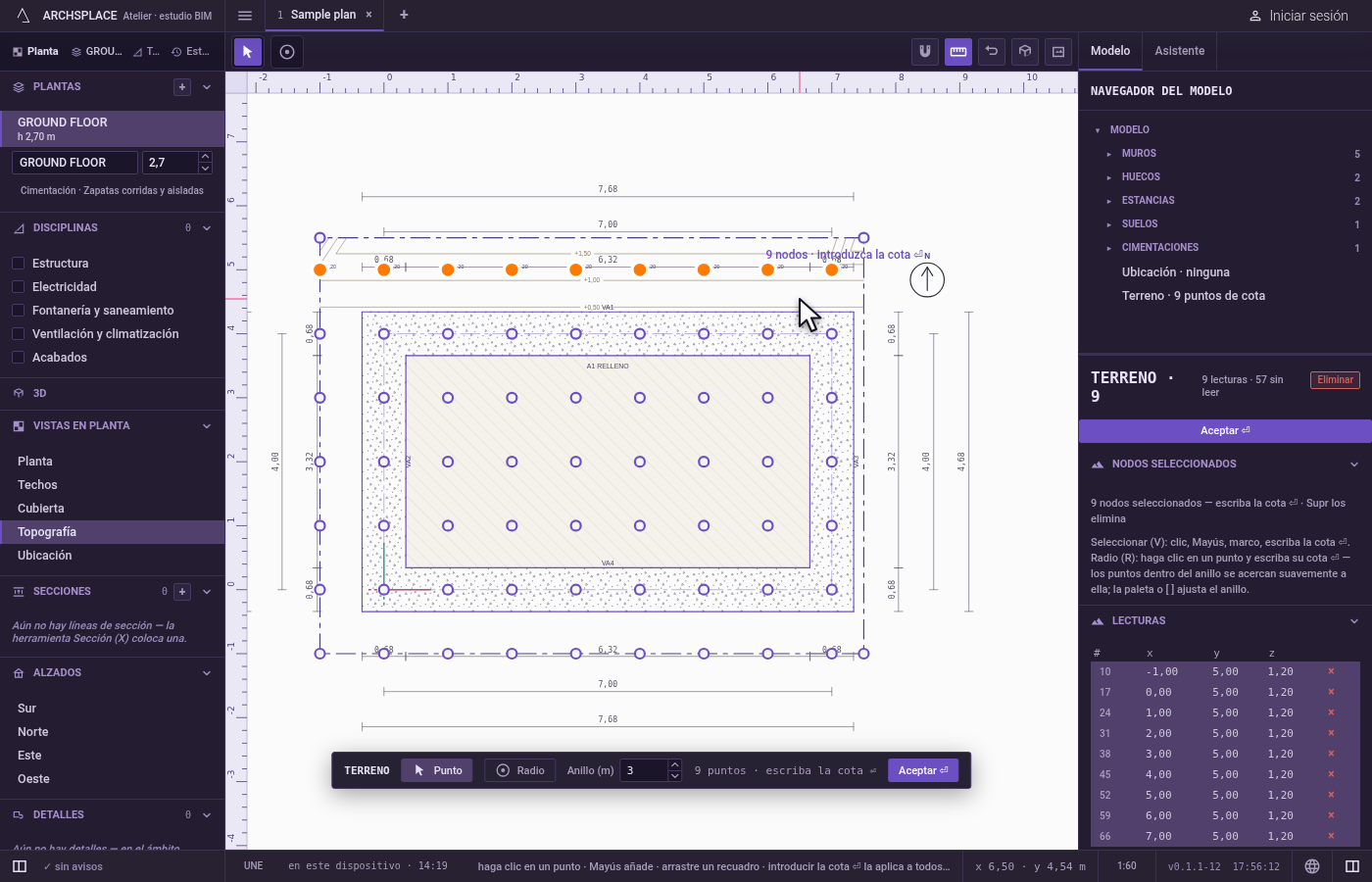

Escriba la cota y pulse Intro. Escriba la cota medida a lo largo de esa fila, en las unidades del proyecto. Junto al último punto, el estudio repite la cota que escribe, seguida de × 9. Intro la escribe: los nueve puntos pasan a ser lecturas, y aparecen las curvas de nivel. Las cotas cero y negativas se toman tal como se escriben.

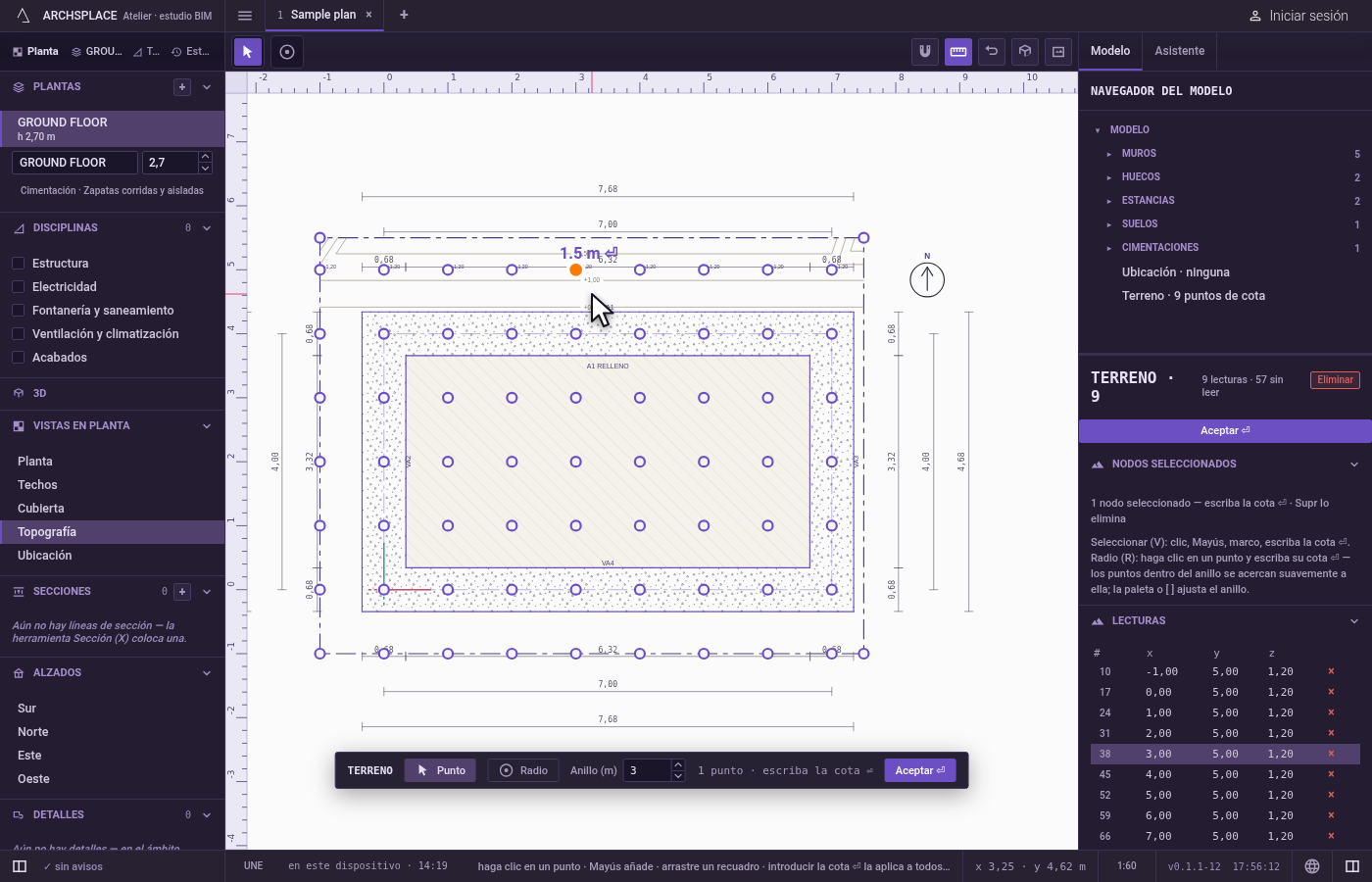

Corrija un punto. Haga clic en un punto de la fila: solo ese queda en la mano, y su lectura aparece a su lado. Escriba su nueva cota y pulse Intro. Mayús y un clic habrían añadido un segundo punto para escribir los dos a la vez.

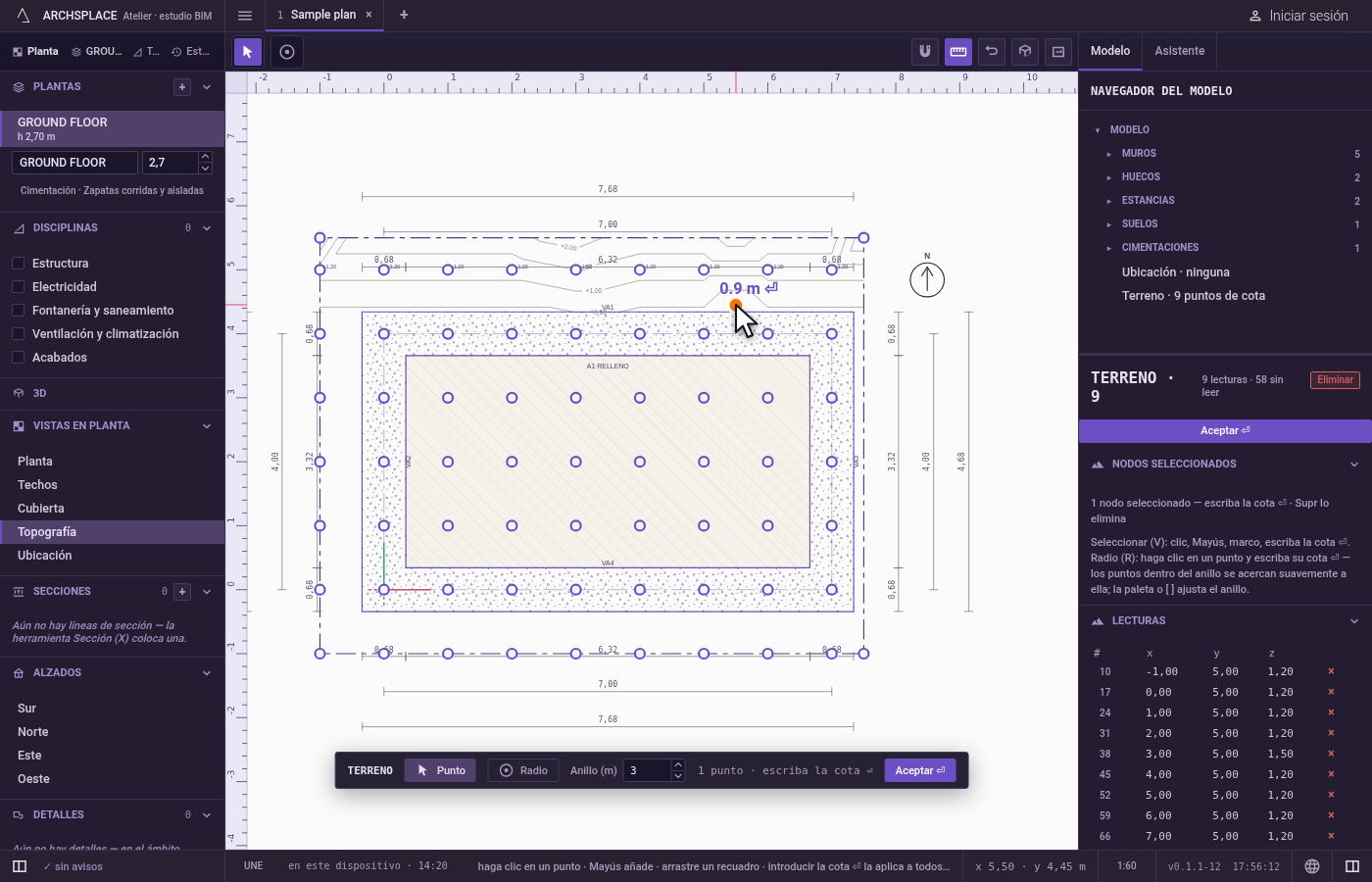

Añada un punto. Haga clic en el terreno vacío donde se midió un punto entre los puntos de la malla. Se coloca ahí un punto nuevo, sin leer y seleccionado, y el texto a su lado le pide que escriba la cota. Escríbala y pulse Intro.

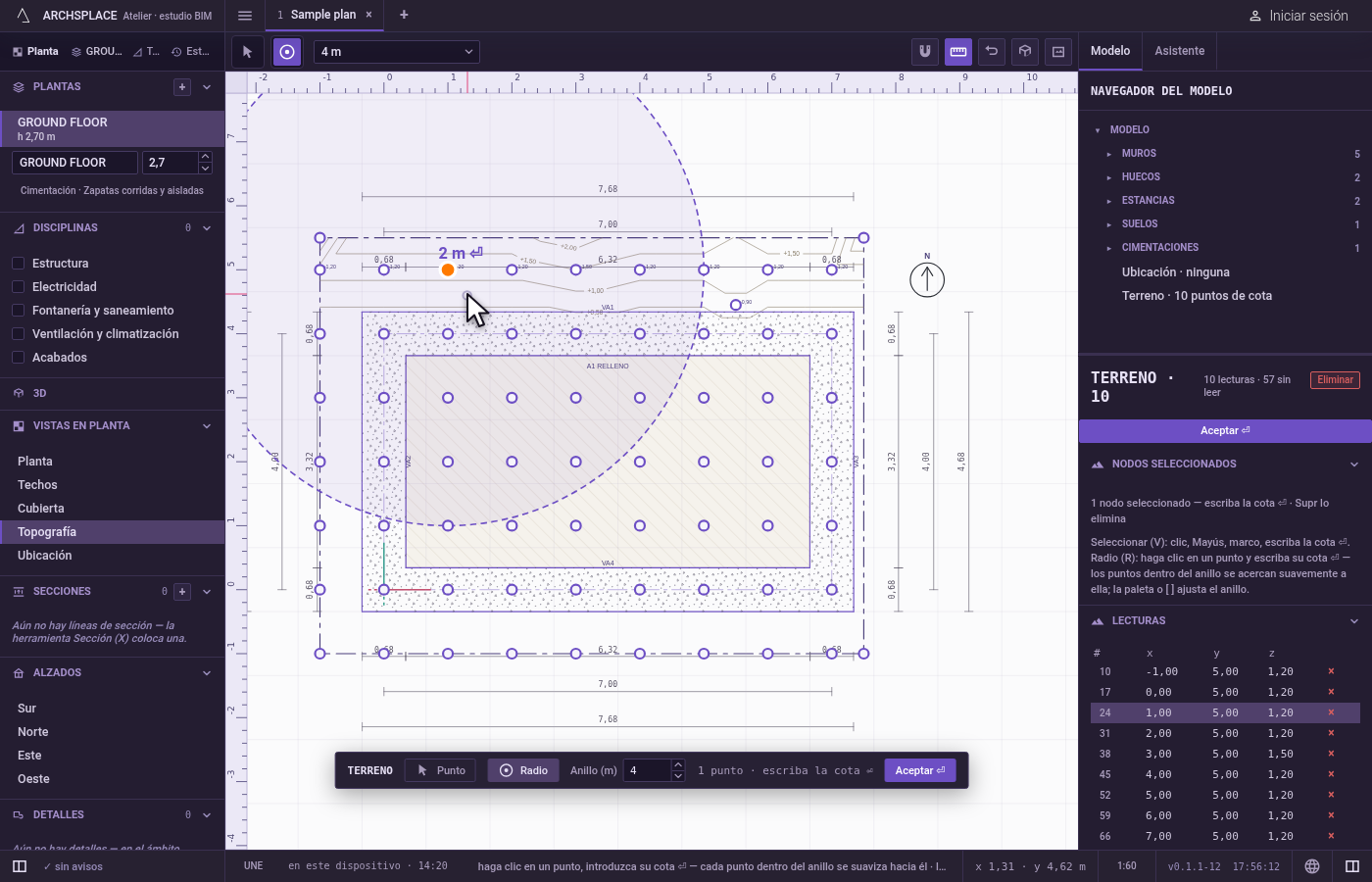

Suavice el terreno con Radio. Pulse R, o haga clic en Radio en la franja. Pulse ] una vez para ampliar el anillo un metro; [ lo reduce, metro a metro, de 1 a 30 m. La lista junto a las herramientas ofrece 1, 2, 3, 5, 8 y 12 m, en las unidades del proyecto, y el campo Anillo de la franja admite cualquier longitud que escriba. Haga clic en el punto de la cima del montículo, escriba su cota y pulse Intro. El punto toma esa cota, y todos los puntos dentro del anillo suben hacia él.

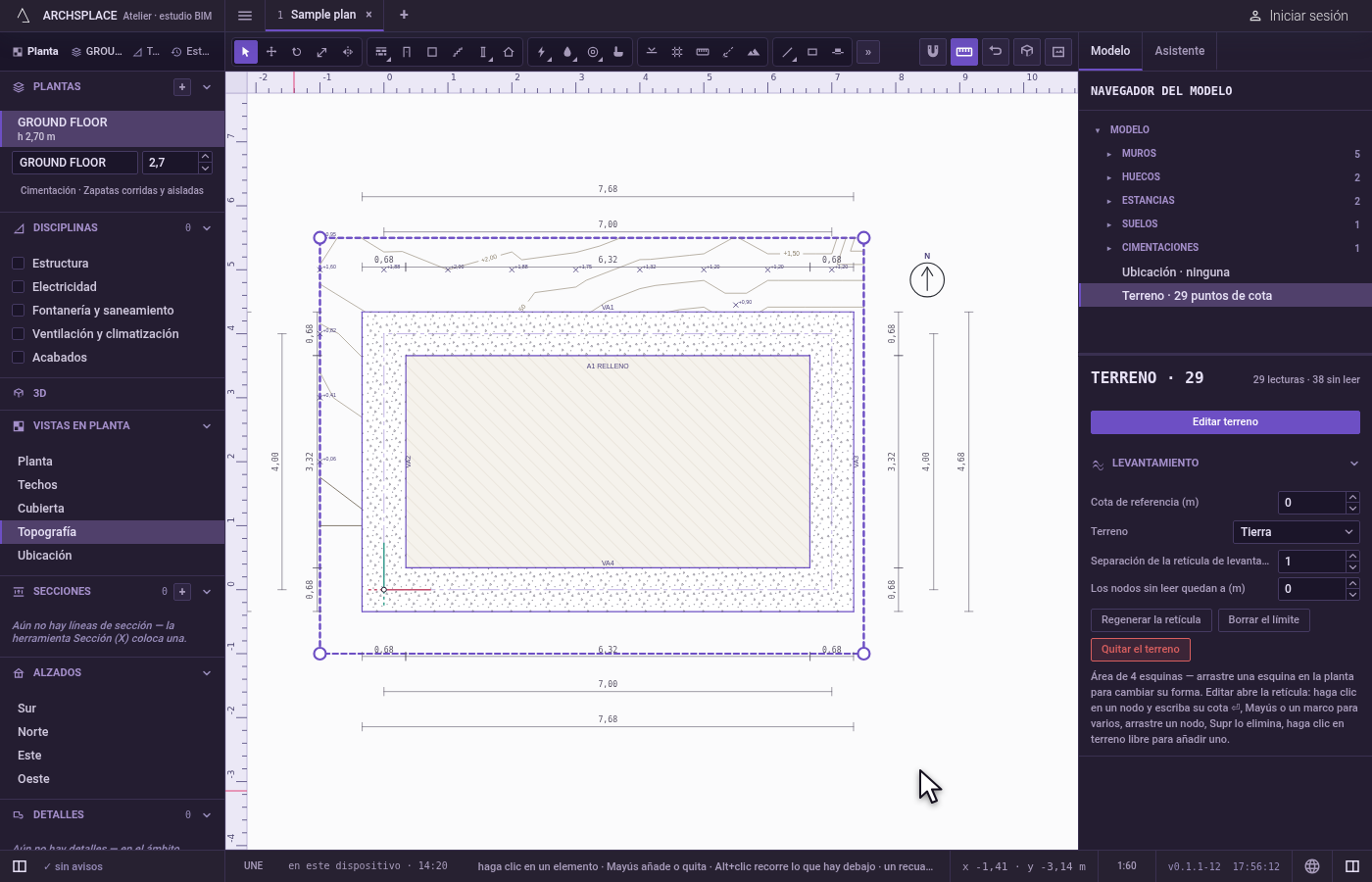

Salga del editor. Haga clic en Aceptar ⏎, pulse Esc, o pulse Intro sin nada escrito. El editor se cierra con el terreno todavía seleccionado.

Qué rechaza

Desplazar o estirar el terreno en bloque. El terreno está medido: Desplazar y Escalar dejan el terreno donde está e indican que edite sus puntos de cota. También se rechaza Supr sobre todo el terreno: elimine sus puntos, o vacíelo en su panel.
Dos cotas en un mismo punto. Un punto colocado exactamente sobre el punto de otro da dos cotas a un mismo punto de la planta. El modelo lo indica como un aviso; Ctrl+Z lo deshace.
Un punto nuevo con Radio. Con Radio en la mano, un clic en el terreno vacío no coloca nada, y Mayús no añade nada: el anillo trabaja alrededor de un punto.
Una cota sin ningún punto en la mano. Las cifras escritas sin ningún punto en la mano no van a ninguna parte.
Un anillo fuera del rango de las teclas. [ nunca lleva el anillo por debajo de 1 m, ni ] por encima de 30 m.
Los puntos fuera del anillo. Radio deja como estaban todos los puntos más allá del anillo, tanto las lecturas como los puntos sin leer.
Las demás herramientas de la planta. Dentro del editor, la barra solo tiene Seleccionar y Radio, hasta que salga de él.

Qué escribe en el contrato

El terreno es una entrada del contrato, terrain, y sus puntos son sus points, cada uno [x, y, z] en metros de planta, con z la cota desde el cero del modelo, null mientras el punto no se ha leído:

Intro escribe la cota introducida, redondeada al milímetro, como la z de cada punto que tiene en la mano. Un clic en el terreno vacío añade [x, y, null] a la lista, Supr quita de ella los puntos que tiene en la mano, y arrastrar un punto en la planta cambia su x y su y y conserva su z. Radio vuelve a escribir la z del punto pulsado y de todos los puntos dentro del anillo, cada una redondeada al milímetro, dando una cota a los que no se habían leído; el tamaño del anillo es de la herramienta y nunca se escribe. Cada una de estas acciones es un paso que se anula con un solo Ctrl+Z. La superficie del terreno, sus curvas de nivel y el terreno en las secciones y en el 3D se calculan a partir de los puntos cada vez que se construye el modelo, y nunca se escriben.

Relacionado

Preguntas frecuentes

¿Cómo doy la misma cota a toda una fila de puntos del levantamiento?

Abra el editor de terreno, pulse en el terreno vacío junto a la fila y arrastre un recuadro sobre ella. Se seleccionan todos los puntos que quedan dentro. Escriba la cota y pulse Intro: todos la reciben.

¿Cómo añado un punto medido entre los puntos de la malla?

En el editor de terreno, con Seleccionar en la mano, haga clic en el terreno vacío donde se midió el punto. Se coloca ahí un punto nuevo, sin leer y ya seleccionado. Escriba su cota y pulse Intro.

¿Cómo hago un montículo en el terreno?

Pulse R, ajuste el anillo con [ y ], haga clic en el punto de la cima del montículo, escriba su cota y pulse Intro. El punto toma la cota, y todos los puntos dentro del anillo suben hacia ella, cada vez menos hasta llegar al anillo.
