Desplazar en secciones y alzados

Desplazar, en una sección o un alzado, lleva lo que ha seleccionado, o el elemento en el que hace clic, desde un punto base hasta un segundo punto de la vista, a lo ancho del dibujo y hacia arriba. Cada elemento toma la parte de ese recorrido que puede: una ventana se desliza por su muro y su alféizar sube, un forjado sube o baja su planta, un muro se desliza a lo largo de la vista, y las marcas dibujadas en la vista se mueven enteras.

Qué es

Desplazar es la segunda herramienta de la barra de una sección o de un alzado. Funciona como Desplazar en la planta: el primer clic fija un punto base, el puntero arrastra lo que tiene en la mano y el segundo clic lo suelta. El recorrido es el de la propia vista: a lo ancho del dibujo y hacia arriba.

Lo que se desplaza es lo que seleccionó antes de pulsar M. Sin nada seleccionado, el primer clic toma el elemento que hay bajo el puntero. Cada elemento toma entonces la parte del recorrido que puede:

las líneas, máscaras y anotaciones dibujadas en la vista se mueven enteras, a lo ancho y hacia arriba;
un hueco se desliza por su propio muro, y su alféizar sigue la altura del recorrido;
un sólido, un boceto o un componente colocado se mueven en el espacio;
un forjado que corta la sección sube o baja la cota de su planta: la planta que tiene debajo toma el recorrido, la planta de encima lo devuelve, y las plantas superiores se quedan donde estaban;
un muro, un pilar, una viga, una escalera y todo lo demás de la planta se desliza en la dirección de la vista, con los muros llevados como una red para que los muros que se encuentran con ellos los sigan.

Todo el desplazamiento es un paso que se anula con un solo Ctrl+Z. Lo que no puede tomar parte del recorrido se indica en un solo mensaje, y el resto se desplaza igualmente.

Cuándo usarlo

Para subir o bajar el alféizar de una ventana mirando la fachada.
Para cambiar la altura de una planta desplazando un forjado en una sección.
Para deslizar un hueco, un pilar o un muro a lo largo de una fachada y alinearlo con otro.
Para desplazar o copiar una nota o una línea dibujada en el alzado.

Los pasos

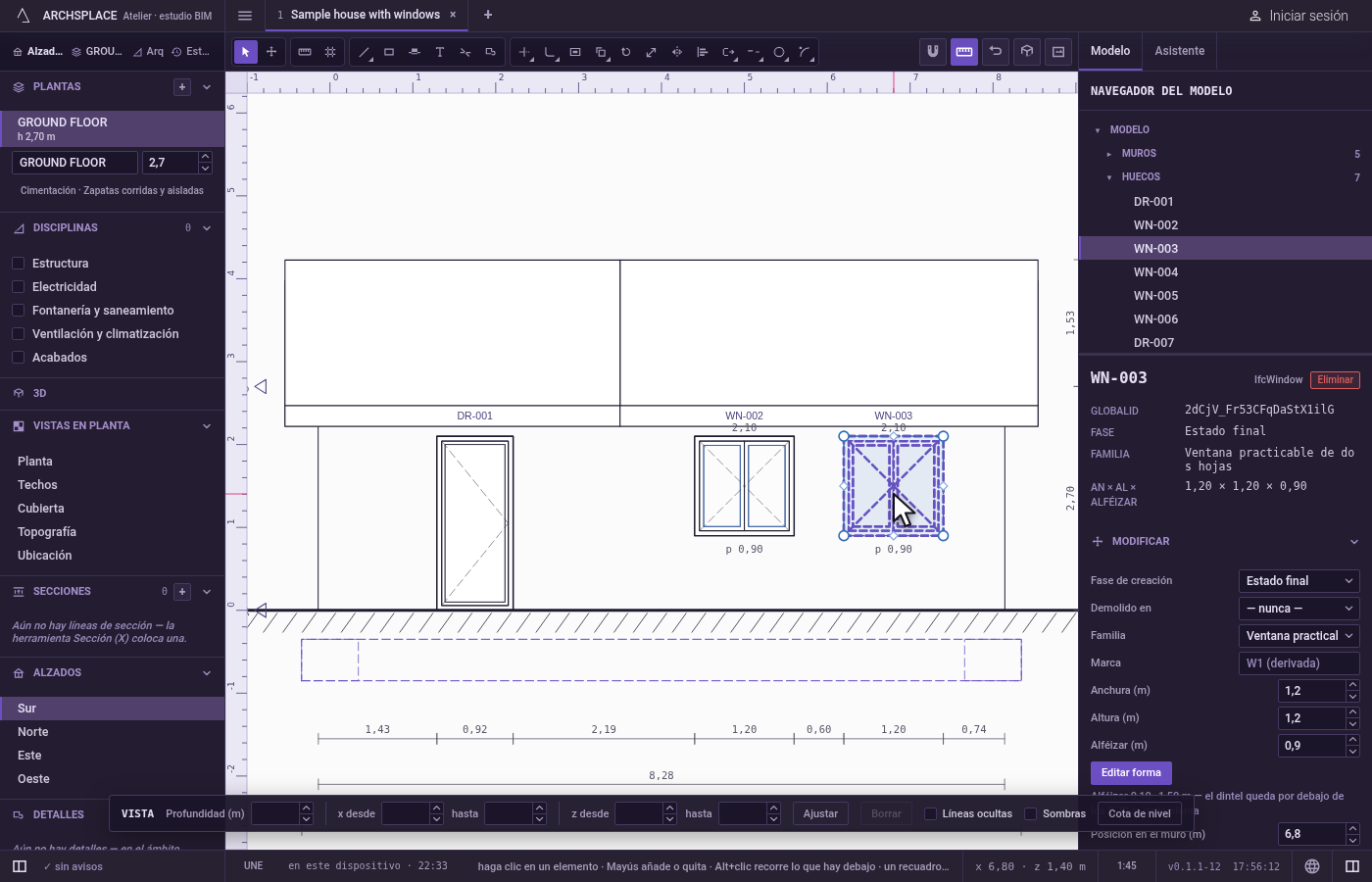

Abra una sección o un alzado y seleccione lo que va a desplazar. Con Seleccionar, haga clic en una ventana de la fachada. También puede saltarse esto y dejar que el primer clic de Desplazar tome el elemento que hay bajo el puntero.

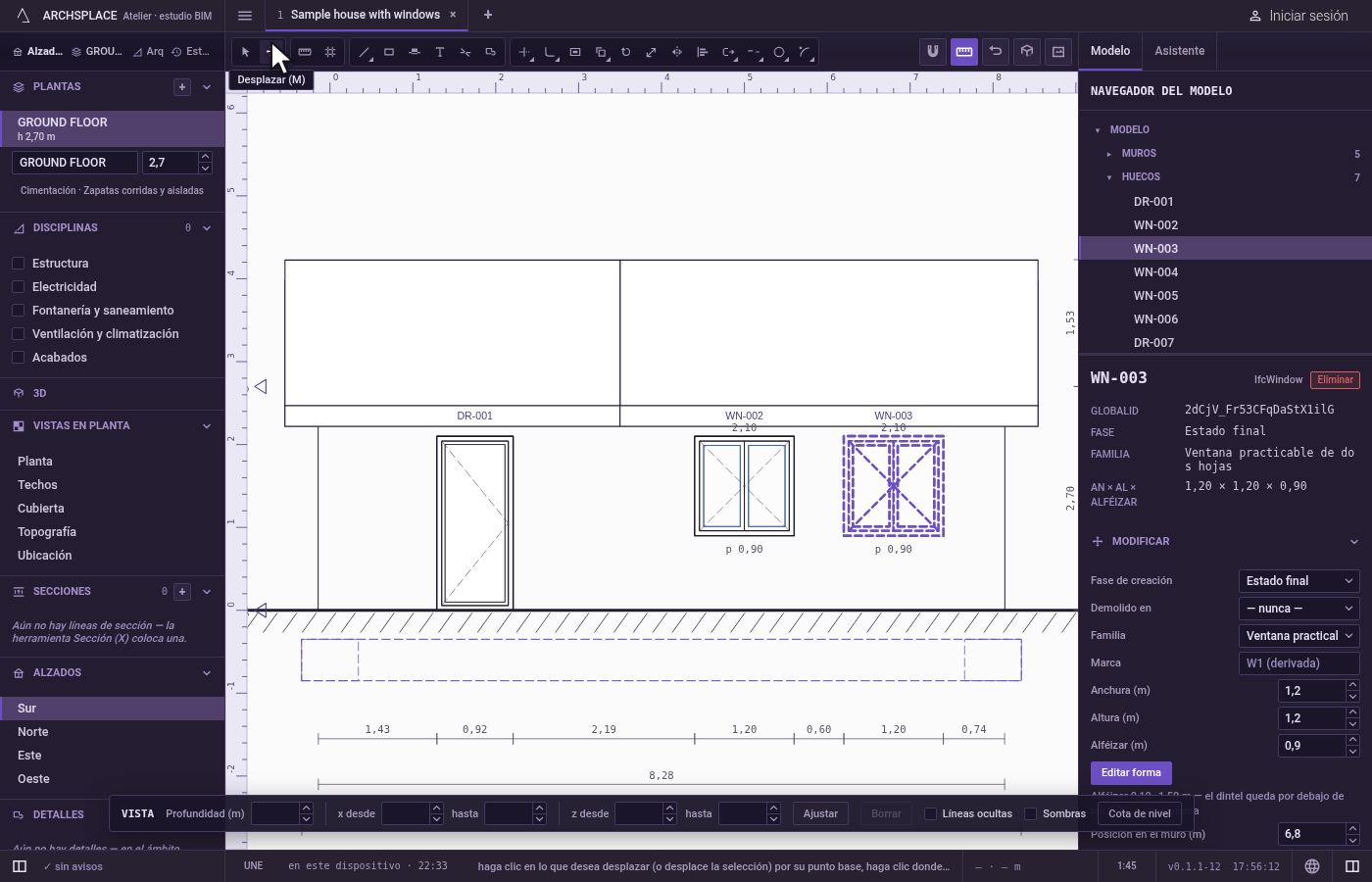

Pulse M. O haga clic en Desplazar, la segunda herramienta de la barra. La barra de estado le indica que haga clic en lo que va a desplazar por su punto base, y luego donde debe quedar, o que escriba una distancia.

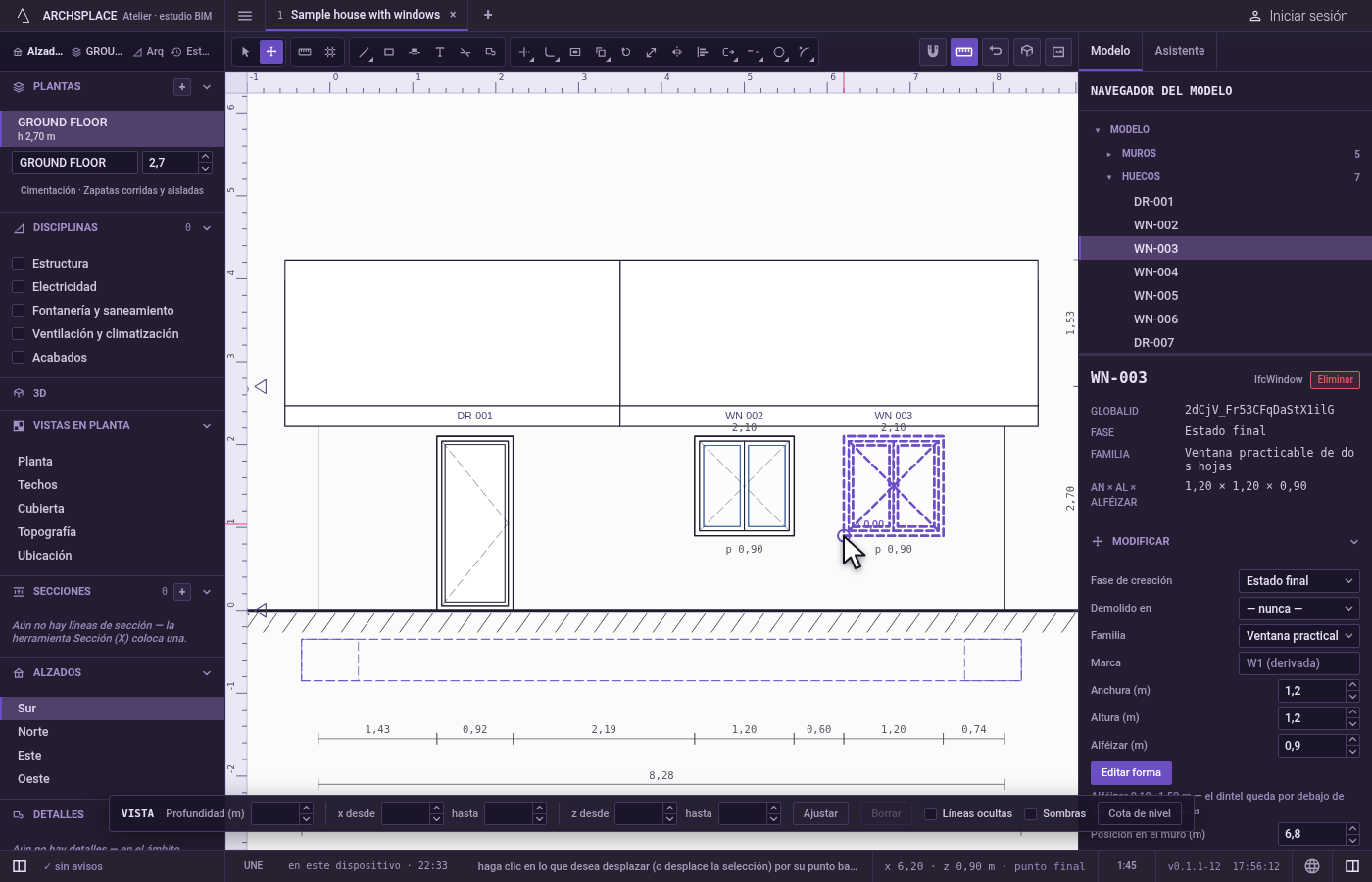

Haga clic en el punto base. Haga clic en una esquina de la ventana. Todas las líneas del dibujo atraen el puntero hacia sus esquinas, puntos medios y bordes, de modo que el punto base cae sobre la propia ventana.

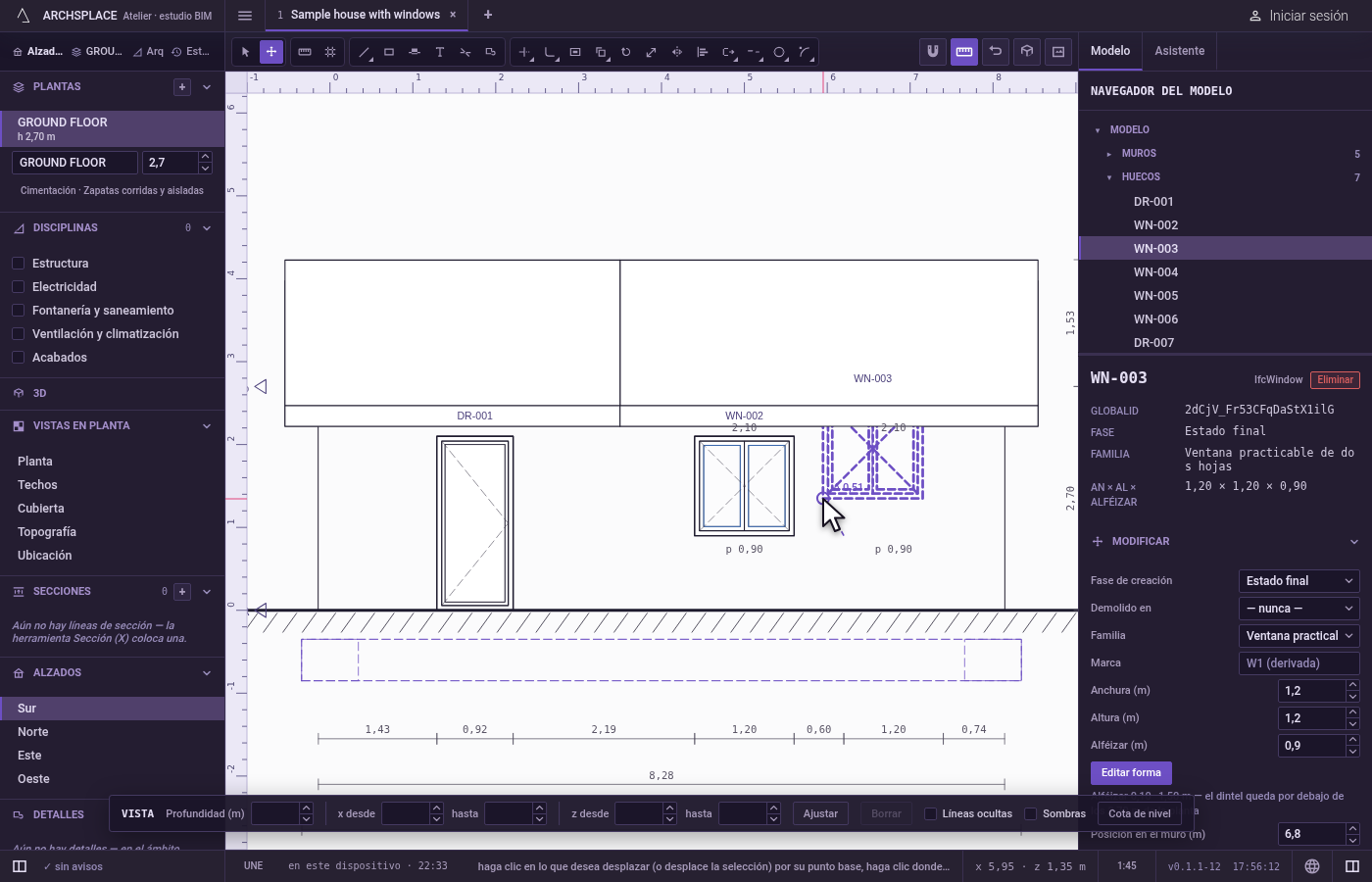

Mueva el puntero. Una línea va del punto base al puntero, con un círculo en su extremo y la distancia al lado, y la ventana se dibuja donde quedaría. Con Orto activado (F8 lo activa y lo desactiva), el recorrido se mantiene en horizontal o en vertical, según hacia dónde se incline el puntero.

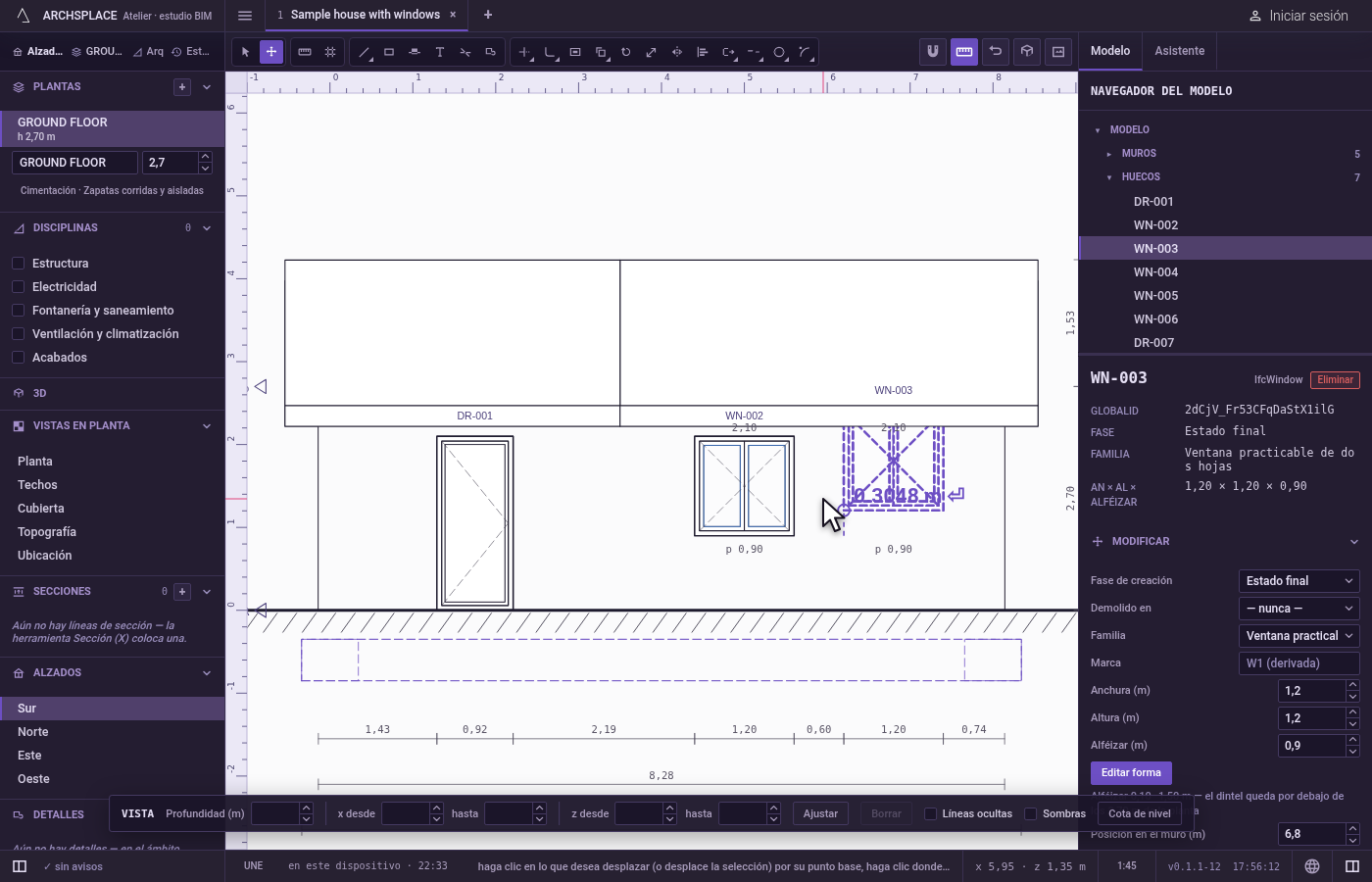

Suéltelo. Haga clic donde debe quedar. O escriba una distancia en las unidades del proyecto y pulse Intro: la ventana se desplaza esa distancia según el eje hacia el que se inclina el puntero, aquí en vertical hacia arriba, y su alféizar sube esa misma distancia. Mantenga pulsada Ctrl al hacer clic o al pulsar Intro para dejar el original en su sitio y soltar una copia.

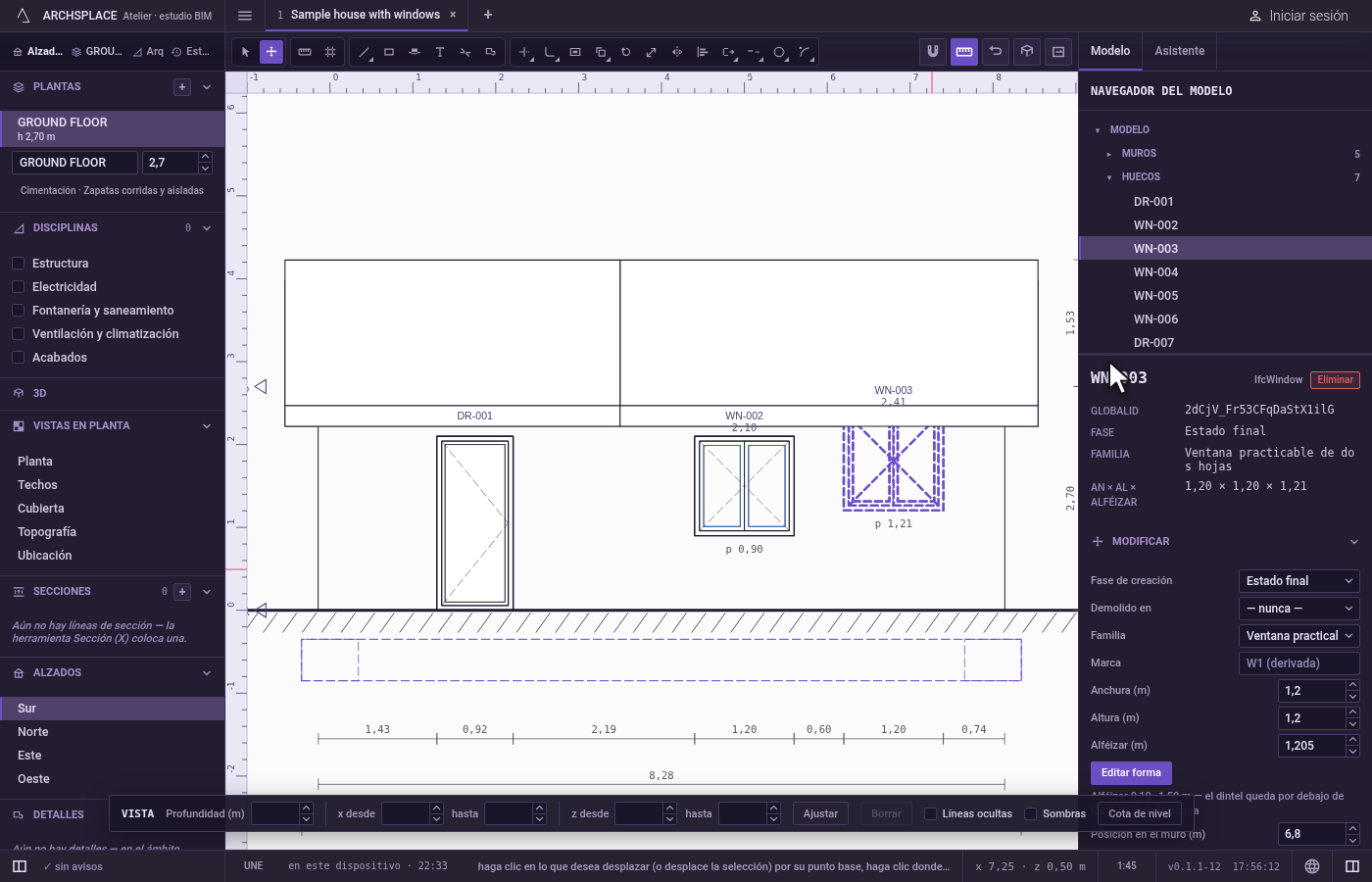

Cambie de idea con Esc. Antes del segundo clic, Esc lo devuelve todo a su sitio y no escribe nada.

Qué rechaza

Nada que desplazar. Un primer clic en el papel vacío sin nada seleccionado no desplaza nada, y el estudio dice Nada que desplazar aquí, y le pide que seleccione algo o que haga clic en lo que desea desplazar.
Una altura para lo que coloca la planta. Los muros, los pilares, las vigas y las escaleras toman su altura de su planta: un recorrido hacia arriba solo los desplaza a lo largo de la vista, y el estudio le indica que cambie la altura de la planta en la lista Plantas.
El forjado más bajo. Es la referencia de cotas y no se mueve.
Un forjado desplazado en horizontal. Aquí un forjado sube y baja; en horizontal, sigue a sus muros en planta.
Una planta de menos de 50 cm. Se rechaza un desplazamiento de forjado que dejaría una planta de menos de 0,50 m, y los forjados se quedan como estaban.
Un hueco que no cabe. Un hueco que se deslizaría más allá del extremo de su muro, quedaría a menos de 10 cm de otro hueco del mismo muro o tomaría un alféizar fuera del rango de su familia se queda donde estaba, con el motivo indicado.
Las líneas ocultas. Una línea quitada de la vista con Ocultar es una línea propia del modelo: Desplazar la deja donde está.
Un desplazamiento que no toma nada. Cuando nada puede tomar ninguna parte del recorrido, no se escribe nada.

Qué escribe en el contrato

Desplazar escribe los propios campos de los elementos desplazados, todo en un solo paso:

la posición de un hueco a lo largo de su muro, at, y su alféizar, params.sill, en metros;
los puntos de las marcas de la vista en details, sus points, at y target, desplazados según el recorrido en las coordenadas propias de la vista;
en un forjado, la height de la planta que tiene debajo y la suya, y la elevation de cada planta, calculada de nuevo a partir de las alturas;
en los muros, from y to de cada extremo que lleva el desplazamiento, y la posición de cualquier otro elemento de la planta que se desliza.

Con Ctrl, las copias se añaden al final de sus listas y los originales se quedan. Subir 30 cm una ventana cuyo alféizar estaba a 0,4 m escribe, para ese hueco:
