Círculo
La herramienta Círculo dibuja en la vista 3D una circunferencia completa a partir de su centro y su radio, sobre el plano que hay bajo el puntero. El círculo se cierra en un plano, así que es una cara redonda al instante, y sigue siendo una curva real se use como se use.
Qué es
La herramienta Círculo dibuja una circunferencia con dos clics: su centro y luego un punto a la distancia del radio. El círculo se apoya en un plano. Antes del primer clic, el estudio muestra ese plano bajo el puntero como una rejilla suave: la cara que hay bajo el puntero, o el suelo cuando no hay ninguna. Las flechas lo giran.
El círculo se guarda como cuatro cuartos de arco, así que es una circunferencia real en el proyecto. Se dibuja con segmentos finos, nunca más gruesos que cinco grados, para que su cara se pueda deducir y estirar, pero borrar, tomar o desfasar cualquier parte de él se lleva el círculo entero. Convertido en volumen, sus lados se leen como una sola superficie suave.
Cuándo usarlo
- Para dibujar una huella redonda y convertirla en un pilar o un cilindro con Empujar/tirar.
- Para dibujar una abertura redonda en una cara y empujarla hasta atravesarla.
- Para dibujar un perfil redondo para Sígueme.
Los pasos

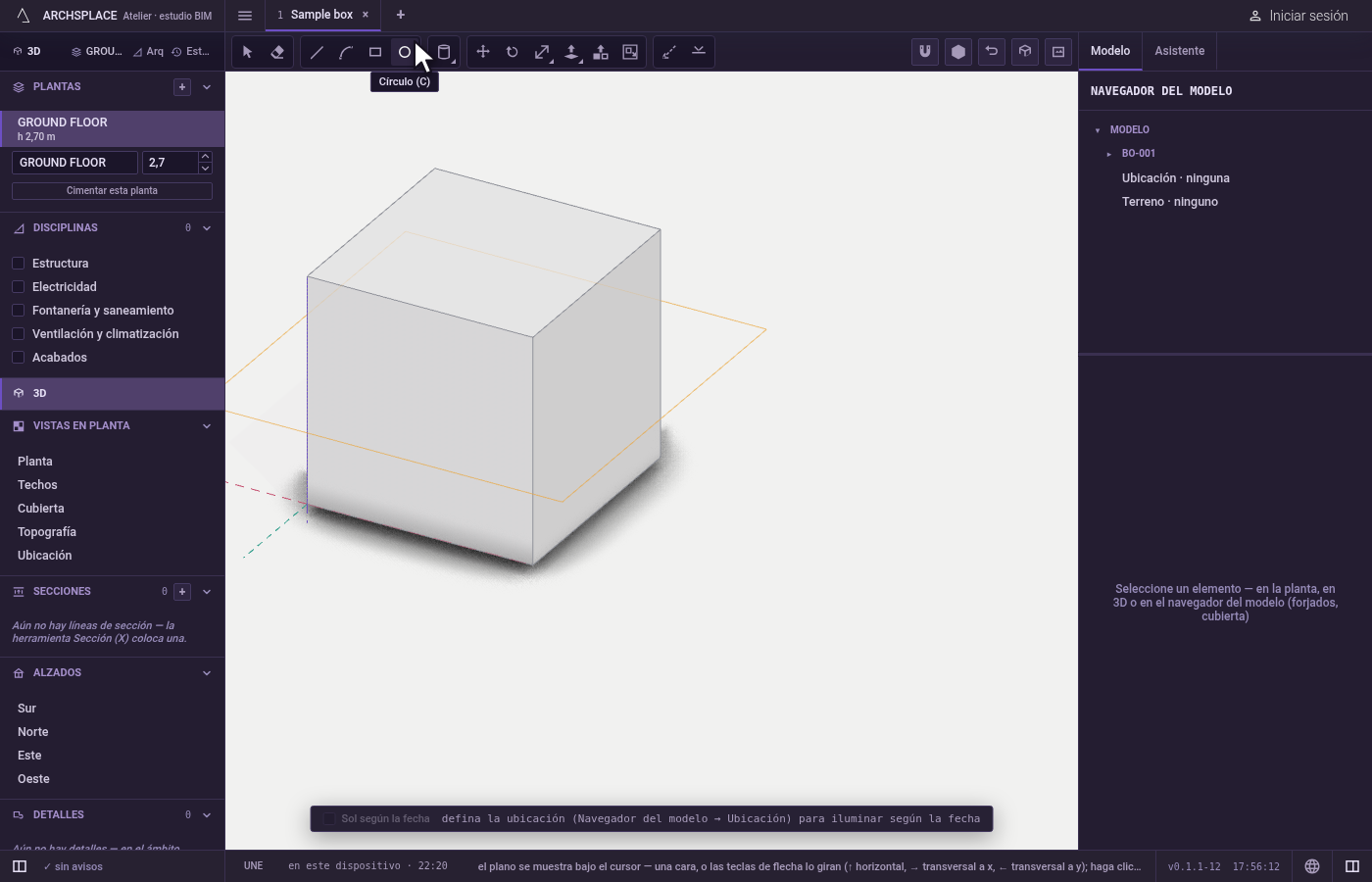

Tome la herramienta. Pulse
C, o haga clic en Círculo, entre las herramientas de dibujo.

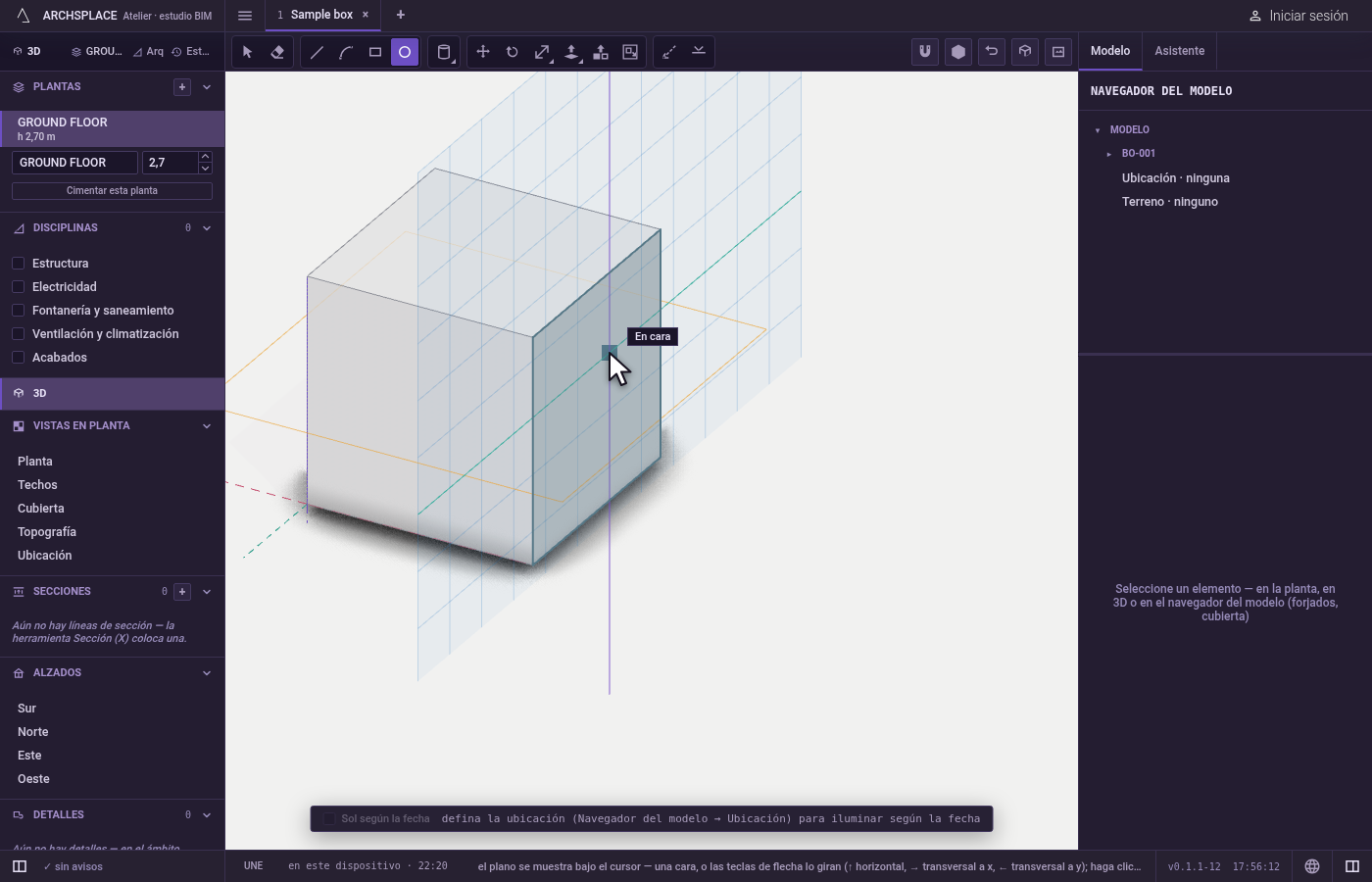

Elija el plano. Pase sobre una cara para dibujar en ella, o sobre el vacío para el suelo. Antes del primer clic,
↑pone el plano horizontal,→lo pone en vertical perpendicular a x,←en vertical perpendicular a y, y↓vuelve a la cara bajo el puntero.
Haga clic en el centro. El plano queda fijado por ese punto; el marcador muestra lo que toma el clic.

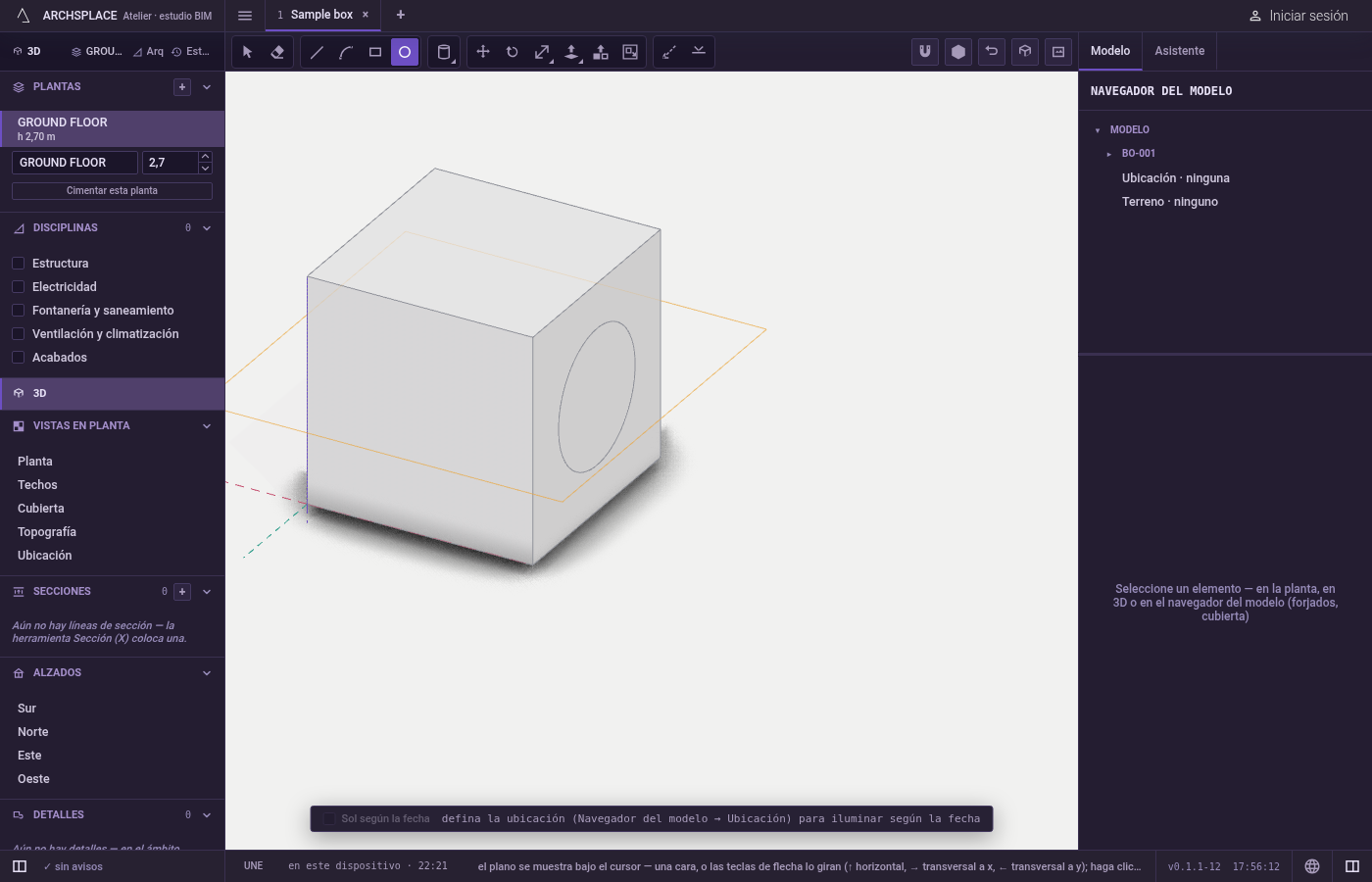

Fije el radio. Aléjese del centro: el círculo le sigue y la lectura da su radio. Haga clic, o escriba el radio y pulse
Intro.

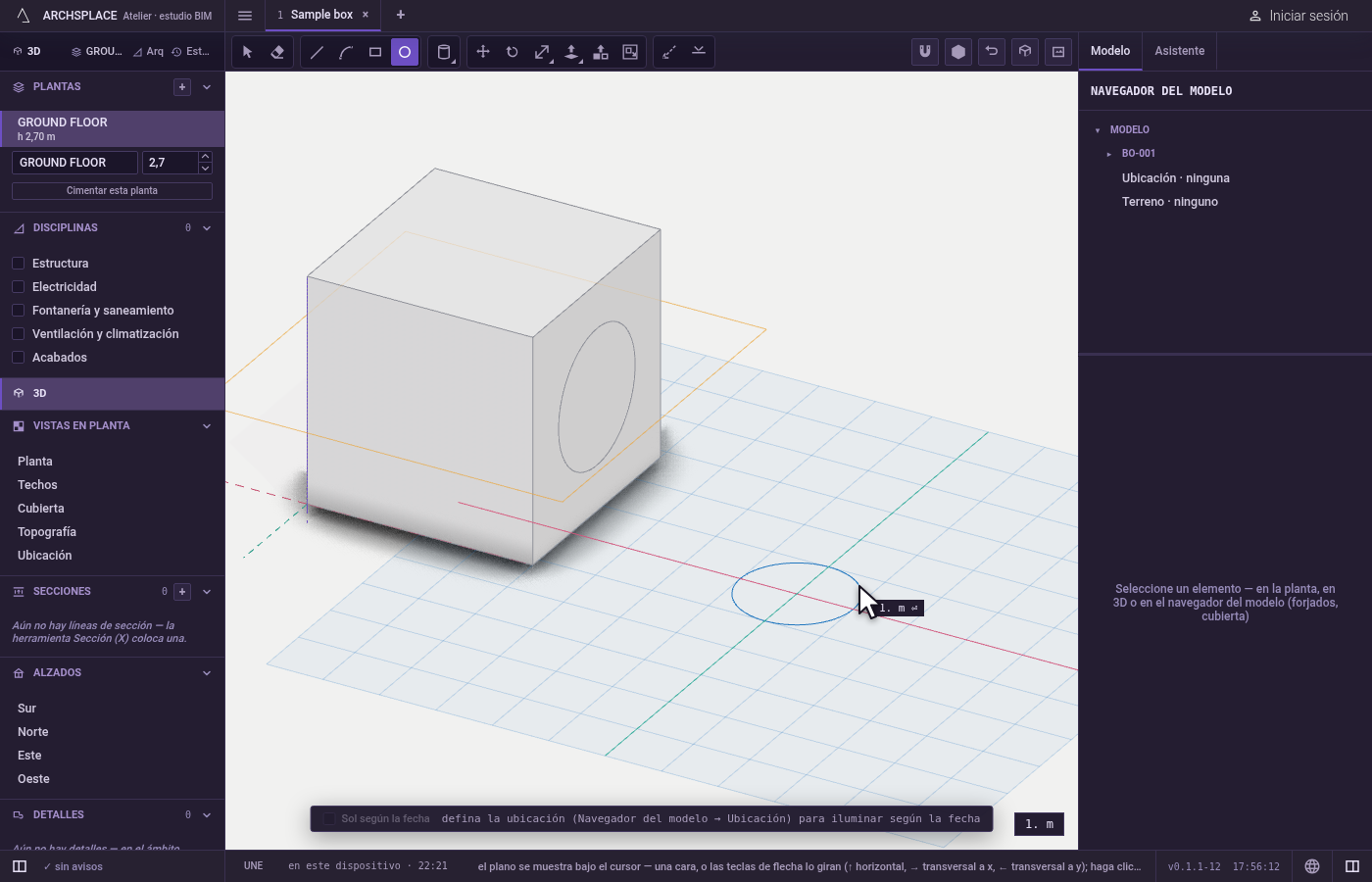

Dibuje el siguiente. La herramienta sigue en su mano.
Escdescarta un círculo en curso; la barra espaciadora vuelve a Seleccionar.
Qué rechaza
- Un punto fuera de su plano. Una vez marcado el centro, el radio se lee en el plano que fijó.
- Un radio escrito de cero. No se dibuja nada; escriba una longitud y pulse
Intro.
Qué escribe en el contrato
El círculo se añade a la geometría dibujada del modelo, o del componente que tenga abierto, como cuatro cuartos de arco formados por segmentos finos, en un paso que se puede deshacer. Donde cruza otras líneas se parten entre sí, el círculo cerrado se deduce como una cara, y un círculo dibujado sobre la cara de un sólido pasa a ser de ese sólido y recorta ahí una cara redonda propia.
Relacionado
Preguntas frecuentes
¿Cómo doy a un círculo un radio exacto?
Haga clic en el centro, escriba el radio y pulse Intro. La coma y el punto sirven como separador decimal, así que 1,5 y 1.5 dan el mismo radio de 1,5.
¿El círculo es una circunferencia real o un polígono?
Una circunferencia real: se guarda como cuatro cuartos de arco. Se dibuja con segmentos finos para que su cara se pueda deducir y estirar, pero un clic en cualquier parte de él toma el círculo entero, y convertido en volumen sus lados se leen como una sola superficie suave.
¿Cómo dibujo un círculo en un muro?
Pase sobre la cara del muro: el plano bajo el puntero se apoya en ella. Luego haga clic en el centro y en el radio. También puede poner el plano en vertical con la flecha derecha o la izquierda antes del primer clic.
