Viga dibuja una viga entre dos clics, con la sección elegida junto a las herramientas, salvando la luz bajo el techo de la planta. Sus extremos se unen a los de otras vigas igual que los muros, y su tamaño se ajusta después en su panel.
Qué es
Viga dibuja una viga recta de un punto a otro. La lista junto a las herramientas ofrece cuatro secciones, ancho por canto: 15 por 40, 20 por 50, 25 por 60 y 30 por 70 centímetros. La viga salva la luz bajo el techo de la planta en la que se dibuja.
Una viga es un elemento lineal, como un muro o una tubería: un extremo que coloca sobre el extremo de otra viga se une a él, las vigas seleccionadas muestran tiradores donde se encuentran y una unión se mueve con todas las vigas que coinciden en ella.
Cuándo usarlo
- Para salvar la luz entre los pilares de una retícula estructural.
- Para sostener un forjado sobre un hueco o una estancia grande.
- Para volver a dibujar las vigas de un edificio levantado.
Los pasos

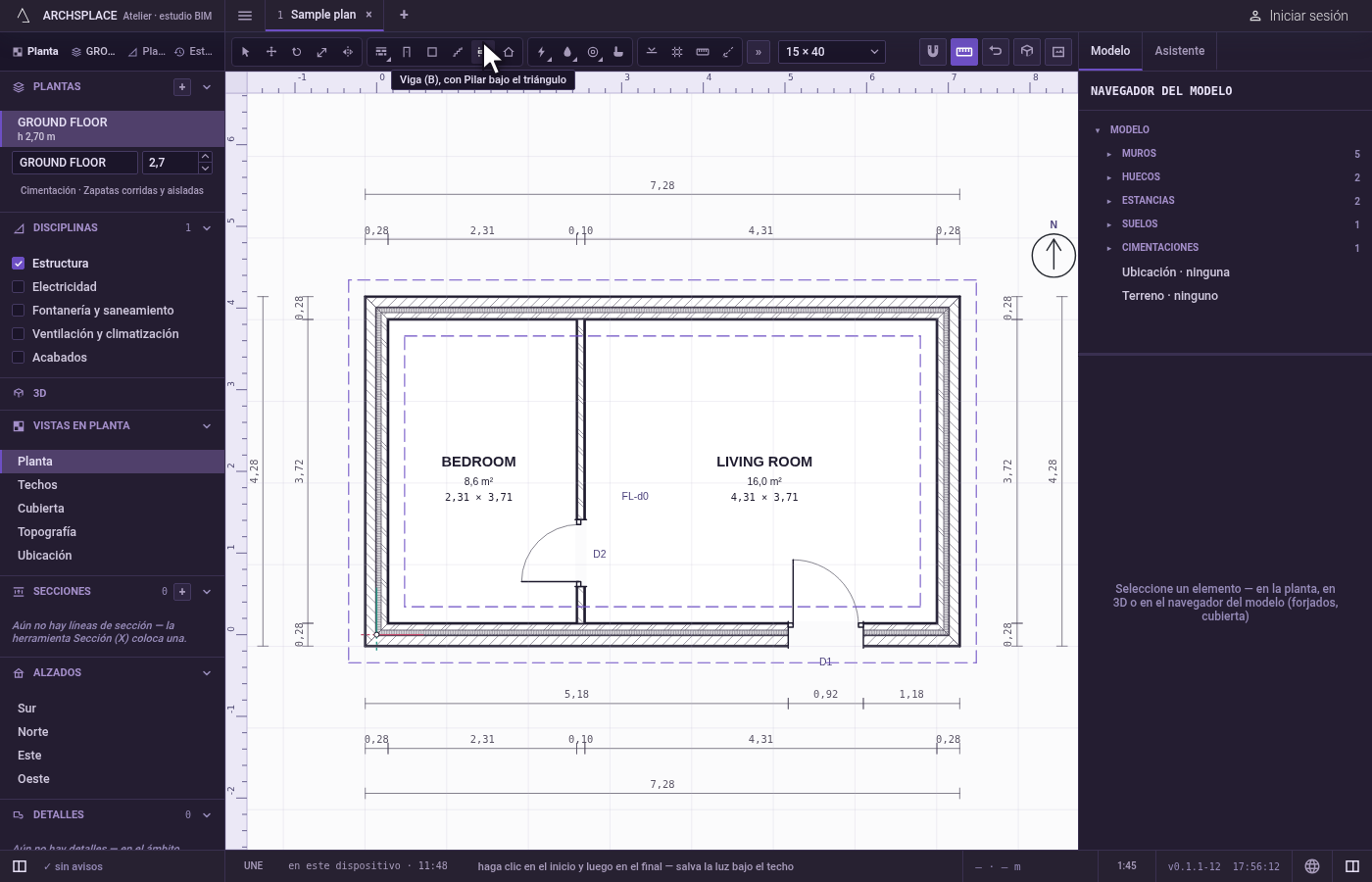

Tome la herramienta. Pulse
B, o haga clic en el botón Viga. La barra de estado le indica que haga clic en el inicio y en el final.

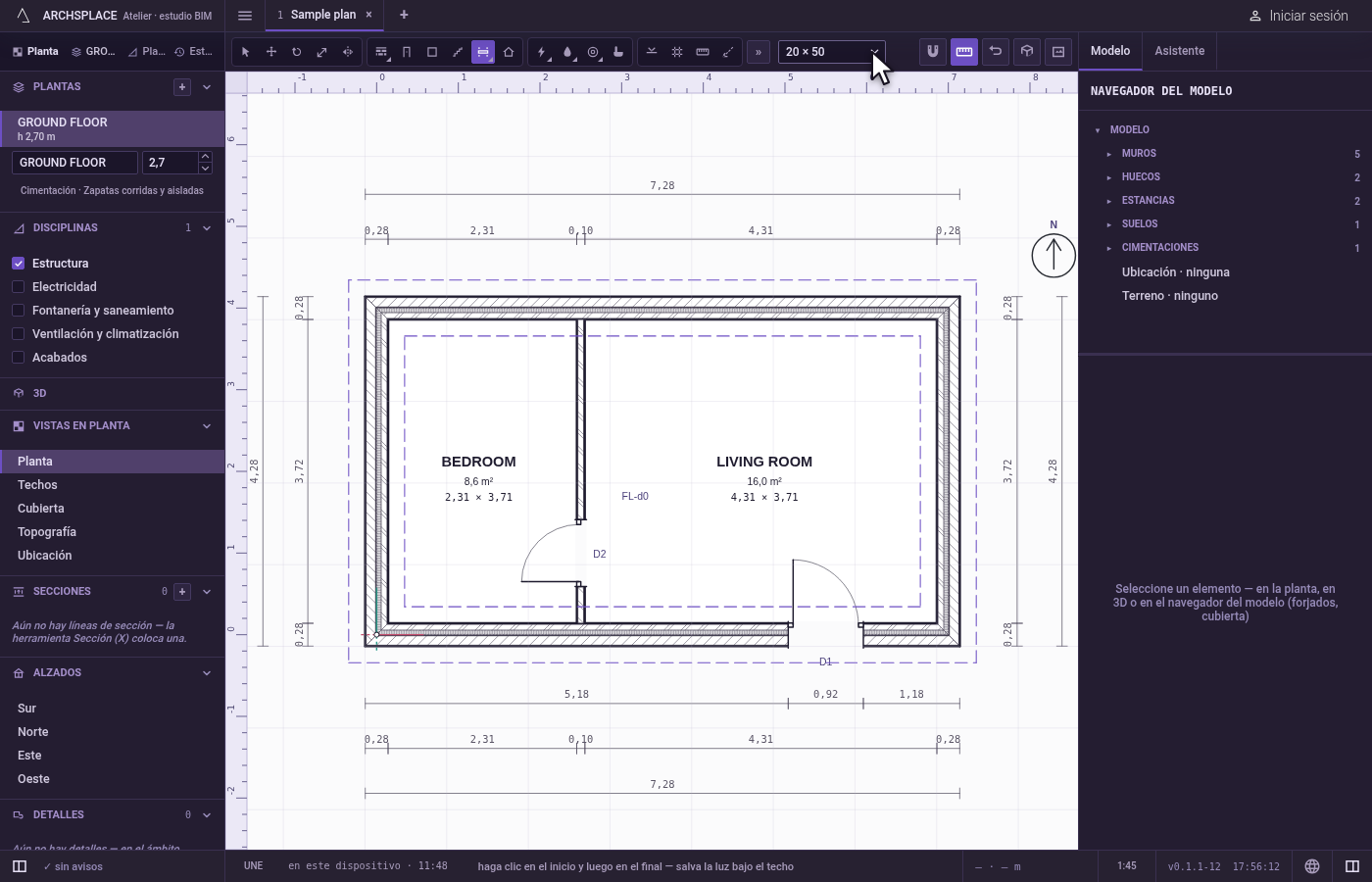

Elija la sección. Elíjala en la lista que hay junto a las herramientas.

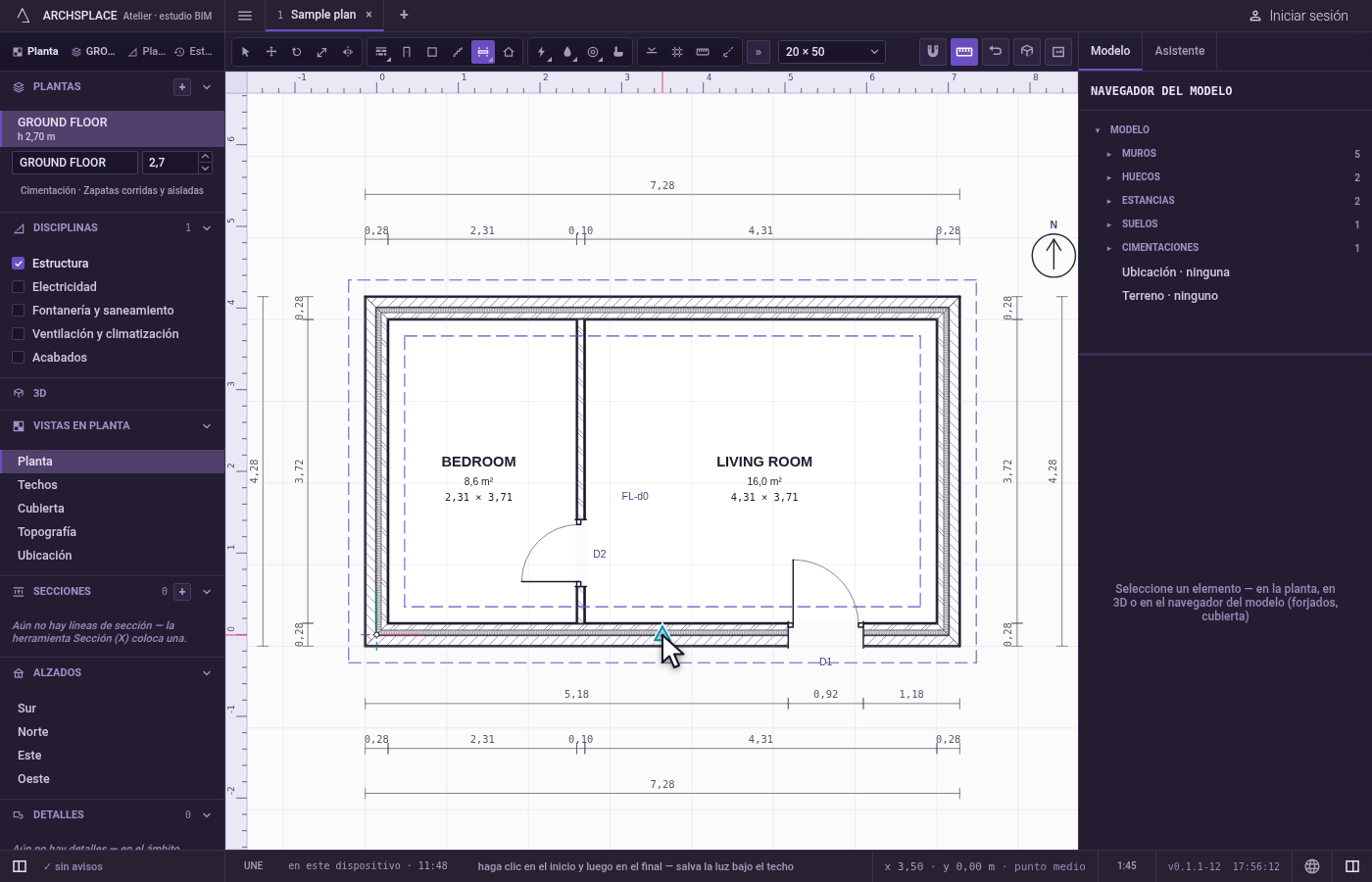

Haga clic en el inicio. El imán fija el clic en el centro de un pilar, la esquina de un muro, un cruce de ejes u otro punto a su alcance.

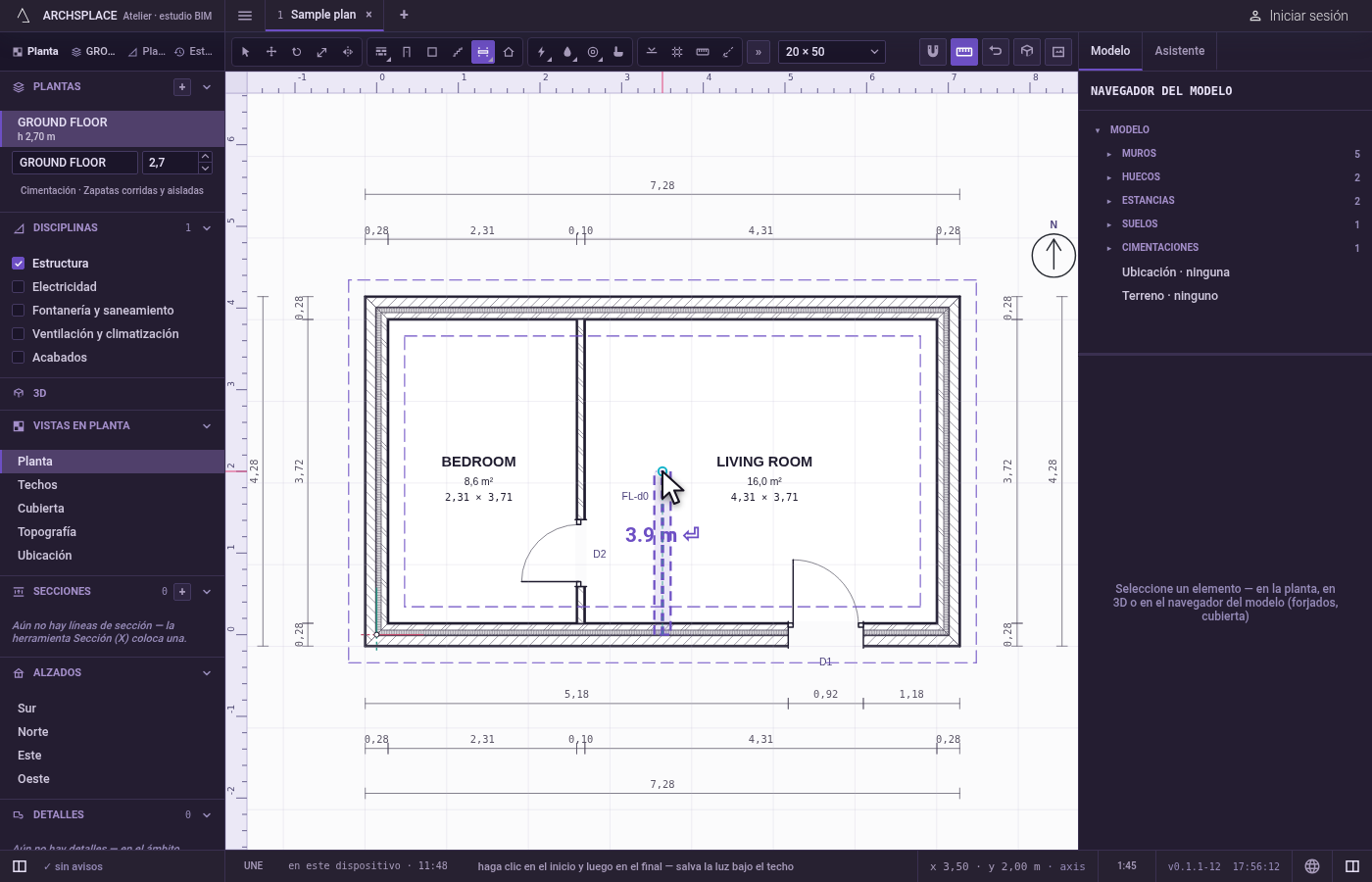

Haga clic en el final, o escriba la longitud. Haga clic donde termina la viga, o escriba su longitud en las unidades del proyecto y pulse Intro para terminarla a esa distancia hacia el cursor. Mayús, o F8 mientras esté activada, la mantiene horizontal o vertical. Cada viga pide dos clics nuevos; la siguiente no empieza donde terminó la anterior.

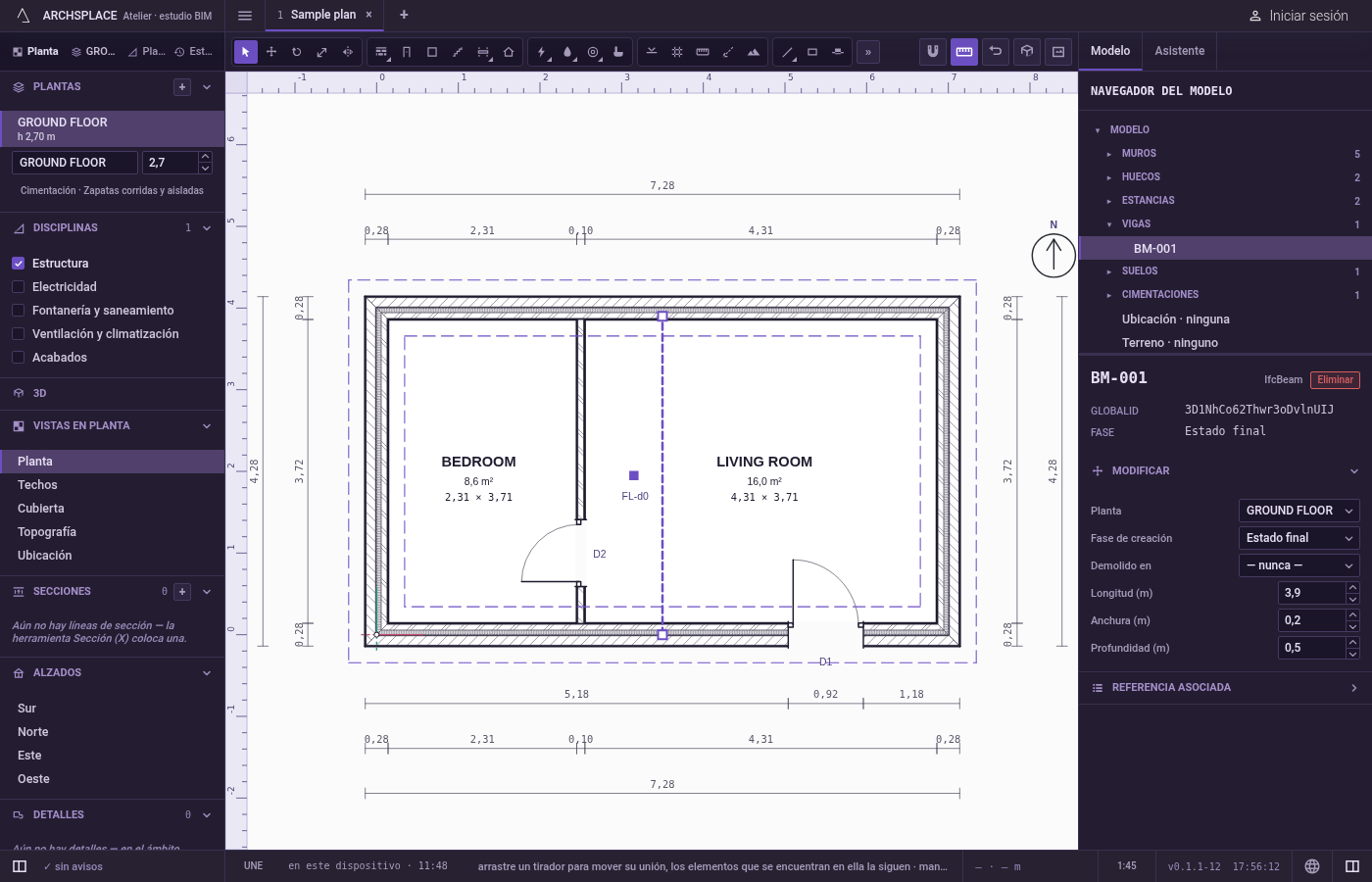

Ajústela en su panel. Seleccione la viga con Seleccionar para escribir su ancho, su canto o su longitud.
Qué rechaza
- Una viga de menos de 10 cm. El proyecto rechaza una viga de menos de 10 cm: la barra de estado cuenta un error más, y su lista indica que la viga no tiene longitud.
- Un segundo clic en el inicio. Un clic dentro del alcance del imán alrededor del inicio no hace nada.
Qué escribe en el contrato
Una entrada nueva al final de la lista de vigas del proyecto, como un paso que se anula con un solo Deshacer: la planta, sus dos extremos en metros, su ancho y su canto y la fase en la que dibuja la vista. Un extremo que se ha unido al extremo de otra viga se escribe exactamente en ese extremo.
Conceptos
Relacionado
Preguntas frecuentes
¿A qué altura queda una viga?
Bajo el techo de la planta en la que se dibuja. Se ve en las plantas con la superposición Estructura y en la planta de techos, como una viga por encima.
¿Las vigas se encadenan como los muros?
No. Cada viga son sus propios dos clics. Un extremo colocado sobre el extremo de otra viga se une a él, de modo que las dos se encuentran en un punto.
