Aparato sanitario
Aparato sanitario coloca con un clic dentro de una estancia un lavabo, un inodoro, un plato de ducha, un fregadero, una bañera u otro aparato de su plantilla. Un aparato sanitario es arquitectura: la fontanería empieza en sus propios puntos, colocados con la herramienta Fontanería.
Qué es
Aparato sanitario coloca los aparatos de baños, cocinas y lavaderos. La lista junto a las herramientas ofrece los tipos de su plantilla; en un proyecto con la plantilla española, un inodoro con cisterna, un lavabo, un plato de ducha, una bañera, un fregadero, una lavadora, un lavavajillas y un termo eléctrico. Los componentes que usted mismo haya creado como aparatos sanitarios, mobiliario o formas se suman a la misma lista.
Un aparato sanitario es arquitectura. Está en una estancia y se dibuja en todas las vistas, pero nunca se conecta a nada: la fontanería empieza en sus puntos, el desagüe y la alimentación, que coloca con la herramienta Fontanería.
Cuándo usarlo
- Para amueblar un baño, una cocina o un lavadero en la planta.
- Para distribuir los aparatos antes de colocar sus puntos de fontanería.
Los pasos

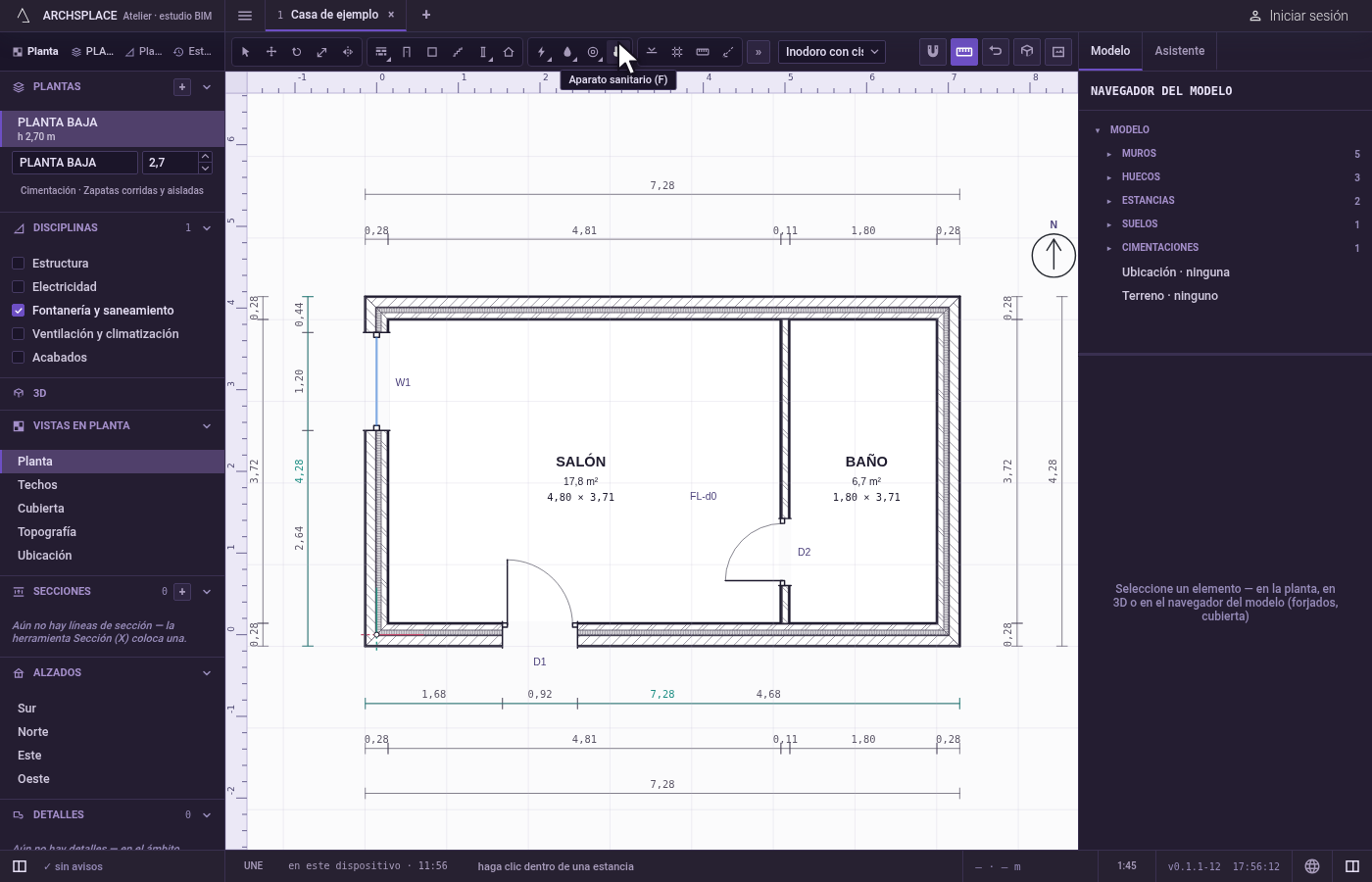

Tome la herramienta. Pulse
F, o haga clic en el botón Aparato sanitario. La barra de estado le indica que haga clic dentro de una estancia.

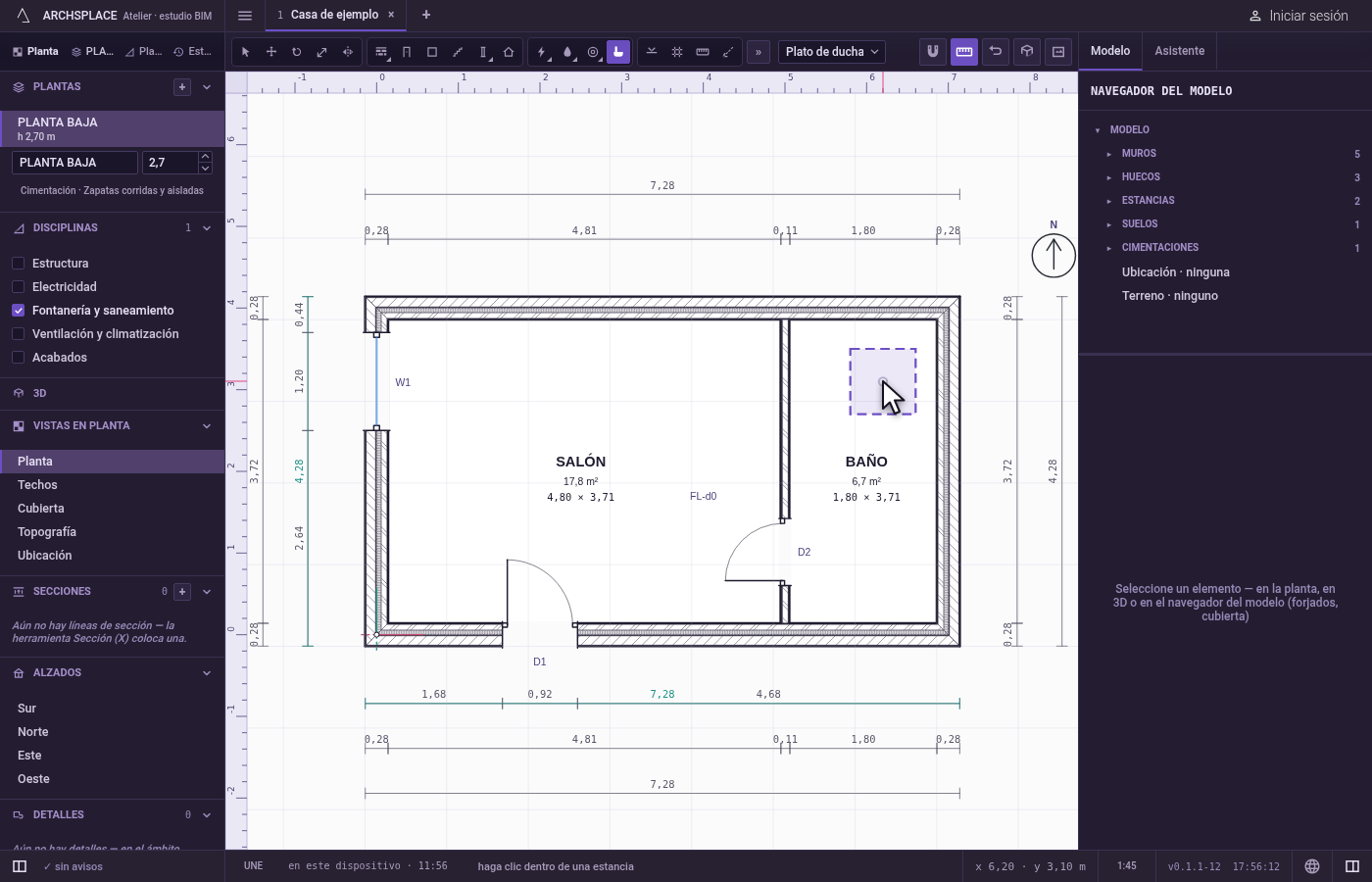

Elija el tipo. Elíjalo en la lista que hay junto a las herramientas. La silueta bajo el cursor lo muestra.

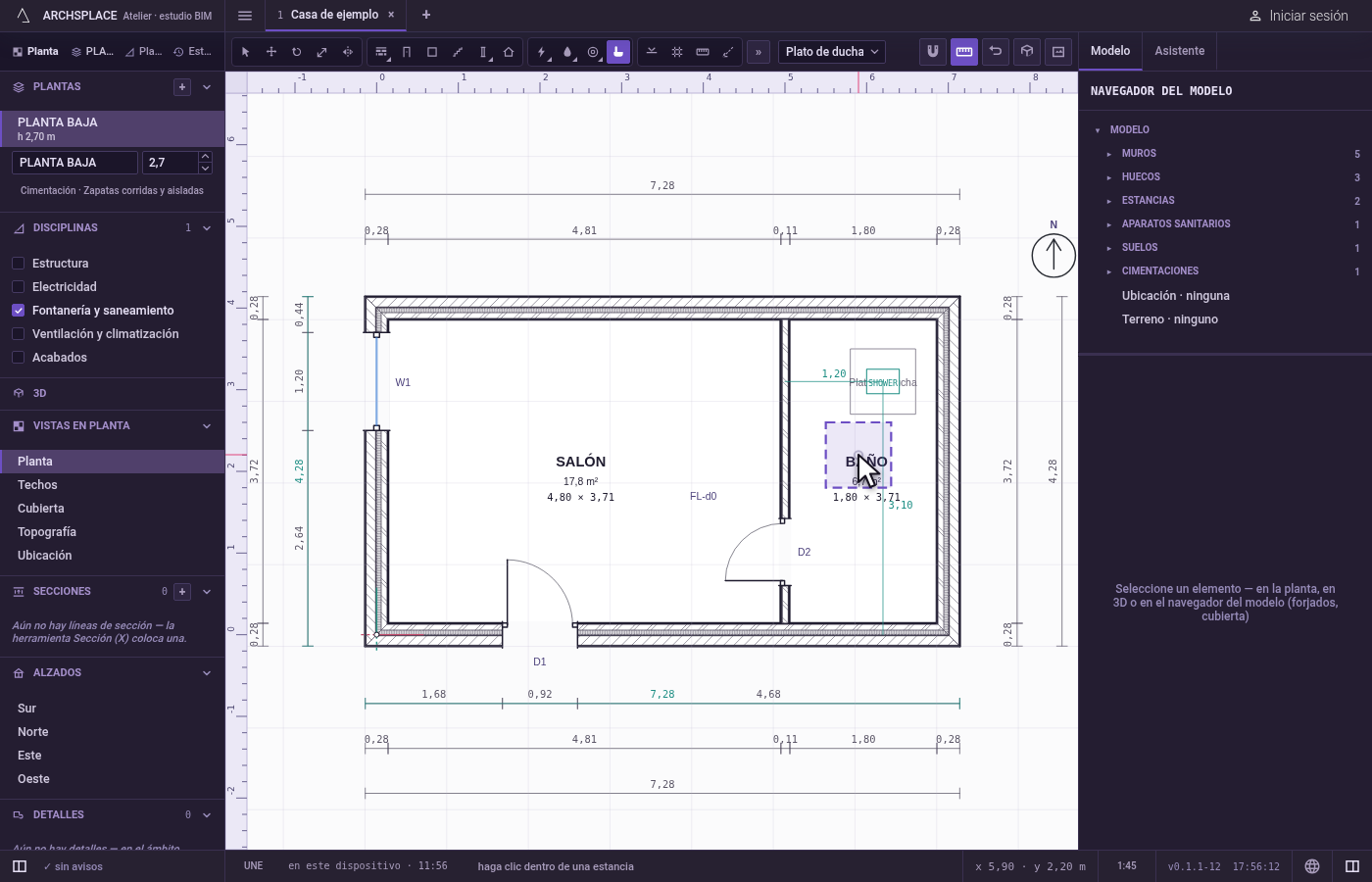

Haga clic dentro de una estancia. El aparato se centra donde hace clic, con el imán. Pertenece a la estancia en la que hizo clic. Cada clic coloca otro.

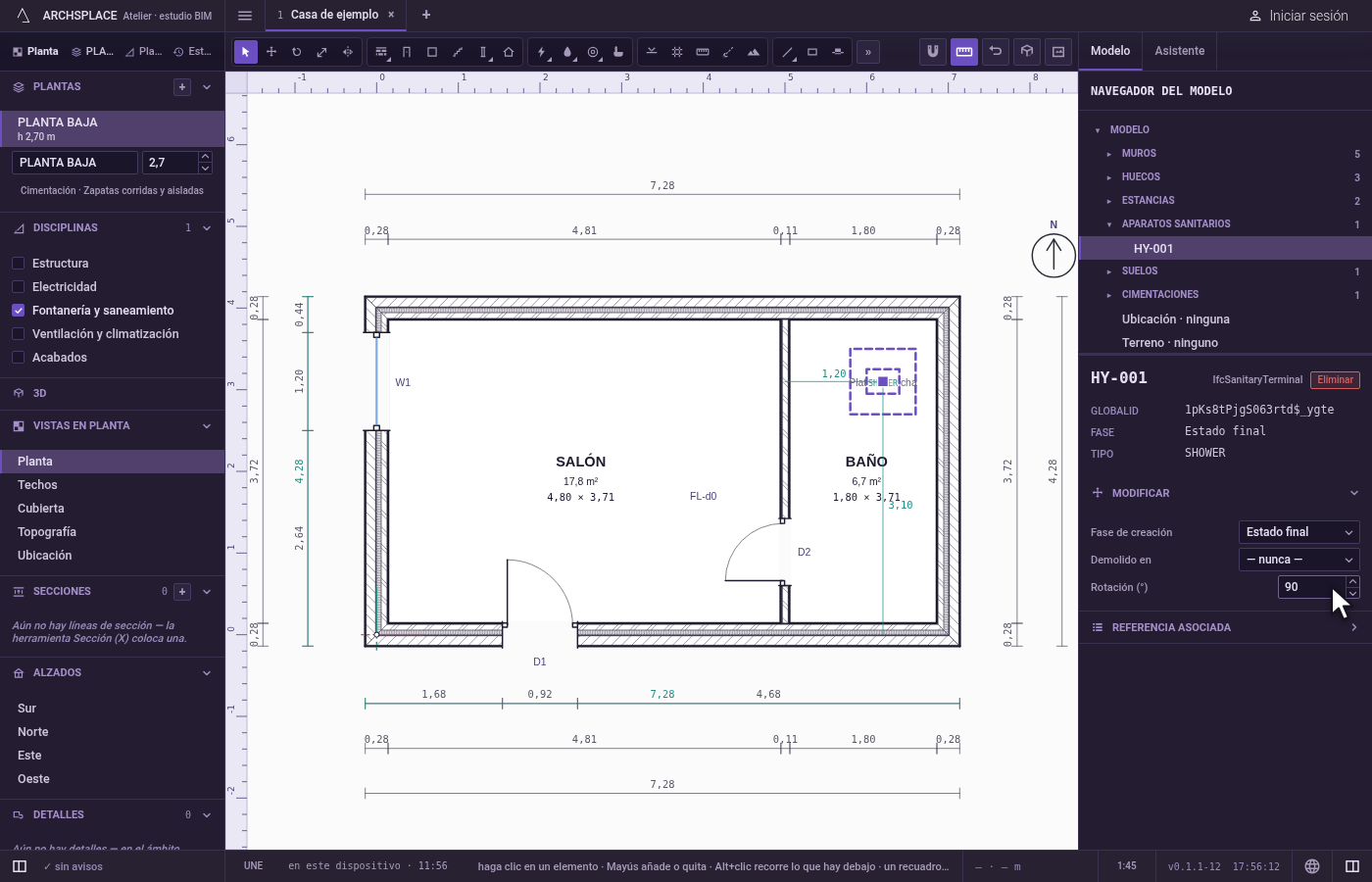

Gírelo en su panel. Seleccione el aparato con Seleccionar y escriba su giro; el campo avanza de 15 en 15 grados. Girar también lo gira.
Qué rechaza
- Un clic fuera de una estancia. Fuera de cualquier estancia cerrada por muros, un mensaje indica que un aparato sanitario va en la estancia en la que se coloca, y no se coloca nada.
Qué escribe en el contrato
Una entrada nueva al final de la lista de aparatos sanitarios del proyecto, como un paso que se anula con un solo Deshacer: su tipo, la estancia en la que está, su punto en metros y la fase en la que dibuja la vista. El giro se escribe una vez que lo gira.
Conceptos
Relacionado
Preguntas frecuentes
¿Un aparato sanitario se conecta a la fontanería?
No. Un aparato sanitario es arquitectura y nunca se conecta a nada. Coloque sus puntos de desagüe y de alimentación con la herramienta Fontanería, y el estudio traza sus tuberías.
¿Cómo oriento un aparato sanitario hacia un muro?
Selecciónelo y escriba su giro en su panel; el campo avanza de 15 en 15 grados. O gírelo con la herramienta Girar.
