Desfase en el editor de piezas

Desfase dibuja una copia paralela de una junta a la distancia que escriba, o pasando por un punto en el que hace clic, en el lado que elija. Se repite hasta que pulsa Esc, y con juntas seleccionadas las desfasa todas a la vez.

Qué es

Desfase hace una copia paralela de una junta: una línea junto a una línea, un arco menor o mayor con el mismo centro, un rectángulo dentro o fuera de un rectángulo. Elige la junta, luego el lado, y la copia se coloca a la distancia que escribió o pasando por el punto en el que hizo clic. Después, la herramienta espera la junta siguiente, conservando la distancia, hasta que pulsa Esc.

Es el mismo Desfase que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

Cuándo usarlo

Para dibujar una junta doble, o la segunda línea de una cenefa, a una distancia exacta.
Para dibujar una incrustación dentro de un rectángulo o un anillo dentro de un círculo.
Para repetir la misma copia paralela en varias juntas, una tras otra o todas a la vez.

Los pasos

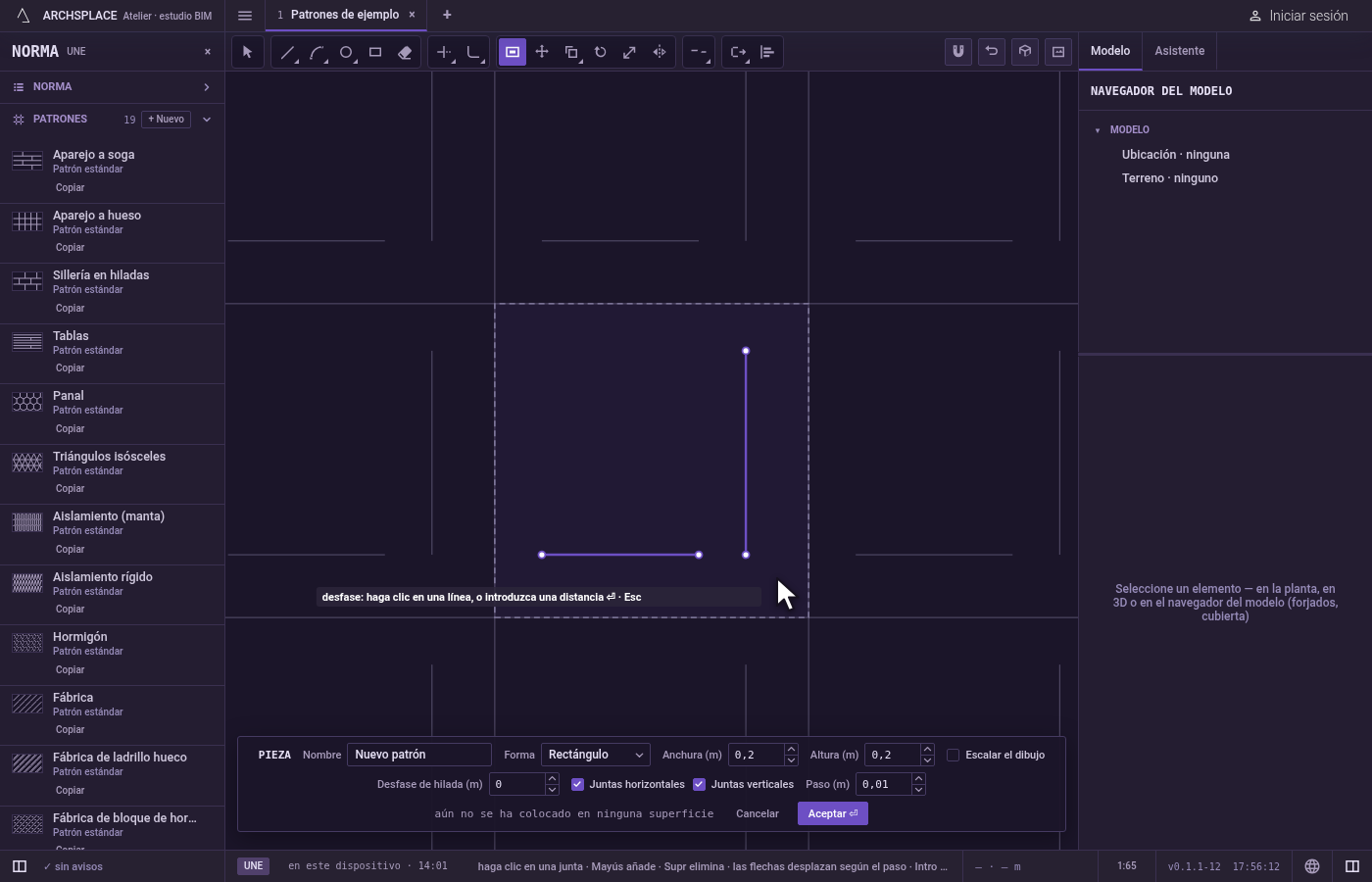

Tome la herramienta. Pulse O, o haga clic en Desfase en la barra. La indicación le pide que haga clic en una línea o que escriba una distancia.

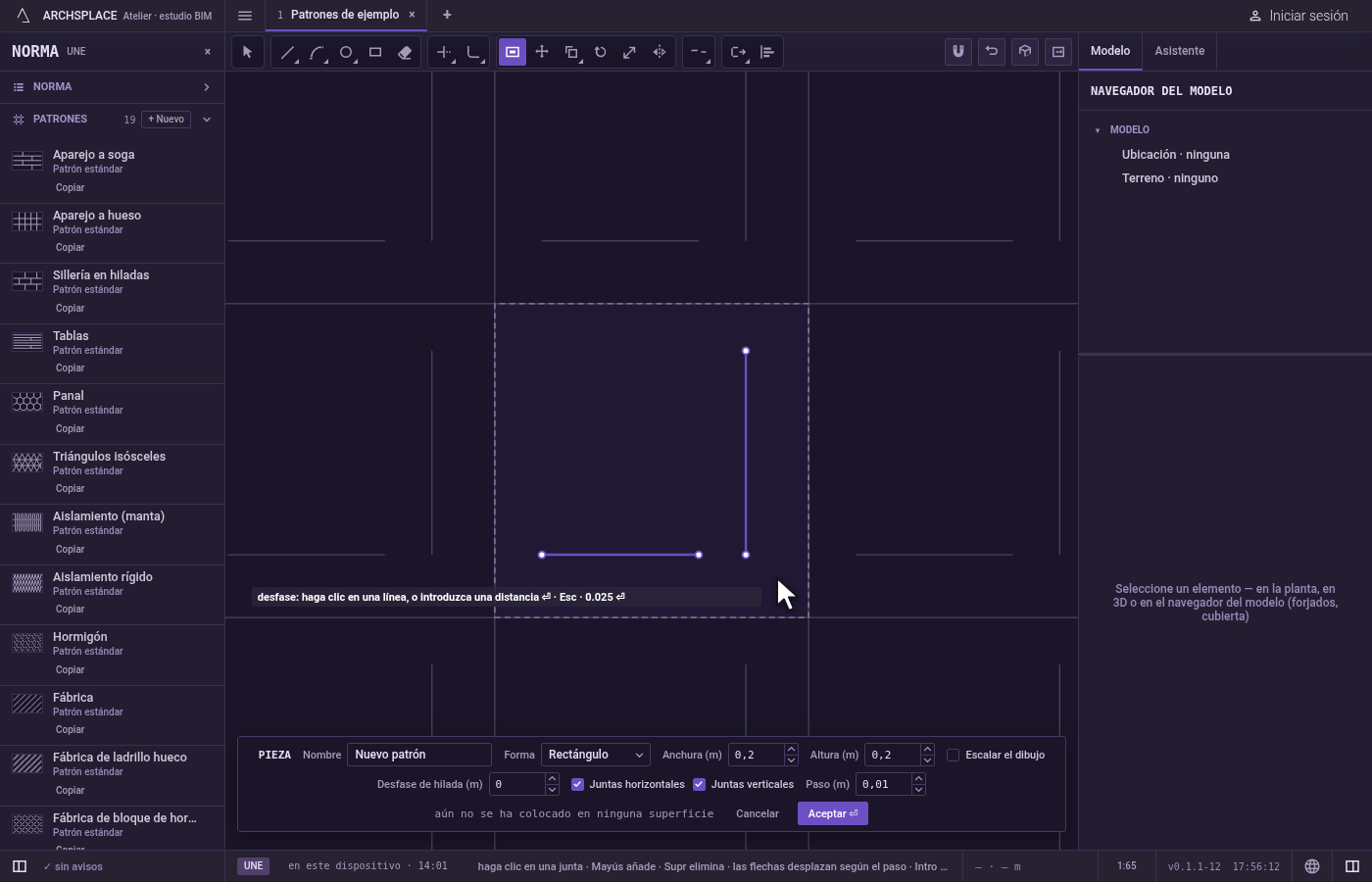

Escriba la distancia, si la conoce. Escríbala y pulse Intro. Se mantiene para todas las copias hasta que escriba otra, y puede escribirla en cualquier momento mientras tiene la herramienta en la mano. Sin distancia, cada copia pasa por el punto en el que hace clic.

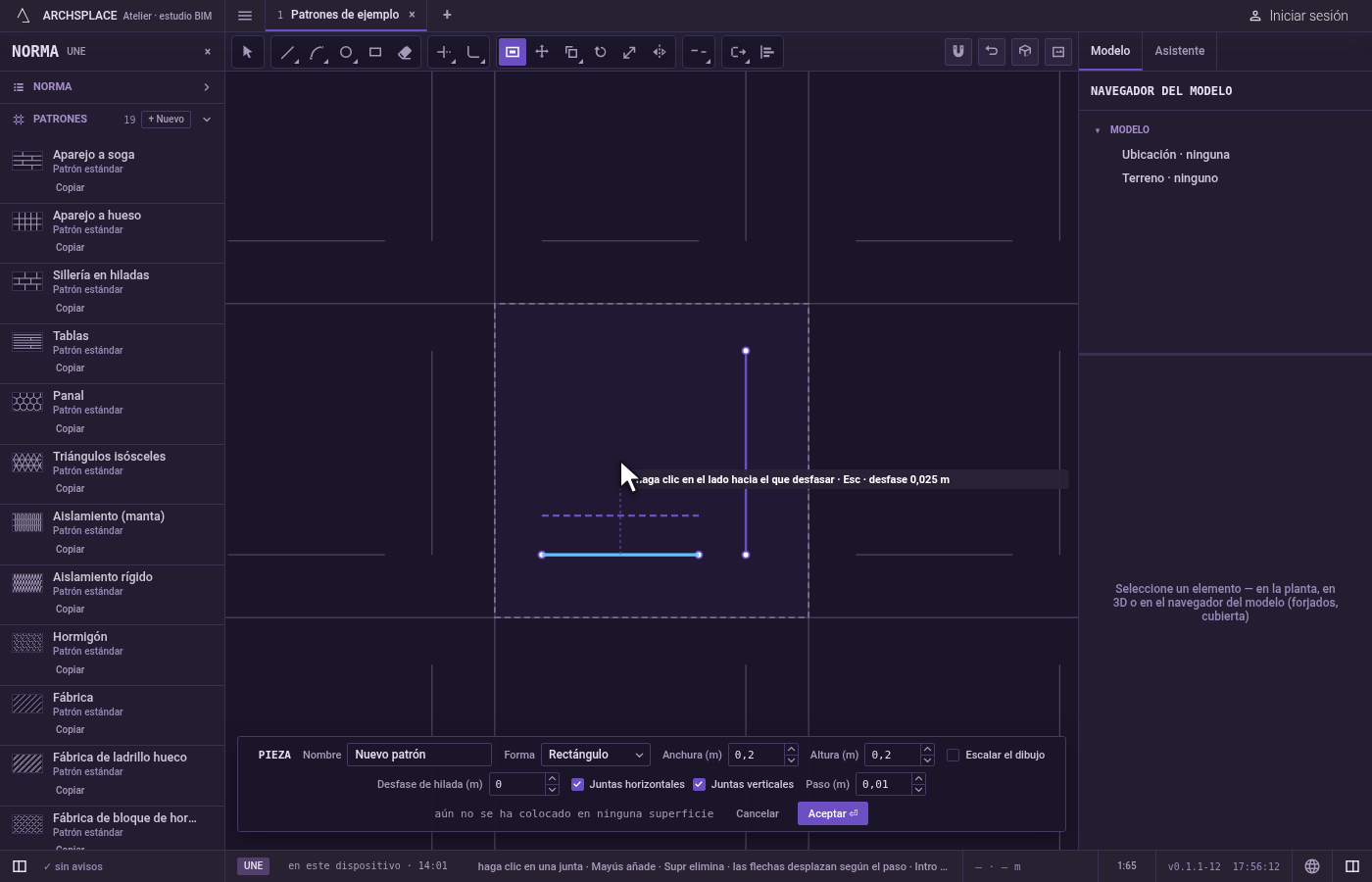

Indique la junta. Haga clic en ella. La indicación lee el propio puntero, sin ajuste, así que en un cruce toma la junta a la que apunta. La junta se queda iluminada.

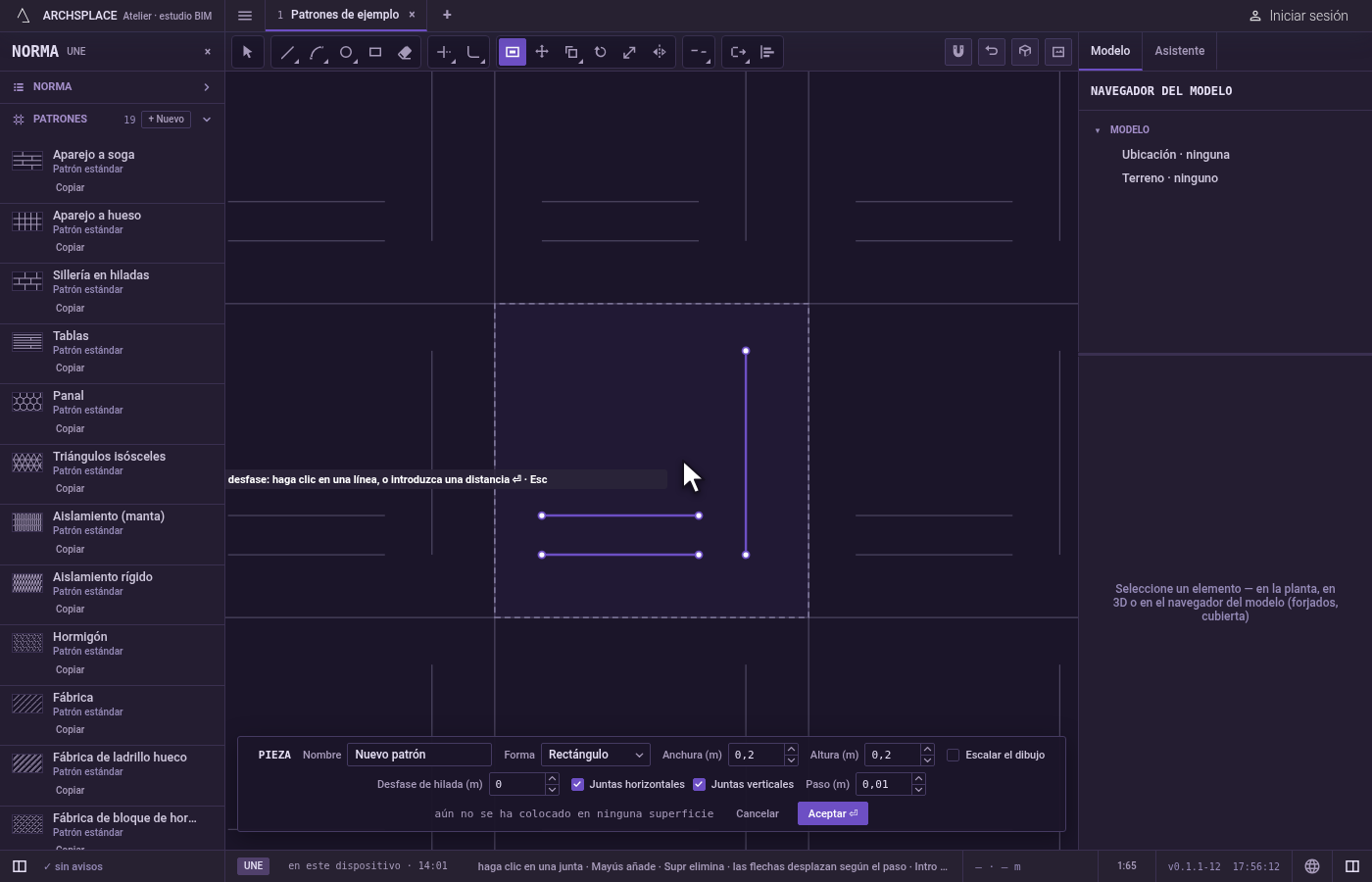

Haga clic en el lado. Una silueta de la copia sigue al puntero en su lado de la junta, y la indicación muestra su distancia. Con una distancia escrita, haga clic en cualquier punto del lado donde debe ir la copia. Sin ella, haga clic en el punto por el que debe pasar la copia. La copia se coloca, y la herramienta espera la junta siguiente.

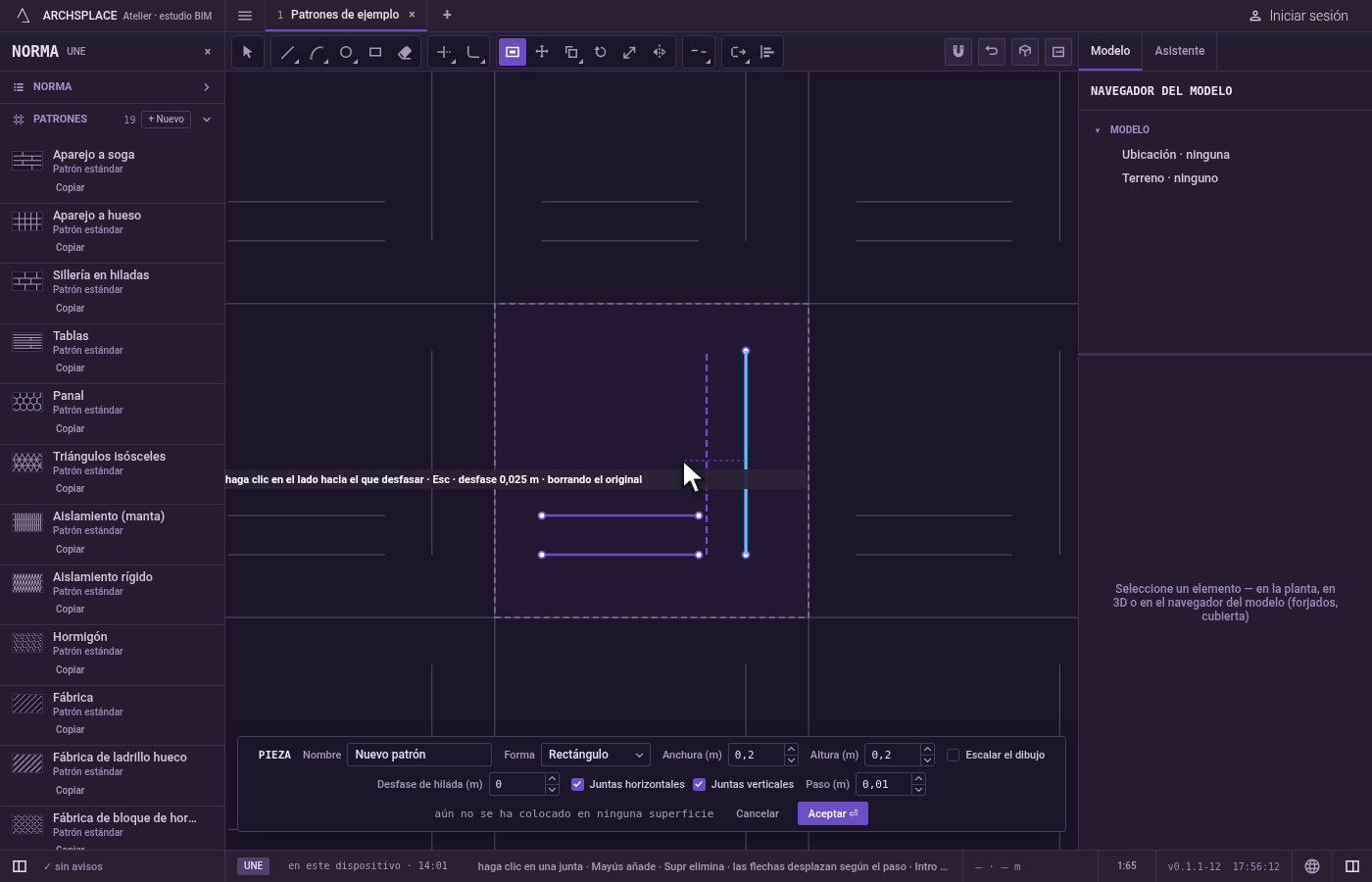

Borre el original, si quiere. Pulse E para activar el borrado del original: cada copia sustituye entonces a la junta de la que procede. La indicación muestra borrando el original mientras está activo. Vuelva a pulsar E para desactivarlo.

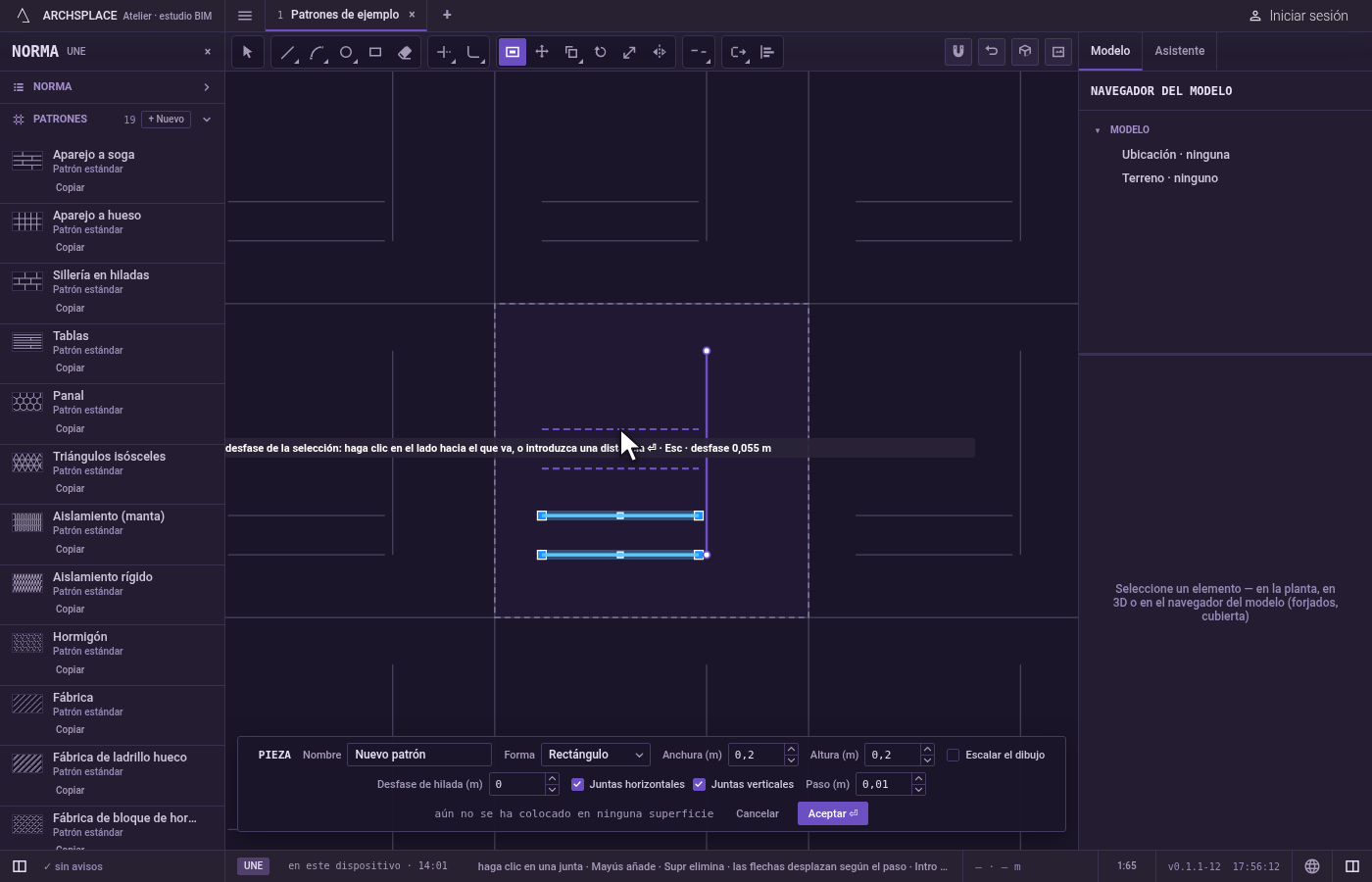

O desfase una selección entera. Seleccione juntas antes de tomar la herramienta. Después, sin indicar ninguna junta, haga clic en el lado: cada junta seleccionada recibe su copia en el lado del puntero, todas a una misma distancia, la escrita o la distancia del puntero a la junta seleccionada más cercana.

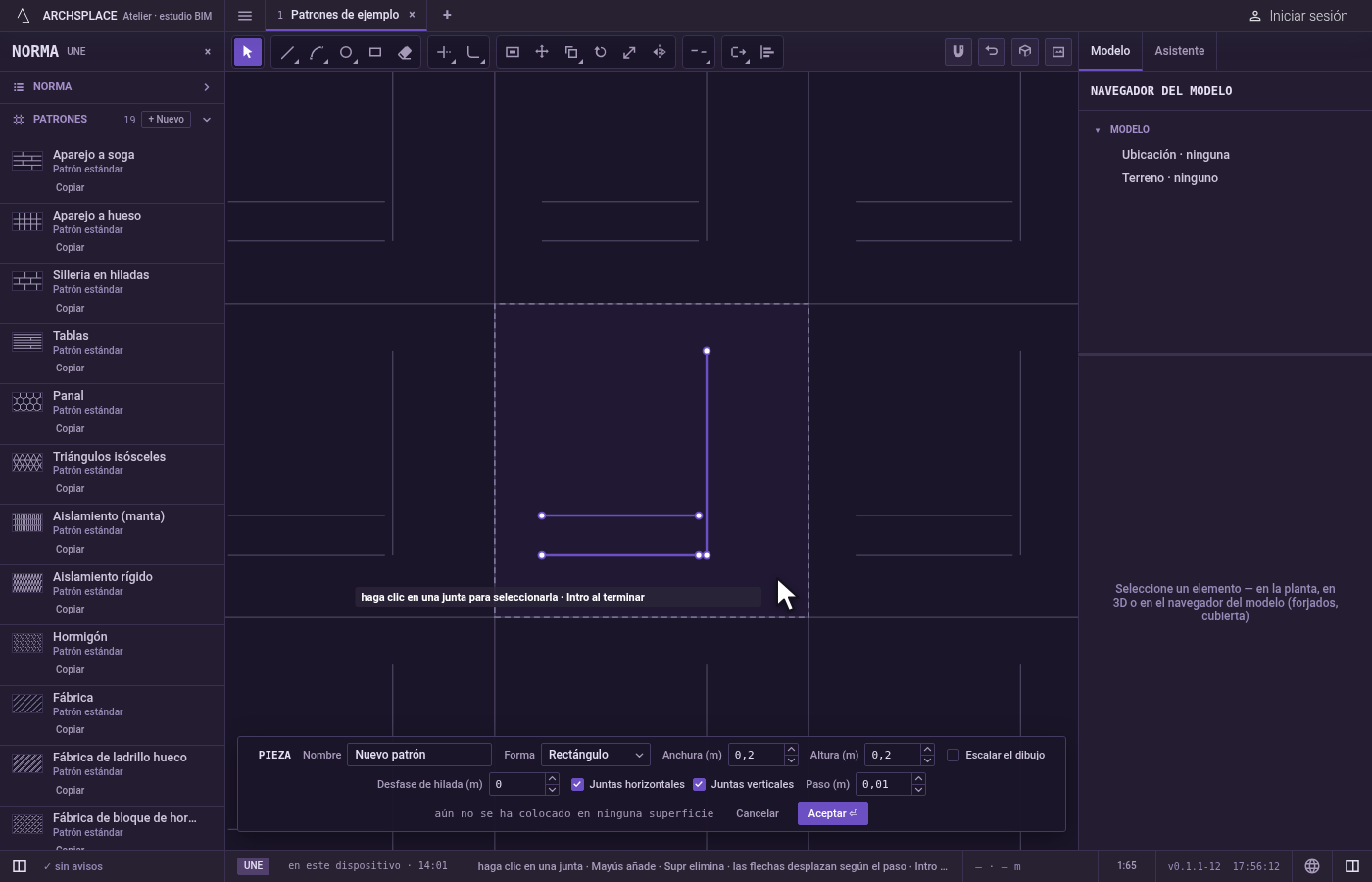

Termine. Esc descarta la junta indicada y luego deja Desfase por Seleccionar. Ctrl+Z deshace la última copia. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Un clic en el vacío. No indica nada, y la indicación dice nada que desfasar ahí.
Un lado sin distancia. Un clic sobre la propia junta, sin ninguna distancia escrita, no hace ninguna copia.
Un arco que desaparecería. Se rechaza desfasar un arco o un círculo tan hacia dentro que se reduciría a nada, con este arco se reduciría a nada.
Una copia que sale de la pieza. Una copia recta que sobrepasa la pieza se corta en su borde. Una copia curva o cerrada que quedara fuera de la pieza se rechaza entera, y el editor dice una forma debe quedar dentro del módulo.
Una distancia de cero o menos. No se toma, y la indicación vuelve a pedir una línea o una distancia.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, y cada copia como una junta propia. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo hago una copia paralela a una distancia exacta?

Escriba la distancia y pulse Intro, haga clic en la junta y luego en el lado donde debe ir la copia. La distancia se mantiene para las copias siguientes hasta que la cambie.

¿Cómo desfaso sin escribir una distancia?

Haga clic en la junta y luego donde debe pasar la copia. La copia pasa por ese punto, y la indicación muestra la distancia mientras se mueve.

¿Puedo llevar una junta a un lado en lugar de copiarla?

Sí. Pulse E para activar el borrado del original: se hace la copia y se quita la junta de la que procede. Vuelva a pulsar E para conservar los originales.
