Empalme

Empalme redondea en el editor de bocetos la esquina entre dos líneas o arcos con un arco del radio que escriba, recortando ambos hasta donde los toca el arco. Con un radio de cero hace una esquina viva limpia, y con líneas seleccionadas Intro redondea todas sus esquinas.

Qué es

Empalme une dos líneas, dos arcos, o una línea y un arco, con un arco de un radio dado que toca a ambos. Cada uno de los dos se recorta, o se alarga, hasta el punto donde lo toca el arco, y el lado que se conserva es aquel en el que lo indicó. Con un radio de cero, los dos simplemente se encuentran en una esquina viva, lo que también ordena dos líneas que se pasan o se quedan cortas una respecto a la otra.

Empalme trabaja con las líneas tal como las dibujó. Dos lados contiguos de un mismo contorno, como dos lados de un rectángulo, ven su esquina sustituida en su sitio. Dos líneas abiertas independientes se unen por sus propios extremos, y el arco entre ellas se añade como una línea propia.

Cuándo usarlo

Para redondear las esquinas de una ventana o de una puerta, o las esquinas de una zona de patrón.
Para cerrar limpiamente una esquina entre dos líneas que no llegan a encontrarse, con un radio de cero.

Los pasos

Active Empalme. En el editor de bocetos (consulte Seleccionar para las formas de entrar), pulse F o haga clic en Empalme en la barra de herramientas del editor. La indicación junto al cursor indica que redondea una esquina entre dos líneas o arcos, que escriba el radio, que Mayús da una arista viva y que T activa o desactiva el recorte.

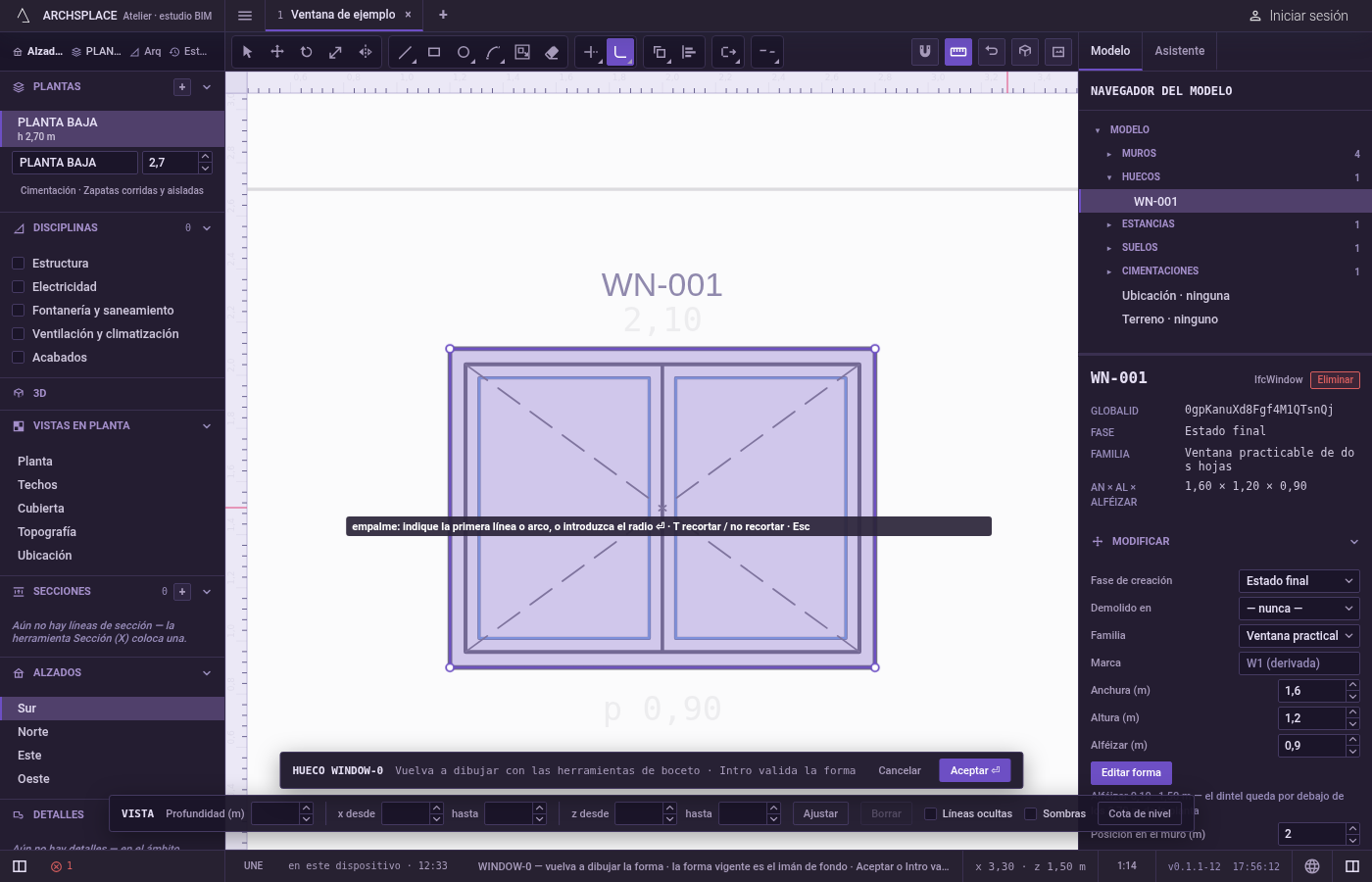

Escriba el radio. Escríbalo en las unidades del proyecto y pulse Intro. El radio vale cero cada vez que activa Empalme y se mantiene tal como lo fije para todas las esquinas hasta que salga de la herramienta. Puede volver a escribirlo en cualquier paso.

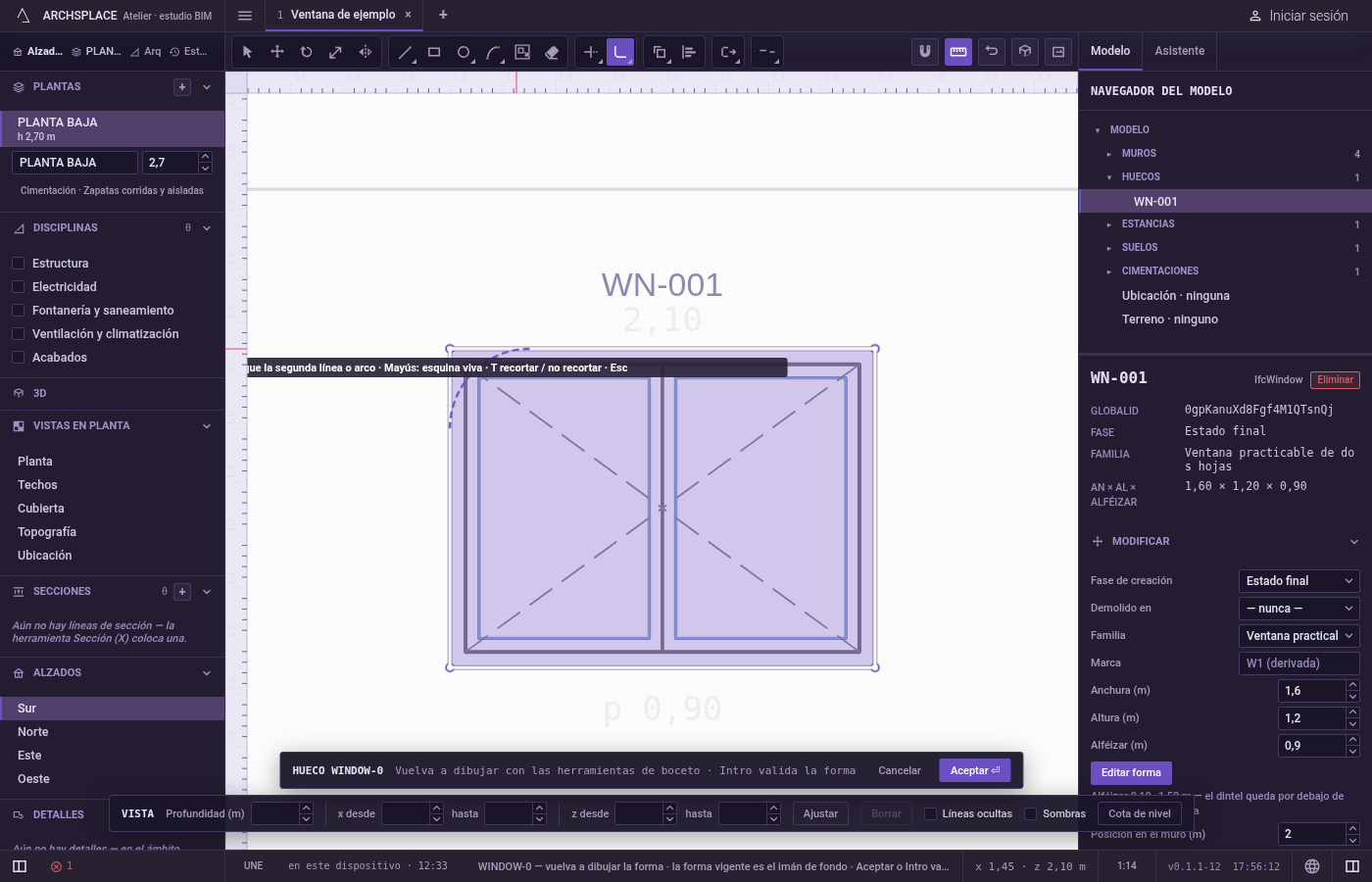

Indique la primera línea o el primer arco. Haga clic en el lado que quiere conservar. Empalme lee el puntero con exactitud, sin imán. La indicación le pide el segundo.
Indique el segundo. Mientras apunta, se dibuja el arco que se crearía. Haga clic en el lado de la segunda línea que quiere conservar. La esquina queda hecha y Empalme espera la siguiente primera indicación. Mantenga pulsada Mayús en este clic para una esquina viva sea cual sea el radio.

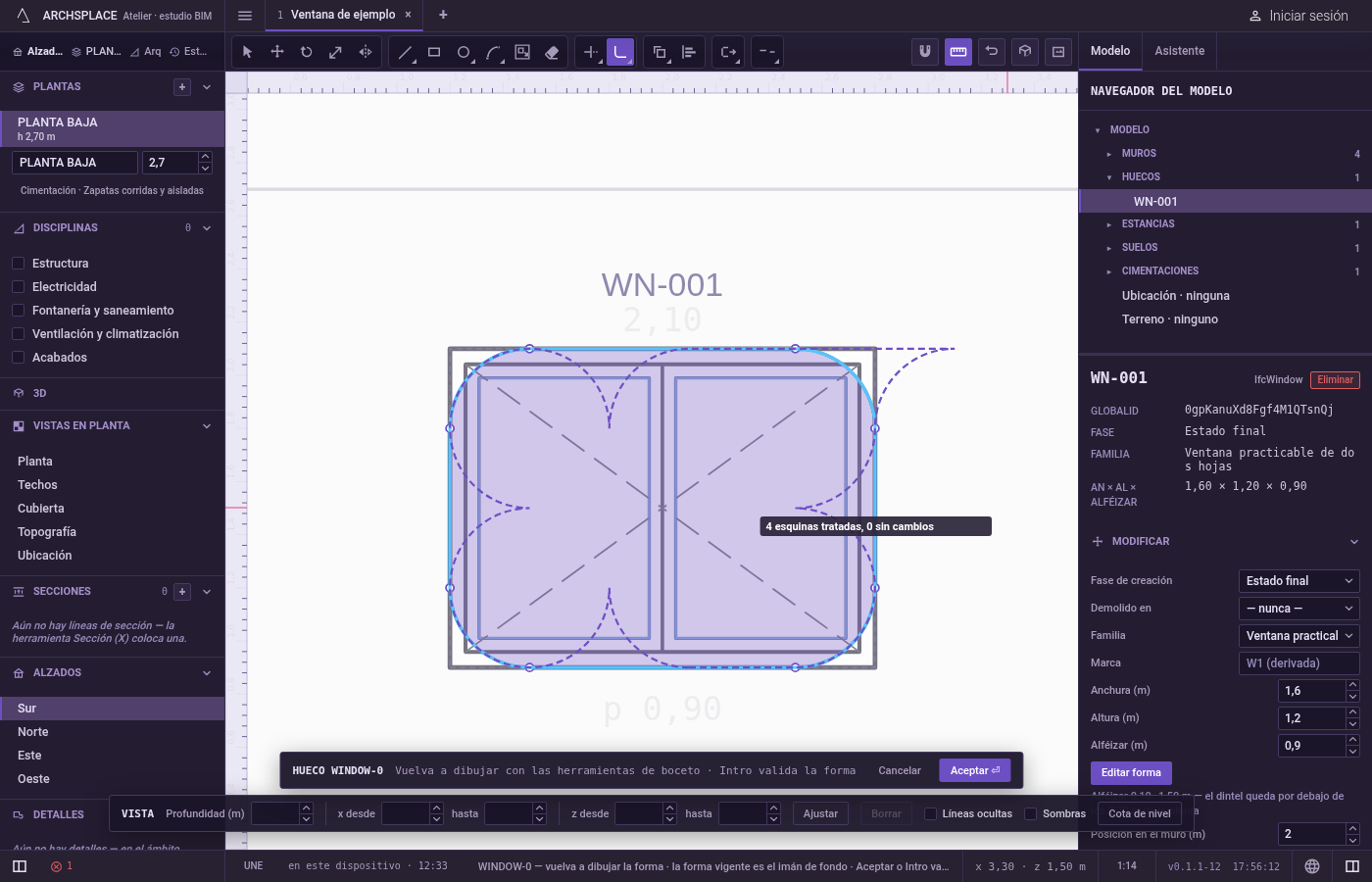

O redondee una selección entera. Seleccione líneas con Seleccionar antes de activar Empalme, fije el radio y pulse Intro sin indicar nada: se redondean todas las esquinas de las líneas seleccionadas en las que cabe el radio. La indicación dice cuántas esquinas se han tratado y cuántas se han dejado como estaban.

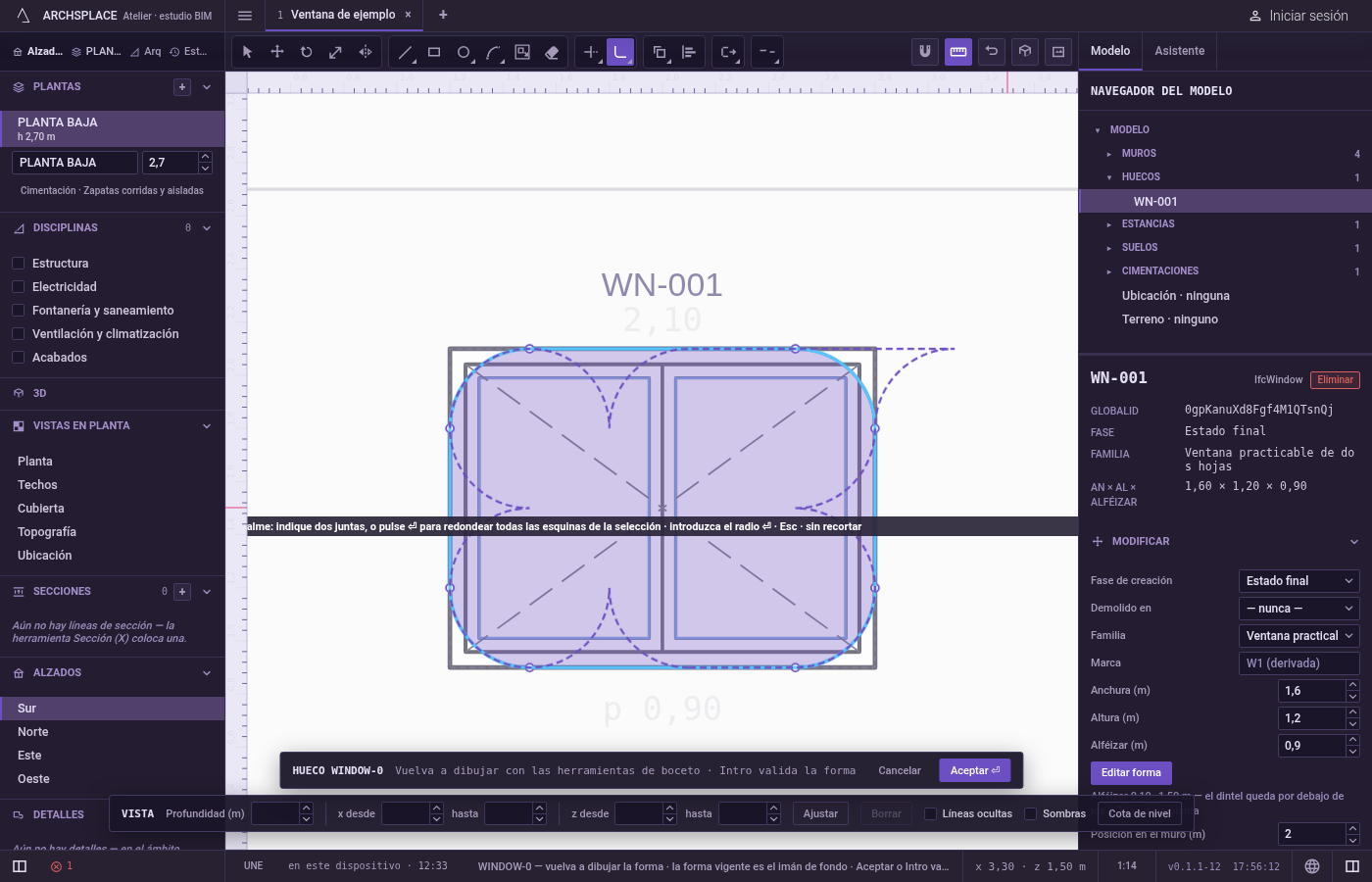

Recorte o no. Pulse T para pasar a sin recortar: el arco se añade y las dos líneas se quedan enteras. La indicación dice sin recortar mientras está activo. Esc anula la primera indicación y luego vuelve a Seleccionar.

Qué rechaza

Una indicación en el vacío. La indicación dice no hay ninguna línea ni arco ahí.
El mismo segmento dos veces. La indicación dice indique un segundo segmento distinto.
Líneas que nunca se encuentran. Se rechazan dos líneas paralelas: estos lados nunca se cortan.
Un radio que no cabe. Cuando el arco necesitaría más longitud de la que tienen los lados, la indicación dice la esquina no cabe en estos lados.
Un corte en mitad de una línea. Dos lados de un mismo contorno que no son contiguos, o un contorno cerrado y otra línea, tendrían que cortarse por su mitad: esto cortaría una línea por su mitad. Descomponga antes el contorno.
Un radio negativo. Un número negativo o ilegible se ignora y el radio se queda como estaba.
Esquinas en las que no cabe el radio, en una selección entera. Se dejan como están y se cuentan; cuando no cabe en ninguna, la indicación dice ninguna esquina de la selección lo admite.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Cada esquina es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

El arco del empalme se convierte en una curvatura en el punto donde empieza: 0.414214 para un cuarto de vuelta. Una ventana de 1,2 por 1,2 metros con su esquina superior derecha redondeada a 10 centímetros:

Relacionado

Preguntas frecuentes

¿Cómo redondeo a la vez las cuatro esquinas de un rectángulo?

Seleccione el rectángulo con Seleccionar, pulse F, escriba el radio y pulse Intro, y luego vuelva a pulsar Intro. Se redondean todas las esquinas en las que cabe el radio, y la indicación cuenta las esquinas tratadas y las que quedan.

¿Por qué mi empalme hace una esquina viva?

El radio empieza en cero cada vez que activa Empalme. Escriba el radio y pulse Intro antes de indicar las líneas.

¿Puedo añadir el arco sin recortar las líneas?

Sí. Pulse T para pasar a sin recortar: el arco se añade y las dos líneas se quedan enteras. Vuelva a pulsar T para recortar.
