Llamada

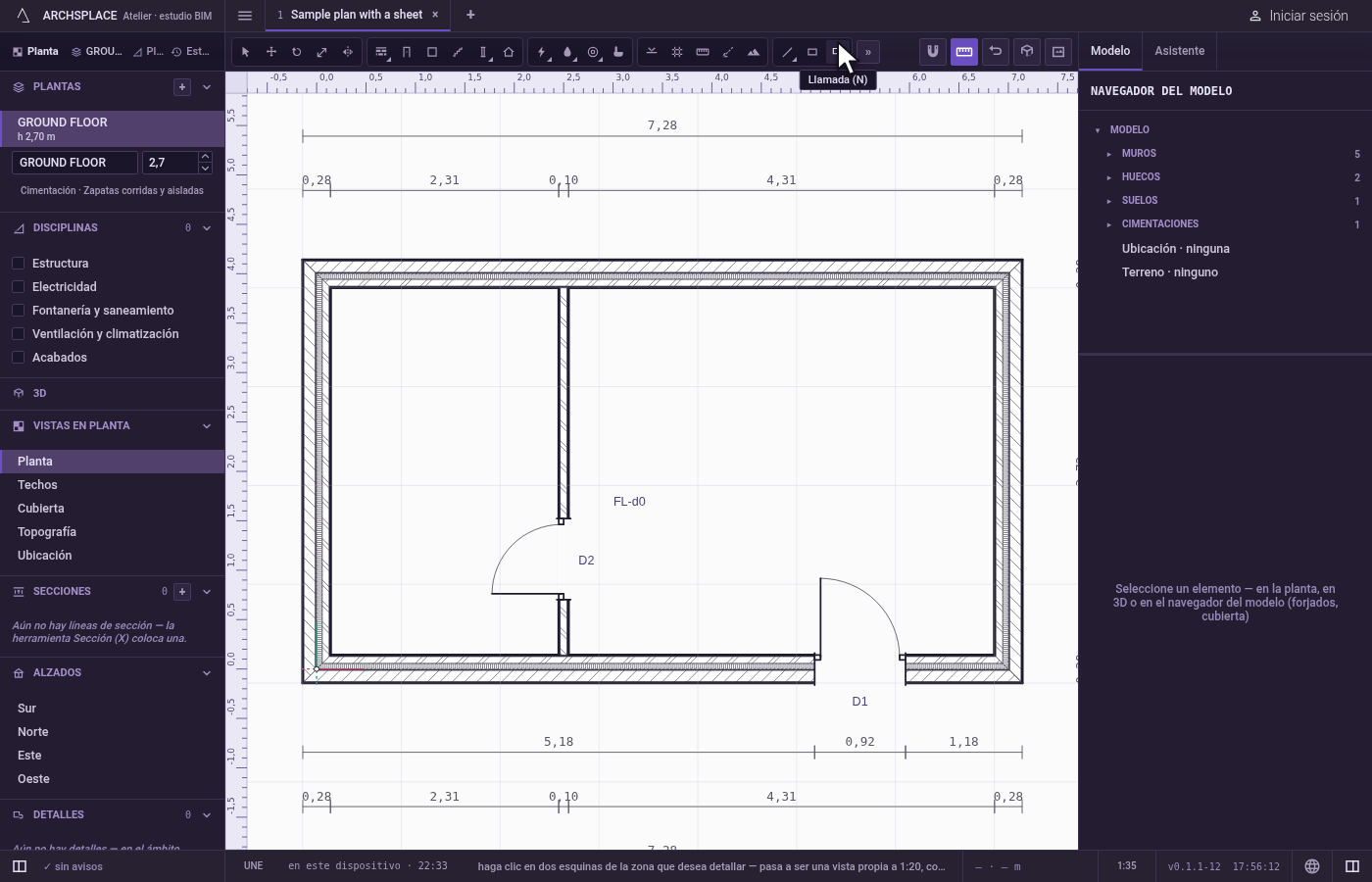

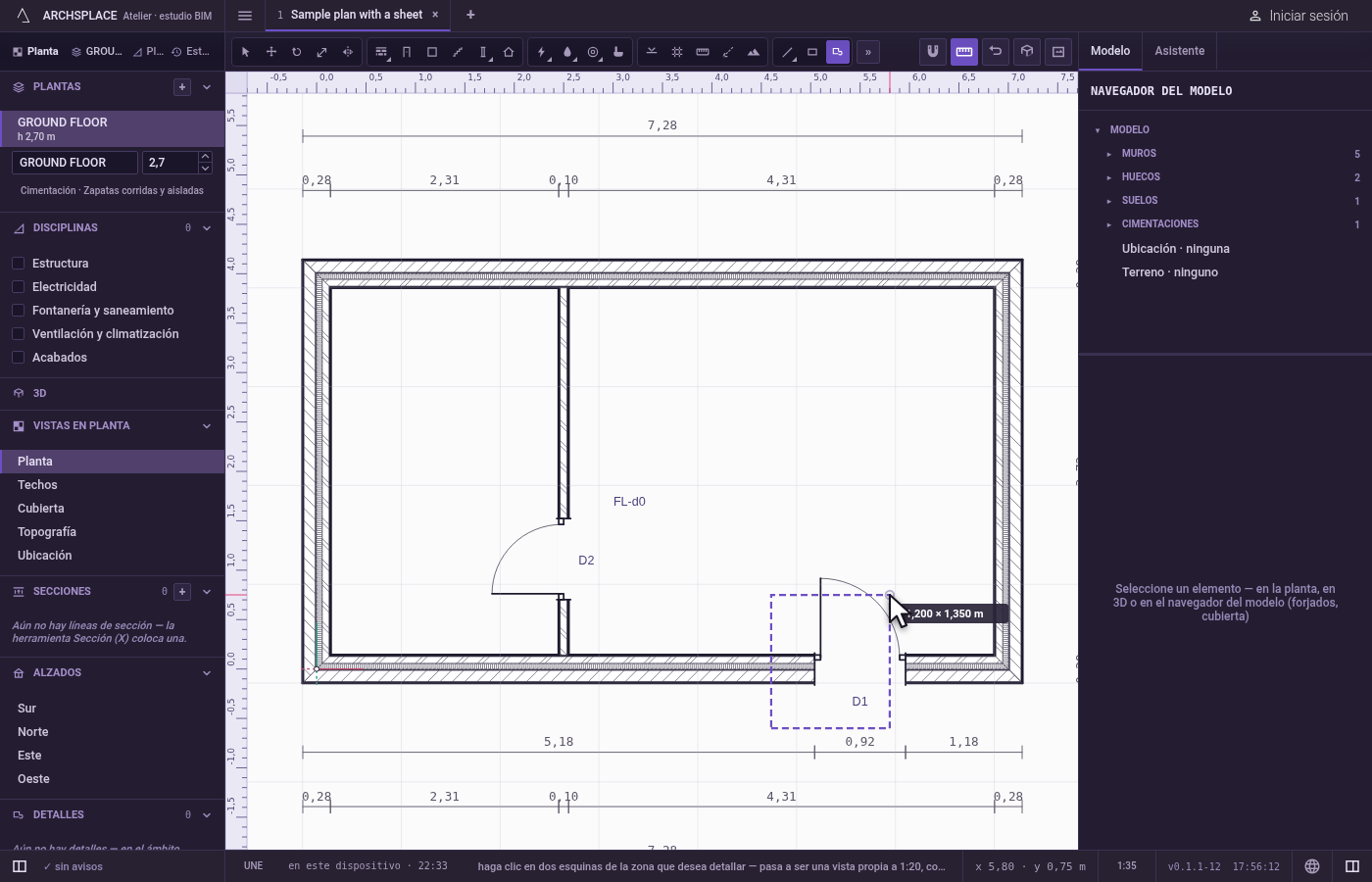

Llamada es la última herramienta del grupo de detalle, en la barra de todas las plantas, secciones y alzados. Dos clics encuadran una zona de la vista, y la zona se convierte en una vista propia: el mismo dibujo calculado de nuevo dentro del recuadro, a una escala mayor, 1:20 salvo que le dé otra. No se copia nada. La llamada se dibuja a partir del modelo cada vez que se abre, así que sigue todos los cambios de los muros, forjados y huecos que hay dentro del recuadro.

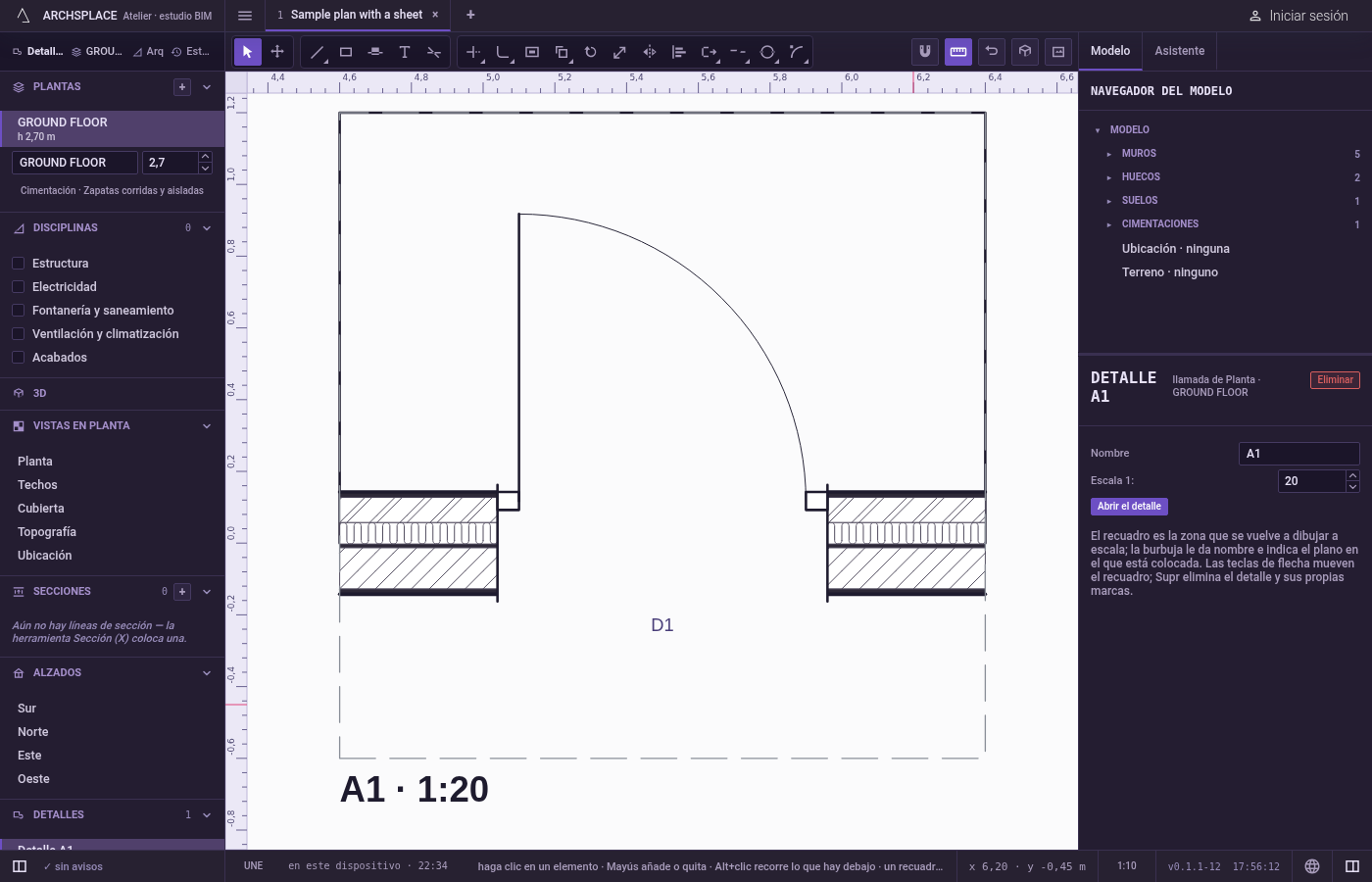

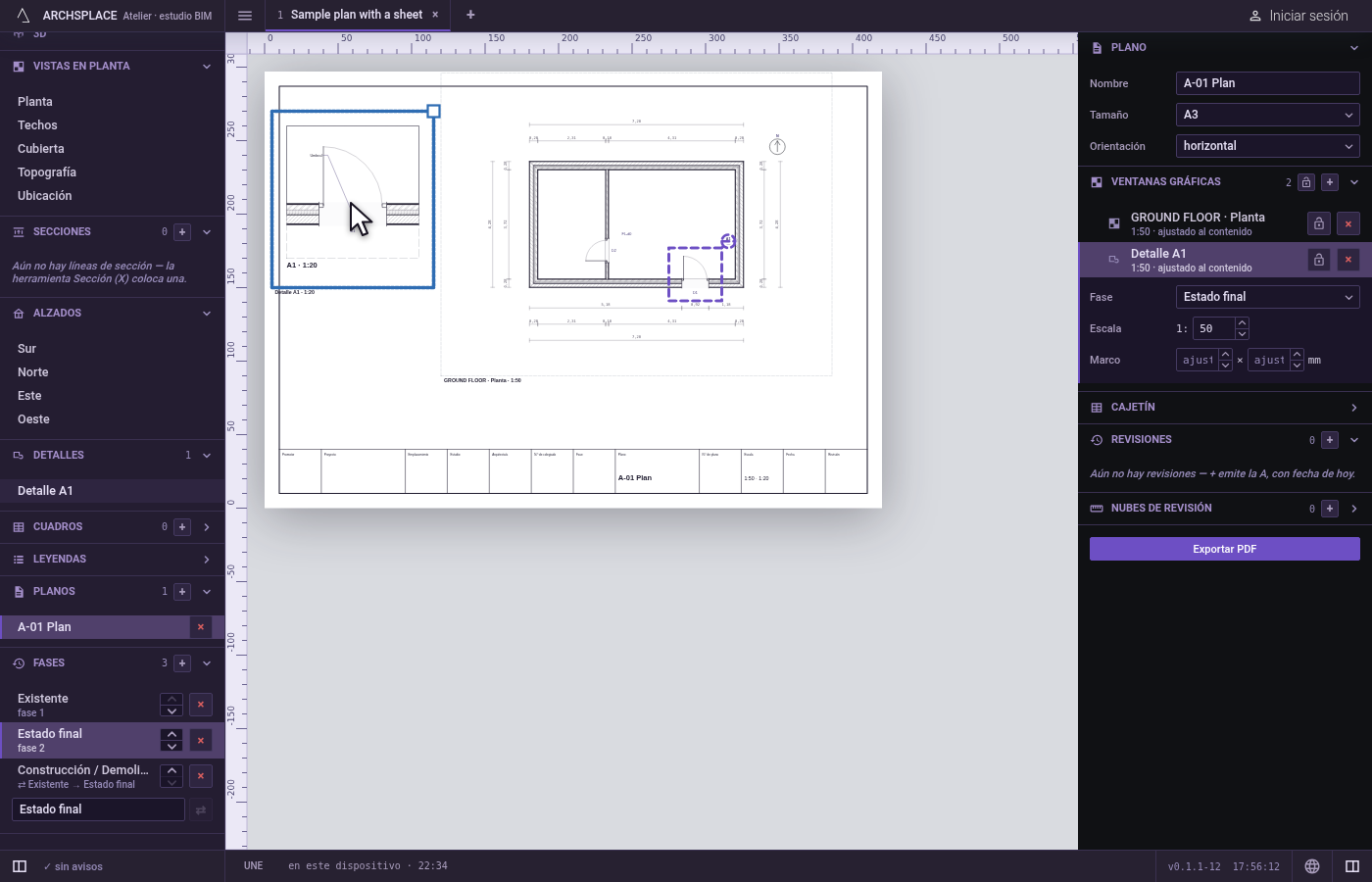

La vista de la que procede la llamada muestra la zona como un recuadro discontinuo con una burbuja en su esquina superior derecha. La burbuja nombra la llamada, D1 para la primera, D2 para la siguiente, y bajo el nombre indica el plano en el que está colocada, o un guion mientras no está en ninguno. Un clic en la burbuja abre la llamada. La barra lateral enumera todas las llamadas en Detalles, como Detalle D1, y desde ahí se puede arrastrar a un plano, donde se imprime a su propia escala con el rótulo Detalle D1.

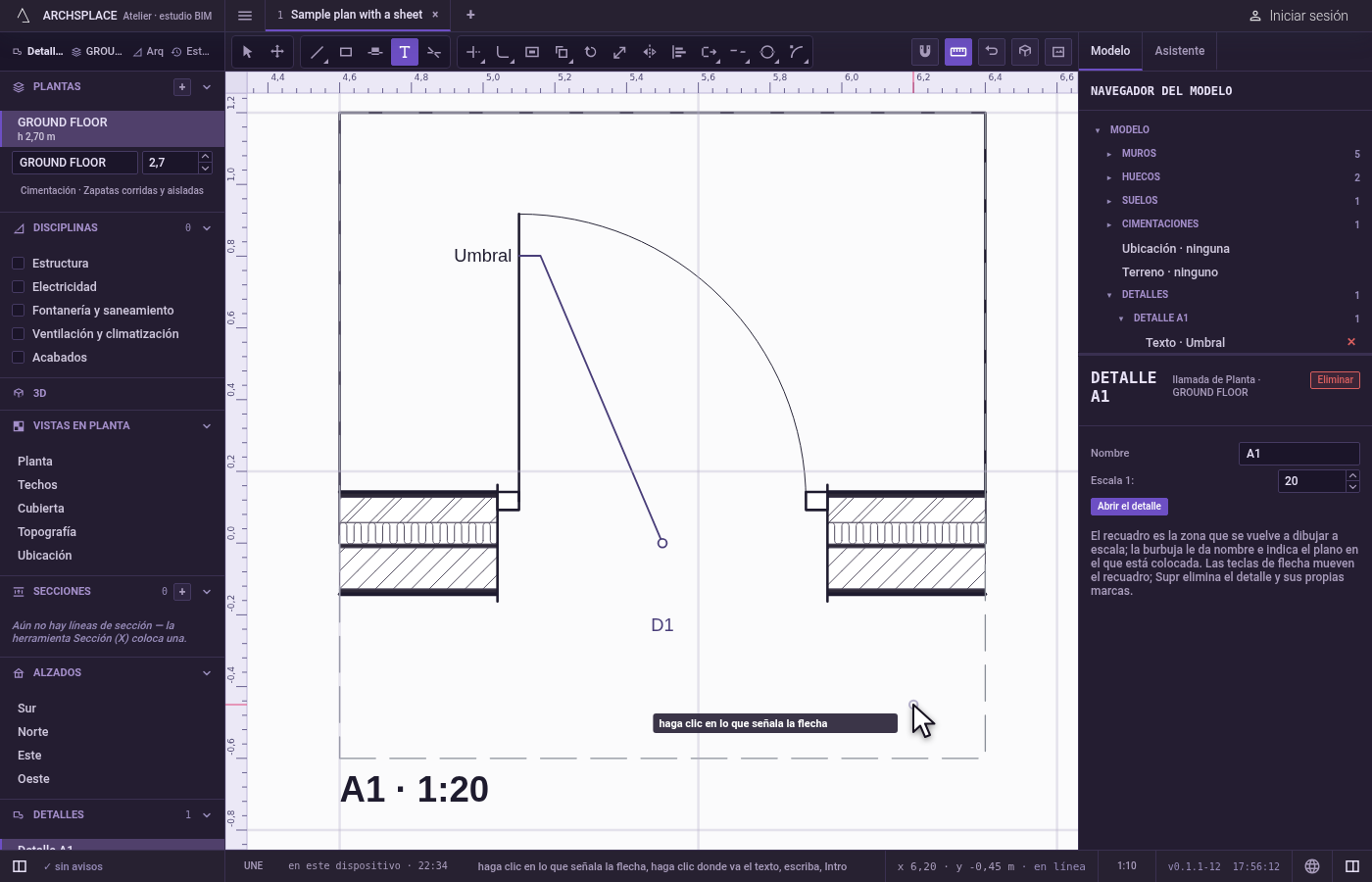

La vista de la llamada solo dibuja el modelo. No se trasladan a ella las marcas, las notas ni las cadenas de cotas de la vista de la que procede. Dentro de ella, las herramientas de detalle dibujan marcas que pertenecen solo a la llamada.

• Para dibujar más grande un alero, un umbral o una zapata de una sección, y mostrar cómo se construye.
• Para dar a una zona sus propias notas y líneas, separadas de la sección o del alzado.
• Para colocar un detalle ampliado en un plano junto al dibujo del que procede.

Cada llamada añade una entrada a los callouts del contrato, en el momento en que hace clic en su segunda esquina. Nombra su vista como lo hace un detalle: station para una sección, por su posición en stations; elevation para un alzado, por su lado; level y discipline para una planta. box contiene las dos esquinas en las que hizo clic, en las coordenadas propias de esa vista, redondeadas al milímetro: en una sección o un alzado, [u, z], a lo largo de la vista y hacia arriba.

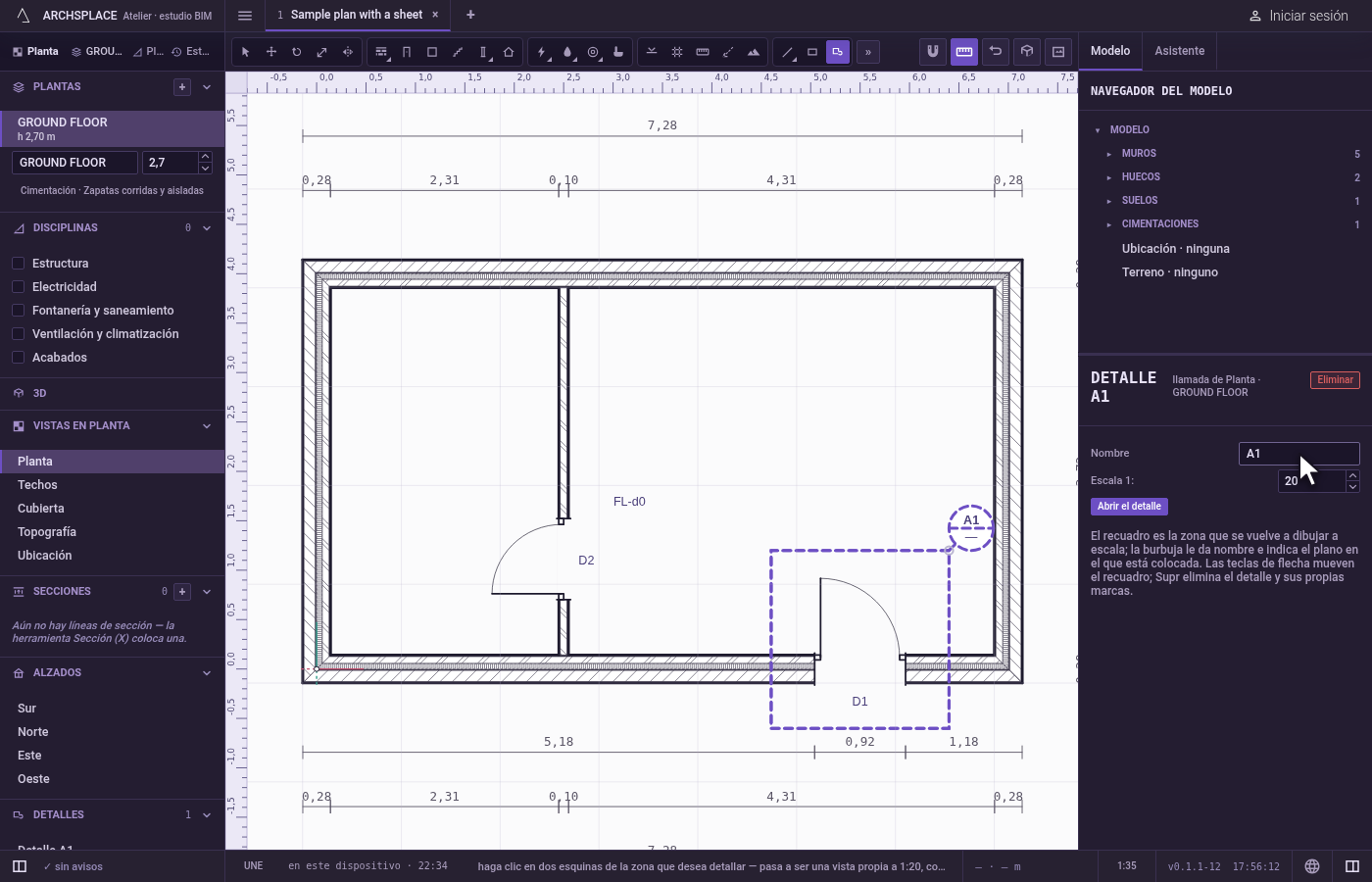

Un nombre escrito en el panel añade label; un nombre vacío lo omite, y la burbuja dice D1, D2, etc. según la posición de la llamada en la lista. Una escala distinta de 20 añade scale, como número entero. La vista de la llamada nunca se escribe: es el modelo dibujado de nuevo cada vez.

Lo que se dibuja dentro de la llamada se escribe en details como cualquier otra marca, vinculado a ella por su posición en callouts, en las coordenadas de la vista de la que procede: { "kind": "TEXT", "callout": 0, "target": [4.1, 2.9], "at": [4.6, 3.4], "text": "Goterón" }. Con la llamada seleccionada, las flechas desplazan su recuadro, y Supr quita su entrada junto con las marcas dibujadas en ella, en un paso que se anula con un solo Ctrl+Z.
