Cilindro
La herramienta Cilindro crea un cilindro macizo en la vista 3D a partir de tres datos: el centro de su base, su radio y luego su altura, cada uno marcado o escrito. El cilindro se coloca como un componente nuevo, con sus dos tapas planas y su lateral suave.
Qué es
La herramienta Cilindro crea un cilindro macizo en vertical. Su base es horizontal, en el punto en el que hace clic; su altura sigue la vertical que pasa por ese punto, hacia arriba o hacia abajo. El lateral se construye con 32 divisiones alrededor y se marca como suave, para que se lea como una sola superficie redonda; las dos tapas son caras planas.
El cilindro queda como un componente nuevo, llamado Cilindro con un número, que contiene ese sólido. Un clic lo toma entero; un doble clic lo abre.
Cuándo usarlo
- Para modelar un pilar redondo, un poste, un tramo de tubería o la pata redonda de una mesa.
- Para crear un recortador redondo para Booleana, como un agujero que atraviesa un forjado o un sólido.
Los pasos

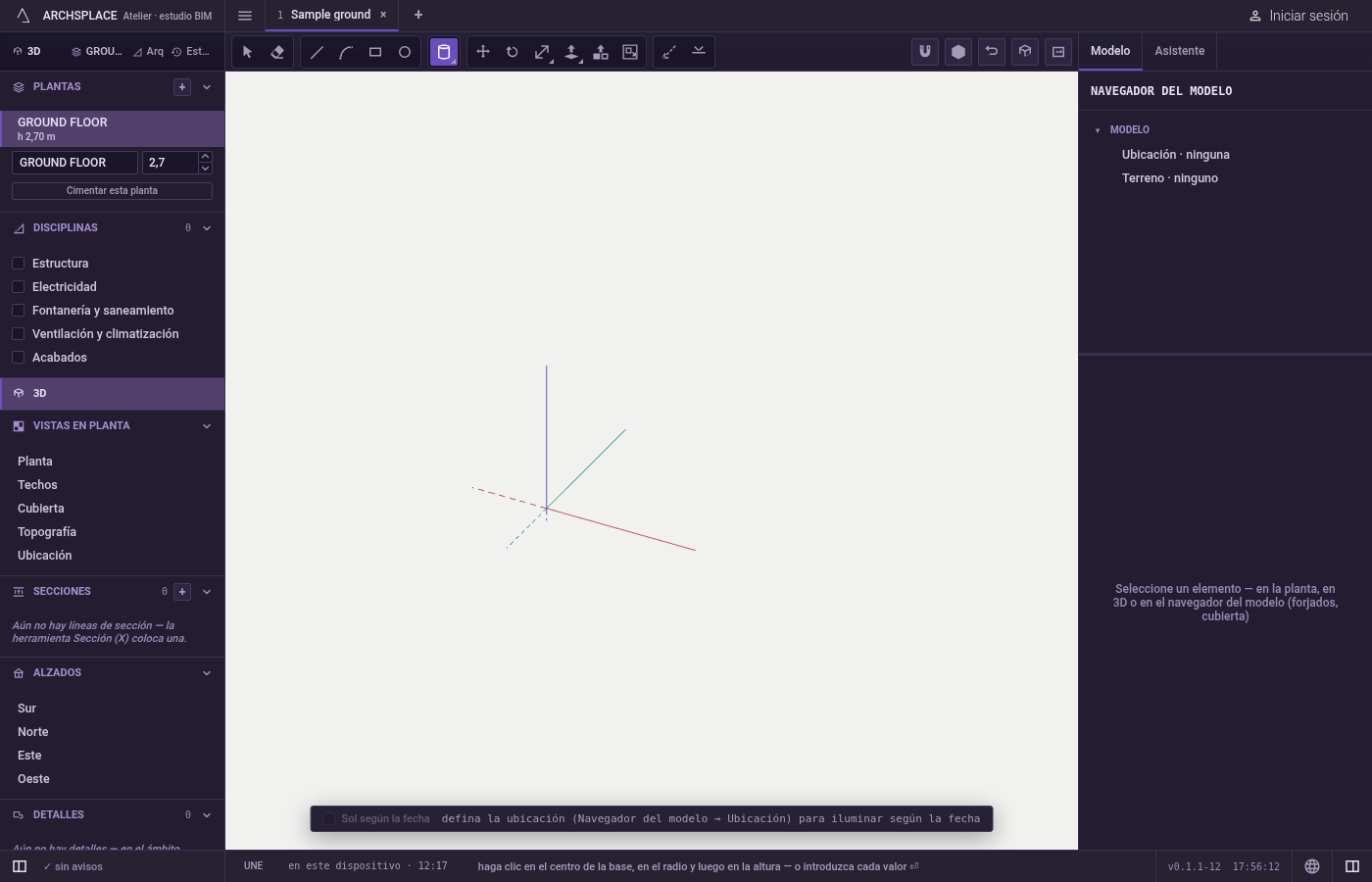

Tome la herramienta. Escriba
Cy luegoYseguidas en un instante, o haga clic en Cilindro, entre las formas.Csola abre Círculo; laYcambia a Cilindro.

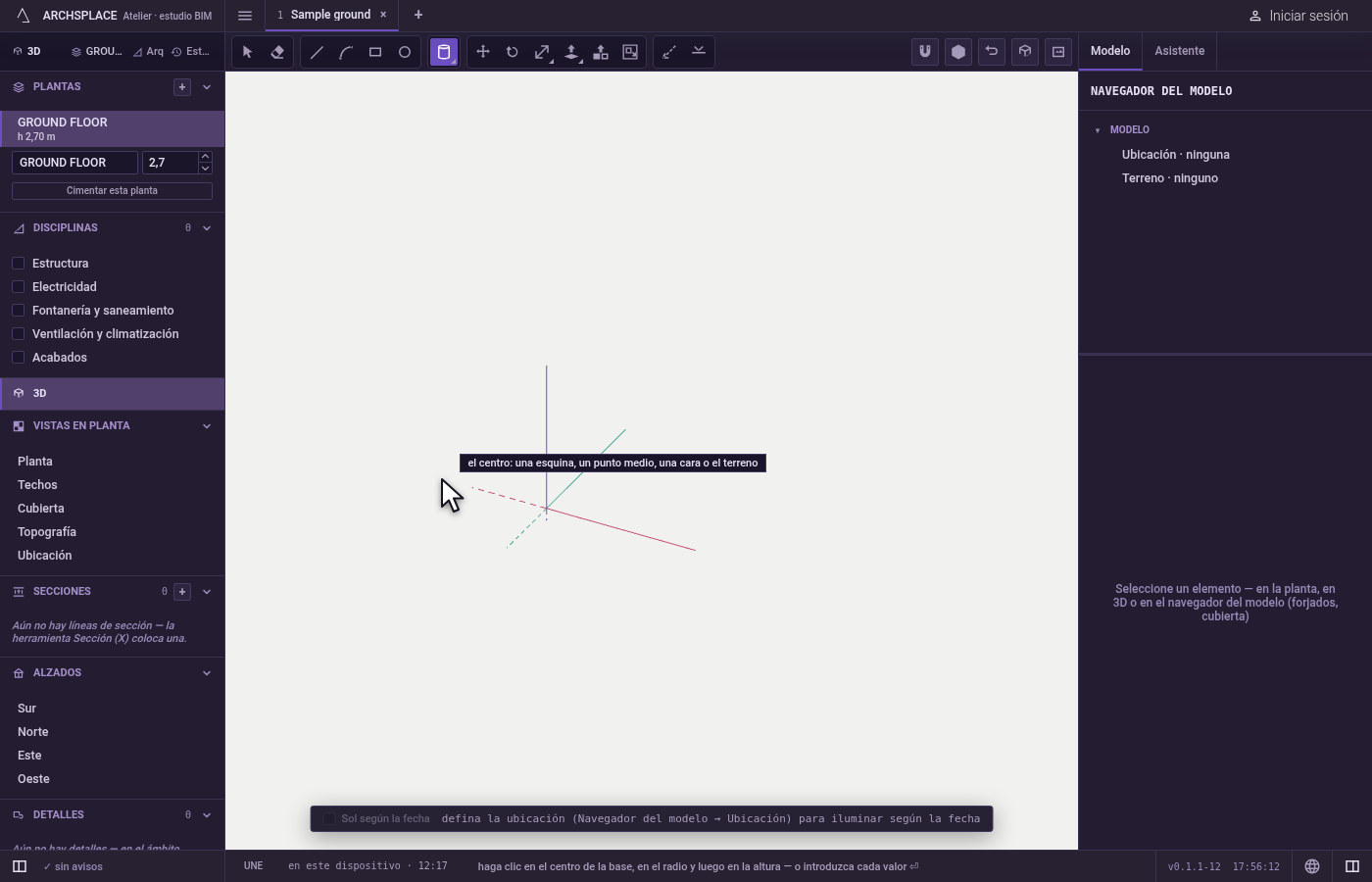

Haga clic en el centro de la base. El marcador muestra lo que toma el clic: un vértice, un punto medio, una cara o el suelo.

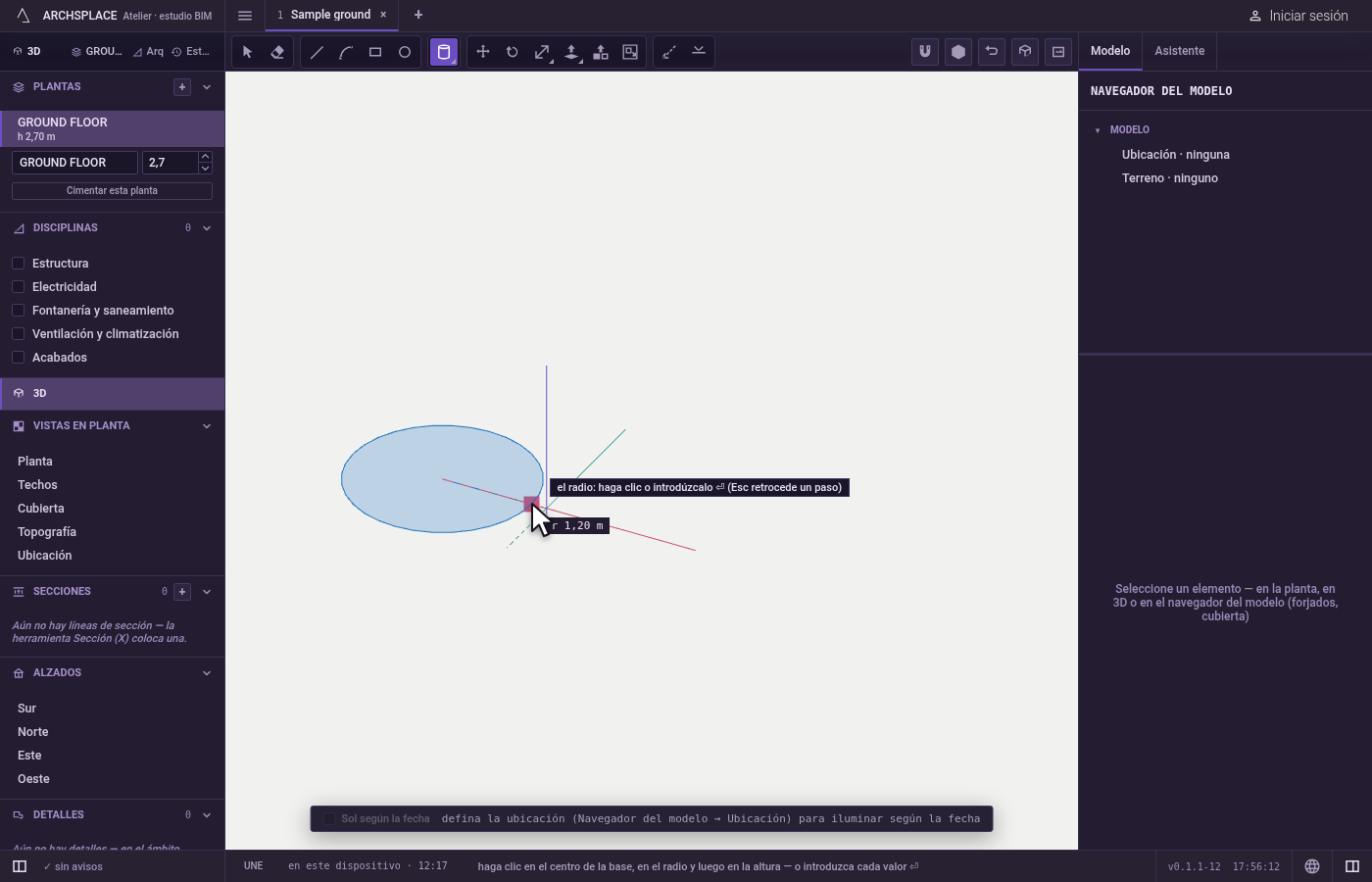

Fije el radio. Se lee en el plano horizontal que pasa por el centro; la lectura lo da. Haga clic, o escríbalo y pulse
Intro.

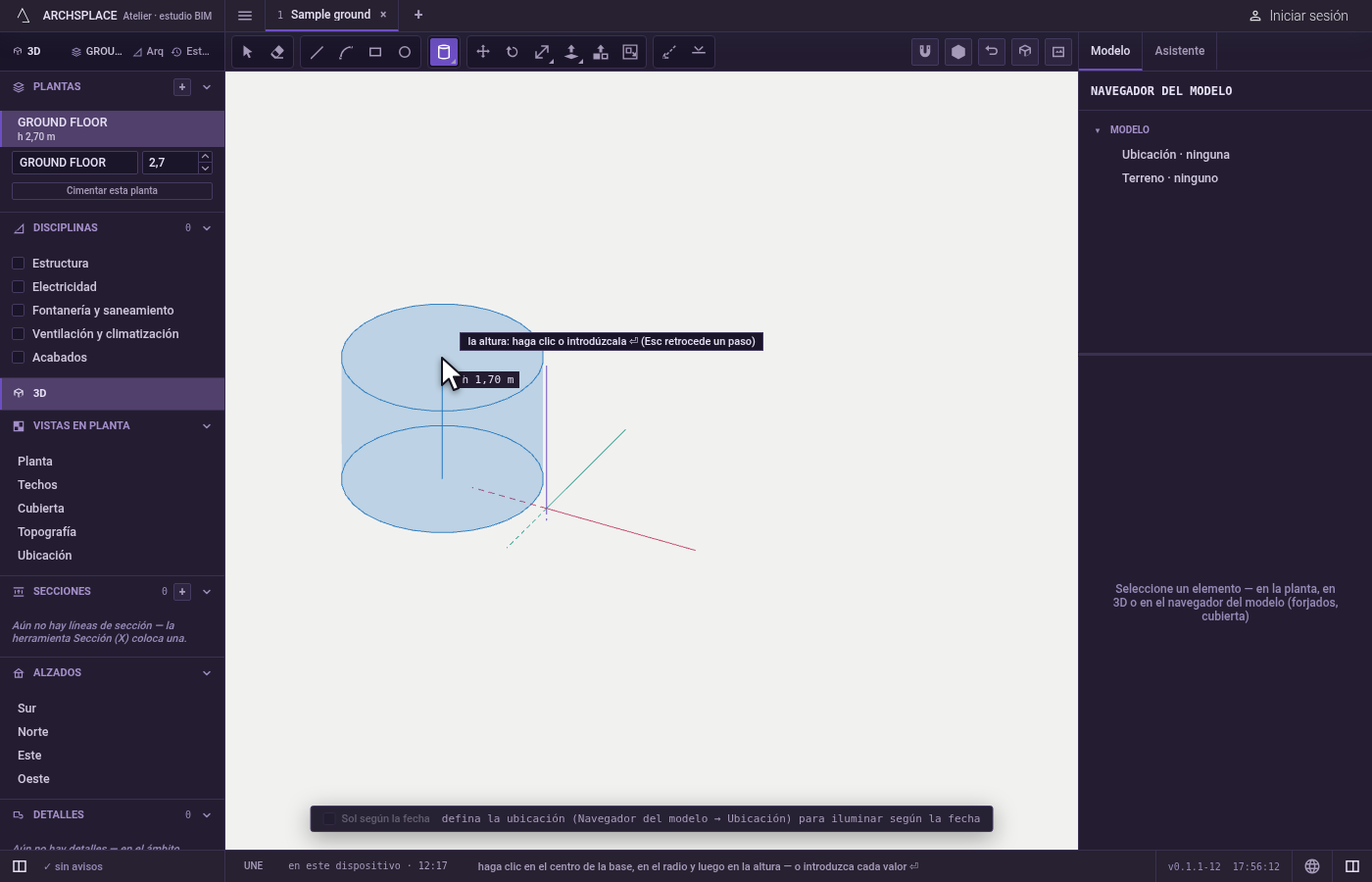

Fije la altura. La altura sigue al puntero hacia arriba o hacia abajo por la vertical del centro; un vértice o una arista a su alcance dan su altura. Haga clic, o escríbala y pulse
Intro. El cilindro aparece al instante.

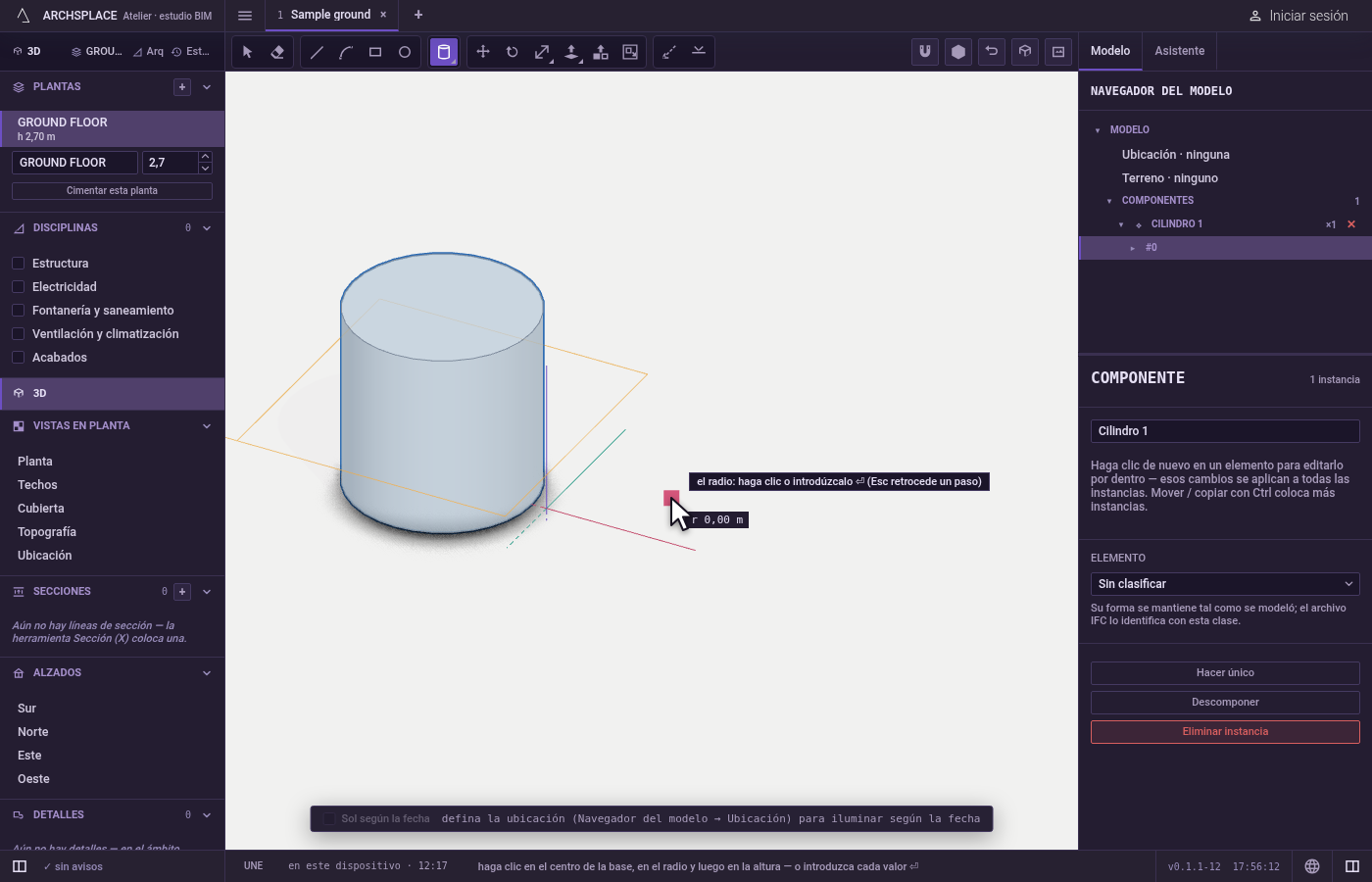

Retroceda si lo necesita.
Escvuelve un paso atrás: de la altura al radio, del radio al centro. La barra espaciadora vuelve a Seleccionar.
Qué rechaza
- Un radio o una altura nulos. Un cero se ignora y la herramienta espera un valor real.
- Un centro en la nada. Un clic que no encuentra ningún punto indica dónde se puede tomar el centro.
Qué escribe en el contrato
Un paso que se puede deshacer añade una definición de componente nueva con el sólido del cilindro, y una colocación de él en el centro de la base, en la planta actual. Dentro de un componente abierto, el componente nuevo se coloca dentro de ese. La colocación nueva queda seleccionada.
Relacionado
Preguntas frecuentes
¿Cuál es el atajo de la herramienta Cilindro?
Escriba C y luego Y seguidas en un instante. C sola abre la herramienta Círculo; la Y que sigue cambia a Cilindro.
¿Puede un cilindro ir hacia abajo en lugar de hacia arriba?
Sí. Lleve el puntero por debajo de la base al fijar la altura, y el cilindro queda por debajo de su base.
¿Cómo cambio la altura más adelante?
Haga doble clic en el cilindro para abrir su componente y use Empujar/tirar sobre una tapa. Sus tapas son caras planas que se empujan y se estiran.
