Arco por radio en el editor de piezas

Arco por radio dibuja una junta curva dentro de la pieza de un patrón a partir de sus dos extremos y un radio, curvándose hacia el lado que señala. Da el radio señalándolo o escribiéndolo, y el arco dibujado es el más corto entre los dos extremos.

Qué es

Arco por radio dibuja un arco entre dos puntos que ya conoce, con un radio que elige. Después de los dos extremos, el puntero indica dos cosas: el lado hacia el que se curva el arco y, por su distancia al punto medio de la línea entre los extremos, el radio. El arco dibujado siempre es el más corto entre los dos extremos, así que como máximo una semicircunferencia. El arco es una sola junta, y sigue siendo un arco real en todas partes.

Es el mismo Arco por radio que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

Cuándo usarlo

Para unir dos puntos con un arco de un radio conocido.
Para curvar un lado entre dos esquinas que ya tiene.
Cuando conoce en cambio un punto por el que pasa la curva, Arco es más sencillo.

Los pasos

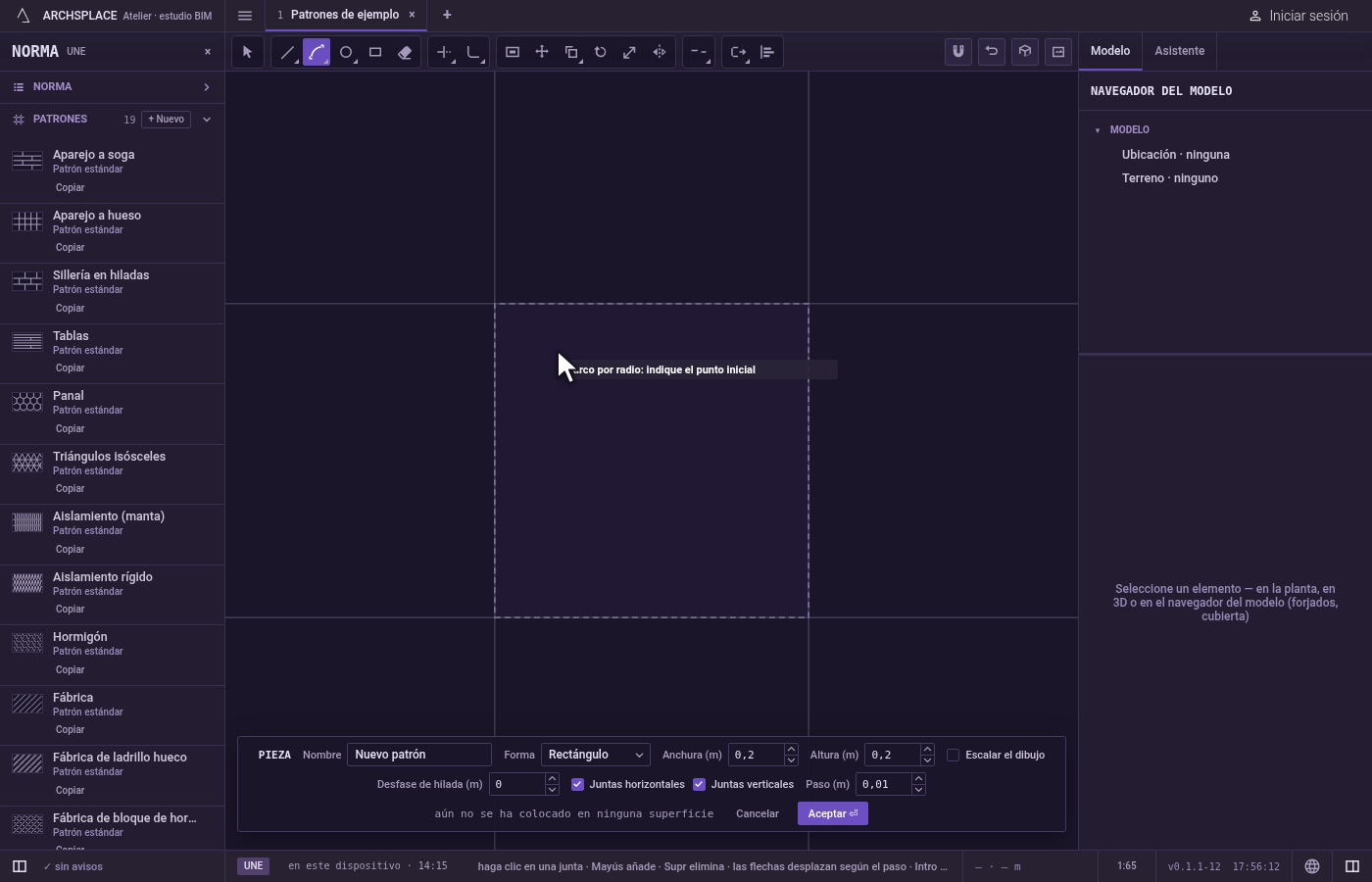

Tome la herramienta. Escriba A y luego S una detrás de otra, o haga clic en Arco por radio en la barra. Comparte botón con Arco y Arco por centro. La A abre Arco un instante, y la S completa esta herramienta.

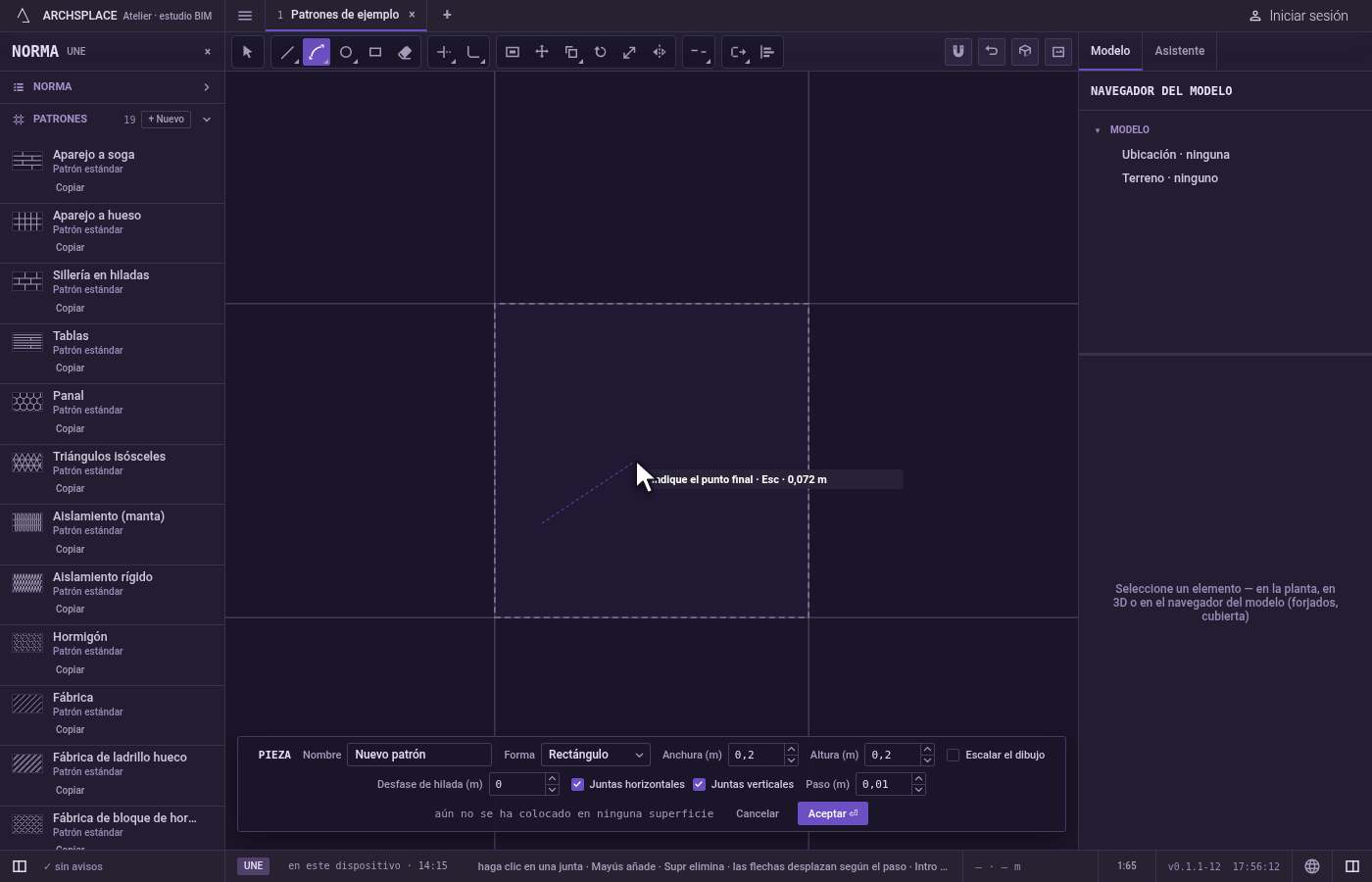

Indique el inicio. Haga clic en él, o escriba x;y y pulse Intro, medido desde la esquina inferior izquierda de la pieza.

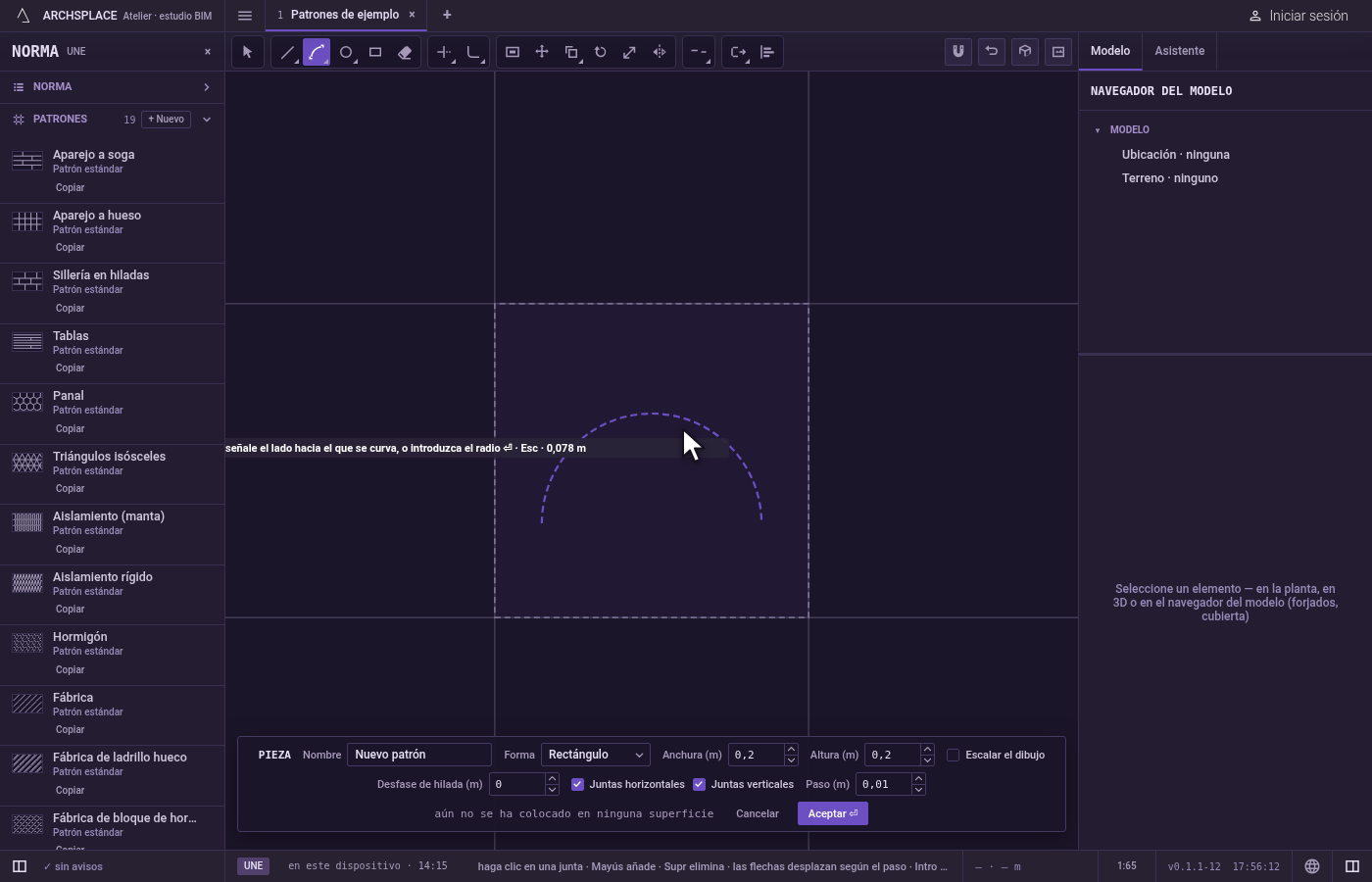

Indique el final. Haga clic en él.

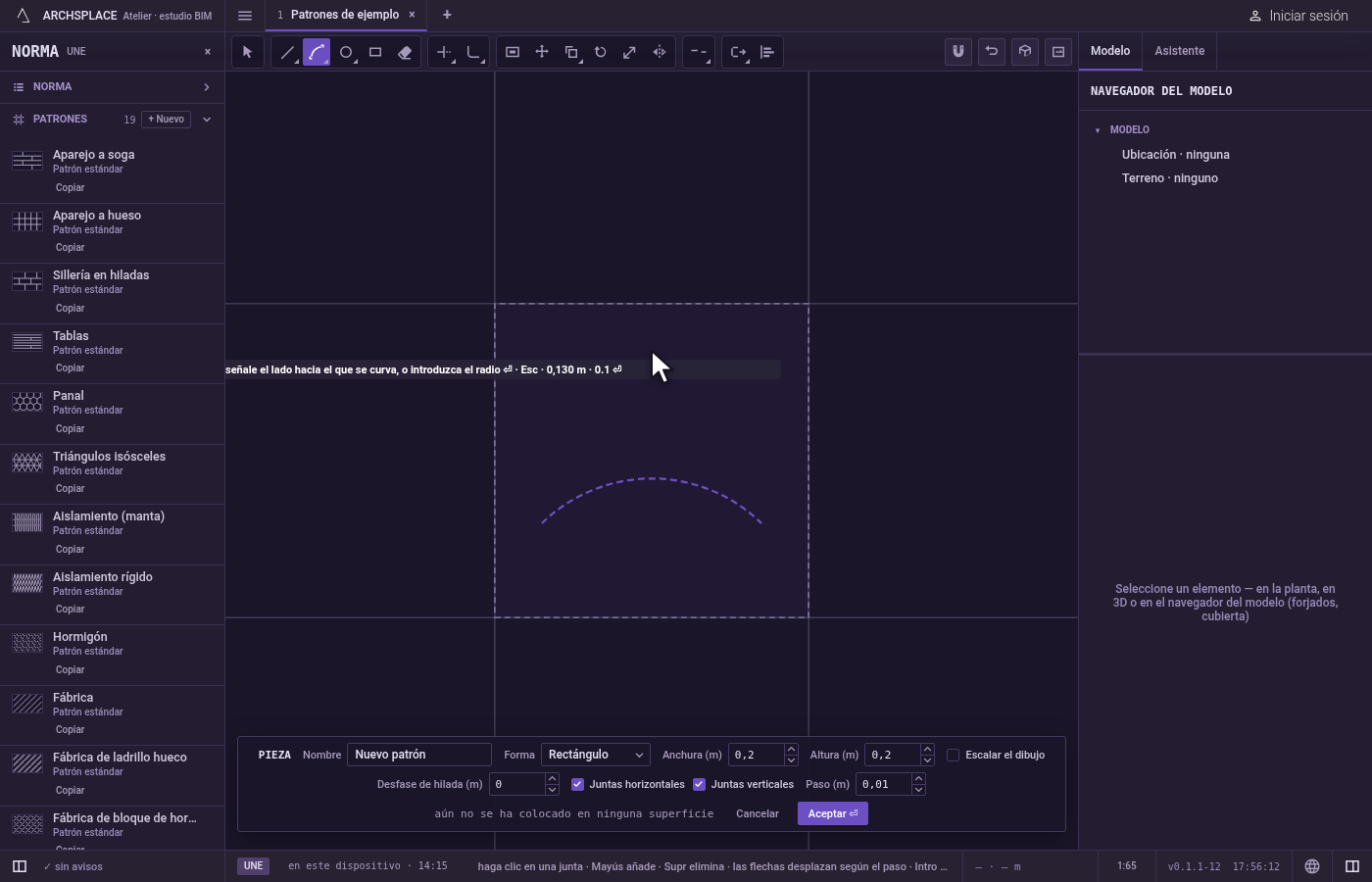

Dé el lado y el radio. Un arco de silueta sigue al puntero, curvándose hacia su lado. Haga clic para dibujarlo. Para ser exacto, mantenga el puntero en el lado que quiere, escriba el radio y pulse Intro. Si la silueta aparece con el color de rechazo, el clic se rechazaría.

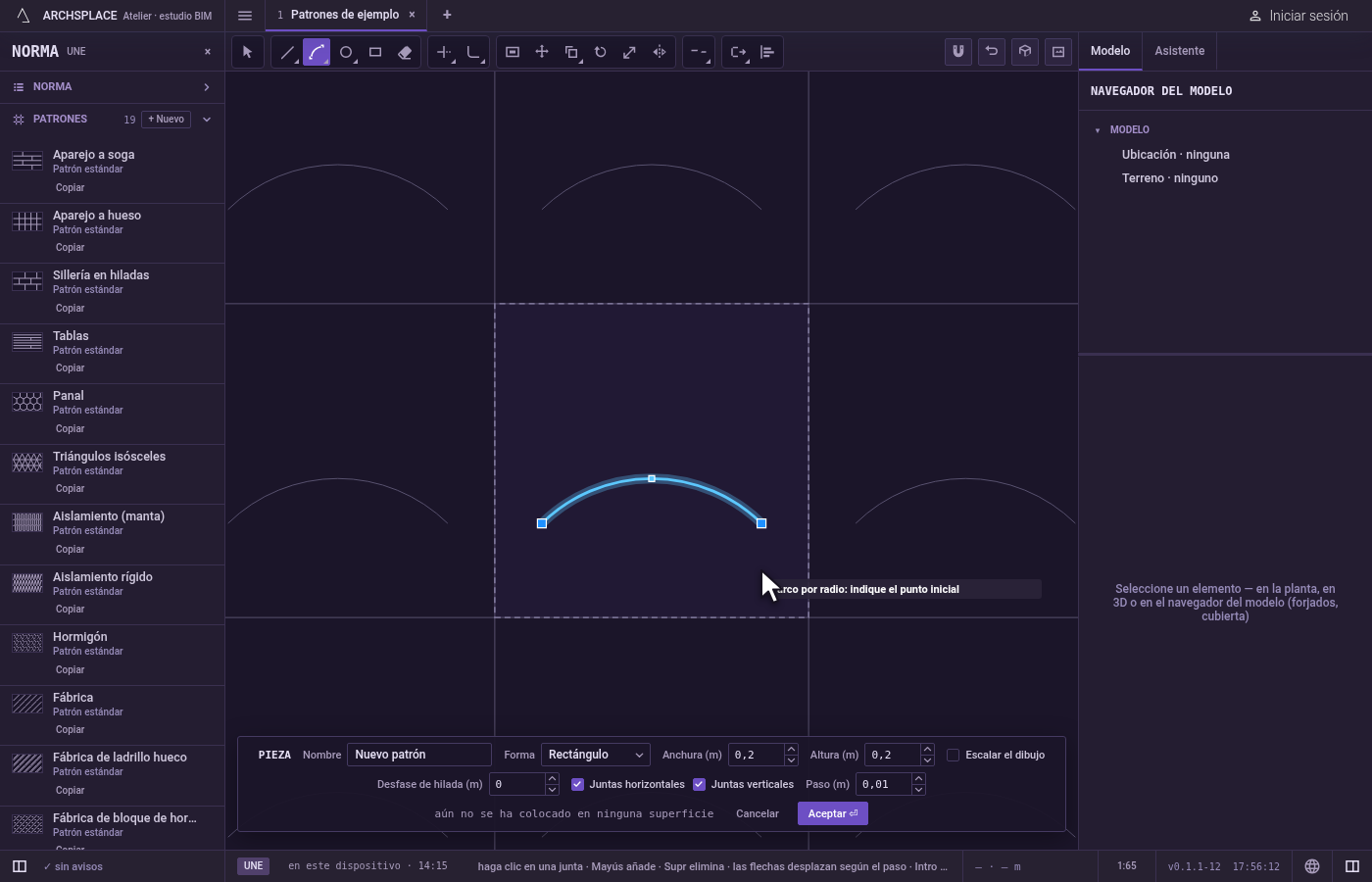

Dibuje el siguiente o termine. El arco se queda, seleccionado, y la herramienta espera un nuevo inicio. Esc descarta los puntos colocados y luego deja la herramienta por Seleccionar. Ctrl+Z deshace el último arco. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Un radio demasiado corto. Un radio escrito menor que la mitad de la distancia entre los dos extremos no puede alcanzar los dos, y la indicación dice ese punto no forma ninguna figura. Mientras apunta, el radio nunca baja de esa mitad.
Dos extremos que son un mismo punto. No forman ninguna figura, y la indicación lo dice.
Un arco que sale de la pieza. Si alguna parte de la curva quedara fuera de la pieza, no se dibuja nada, y el editor dice una forma debe quedar dentro del módulo.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Un arco se guarda como sus dos extremos con la curva entre ellos, de modo que sigue siendo un arco real. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo dibujo un arco de un radio exacto entre dos puntos?

Indique el inicio y el final, apunte hacia el lado al que debe curvarse el arco, escriba el radio y pulse Intro.

¿Por qué se ha rechazado el radio que he escrito?

Un radio menor que la mitad de la distancia entre los dos extremos no puede alcanzar los dos, así que no se dibuja ningún arco. Escriba un radio mayor.

¿Puede esta herramienta dibujar más de media circunferencia?

No. Dibuja el arco más corto entre los dos extremos. Para un arco más largo, use Arco por centro o Arco.
