Arco por centro

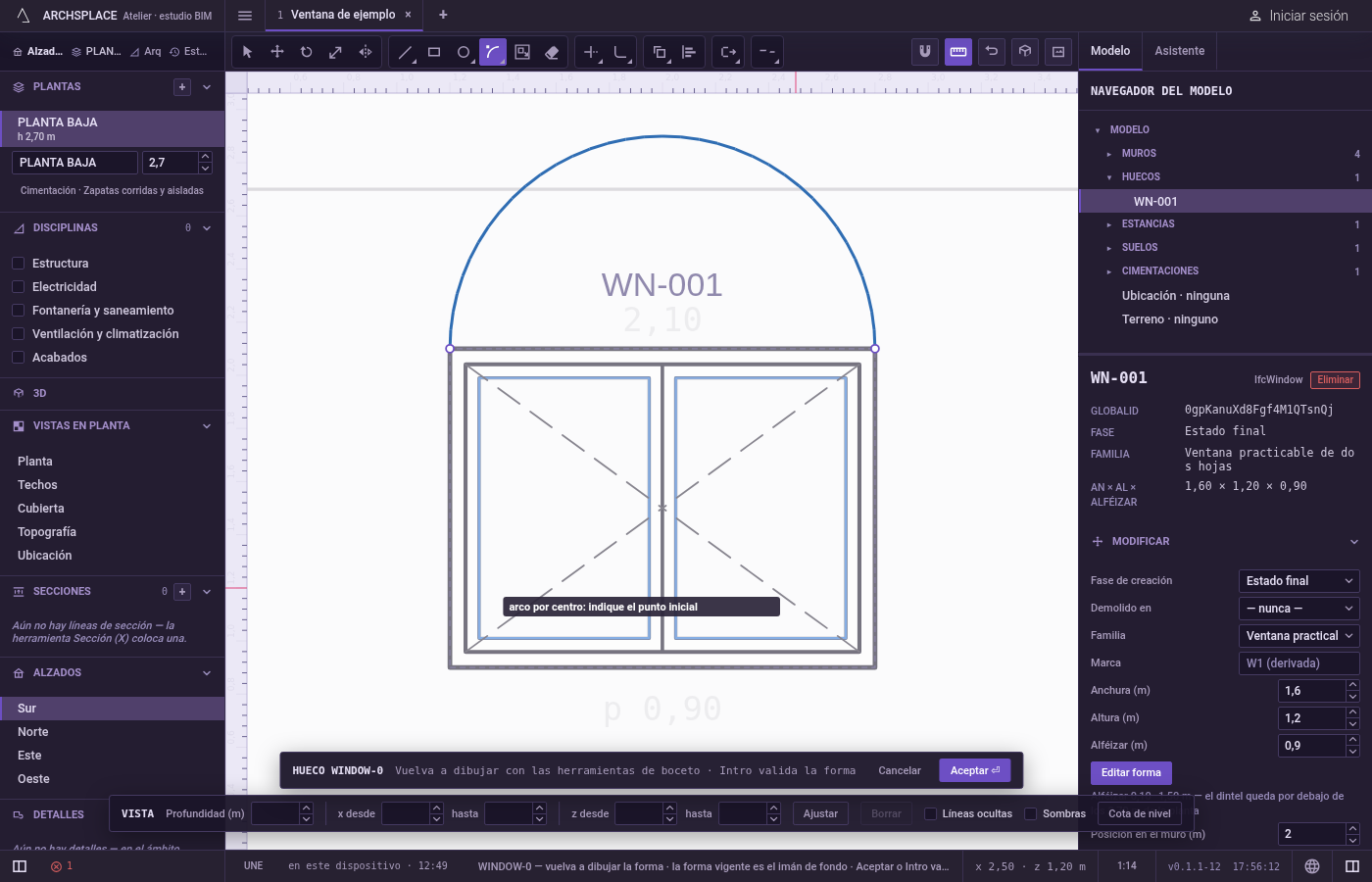

Arco por centro dibuja un arco sobre una circunferencia que usted define por su centro y por un punto de ella, el inicio. El arco va desde el inicio, en sentido antihorario alrededor del centro, hasta el punto de la circunferencia que está en la dirección del puntero. O escribe el ángulo que abarca, en grados: positivo en sentido antihorario, negativo en sentido horario. El radio siempre es la distancia del centro al inicio.

Es el arco que conviene usar cuando se conoce el centro, como un arco cuyo centro está en la línea de arranque.

• Para dibujar un arco a partir de su centro y su punto de arranque conocidos.
• Para dibujar un arco con un ángulo exacto, como un cuarto de circunferencia.

Nada hasta que pulse Aceptar. Cada arco es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Un arco solo cierra un contorno junto con sus otras líneas. Se convierte en una curvatura, el tercer número del punto donde empieza: 0.414214 para un cuarto de circunferencia, 1 para una semicircunferencia.
