Muro curvo

Muro curvo dibuja un muro a lo largo de un arco: hace clic en su inicio y en su final, y luego en un punto por el que pasa el arco, o escribe su radio. Como el muro recto, encadena, se une a los extremos de otros muros y adopta el espesor del tipo de muro que elija.

Qué es

Muro curvo dibuja un muro cuyo eje es un arco. Lo definen tres puntos: el inicio, el final y un punto por el que pasa el arco. En lugar de hacer clic, puede escribir la distancia del inicio al final y el radio del arco. El muro adopta el espesor y las capas del tipo de muro elegido junto a las herramientas, repartidos por igual a ambos lados del arco.

La herramienta encadena como Muro: el siguiente muro curvo empieza donde terminó el anterior. Sus extremos se unen a los extremos de otros muros del mismo modo, y el imán capta los extremos de un muro curvo, su punto medio, su centro y sus caras a lo largo de la curva.

Cuándo usarlo

Un mirador, un ábside o una esquina redondeada de fachada.
Un tabique curvo, como el muro de una ducha redonda o un mostrador de recepción.
Para volver a dibujar el muro curvo de un levantamiento con su radio medido.

Los pasos

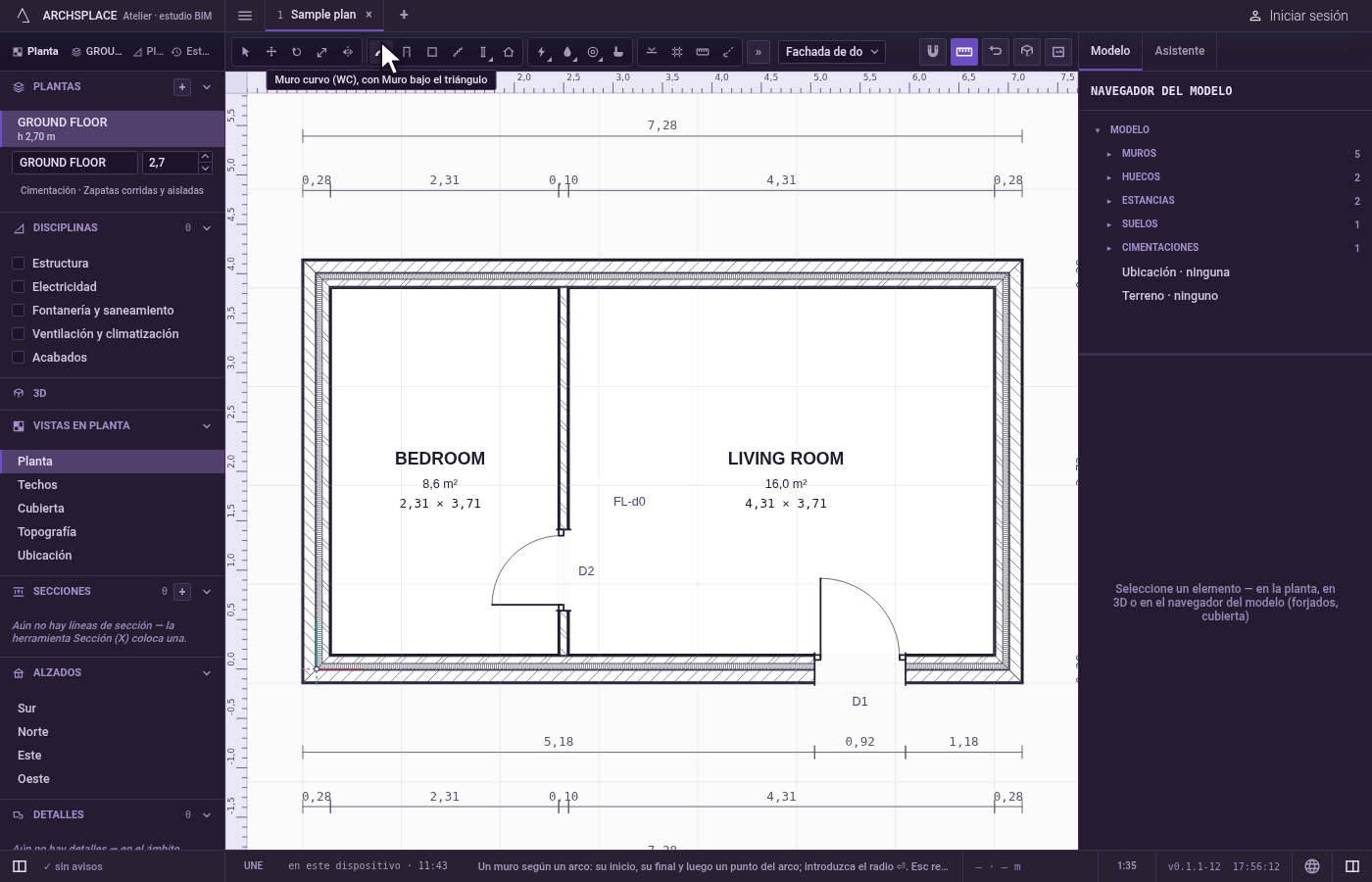

Tome la herramienta. Escriba rápidamente W y luego C, o elíjala en la barra de herramientas, donde comparte botón con Muro. La barra de estado indica los tres puntos y que Esc retrocede.

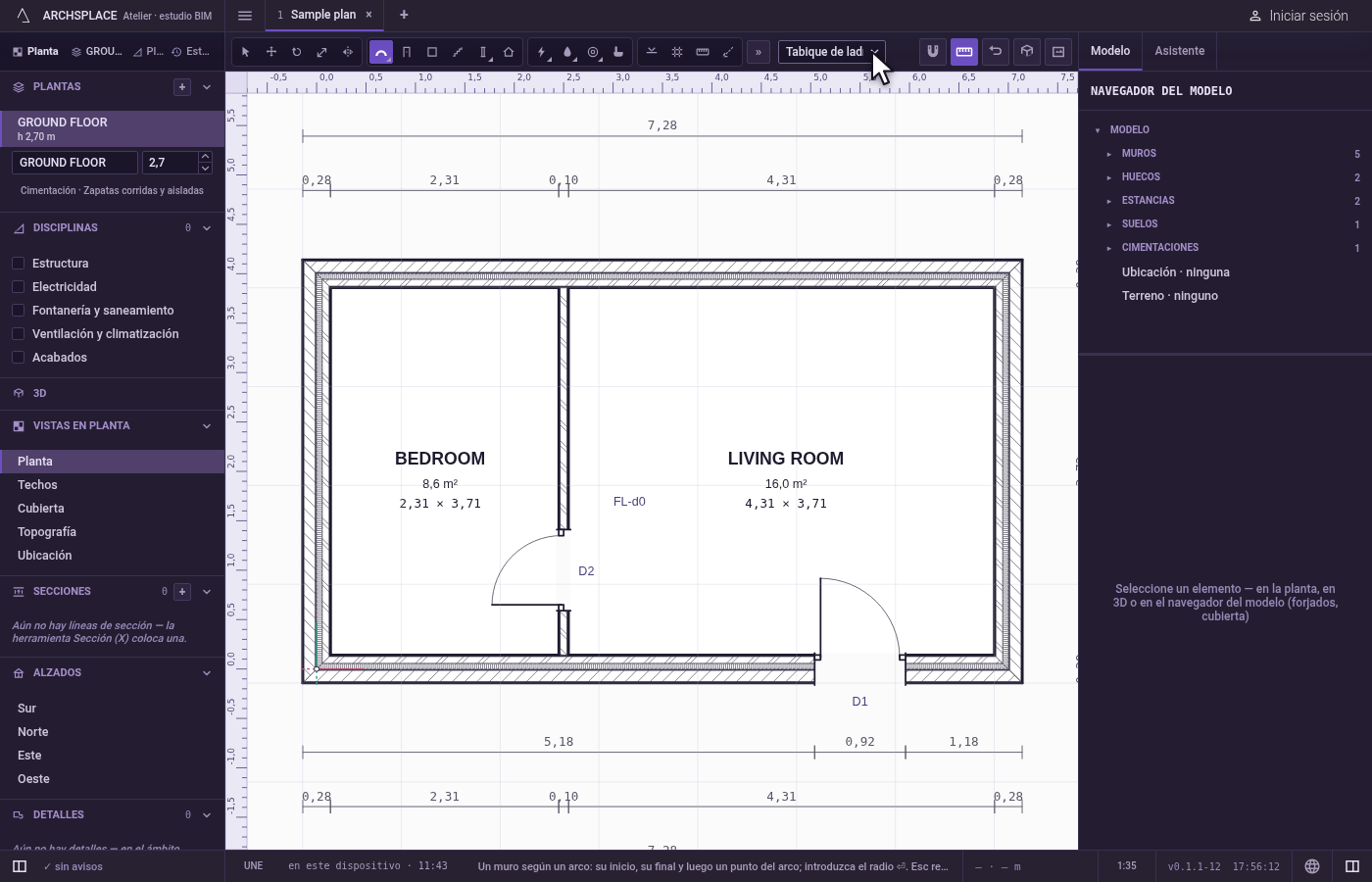

Elija el tipo de muro. La lista junto a las herramientas ofrece los tipos de muro del proyecto. Si no ha elegido ninguno para los muros curvos, se usa el elegido para los muros rectos.
Haga clic en el inicio. El imán fija el clic en el punto más cercano a su alcance.
Haga clic en el final, o escriba la cuerda. Haga clic donde termina el muro. O escriba la distancia en línea recta del inicio al final y pulse Intro: el final se coloca a esa distancia hacia el cursor.

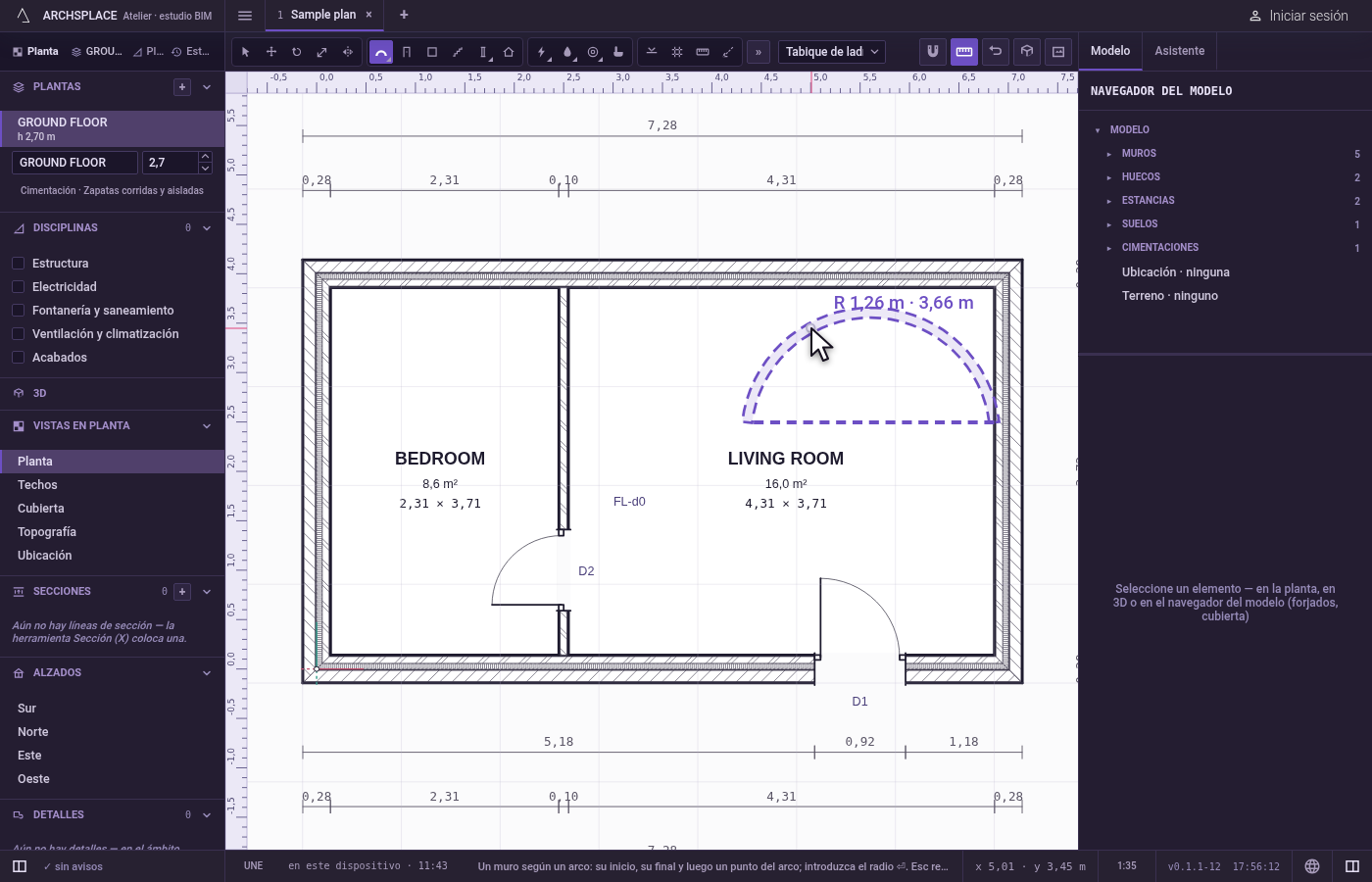

Curve el muro. Aleje el cursor de la línea que une los dos extremos: el muro se curva pasando por el cursor, con su espesor, y a su lado el estudio indica su radio y su longitud a lo largo del arco. Haga clic para dibujarlo. O escriba un radio y pulse Intro: el muro se curva hacia el lado de la cuerda en el que está el cursor, por el arco más corto de ese radio.

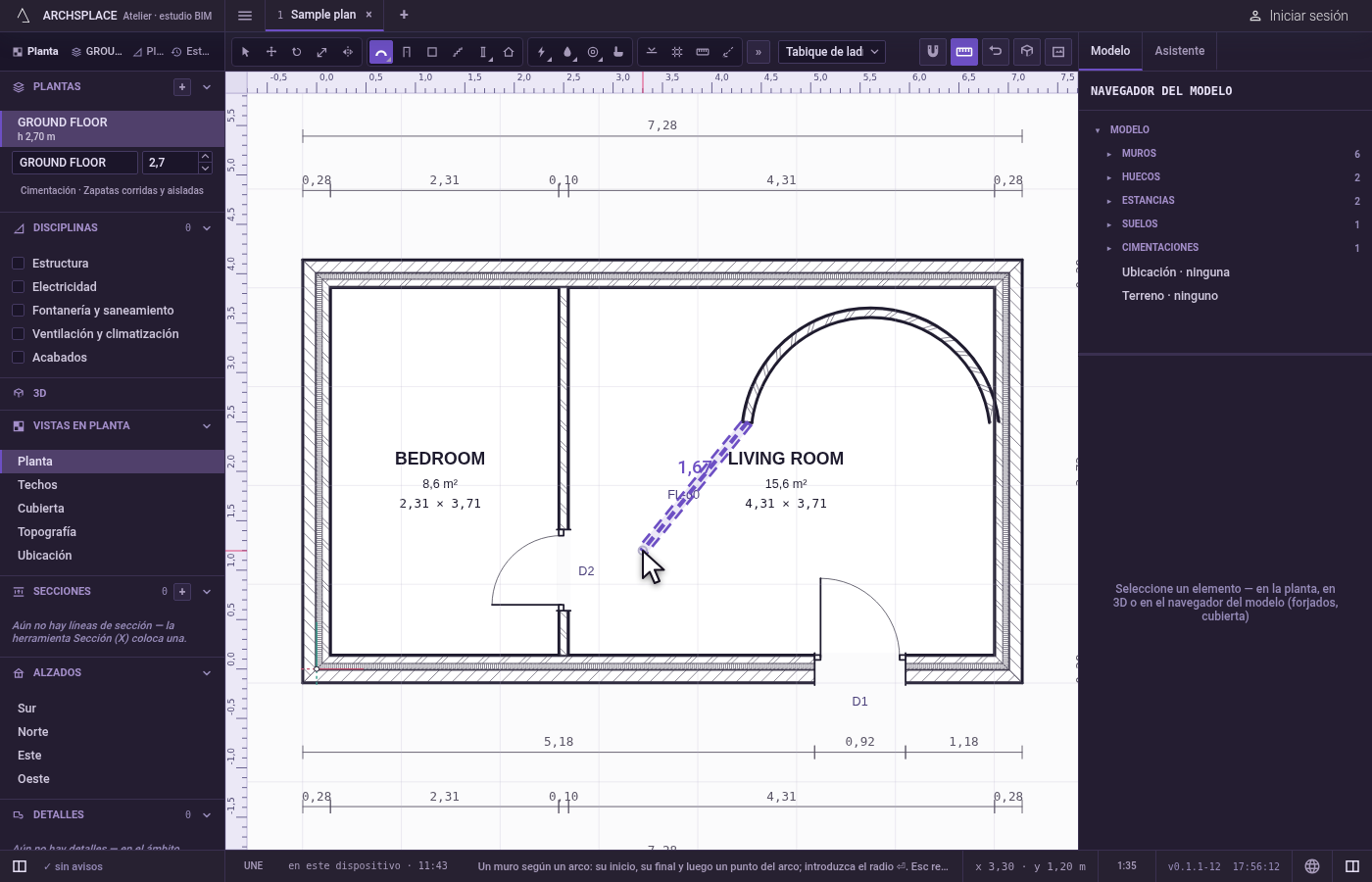

Siga la cadena, o retroceda. El siguiente muro curvo empieza en el final de este. Esc retrocede punto a punto: de la curva al final, del final al inicio, del inicio a nada. Sin nada pendiente, Esc le devuelve Seleccionar.

Qué rechaza

Una curva recta. Con el cursor sobre la línea que une los extremos, no se dibuja nada: el estudio le indica que se aleje de la cuerda para curvar el muro.
Más de media circunferencia. Una curva que supera la media circunferencia se muestra en su límite y se rechaza, con ese motivo.
Un radio menor que la mitad de la cuerda. Ningún arco de ese radio une los dos extremos, así que se rechaza, con ese motivo, un radio introducido menor que la mitad de su distancia.
Un segundo clic en el inicio. Un clic dentro del alcance del imán alrededor del inicio no hace nada.

Qué escribe en el contrato

Cada muro curvo añade una entrada a la lista de muros del proyecto, como un paso que se anula con un solo Deshacer: su planta, sus dos extremos en metros, cuánto se curva (un número que vale 1 para media circunferencia hacia un lado y menos 1 hacia el otro), su tipo de muro y su fase. El centro y el radio no se guardan; se deducen de los extremos y de la curvatura.

Conceptos

El imán

Relacionado

Preguntas frecuentes

¿Cómo doy a un muro curvo un radio exacto?

Después del inicio y del final, sitúe el cursor en el lado hacia el que debe curvarse el muro, escriba el radio y pulse Intro. El muro adopta el más corto de los dos arcos de ese radio en ese lado.

¿Puede un muro curvo superar la media circunferencia?

No. Un muro curvo se curva como máximo media circunferencia. Para una curva mayor, dibuje dos muros curvos seguidos.
