Ejes en secciones y alzados
Ejes, en una sección o un alzado, coloca un eje estructural con un clic: el eje cruza la línea de corte en el punto en el que hace clic, y la planta lo dibuja al instante. Recibe una letra cuando fija una posición según la x de la planta y un número cuando fija una según la y, en el orden en que se colocaron los ejes.
Qué es
Ejes coloca un eje estructural desde una sección o un alzado, con un clic. El eje cruza la línea de corte: queda perpendicular a la vista, atravesando el dibujo, en el punto a lo largo de la vista en el que hace clic. Es el propio eje del modelo, el mismo que coloca la herramienta Ejes de la planta, así que todas las plantas lo dibujan al instante, los muros y los pilares se ajustan a él ahí, y las cadenas de cotas de la planta lo leen.
La vista decide en qué dirección va el eje, así que aquí la herramienta no tiene lista de opciones. Mirando al norte o al sur, la vista va según la x de la planta, y un eje que la cruza es una línea de x constante: recibe la letra siguiente, A, B, C, según el número de ejes de ese tipo ya colocados. Mirando al este o al oeste, la vista va según y, y el eje es una línea de y constante: recibe el número siguiente, 1, 2, 3.
Mientras tiene la herramienta en la mano, una línea discontinua atraviesa todo el dibujo en el puntero, y todas las líneas que muestra el dibujo atraen el puntero hacia sus esquinas, puntos medios y bordes, de modo que el eje cae sobre la cara de un muro o el borde de un hueco.
Cuándo usarlo
- Para replantear unos ejes desde una fachada, sobre las esquinas y los huecos que ve.
- Para añadir el eje que necesita una sección para acotar una parte del edificio.
- Para colocar un eje que pase por un pilar o un machón visto en un alzado.
Los pasos

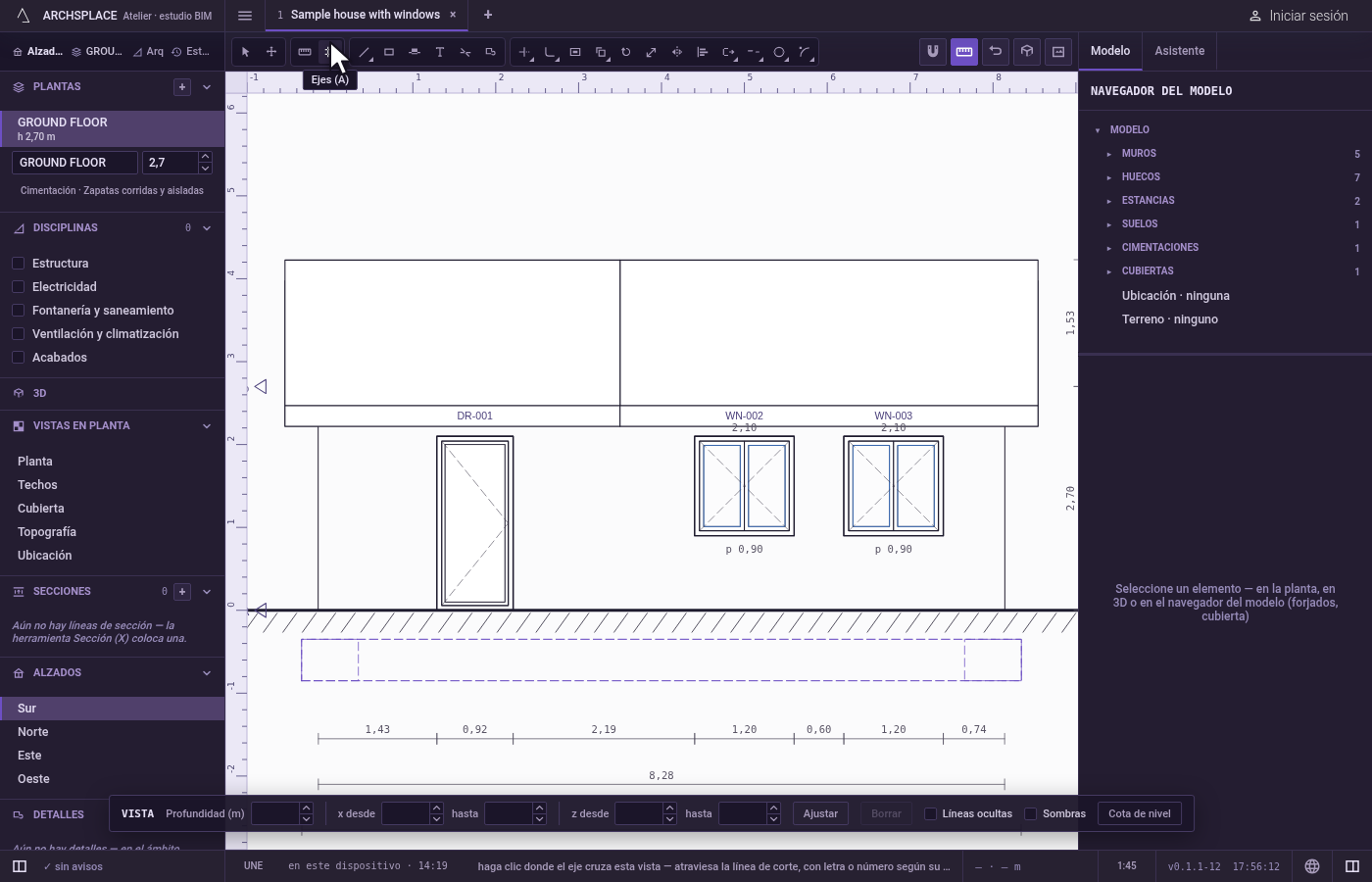

Abra una sección o un alzado y pulse A. O haga clic en Ejes en la barra de herramientas. La barra de estado le indica que haga clic donde el eje cruza la vista, y que recibe una letra o un número según su dirección.

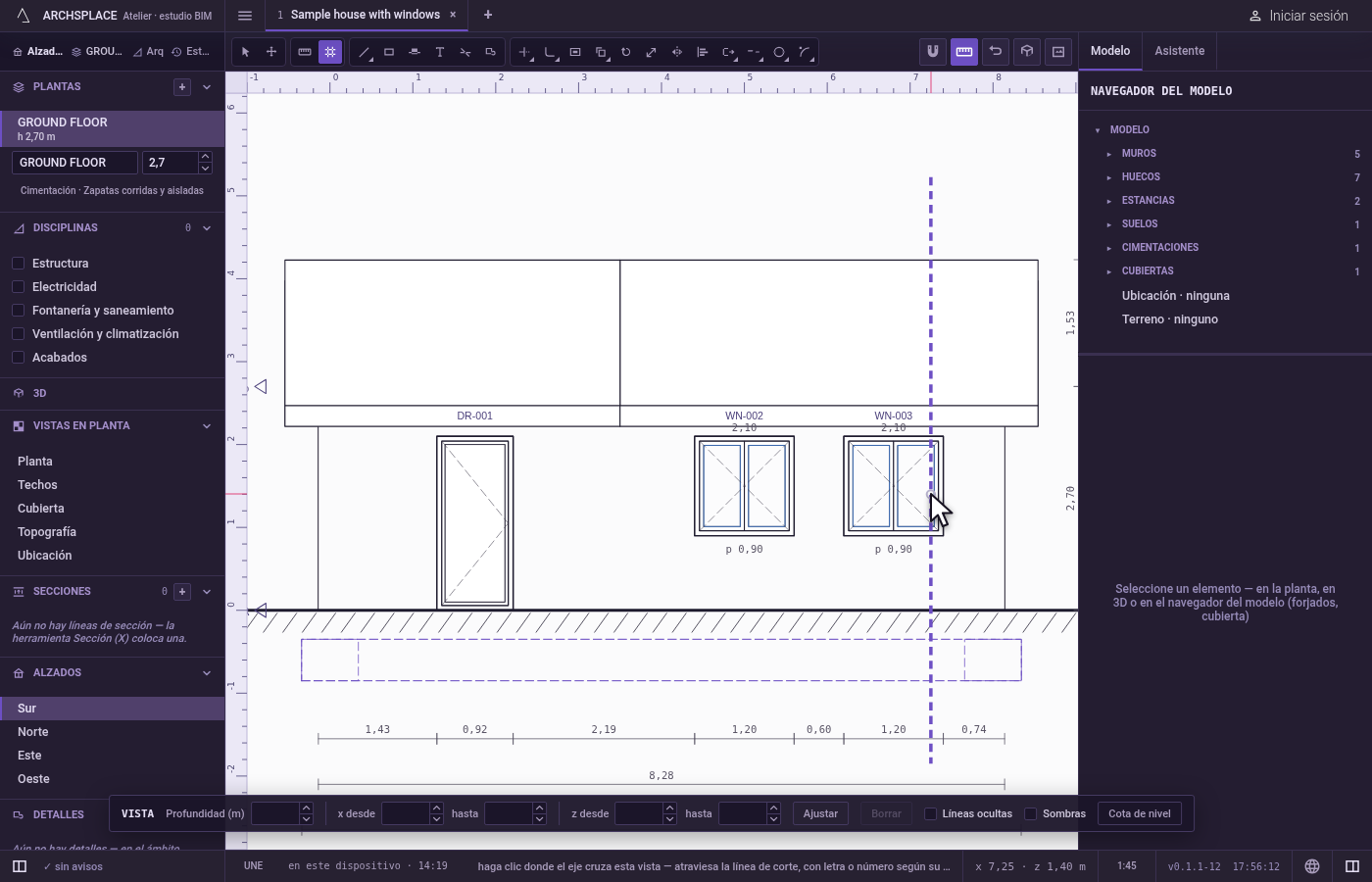

Busque el sitio. Mueva el puntero sobre el dibujo: la línea discontinua lo sigue atravesando toda la vista y se detiene en las esquinas, los puntos medios y los bordes de las líneas del dibujo.

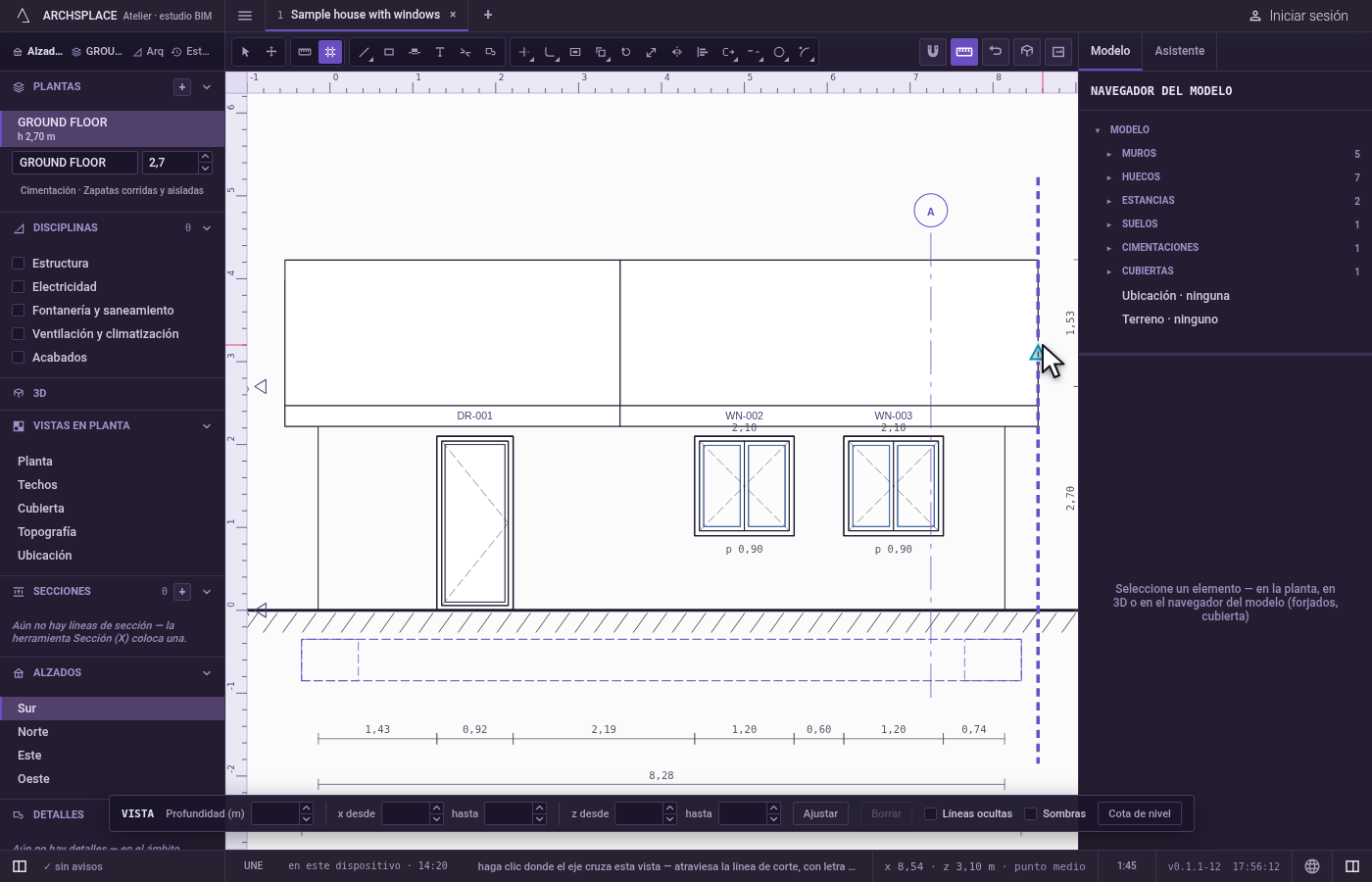

Haga clic. El eje se coloca. La vista lo dibuja atravesando el dibujo con su burbuja encima, y las plantas lo dibujan atravesando el edificio. La herramienta sigue en su mano para otro eje.

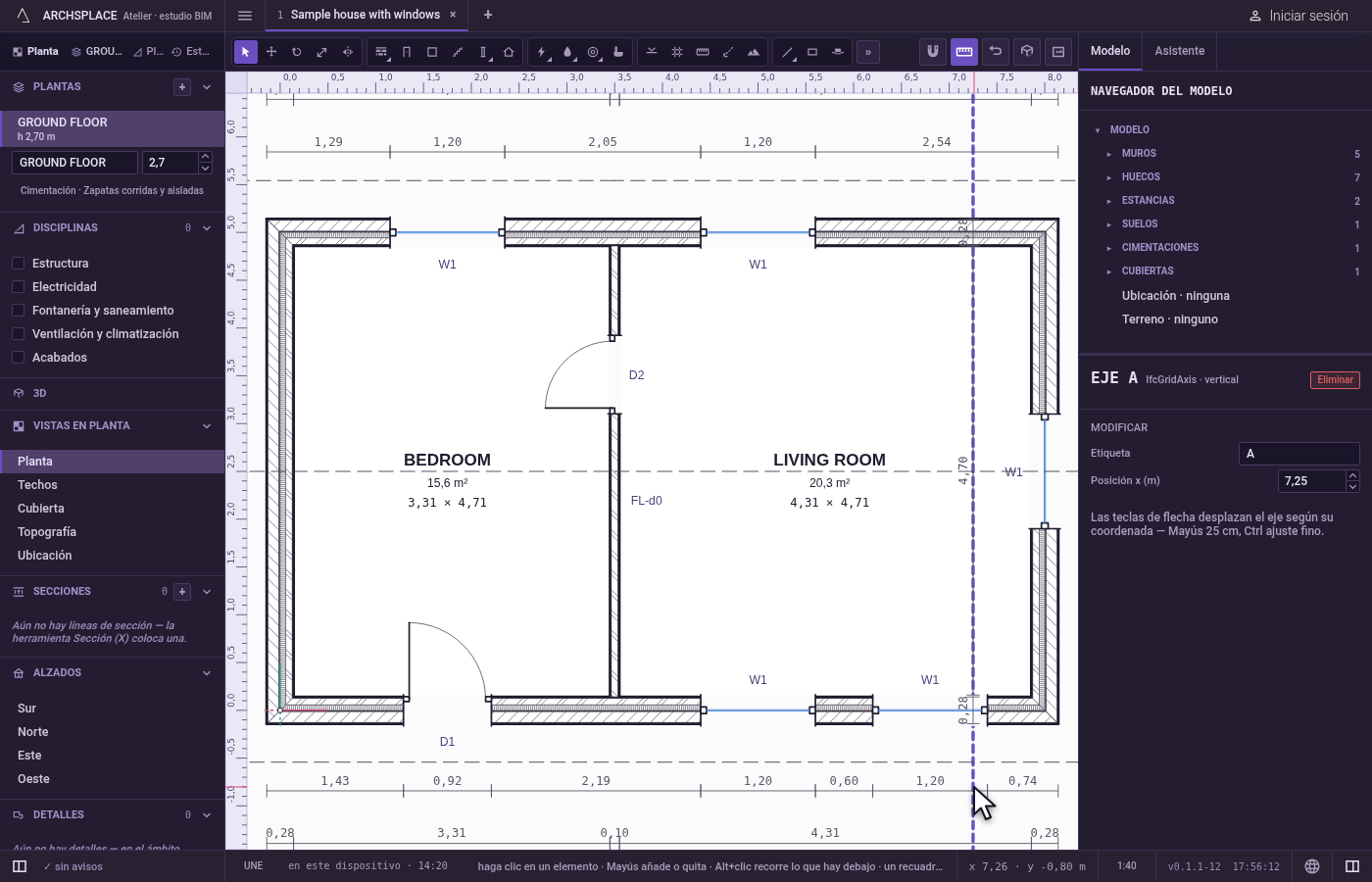

Ajústelo desde la planta o desde su panel. Con Seleccionar, haga clic en el eje en una planta. Su panel ofrece su Etiqueta y su posición, y las flechas lo deslizan según su propia coordenada.
Qué rechaza
- Un eje inclinado. Desde una sección o un alzado, un eje siempre queda perpendicular a la vista. Un eje con cualquier otro ángulo se coloca en la planta, con la opción de línea de la herramienta Ejes.
- Desplazarlo con Desplazar. Un eje solo se desliza a lo largo de su propio eje: la herramienta Desplazar lo deja donde está y le indica que use las flechas o su panel.
- Un eje en una llamada. La vista propia de una llamada no tiene herramienta Ejes.
- Que lo tome un recuadro. Un recuadro dibujado con Seleccionar nunca toma un eje; haga clic en él para tomarlo.
Qué escribe en el contrato
Cada clic añade un eje a los grids del contrato, con el eje del mundo que fija, su posición en metros redondeada al centímetro y su etiqueta:
axis: "X" es una línea de x constante, colocada desde una vista que mira al norte o al sur, y lleva letra. axis: "Y" es una línea de y constante, colocada desde una vista que mira al este o al oeste, y lleva número. El dibujo del eje en cada vista nunca se escribe: se calcula a partir de esta entrada.
Preguntas frecuentes
¿Cómo añado un eje desde un alzado?
Abra el alzado, pulse A y haga clic donde el eje debe cruzar la vista. El eje se coloca al instante, dibujado en el alzado con su burbuja y en todas las plantas.
¿Por qué mi eje nuevo lleva número y no letra?
La vista decide en qué dirección va el eje. Mirando al norte o al sur, un eje que cruza la vista va según y y recibe una letra. Mirando al este o al oeste, va según x y recibe un número. La letra o el número siguen la cuenta de los ejes de ese tipo ya colocados.
¿Cómo desplazo un eje después?
Selecciónelo y use las flechas, que lo deslizan según su propia coordenada, o escriba su posición en su panel. La herramienta Desplazar deja un eje donde está.
