Borrar en el editor de piezas

Borrar quita juntas de la pieza de un patrón con un clic en cada una, o con una pasada del puntero sobre varias mientras mantiene pulsado el botón. No necesita selección, y cada junta que quita se puede recuperar con Ctrl+Z.

Qué es

Borrar es la forma más rápida de sacar juntas de la pieza. Cuando el puntero pasa sobre una junta, la junta se ilumina, mostrando lo que quitaría un clic. Un clic la quita, y mantener el botón mientras pasa por encima quita todas las juntas por las que pasa el puntero. Un círculo, un rectángulo o una polilínea son una sola junta y se van enteros.

Cuándo usarlo

Para quitar unas cuantas juntas sin seleccionarlas antes.
Para despejar varias juntas de una sola pasada.
Para quitar una forma entera. Para quitar solo una parte de una junta, use en cambio Recortar o Partir.

Los pasos

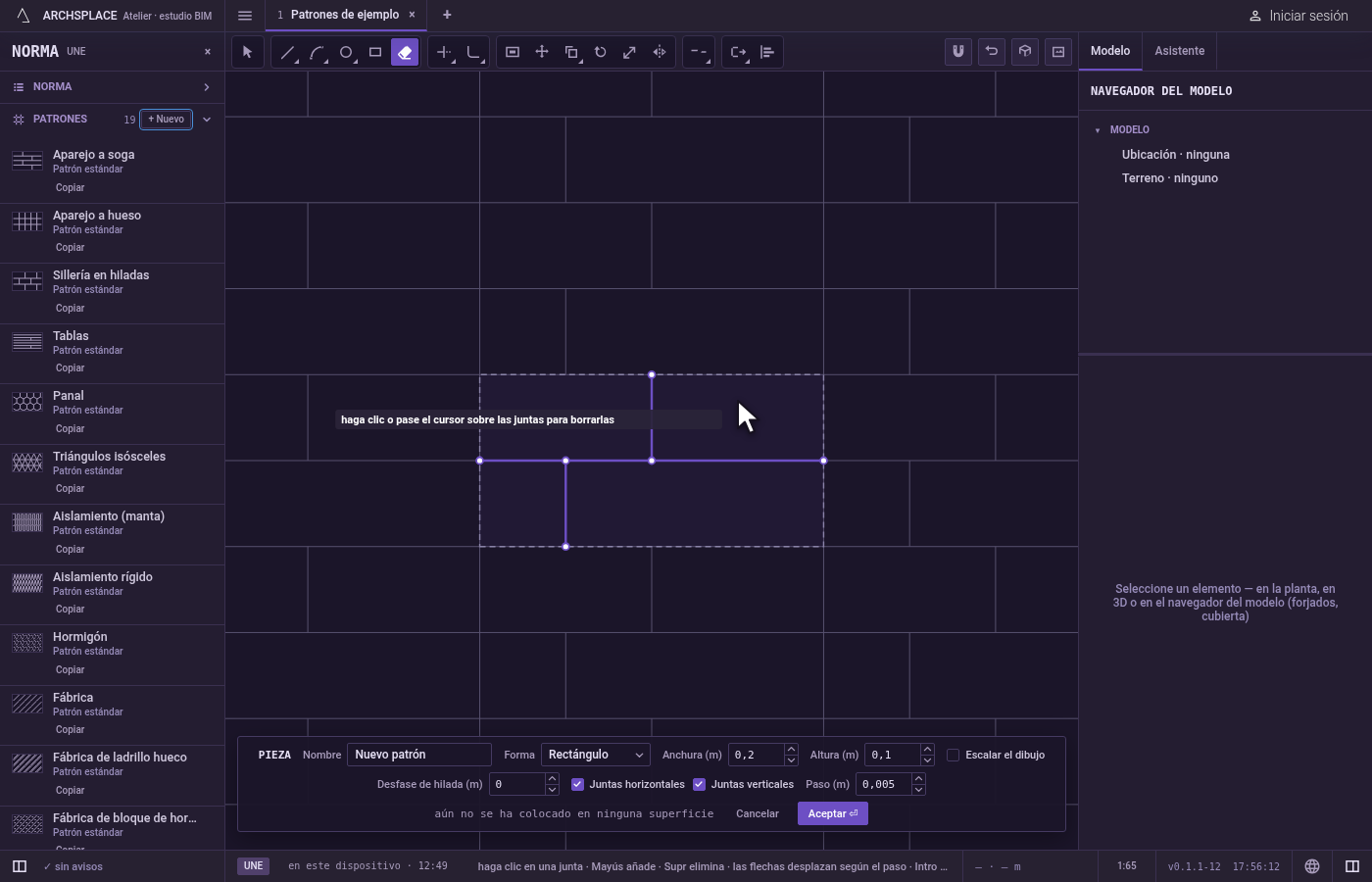

Tome la herramienta. Pulse E, o haga clic en Borrar en la barra. La indicación junto al puntero dice haga clic o pase el cursor sobre las juntas para borrarlas.

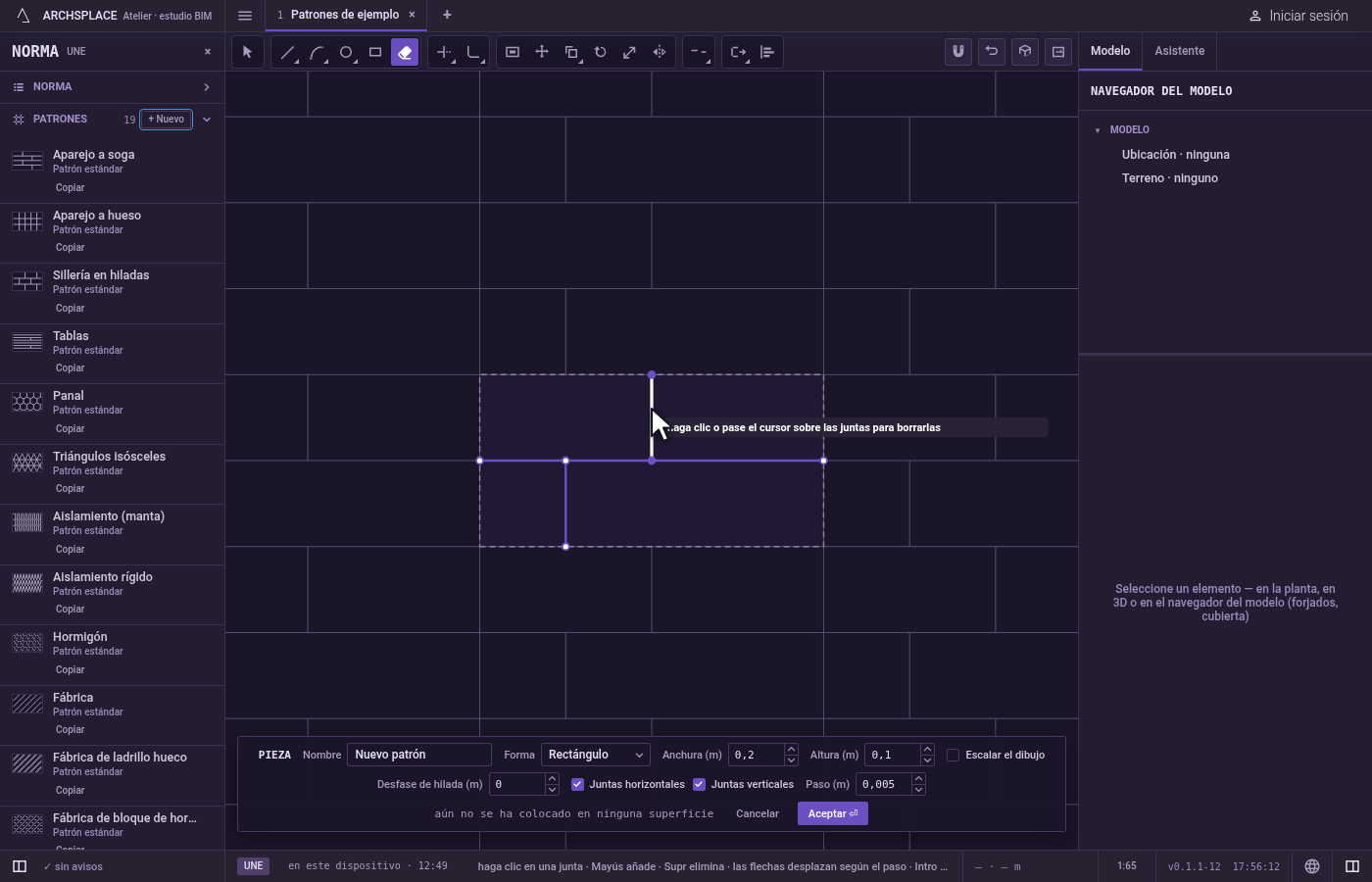

Apunte a una junta. La junta más cercana al puntero, a pocos píxeles, se ilumina.

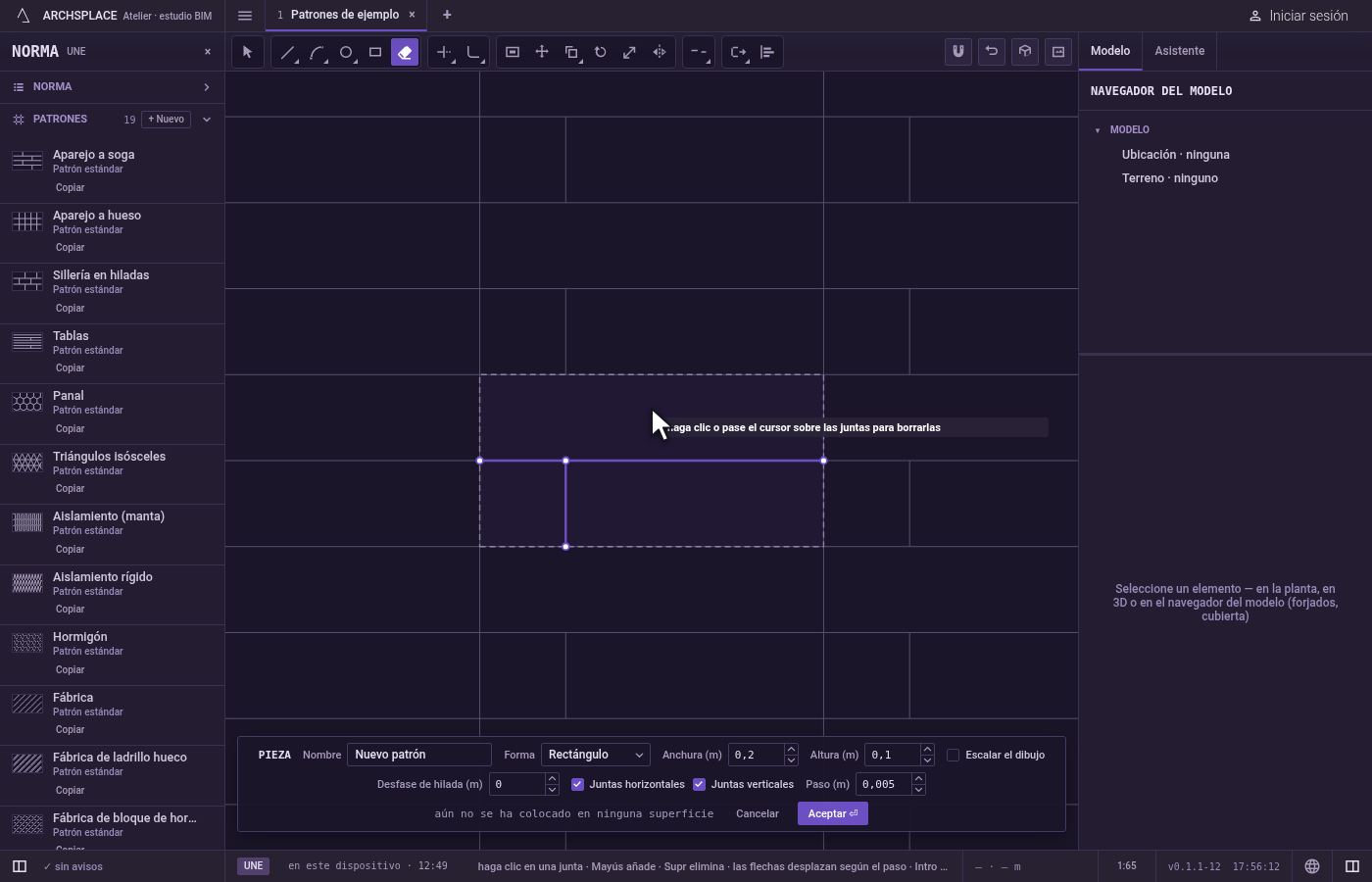

Haga clic para borrarla. La junta desaparece al instante. Un clic en el vacío no quita nada y dice no hay ninguna junta aquí que borrar.

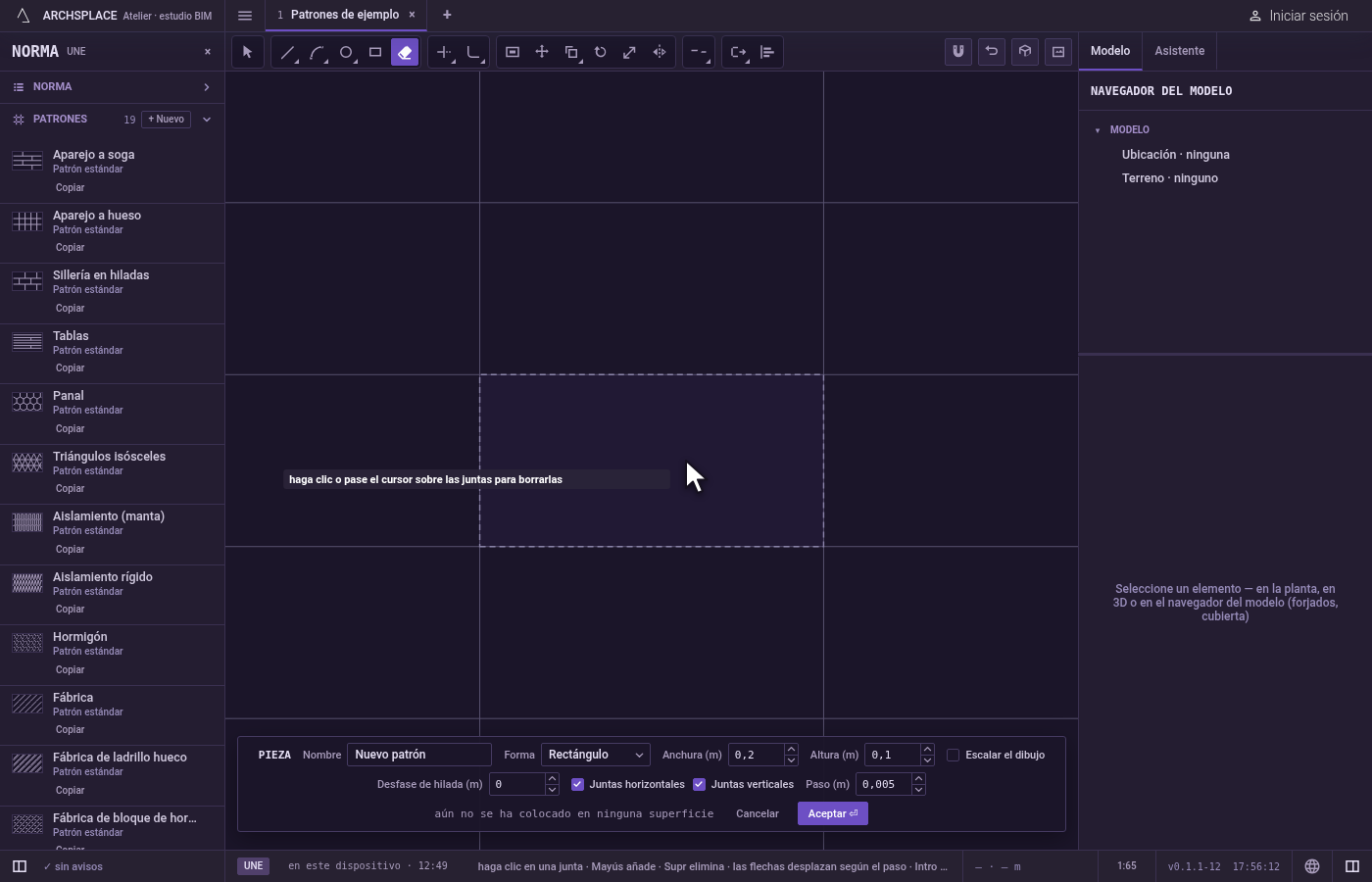

O pase por encima. Pulse, mantenga el botón y muévase sobre las juntas que quiere quitar: cada una por la que pasa el puntero se quita en cuanto la alcanza. Suelte para parar.

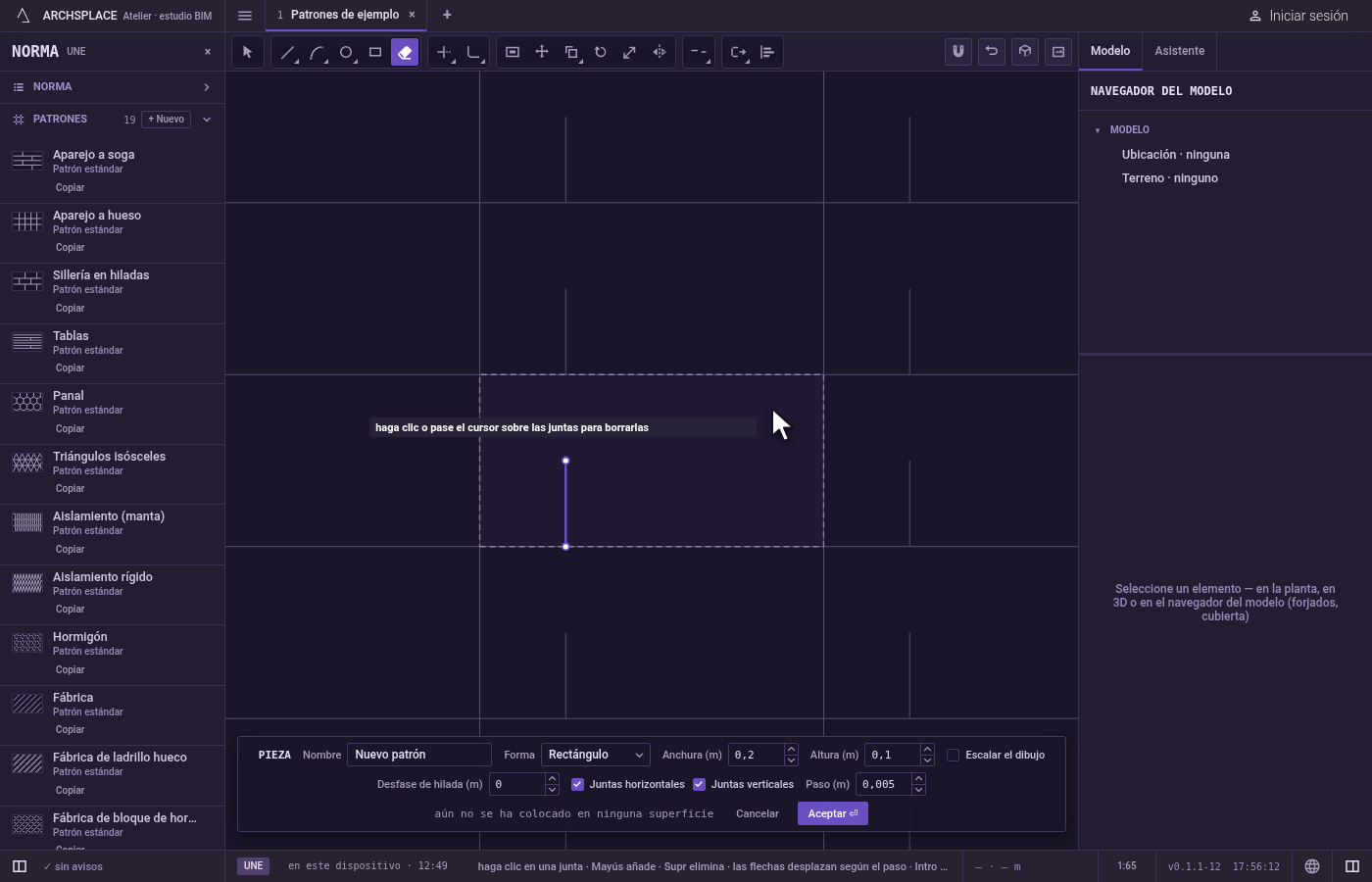

Recupere una. Ctrl+Z recupera la última junta quitada. Cada junta borrada es su propio paso, así que una pasada sobre varias se deshace junta a junta.

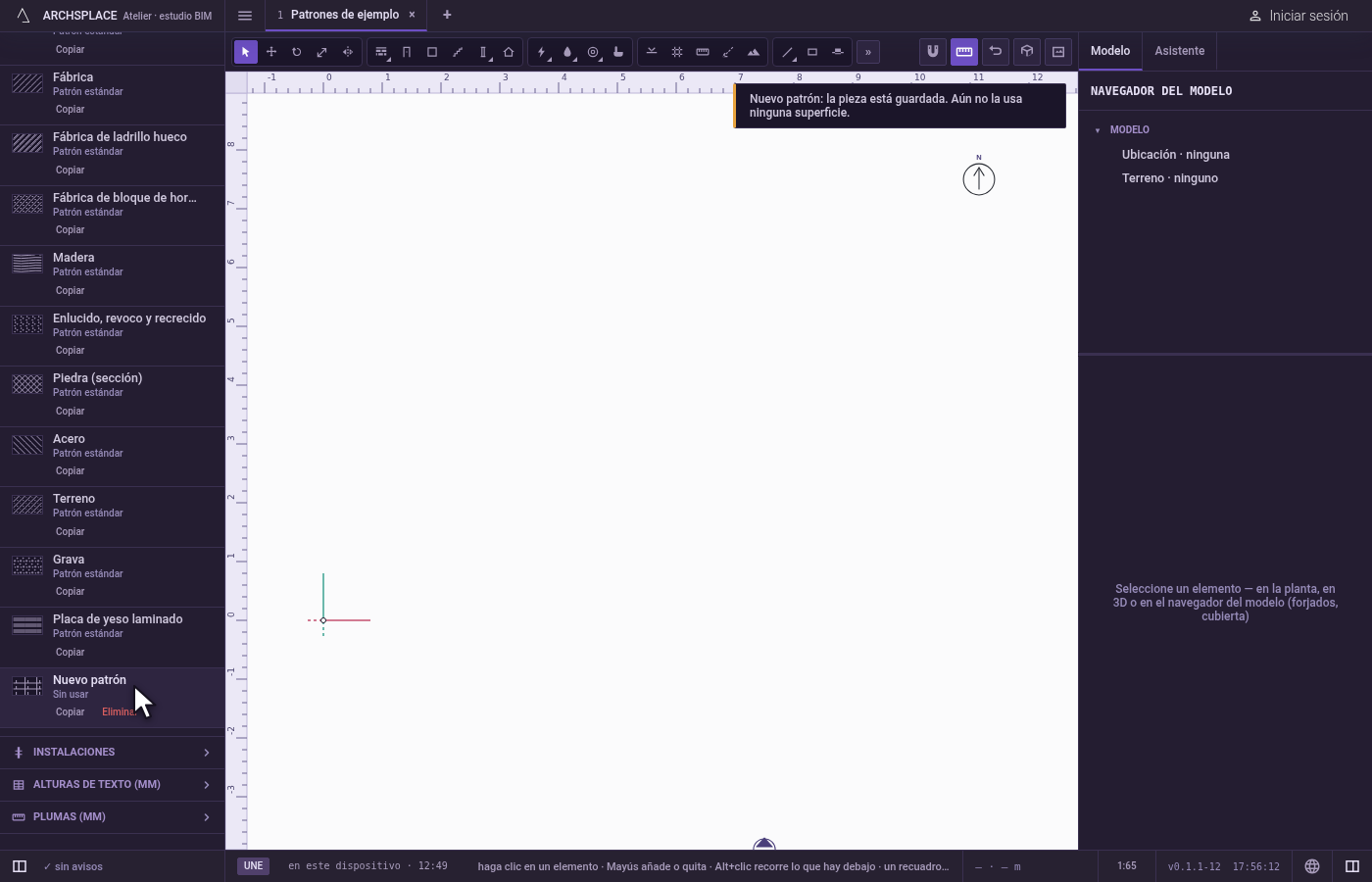

Entregue la pieza. Pulse Aceptar en la barra al pie, o Intro. Esc suelta las juntas que todavía tenga en la mano y luego cierra el editor sin escribir nada, así que pulse antes Aceptar si quiere conservar sus cambios.

Qué rechaza

Un clic en el vacío. No quita nada, y el editor lo indica.
Parte de una junta. Borrar toma juntas enteras. Un rectángulo, un círculo o una polilínea se van enteros; para quitar un lado de una forma, descompóngala antes, o córtela con Recortar o con Partir.
Los propios bordes de la pieza. El rectángulo de la pieza no es una junta que se pueda borrar. Si una junta recorre o no sus bordes lo fijan los interruptores Juntas horizontales y Juntas verticales de la barra al pie.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, sin las juntas que ha borrado. Cuando no queda ninguna junta, la pieza se escribe sin ninguna. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo borro varias juntas a la vez?

Pulse sobre la primera y, sin soltar el botón, pase el puntero sobre las demás. Se quita cada junta por la que pasa el puntero.

¿Cómo recupero una junta borrada por error?

Pulse Ctrl+Z. Cada junta borrada es su propio paso, así que una pasada sobre tres juntas necesita tres pulsaciones para recuperar las tres.

¿Puedo borrar solo un lado de un rectángulo?

No con Borrar: un rectángulo es una sola junta y se va entero. Descompóngalo antes y luego borre el lado que no quiere, o use Recortar.
