Escalar en el editor de piezas

Escalar hace más grandes o más pequeñas las juntas que elija dentro de la pieza de un patrón respecto a un punto base, según un factor que arrastra o escribe. Una longitud de referencia permite escalar desde una longitud que ya tienen hasta otra nueva, y los círculos y los arcos siguen siendo redondos.

Qué es

Escalar cambia el tamaño de las juntas respecto a un punto base dentro de la pieza. El punto base se queda donde está, y todo lo demás se acerca o se aleja de él según el mismo factor. Mientras arrastra, el punto de sus juntas más alejado del punto base sirve de medida: llevar el puntero a esa distancia equivale a un factor de 1. Una silueta de las juntas con el nuevo tamaño sigue al puntero, y la indicación muestra el factor. Los círculos y los arcos siguen siendo redondos.

Es el mismo Escalar que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

Cuándo usarlo

Para hacer un motivo más grande o más pequeño según un factor exacto.
Para llevar una forma a un tamaño dado a partir de una longitud que ya tiene, con la longitud de referencia.
Para colocar una copia con otro tamaño junto al original.

Los pasos

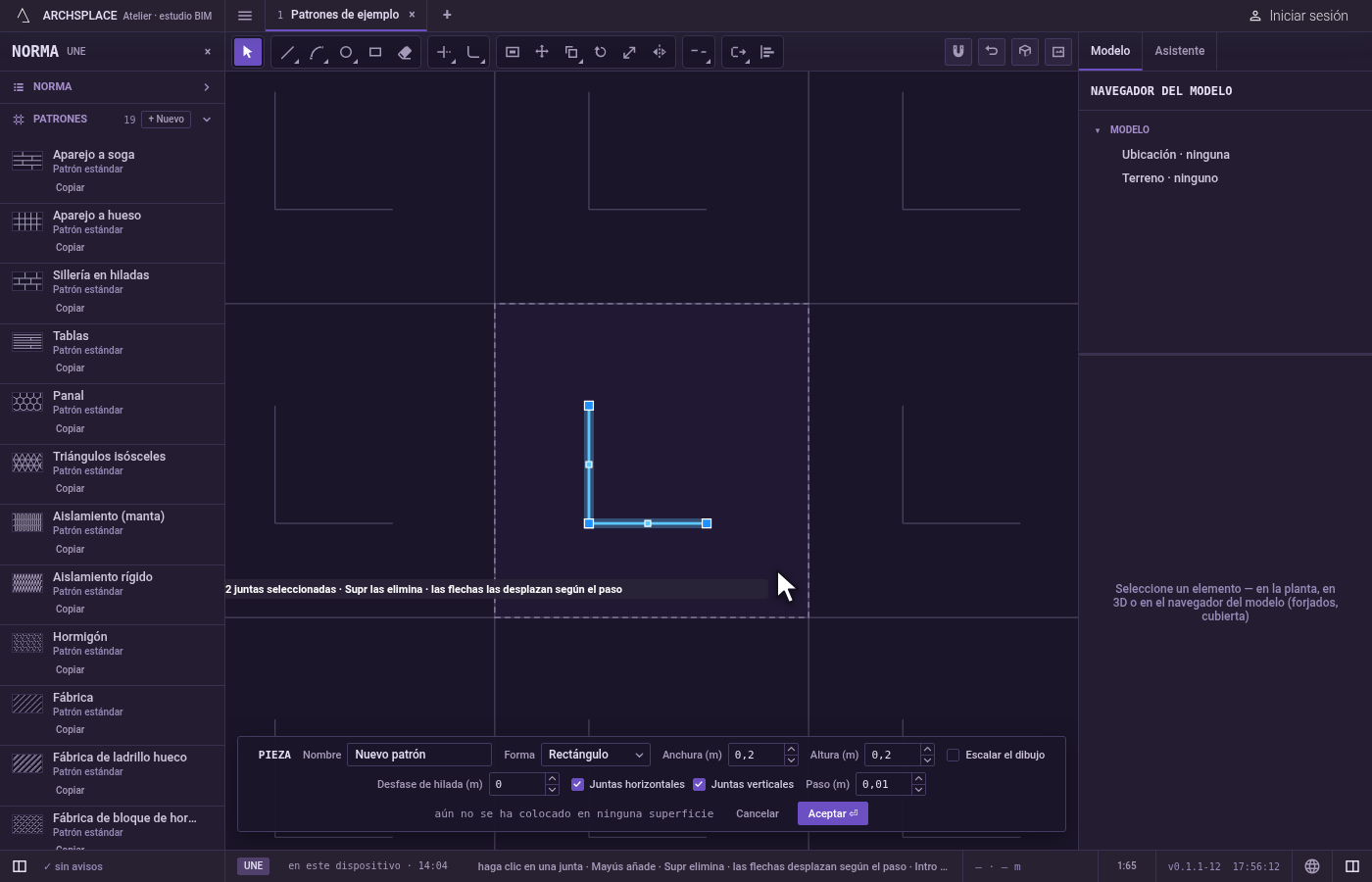

Elija las juntas. Selecciónelas antes de tomar la herramienta, y Escalar las usa al instante. Si no, Escalar le pide que designe objetos: haga clic en juntas para añadirlas, o arrastre un recuadro (hacia la derecha toma lo que queda completamente dentro, hacia la izquierda lo que toca), Mayús quita una junta, F traza un borde que toma todas las juntas que atraviesa, e Intro termina la elección.

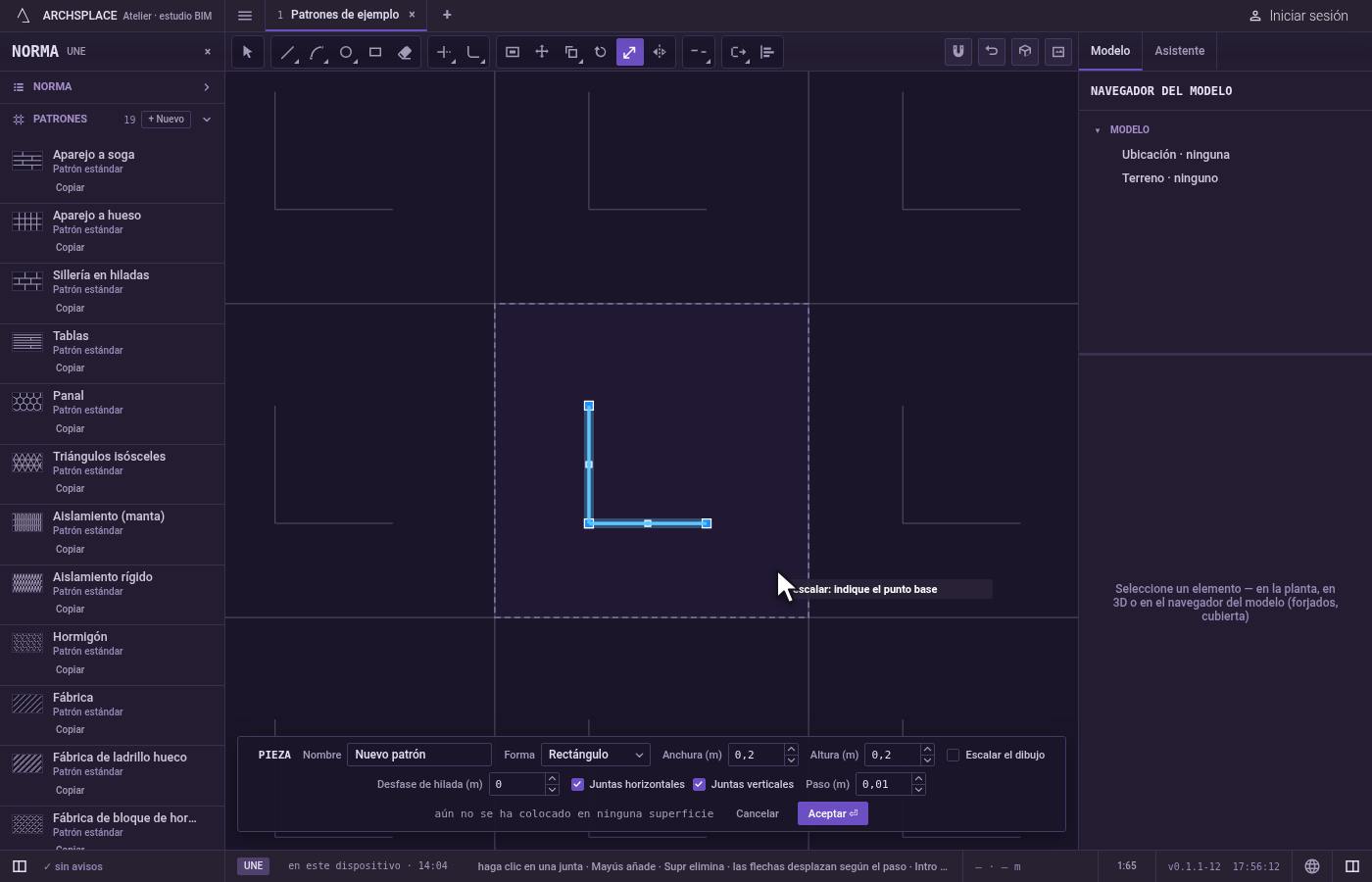

Tome la herramienta. Escriba S y luego C una detrás de otra, o haga clic en Escalar en la barra. La S abre Estirar un instante, y la C completa Escalar.

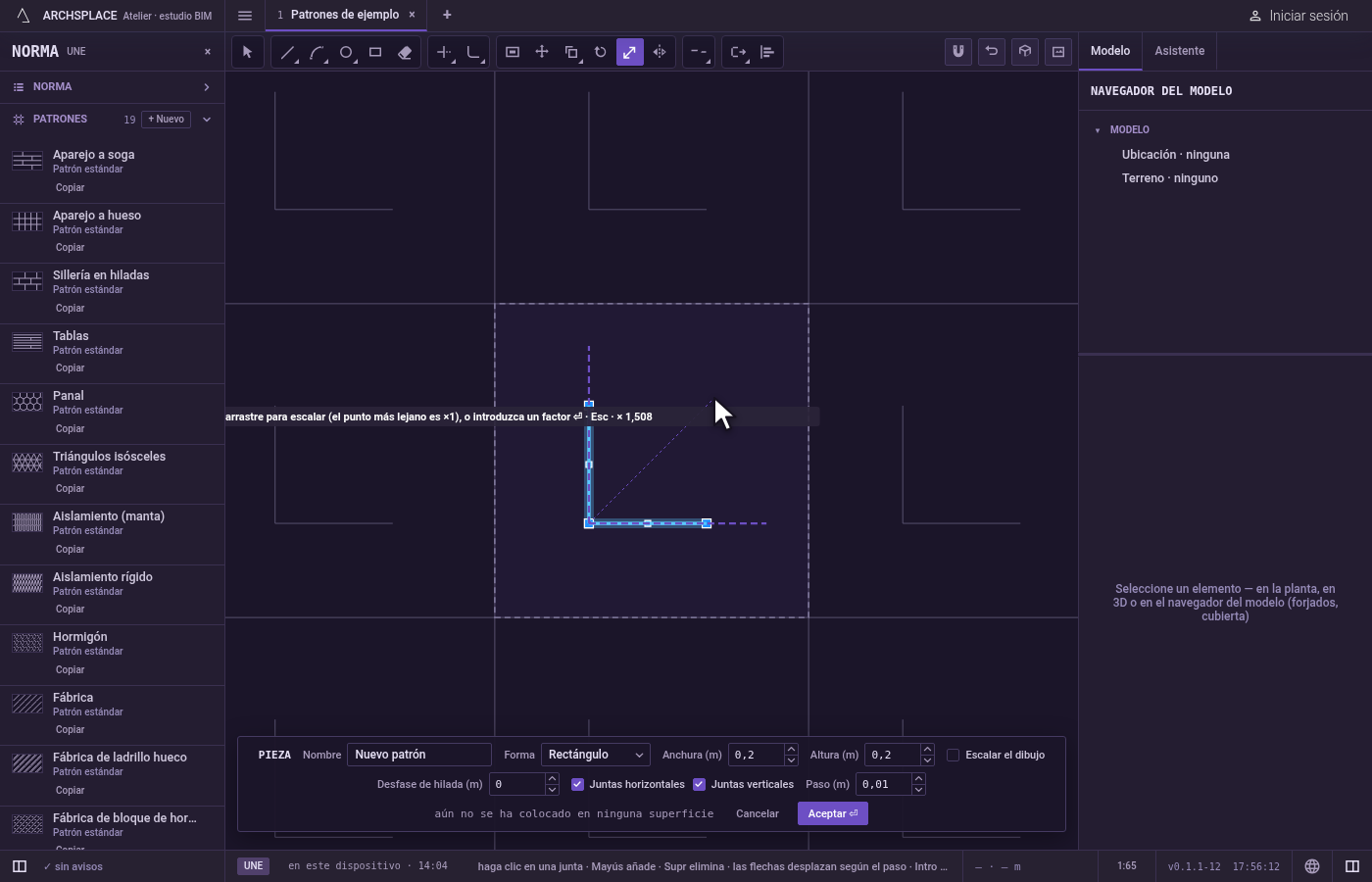

Indique el punto base. Haga clic en el punto que debe quedarse donde está, como una esquina o el centro de la forma.
Dé el factor. Arrastre: la indicación muestra el factor mientras la silueta crece y se reduce. Haga clic para escalar. Para ser exacto, escriba el factor y pulse Intro, por ejemplo 2 para duplicar o 0.5 para reducir a la mitad.

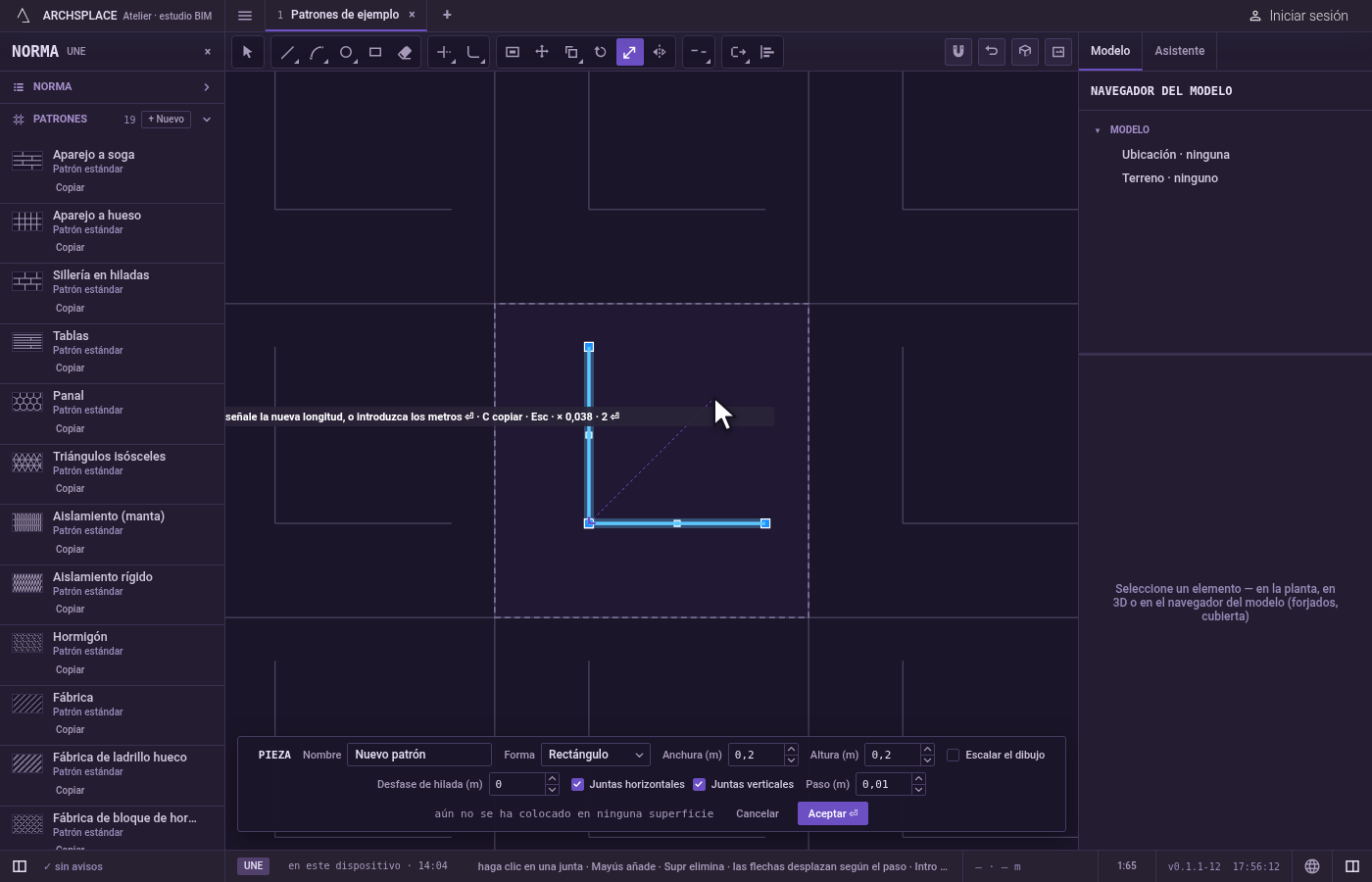

Escale desde una referencia, si quiere. Después del punto base, pulse R, y luego señale la longitud actual o escríbala y pulse Intro. Después señale la nueva longitud, o escríbala y pulse Intro: el factor es la nueva longitud dividida por la de referencia.

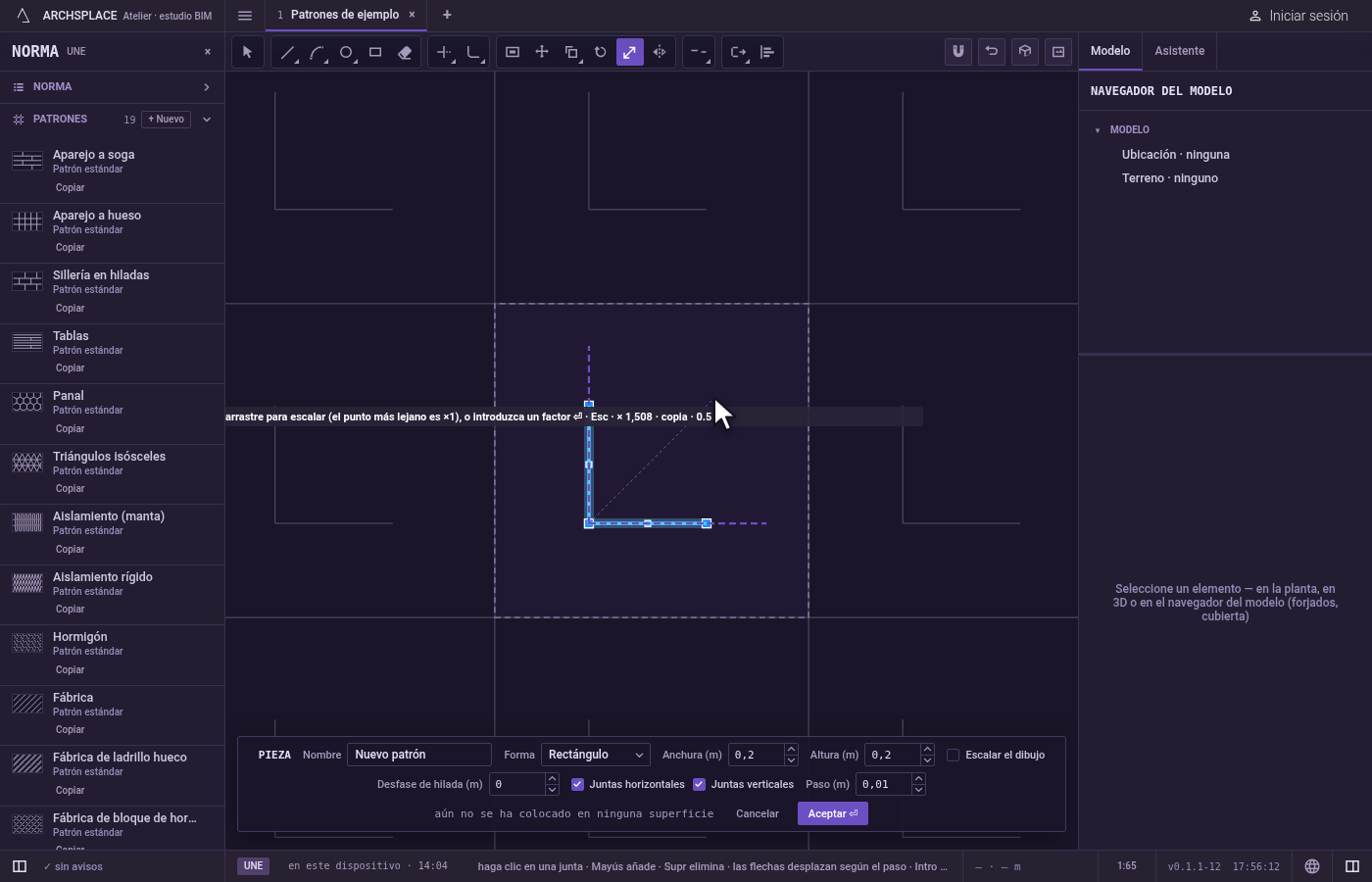

Copie, si quiere. Después del punto base, pulse C para activar la copia: las juntas con el nuevo tamaño se colocan como copia y los originales se quedan.

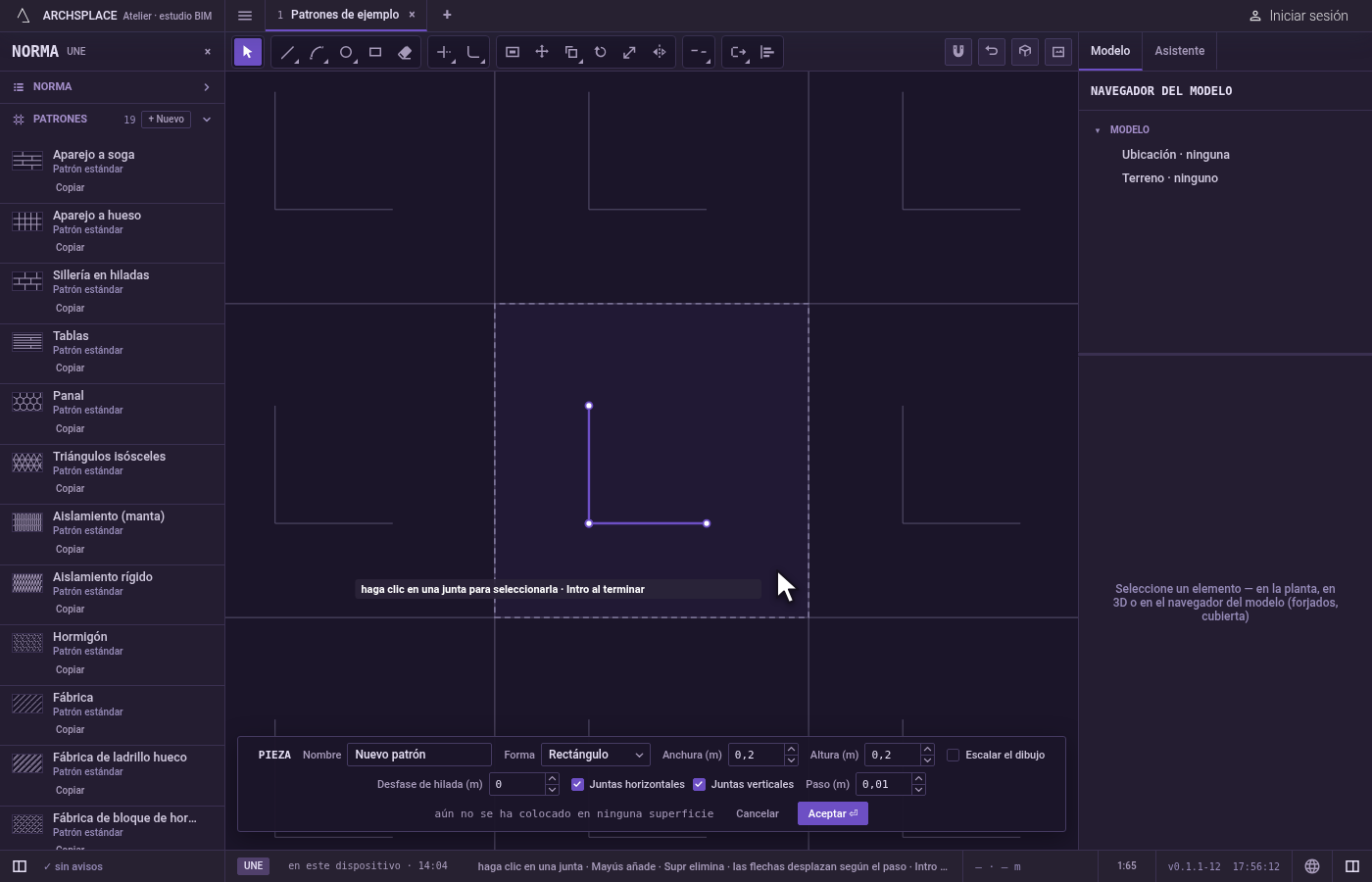

Escale de nuevo o termine. Después de escalar, las mismas juntas siguen seleccionadas y Escalar vuelve a pedirle un punto base. Esc retrocede (la referencia y luego el punto base) y después deja Escalar por Seleccionar. Ctrl+Z deshace el último cambio. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Un factor de cero o menos. No hace nada.
Una forma que saldría de la pieza. No se escala una junta curva o cerrada que quedaría fuera de la pieza con el nuevo tamaño, y el editor dice una forma debe quedar dentro del módulo.
Una junta recta que cruza el borde. No se rechaza: con el nuevo tamaño, se corta en el borde de la pieza y solo se conserva la parte de dentro.
Un trozo de menos de un milímetro. Una junta reducida por debajo de un milímetro se rechaza con no se admite una junta de menos de 1 mm.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, con las juntas escaladas en su nuevo tamaño. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo reduzco unas juntas exactamente a la mitad?

Selecciónelas, tome Escalar, haga clic en el punto base, escriba 0.5 y pulse Intro.

¿Cómo escalo una forma para que uno de sus lados tenga una longitud dada?

Después del punto base, pulse R, dé la longitud actual del lado señalándola o escribiéndola, y luego escriba la longitud que debe tener y pulse Intro.

¿Es lo mismo que cambiar la anchura y la altura de la pieza?

No. Escalar solo cambia el tamaño de las juntas que elija. Para cambiar el tamaño de toda la pieza con todo lo que contiene, active Escalar el dibujo en la barra al pie y cambie ahí la anchura o la altura.
