Panel de la planta

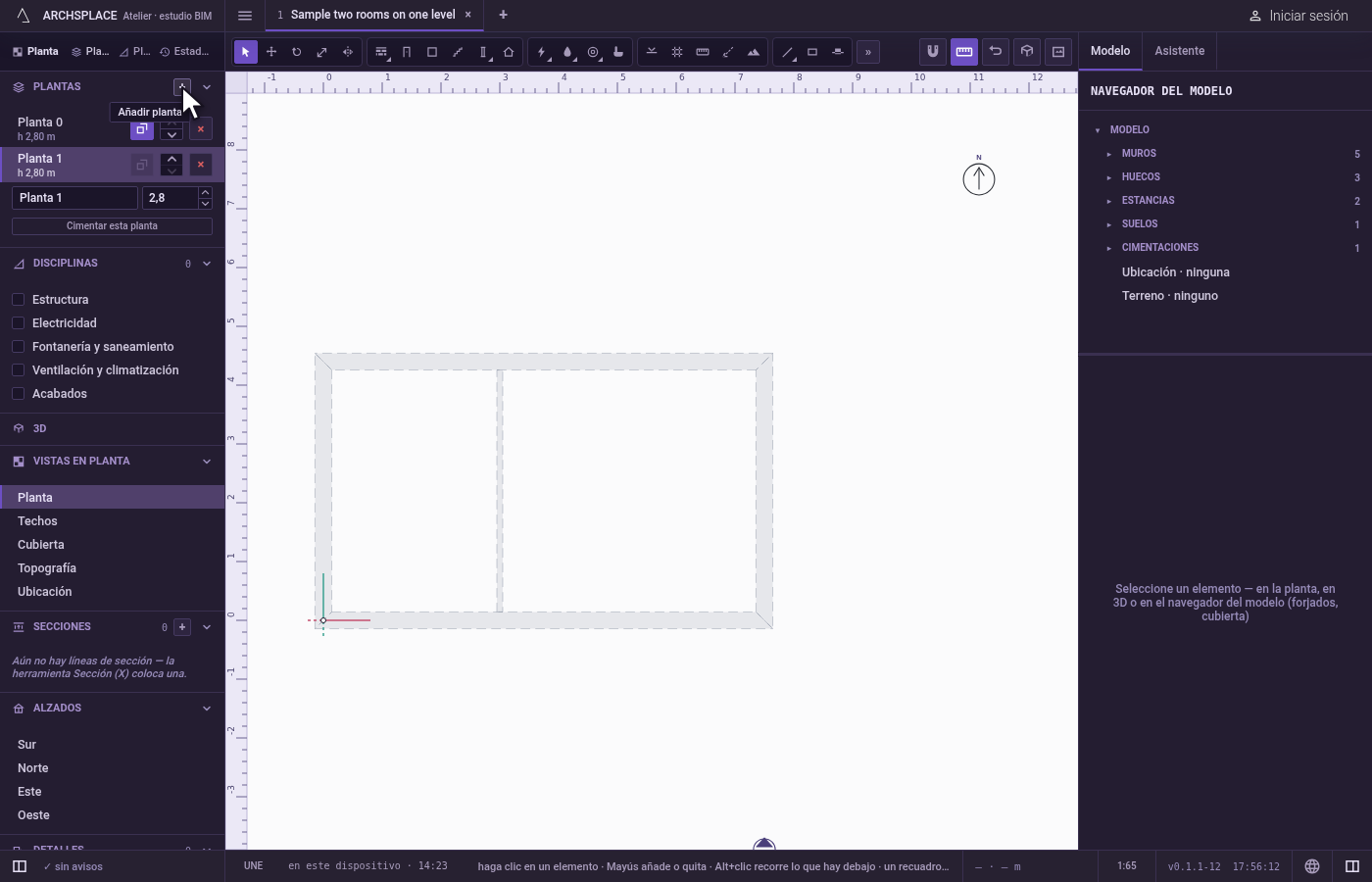

Todo proyecto tiene al menos una planta, Planta 0, de 2,80 m de altura al principio. Sus plantas se guardan en la sección Plantas de la barra lateral, con Añadir planta. Cada planta es una fila con su nombre y su altura, como h 2,80 m; un clic en una fila toma esa planta, y la vista la muestra. Cada fila lleva, cuando el proyecto tiene más de una planta:

• el botón de calco, que dibuja esa planta bajo el plano de la planta en curso y deja que el imán capte sus líneas;
• dos flechas que la suben o la bajan en la pila;
• una × que la quita.

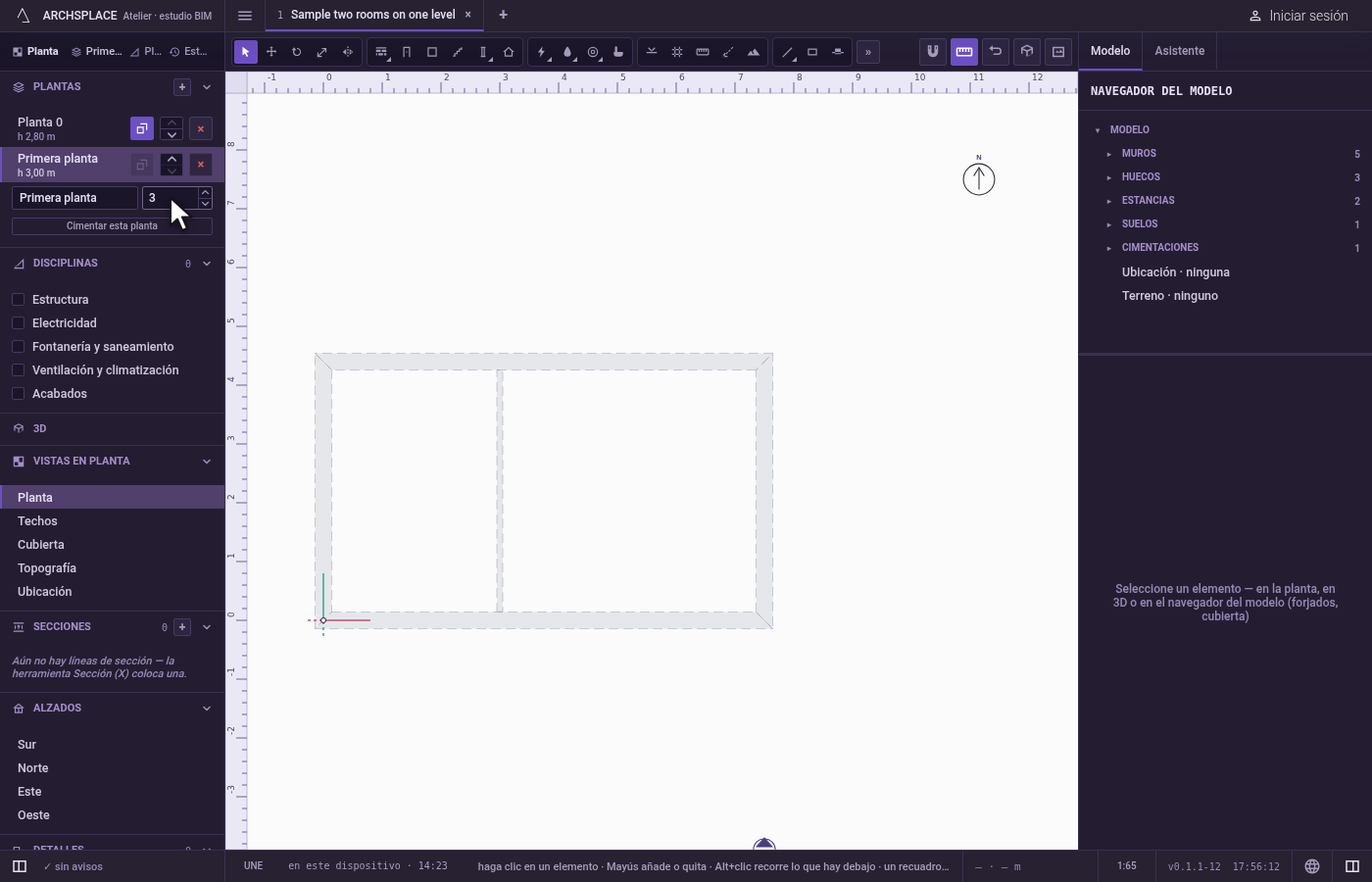

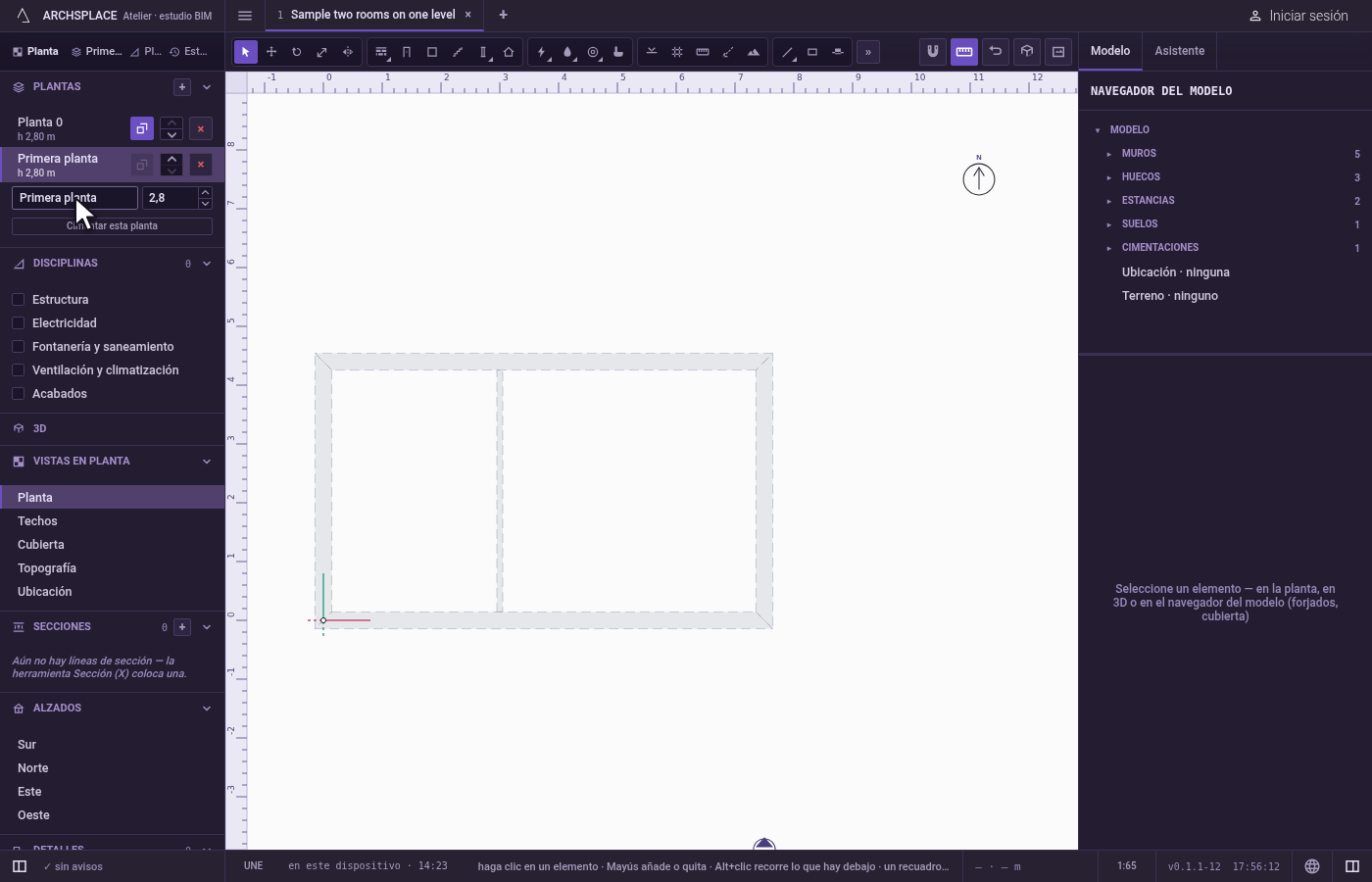

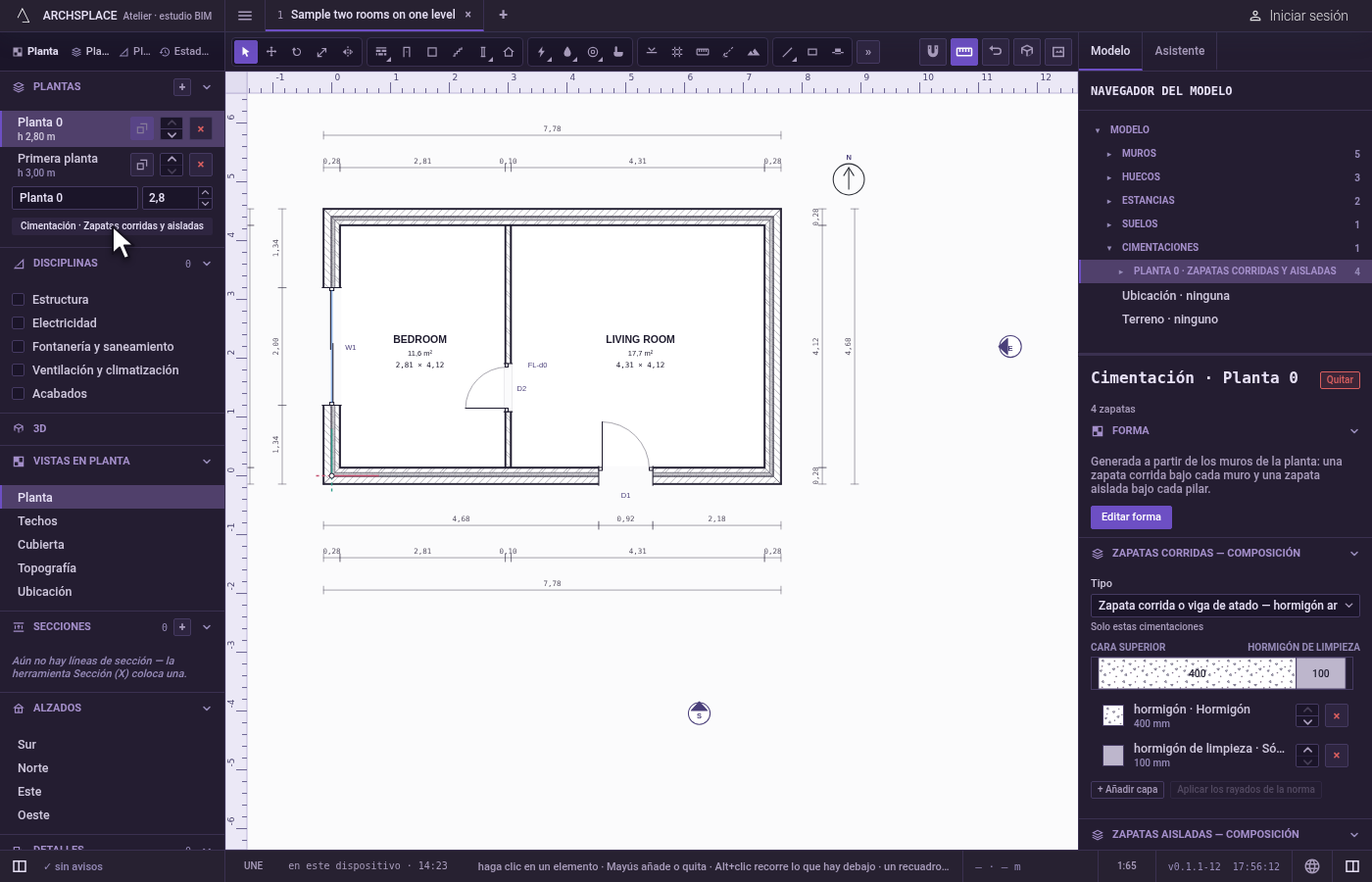

Bajo la lista se edita la planta en curso: su nombre y su altura. Debajo, Cimentar esta planta o, cuando ya tiene cimentación, Cimentación y su sistema, abre la cimentación de la planta en el panel de la derecha.

La cota de una planta nunca se escribe. Es la suma de las alturas de las plantas que tiene debajo: las plantas se recalculan cada vez que cambia una altura o se añade, se desplaza o se quita una planta. El suelo de una planta es su referencia de cotas: su forjado queda en la banda que hay justo debajo.

En la vista 3D, una planta también se puede tomar por su marco. La columna de la derecha muestra entonces el panel de la planta: PLANTA y su nombre, dónde corta su plano (1 m por encima de su suelo), su Nombre y su Altura, Cortar la vista 3D, que corta el 3D por el plano de corte de esa planta, y Abrir su planta. Una línea recuerda que las plantas se añaden y se quitan en la lista Plantas.

• Para añadir los pisos de una casa, uno encima de otro.
• Para fijar la altura entre forjados de una planta.
• Para dibujar una planta alta sobre la inferior, calcada debajo.
• Para dar su cimentación a la planta baja.

Las plantas son los levels del proyecto, en orden desde abajo, cada una con su name, su height en metros y su elevation, que el atelier vuelve a escribir a partir de las alturas después de cada cambio. Desplazar una planta intercambia la planta de cada elemento que está en las dos plantas; quitar una retira sus cotas y sus detalles y baja las plantas superiores. Cimentar esta planta escribe el sistema de cimentación de la planta, con zapatas. Cada una de estas acciones es un paso que se anula con un solo Ctrl+Z. El calco y Cortar la vista 3D no escriben nada: pertenecen a la sesión.
