Borrador
El Borrador quita líneas de la geometría dibujada en la vista 3D, una con un clic o muchas pasando por encima de ellas. Con Mayús pulsada oculta la línea en lugar de borrarla, con Ctrl la suaviza, y con ambas devuelve una línea oculta o suavizada.
Qué es
El Borrador trabaja sobre las líneas que ha dibujado en la vista 3D: las líneas y los arcos de las herramientas Línea, Arco, Rectángulo y Círculo, y todas las líneas de las que esas líneas han pasado a formar parte. Un clic en una línea la borra; pulsar y pasar por encima borra todas las líneas por las que pasa el puntero, todas a la vez al soltar.
Un arco o un círculo es una sola curva para el Borrador: tocar cualquier parte de él se lleva la curva entera. Borrar una línea abre todas las caras que cerraba, y dos líneas que quedan alineadas se funden en una.
La misma herramienta oculta y suaviza. Una línea oculta o suavizada deja de dibujarse, pero sigue delimitando sus caras, así que la superficie queda entera. Así se limpia el aspecto de un modelo sin cambiar su forma.
Cuándo usarlo
- Para quitar una línea dibujada por error, o una que parte una cara que quiere volver a tener entera.
- Para abrir una cara y volver a dibujarla de otra manera.
- Para ocultar las líneas que muestran dónde se encuentran caras planas, para que una superficie se lea como una sola.
- Para devolver una línea que ocultó o suavizó antes.
Los pasos

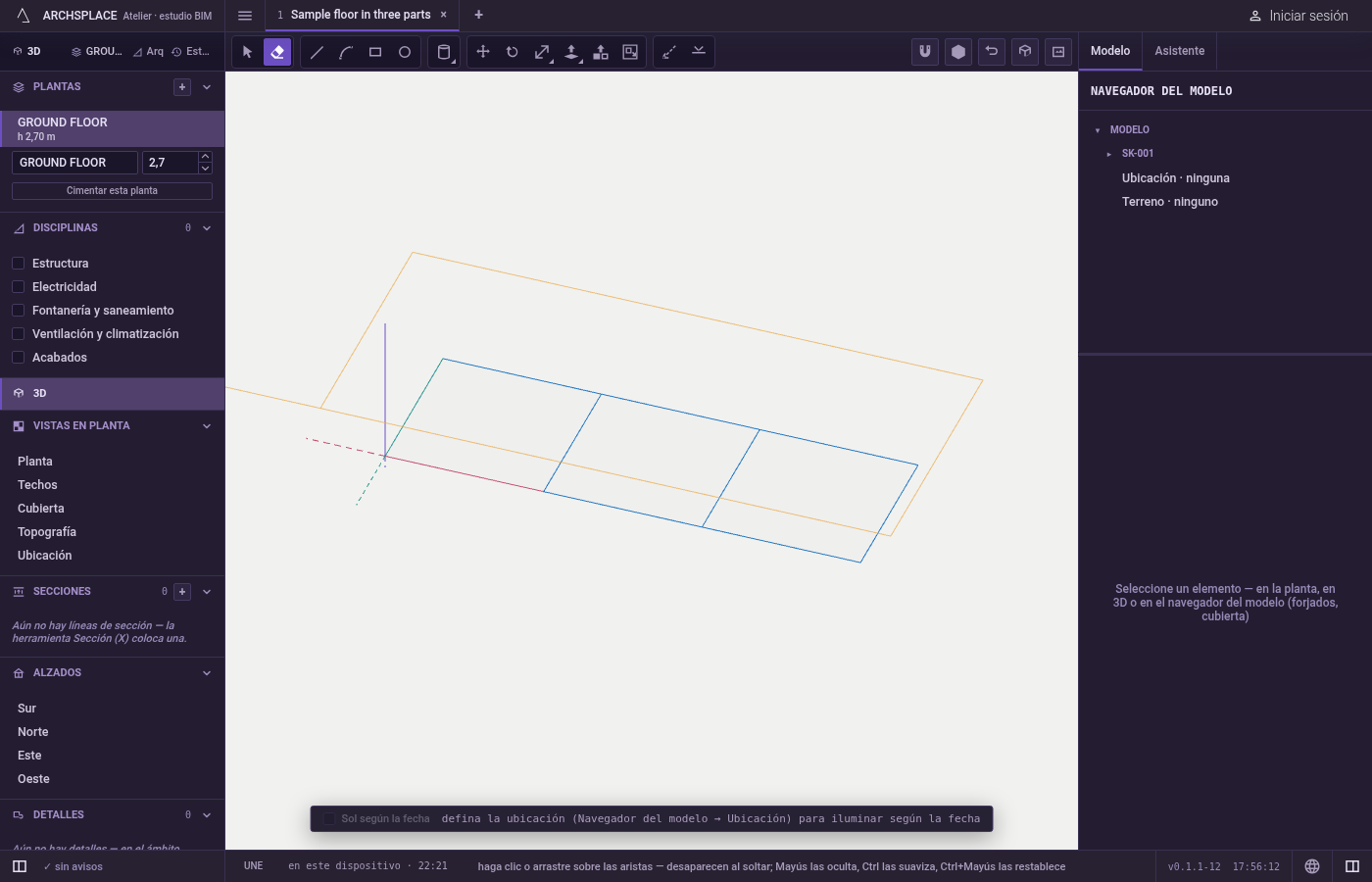

Tome la herramienta. Pulse
E, o haga clic en Borrador, en el primer grupo de la barra.
Apunte a una línea. La línea bajo el puntero se ilumina en naranja. Una línea oculta o suavizada también se ilumina: el Borrador la sigue encontrando.

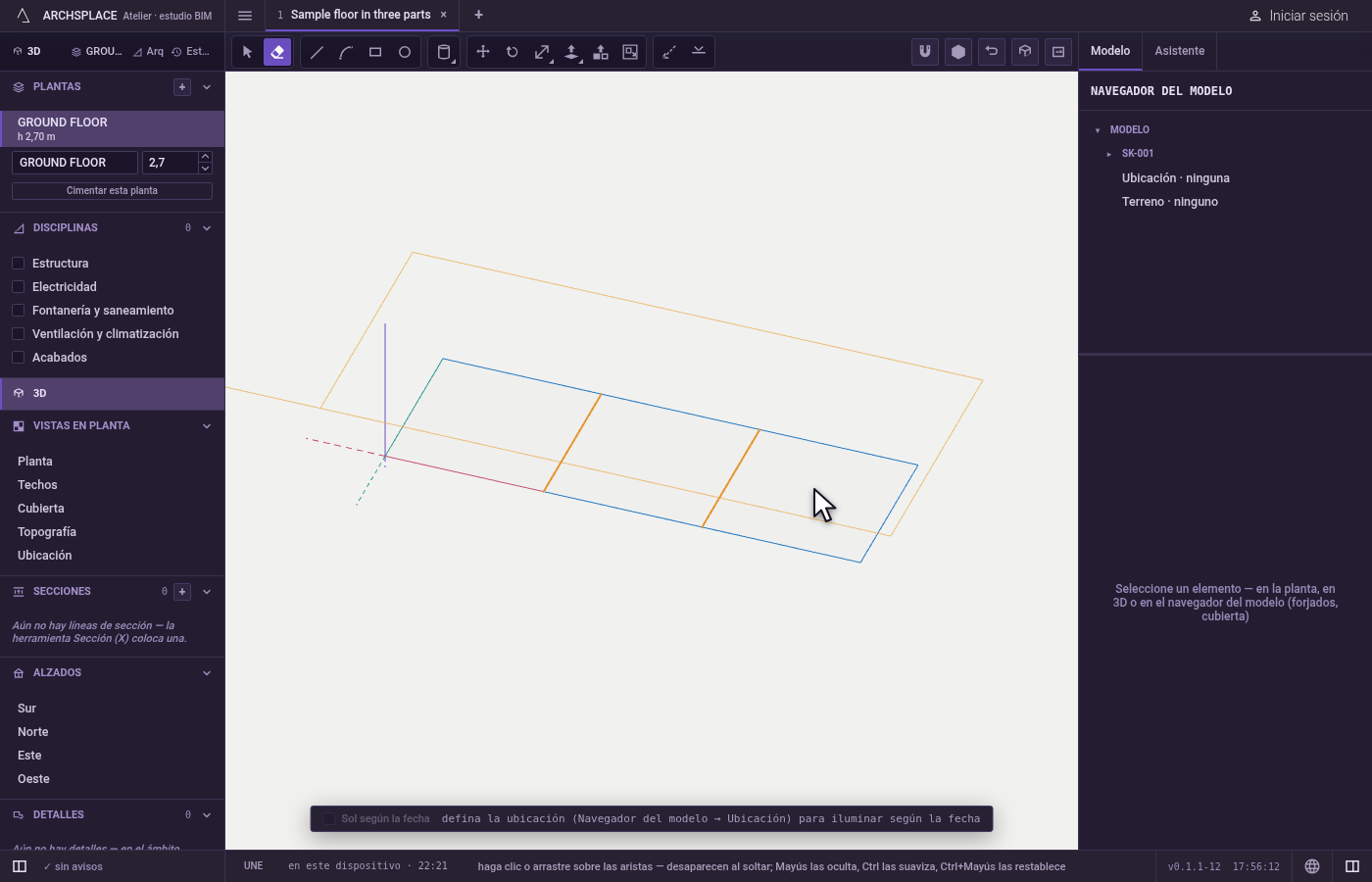

Haga clic o pase por encima. Haga clic para tomar una línea, o pulse y arrastre sobre varias. Cada línea por la que pasa el puntero queda iluminada mientras arrastra.

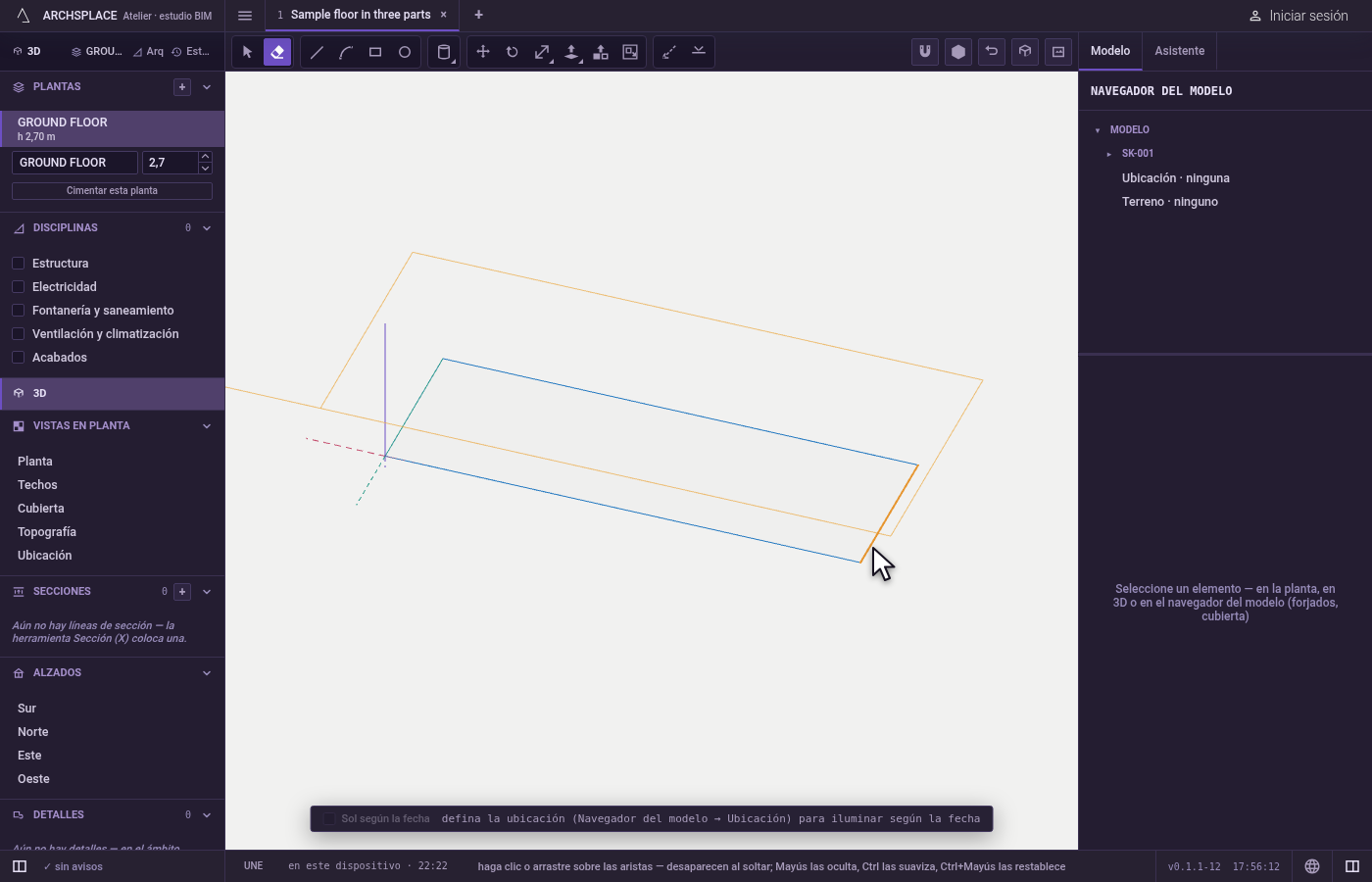

Suelte con la tecla que indica qué hacer. Sin ninguna tecla, las líneas se borran. Con
Mayúspulsada al soltar, se ocultan. ConCtrl(⌘en Mac), se suavizan. ConCtrlyMayúsa la vez, se restablecen las líneas ocultas y suavizadas. Cada vez que suelta es un paso queCtrl+Zdeshace.
Qué rechaza
- Las aristas de un sólido. Las aristas de un sólido son su forma, así que se rechaza borrar una, y un aviso indica que tampoco se pueden ocultar ni suavizar. Cambie la forma del sólido con Empujar/tirar o con Desplazar.
- Lo que no es una línea. El Borrador no toma una cara, un muro, un forjado ni un componente; selecciónelo y pulse
Supr. - El interior de un componente cerrado. Abra primero el componente y luego borre sus líneas.
Qué escribe en el contrato
Un borrado saca las líneas de la geometría dibujada del modelo, o del componente que tenga abierto, y las caras que cerraban se vuelven a deducir de las líneas que quedan. Ocultar y suavizar conservan las líneas y las marcan, de modo que dejan de dibujarse pero siguen delimitando sus caras; restablecerlas quita la marca. Cada vez que suelta es un paso que se puede deshacer.
Relacionado
Preguntas frecuentes
¿Qué le pasa a una cara cuando borro una de sus líneas?
La cara se abre: sin esa línea su contorno ya no está cerrado, así que la cara desaparece mientras las demás líneas se quedan. Dos líneas que quedan alineadas después de un borrado se funden en una.
¿Cómo oculto una línea sin abrir la cara?
Mantenga pulsada Mayús al soltar el ratón. La línea deja de dibujarse, pero las caras que delimitaba siguen enteras. Mantenga pulsada Ctrl para suavizarla, y Ctrl y Mayús a la vez para devolver las líneas ocultas o suavizadas.
¿Puedo borrar la arista de un sólido?
No. Las aristas de un sólido son su forma. El Borrador las rechaza, y Mayús o Ctrl se niegan a ocultarlas o suavizarlas. Empuje, tire o elimine el sólido.
