BocetoARen el estudio

Matriz

Matriz repite en el editor de bocetos las líneas seleccionadas en filas y columnas, o alrededor de un centro en el que hace clic, a partir de los números y las separaciones que escriba. El original cuenta como primer elemento, y una vista previa muestra todas las copias antes de pulsar Intro.

Qué es

Matriz copia lo que ha seleccionado muchas veces de una sola vez, de dos maneras. En filas y columnas, las copias se colocan en una retícula con la separación que escriba, o tocándose cuando no escribe ninguna. Alrededor de un centro, se reparten en una vuelta completa, o en el ángulo que escriba, y cada copia gira con su posición salvo que le pida que conserve su orientación. El original es el primer elemento de la matriz y no se mueve.

Matriz trabaja con las líneas tal como las dibujó: seleccionar un lado de un contorno repite el contorno entero.

Cuándo usarlo

Para colocar un conjunto regular de formas, como una retícula de incrustaciones cuadradas o una corona de pétalos.
Para espaciar copias de forma regular donde Copiar necesitaría un clic por copia.

Los pasos

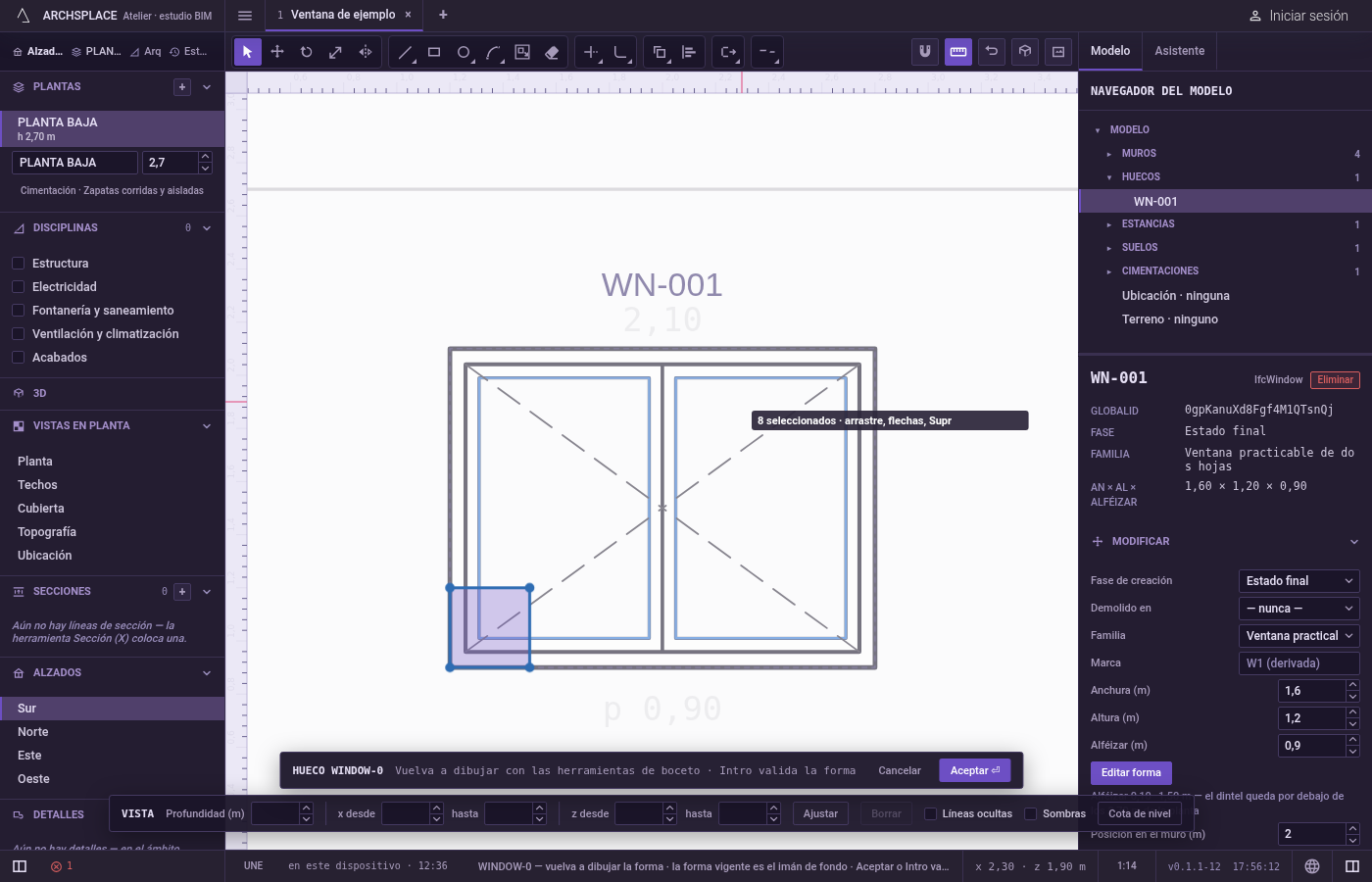

Elija qué repetir. En el editor de bocetos (consulte Seleccionar para las formas de entrar), seleccione antes las líneas con Seleccionar, o active Matriz y desígnelas después.
Active Matriz. Escriba rápidamente A y luego R, o haga clic en Matriz en la barra de herramientas del editor. La indicación junto al cursor le indica que repita la selección en filas y columnas, o alrededor de un centro, escribiendo 3x2x0.5x0.4 o un número y un ángulo.

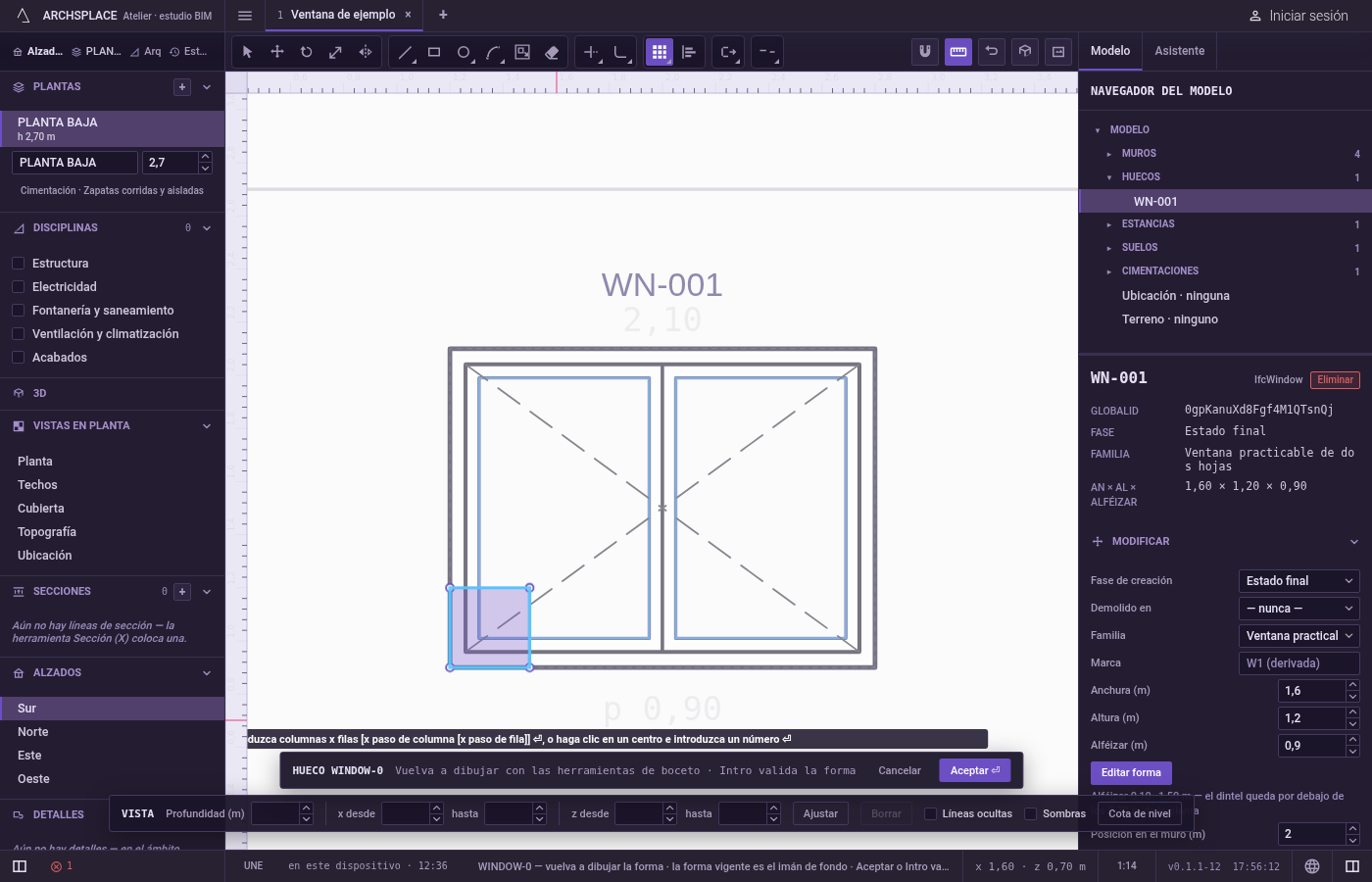

Designe las líneas, si no hay ninguna seleccionada. Haga clic en líneas para añadirlas, Mayús y un clic para volver a quitar una, arrastre un recuadro hacia la derecha para las líneas que quedan completamente dentro o hacia la izquierda para todas las líneas que toca, o pulse F para un borde. Pulse Intro al terminar.

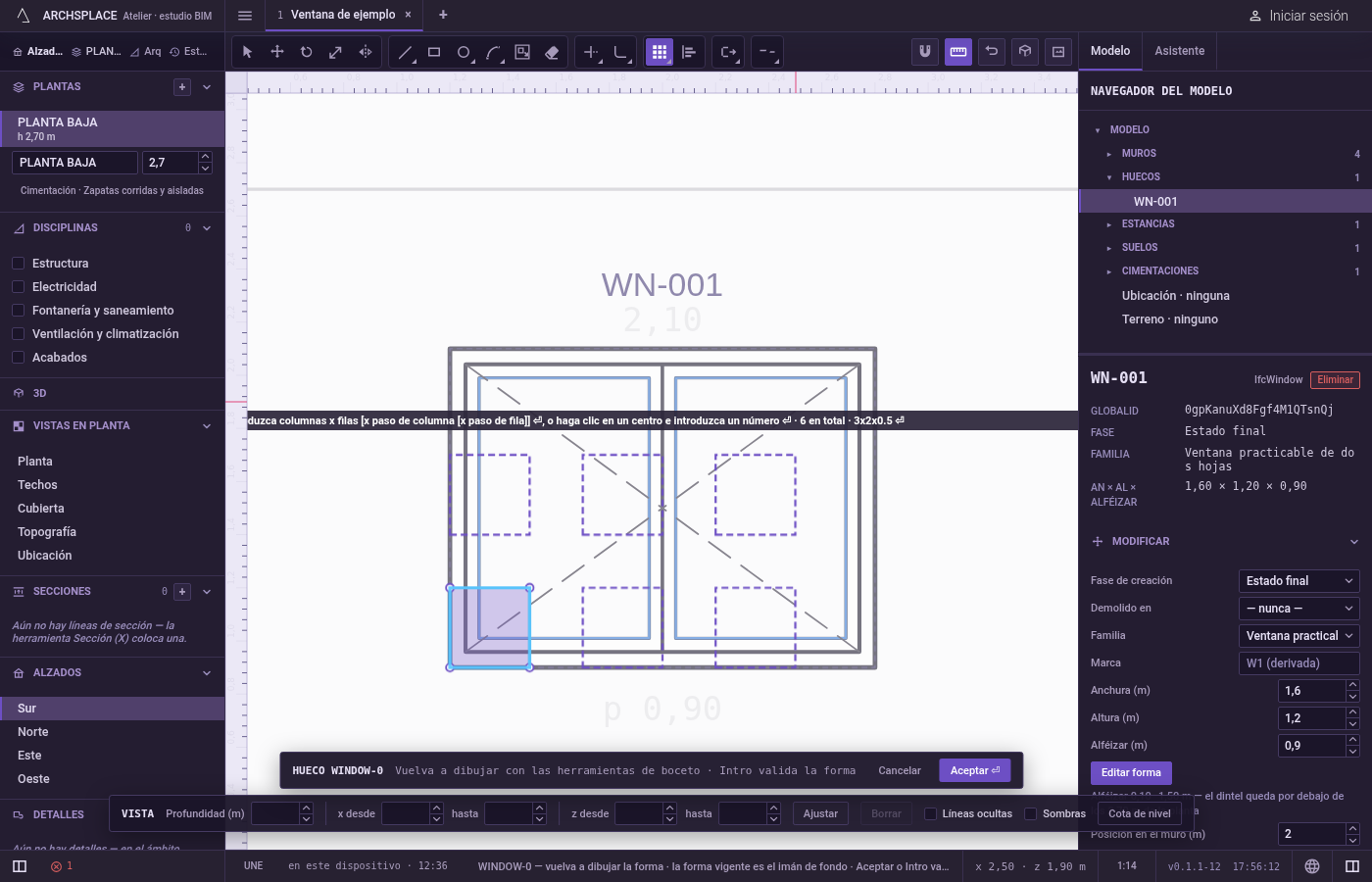

Para filas y columnas, escriba la retícula. Escriba las columnas, x, las filas, y pulse Intro: 3x2. Añada la separación entre un elemento y el siguiente en las unidades del proyecto: 3x2x0.5 usa 0,5 en ambos sentidos, 3x2x0.5x0.4 separa de forma distinta las columnas y las filas. Una separación negativa coloca las copias hacia el otro lado. Mientras escribe, las copias se muestran en vista previa y la indicación dice cuántos elementos habrá en total.

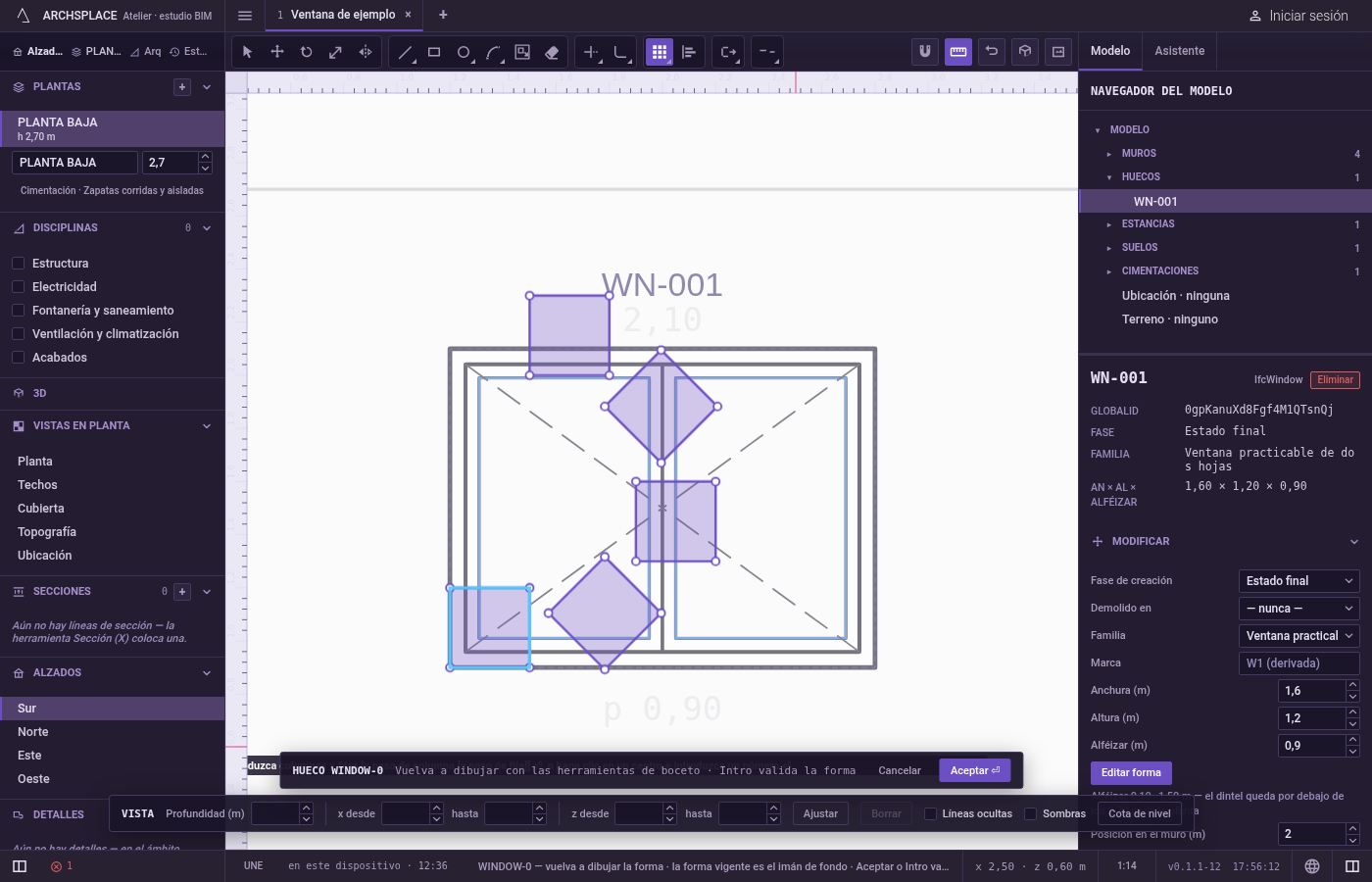

O, alrededor de un centro, haga clic en él y escriba el número. Haga clic en el centro; se ajusta como cualquier punto del editor, y también puede escribirlo como x;y. Luego escriba el número y pulse Intro para repartir los elementos por igual en una vuelta completa, o el número, x y un ángulo en grados para repartirlos en ese ángulo, con el último elemento al final de él: 6x180. Un ángulo negativo gira en sentido horario. Pulse R antes de Intro para que cada copia se mantenga derecha; la indicación dice los elementos conservan su orientación.

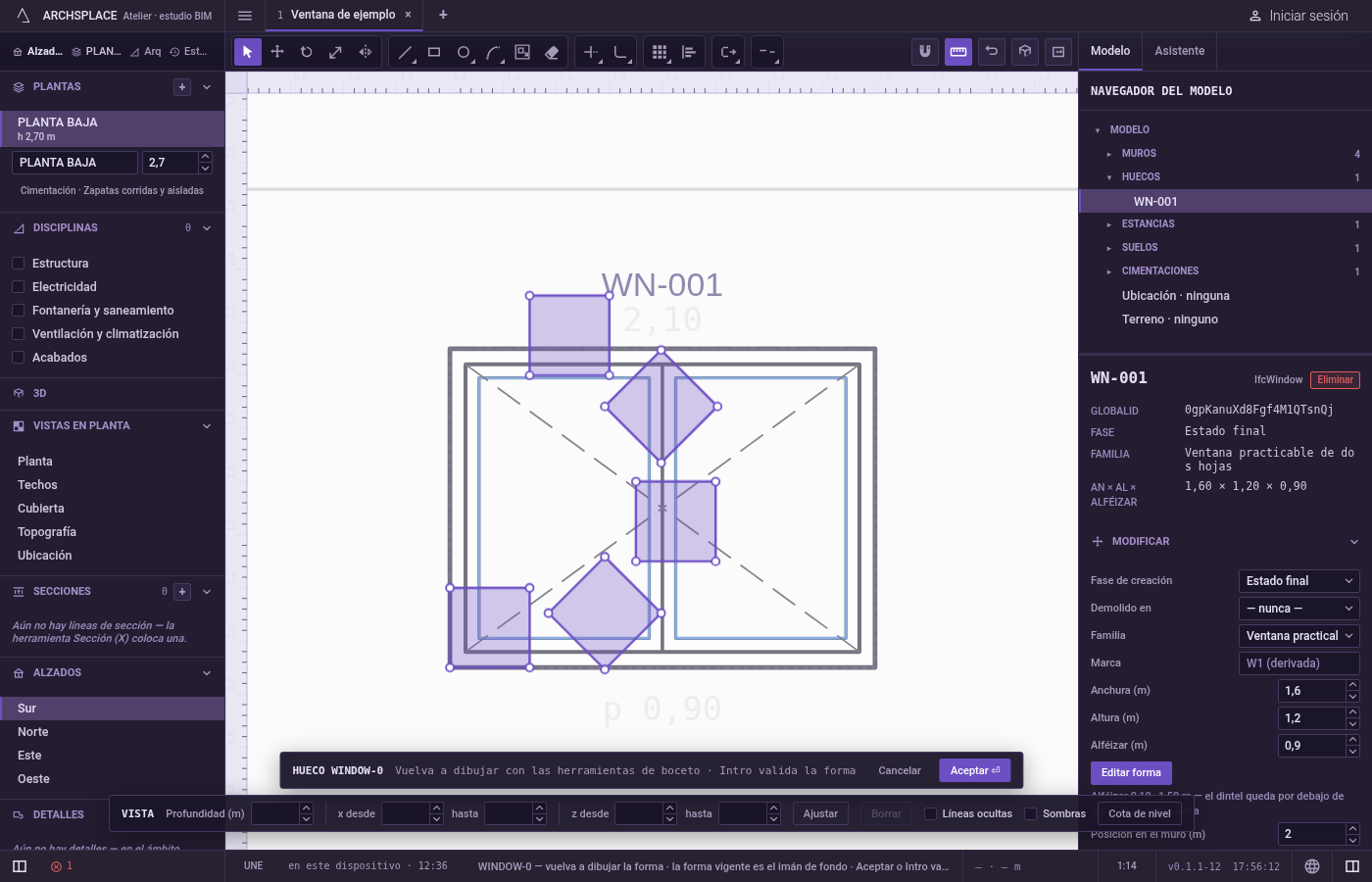

Siga trabajando. Las copias se añaden, los originales siguen seleccionados y puede escribir otra matriz. Esc descarta el centro y luego vuelve a Seleccionar.

Qué rechaza

Una matriz vacía o excesiva. Un número menor que uno, o más de 2500 elementos, se rechaza con esa matriz está vacía o es demasiado grande.
Números sin nada seleccionado. Mientras no haya al menos una línea designada, los números escritos no se toman e Intro vuelve a pedirle que designe objetos.
Parte de una línea. Cada elemento es una línea entera tal como se dibujó.
La forma vigente. La forma atenuada que hay detrás de su dibujo no se puede repetir.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. Toda la matriz es un paso dentro del editor, y Ctrl+Z la deshace de una vez. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Aceptar toma exactamente un contorno, así que los elementos separados se rechazan por formar varios contornos. Una matriz solo sirve donde sus elementos se cruzan o se tocan de modo que cierran un solo contorno, como los lóbulos de un rosetón dibujados unos sobre otros.

Relacionado

Preguntas frecuentes

¿Cómo coloco tres columnas y dos filas separadas 50 por 40 centímetros?

Seleccione las líneas, pulse A y luego R, escriba 3x2x0.5x0.4 y pulse Intro. Los números incluyen el original, así que esto añade cinco copias.

¿Qué separación se usa si solo escribo los números?

El ancho y el alto de lo que ha seleccionado, de modo que las copias quedan justo tocándose.

¿Cómo reparto copias alrededor de un centro?

Después de designar las líneas, haga clic en el centro, escriba el número y pulse Intro para una vuelta completa, o el número, x y un ángulo en grados para una parte de la vuelta. Pulse R antes de Intro para que cada copia conserve su orientación en lugar de girar.
