Dibujo de detalle

Las herramientas de detalle dibujan sus propias marcas en una vista: líneas, rectángulos, máscaras blancas, anotaciones con flecha y ocultaciones que quitan una de las líneas del dibujo. Las marcas pertenecen solo a esa vista y nunca cambian el modelo, de modo que una sección puede llevar una nota que la planta nunca muestra.

Qué es

Las herramientas de detalle forman un grupo de la barra en todos los dibujos: la planta, cada sección, cada alzado y cada llamada. Hay cinco que dibujan: Línea (L), Rectángulo (U), Máscara (Y), Anotación (Z) y Ocultar (S), seguidas de Llamada, que tiene su propia página. Lo que dibujan es la marca del arquitecto en esa única vista. Nunca llega al modelo, nunca se ve en otra vista ni en el 3D, y pasa a un plano, a un PDF o a un DXF allí donde se imprima esa vista.

Con una herramienta de detalle en la mano, cada línea que muestra el dibujo se convierte en un imán, de modo que una marca empieza y termina exactamente sobre la cara de un muro, un alféizar o el borde de una cubierta. Los rayados, las cotas y las anotaciones nunca atraen el puntero.

Línea dibuja una cadena de líneas rectas y arcos, punto a punto, con una de cuatro plumillas: Línea media · 0,25, la predeterminada, Línea gruesa · 0,5, Línea discontinua · 0,18 y Línea fina · 0,13. Volver a hacer clic en su primer punto la cierra.
Rectángulo dibuja una línea cerrada a partir de dos esquinas opuestas.
Máscara dibuja, punto a punto, una mancha blanca cerrada que oculta lo que tiene debajo.
Anotación escribe un texto con flecha: el punto al que llega la flecha, luego dónde va el texto, y luego el texto.
Ocultar quita de esta vista una de las propias líneas del dibujo. El modelo la conserva, y al eliminar la ocultación vuelve.

Las herramientas de edición de la barra, como Recortar, Alargar, Desfase, Empalme y Unir, trabajan sobre las líneas dibujadas así.

Cuándo usarlo

Para escribir una nota en una sección, como una impermeabilización que pasa bajo un umbral.
Para dibujar un remate, un canalón o un goterón que el modelo no lleva.
Para enmascarar una parte de un alzado y limpiarlo para una presentación.
Para quitar una línea que estorba en una vista sin tocar el modelo.

Los pasos

Abra la vista. En la barra lateral, en Alzados, haga clic en Sur. Las herramientas de detalle están en su propio grupo de la barra.
Dibuje una línea. Pulse L. En la lista junto a las herramientas, elija Línea gruesa · 0,5. Haga clic en los puntos de la línea, cada uno retenido por las esquinas, los puntos medios y los bordes del dibujo. A convierte el tramo siguiente en un arco, C cierra la línea, U anula el último punto, e Intro, la barra espaciadora, Esc o el botón derecho la terminan y la conservan.

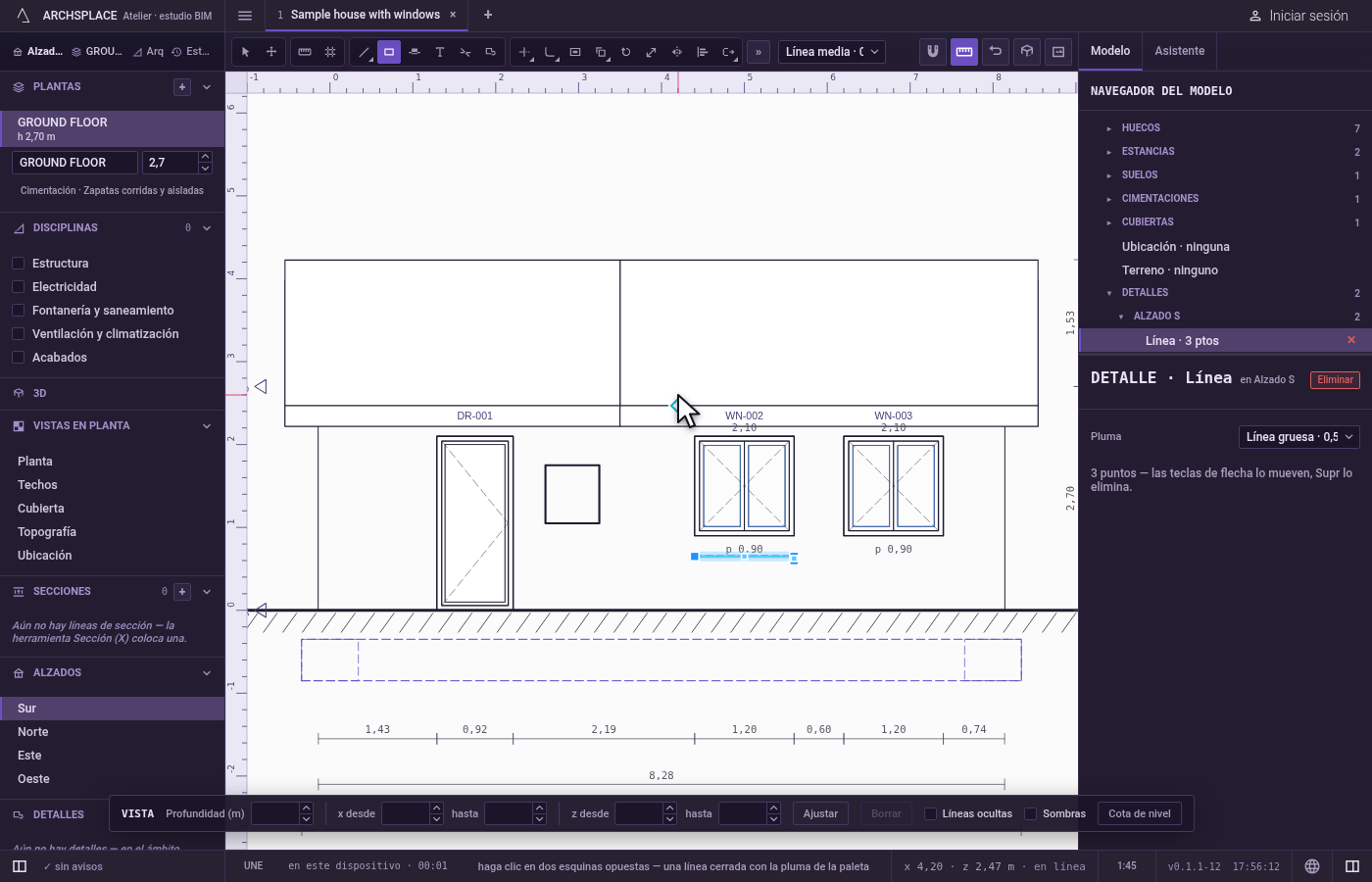

Dibuje un rectángulo. Pulse U y haga clic en dos esquinas opuestas. El rectángulo se dibuja como una línea cerrada con la plumilla elegida para Línea.

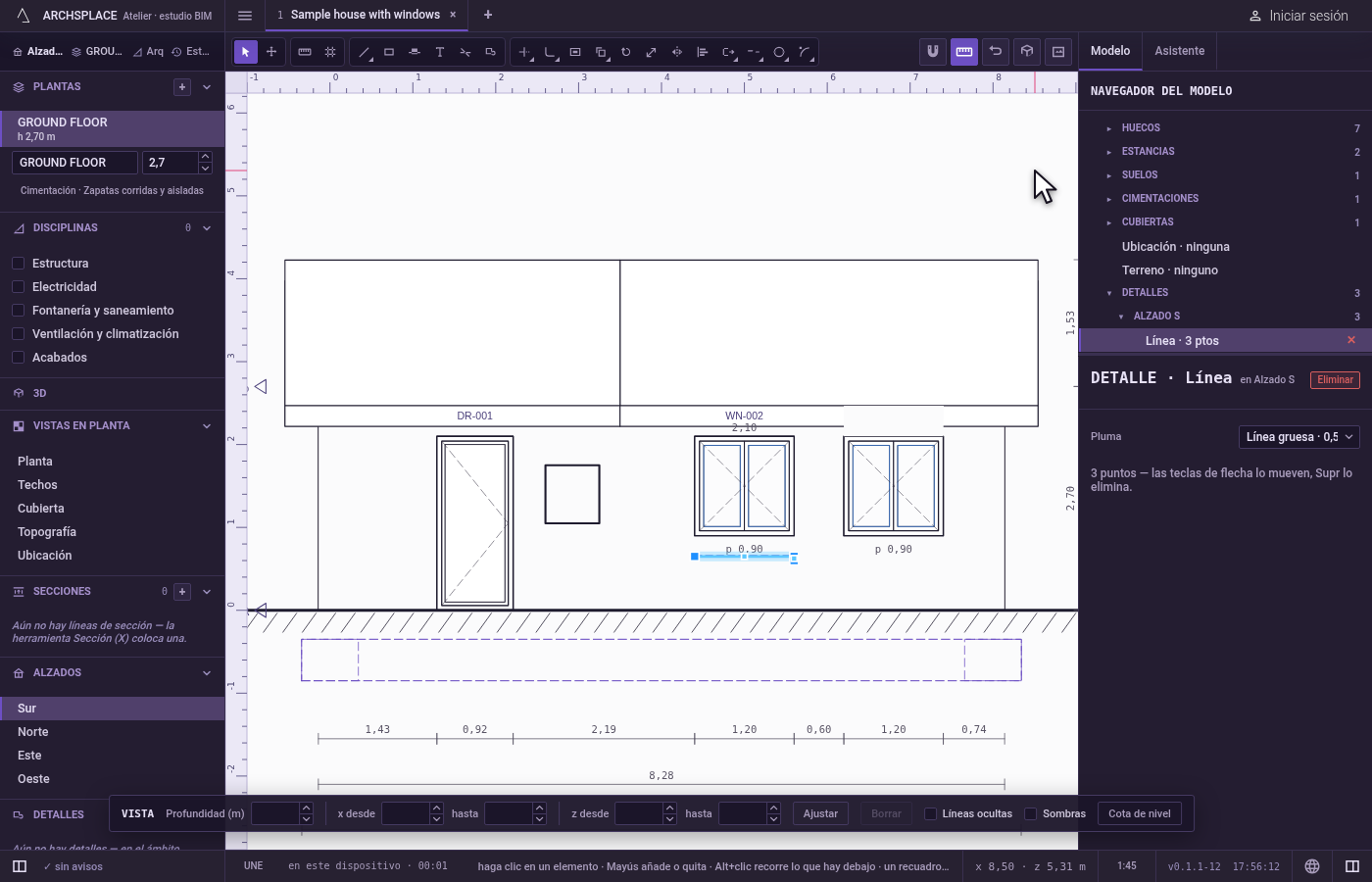

Enmascare una parte de la vista. Pulse Y y haga clic en las esquinas de la mancha. Vuelva a hacer clic en la primera esquina, o pulse Intro, para cerrarla. Lo que queda debajo de la mancha se oculta en esta vista.

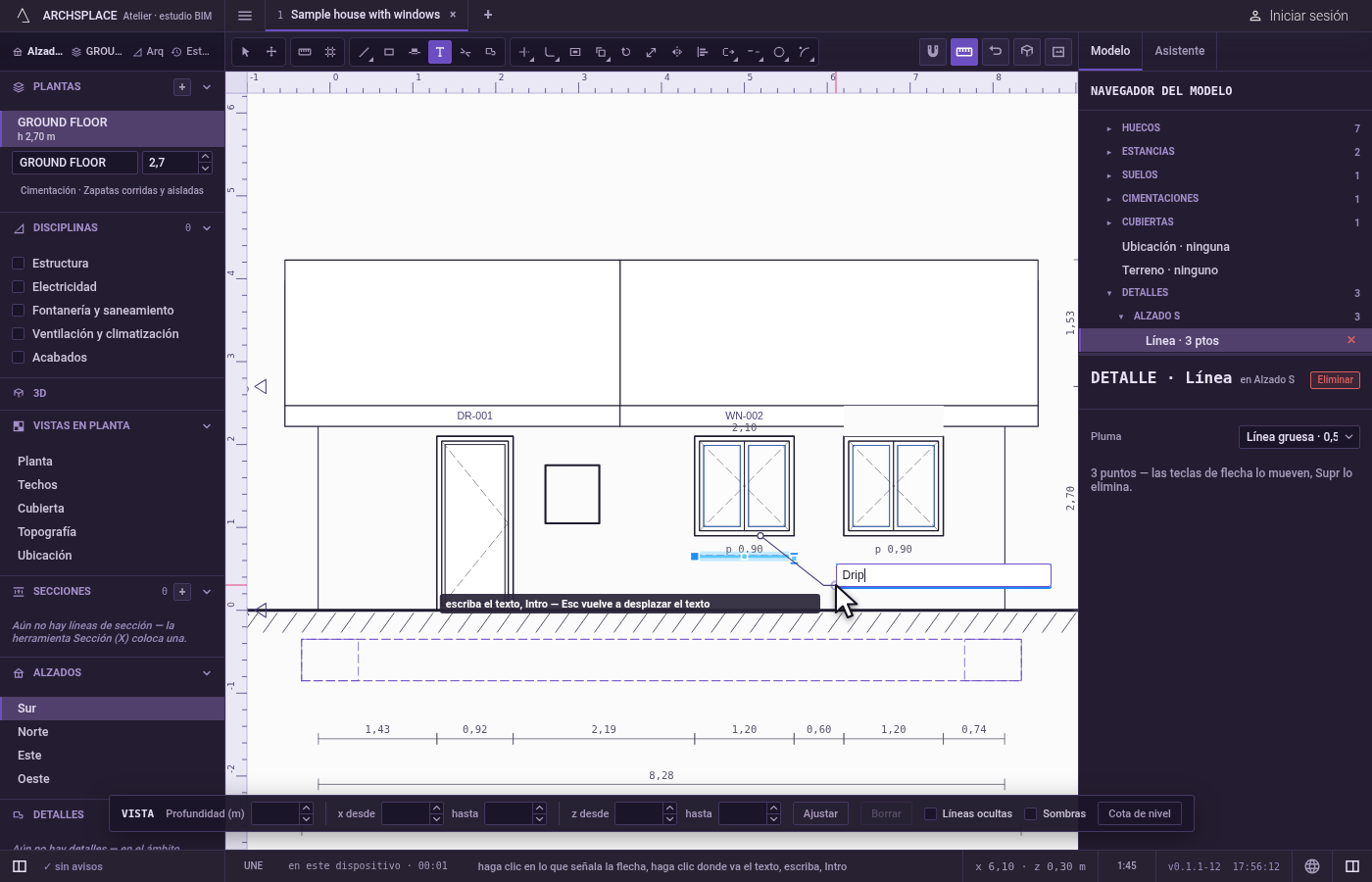

Escriba una anotación. Pulse Z. Haga clic en lo que señala la flecha y luego donde va el texto: ahí se abre un cuadro. Escriba el texto y pulse Intro. Esc mientras escribe descarta el texto y le deja volver a colocarlo; el punto de la flecha se conserva.

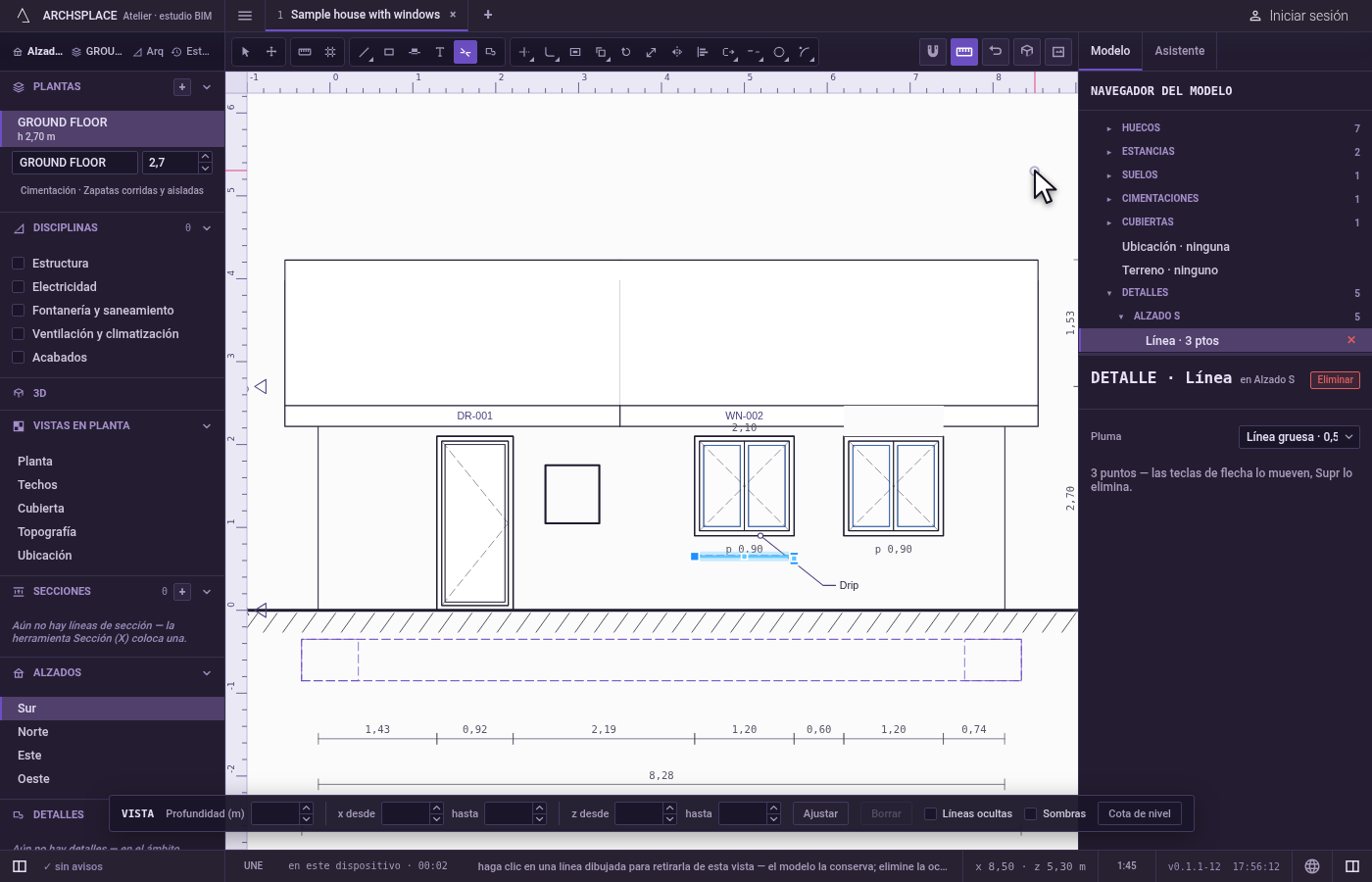

Oculte una línea. Pulse S y haga clic en una de las líneas del dibujo. Se quita de esta vista la línea más cercana al puntero a su alcance; las líneas del elemento en el que hizo clic tienen prioridad.

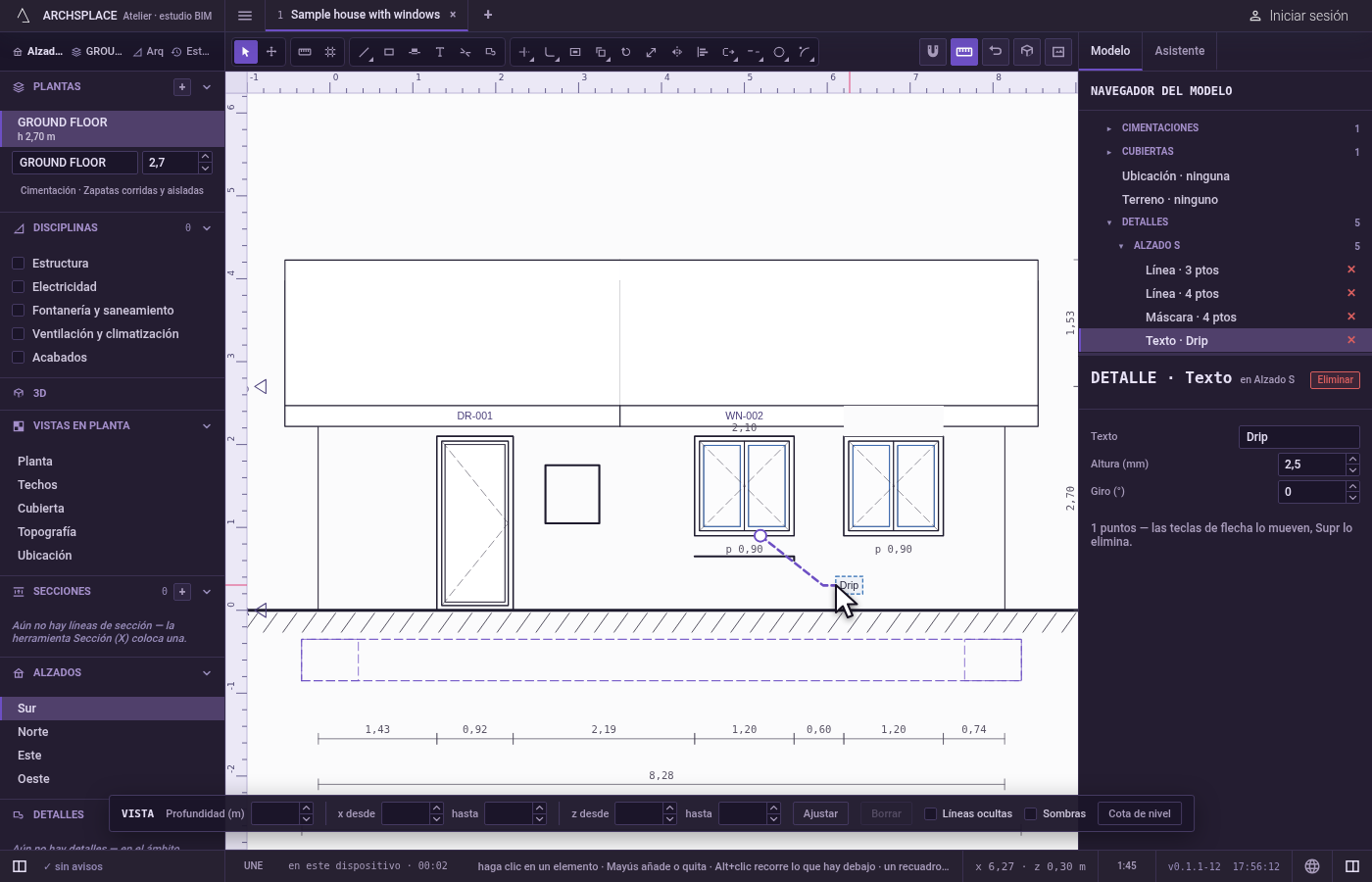

Edite una marca con Seleccionar. Pulse V y haga clic en una marca. El panel de la derecha muestra DETALLE con su tipo y la vista en la que está: una línea ofrece su Pluma, una anotación su Texto, su Altura (mm) y su Giro (°). Con una anotación en la mano, arrastre el punto de la punta de la flecha para cambiar a qué señala, o el recuadro del texto para desplazarlo. Las flechas desplazan una marca, y Supr la elimina.
Encuentre todas las marcas en el navegador del modelo. El navegador del modelo enumera todas las marcas en Detalles, agrupadas por la vista en la que están dibujadas. Cada fila selecciona su marca, y su cruz la quita.

Qué rechaza

Una marca demasiado pequeña para serlo. No se conservan una línea de un solo punto, una máscara de menos de tres esquinas ni una anotación sin texto. Un rectángulo cuya segunda esquina está en la misma horizontal o vertical que la primera, con un milímetro de tolerancia, espera otra esquina.
La flecha y el texto en un mismo punto. No se toma el segundo clic de una anotación hecho justo en el punto del primero.
Copiar una marca. Una marca se dibuja una vez: Copiar le indica que dibuje otra con las herramientas de detalle.
Desplazar una ocultación. Una línea oculta es una línea propia del modelo. Las flechas la dejan donde está y le indican que elimine la ocultación para recuperar la línea.
Ocultar lo que no es una línea. Ocultar solo toma las líneas del dibujo, nunca un rayado, un relleno, una cota, una anotación ni el marco de recorte.
Cambiar el modelo. Ninguna herramienta de detalle cambia un muro, un forjado ni una cubierta. Para cambiarlos, cambie el modelo.

Qué escribe en el contrato

Cada marca se añade a los details del contrato, vinculada a su vista: station para una sección, por su posición en stations; elevation para un alzado, por su lado; level y discipline para una planta. Sus puntos son [u, z] en las coordenadas propias de la vista, u a lo largo de la vista en metros de planta y z la altura desde el cero del modelo, redondeados al milímetro.

Una línea cerrada sobre sí misma, o dibujada como rectángulo, añade closed: true, y un punto que inicia un arco lleva un tercer número, la curvatura del arco. Una anotación añade size, en milímetros de papel, y rotate, en grados, en cuanto los cambia en su panel. Una ocultación nombra el elemento al que pertenece la línea, el tipo de línea y sus dos extremos. Eliminar quita la entrada de la lista, en un paso que se anula con un solo Ctrl+Z.

Relacionado

Preguntas frecuentes

¿Cómo escribo una nota con flecha en un alzado?

Pulse Z, haga clic en lo que debe señalar la flecha, haga clic donde debe ir el texto, escríbalo y pulse Intro. La nota se queda solo en ese alzado.

¿Una línea que dibujo en una sección cambia los muros?

No. Una línea de detalle, una máscara, una anotación o una ocultación son marcas en esa única vista. No cambian el modelo, ni las demás vistas, ni el 3D.

¿Cómo recupero una línea que he ocultado?

Elimine la ocultación. En el navegador del modelo, en Detalles, cada ocultación tiene su propia fila con una cruz que la quita, y la línea vuelve. También puede seleccionar la ocultación y pulsar Supr.
