Hueco
Hueco coloca con un clic una ventana, una puerta o un paso en un muro, de la familia elegida junto a las herramientas. El hueco se centra donde hace clic a lo largo del muro, y su tamaño, su alféizar y su apertura se ajustan después en su panel.
Qué es
Hueco coloca ventanas, puertas y pasos en los muros. La familia elegida junto a las herramientas decide qué se coloca: en un proyecto con la plantilla española, por ejemplo, una ventana practicable de dos hojas, una ventana corrida, una puerta de paso, una puerta de entrada, una balconera corredera, un paso sin puerta o una puerta de garaje seccional. Cada familia aporta su propio tamaño y su propia forma.
El hueco pertenece a su muro. Se coloca en el punto del muro más cercano a su clic, centrado ahí, y a partir de entonces va con el muro: cuando el muro se desplaza, gira o se copia, el hueco lo acompaña.
Cuándo usarlo
- Para poner las ventanas y las puertas en una planta nueva.
- Para volver a dibujar los huecos de un levantamiento en sus posiciones medidas.
- Para añadir un paso entre dos estancias.
Los pasos

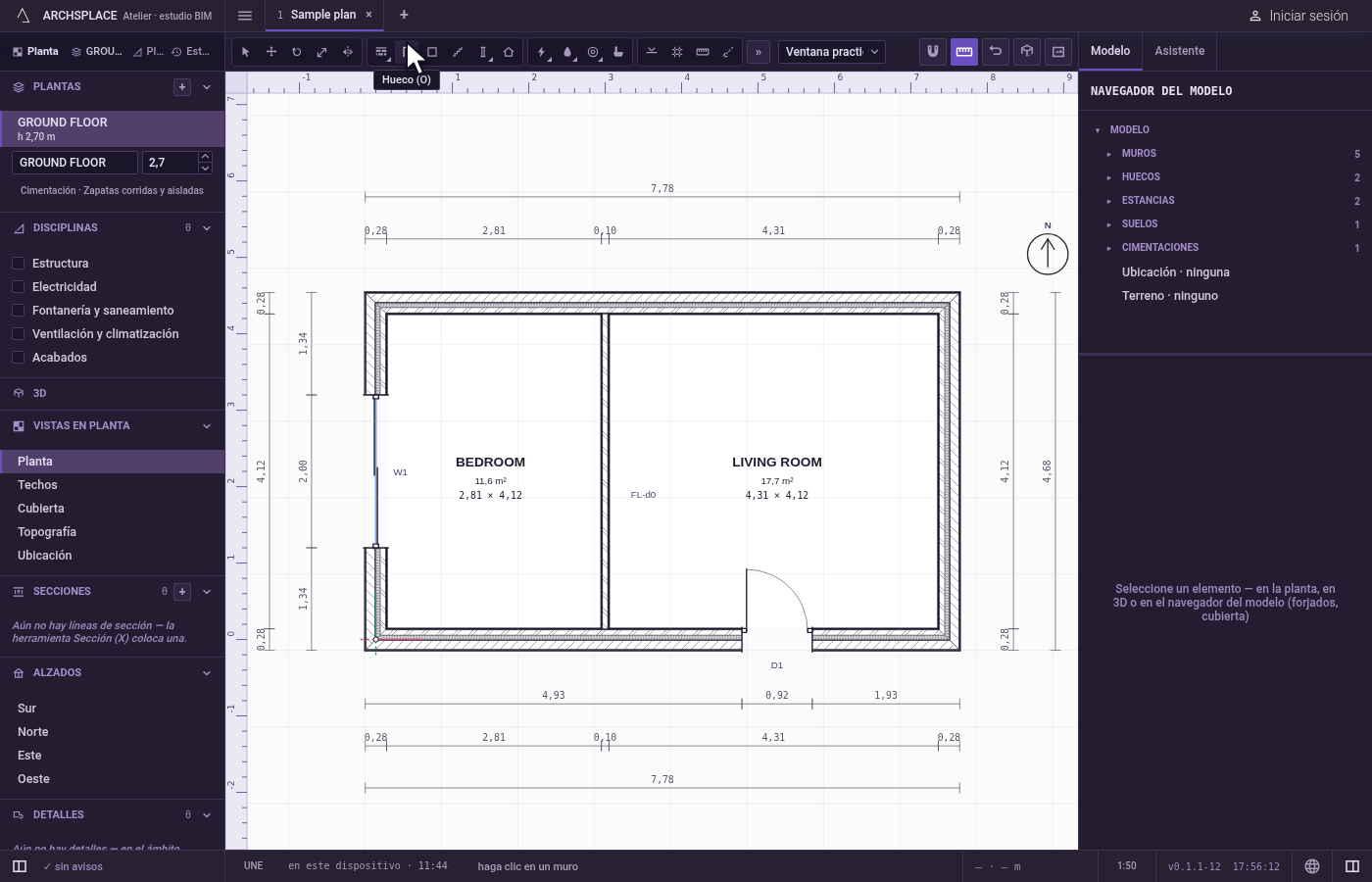

Tome la herramienta. Pulse
O, o haga clic en el botón Hueco. La barra de estado le indica que haga clic en un muro.

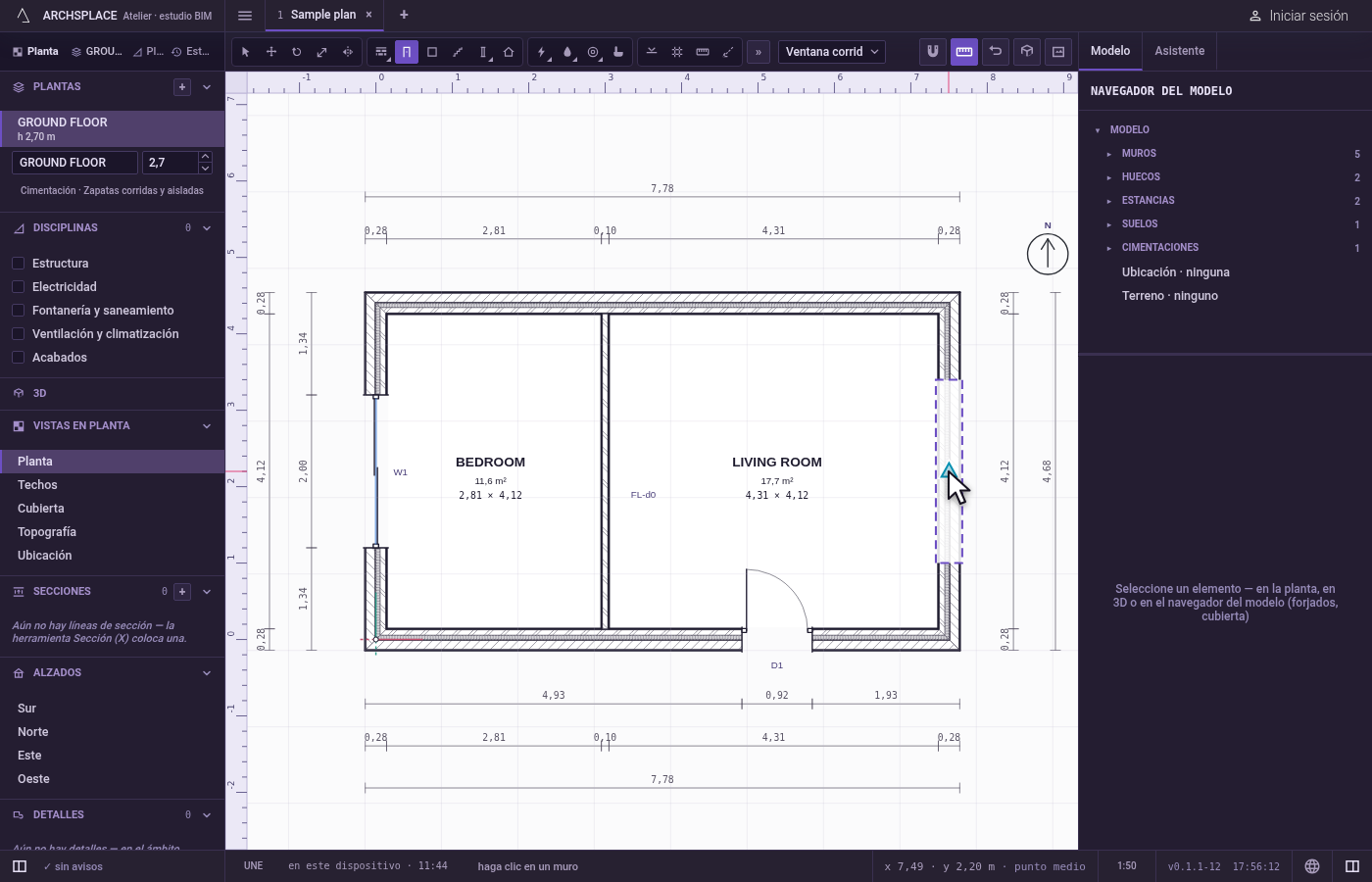

Elija la familia. Elíjala en la lista que hay junto a las herramientas. La silueta bajo el cursor la muestra en el muro en el que iría.

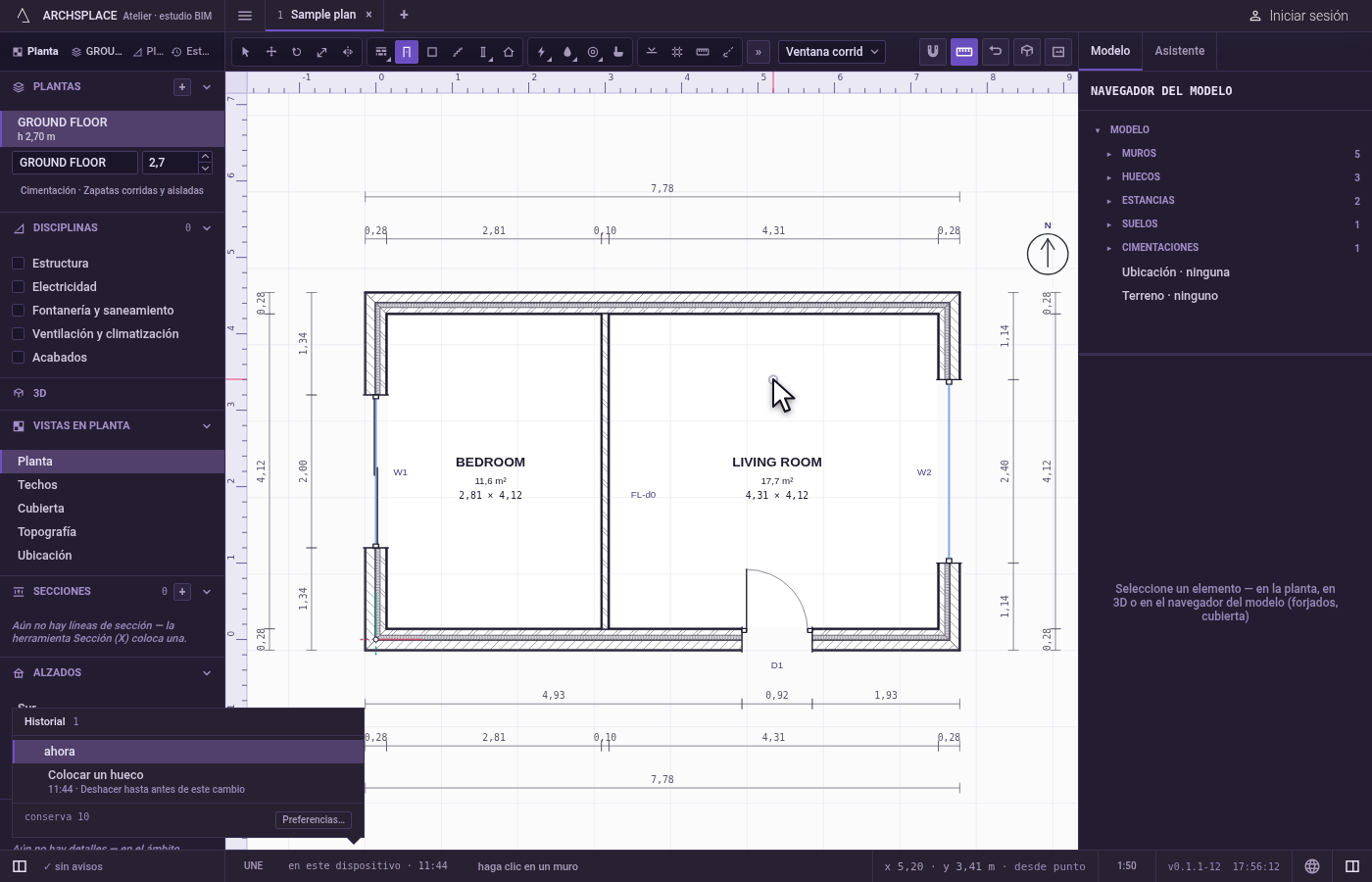

Haga clic en el muro. Haga clic sobre el muro, o cerca de él. El muro más cercano, a menos de unos 60 cm del clic, recibe el hueco, centrado en el punto de su eje más cercano al clic y a una distancia mínima de 10 cm de los extremos del muro. La herramienta sigue en su mano para el siguiente.

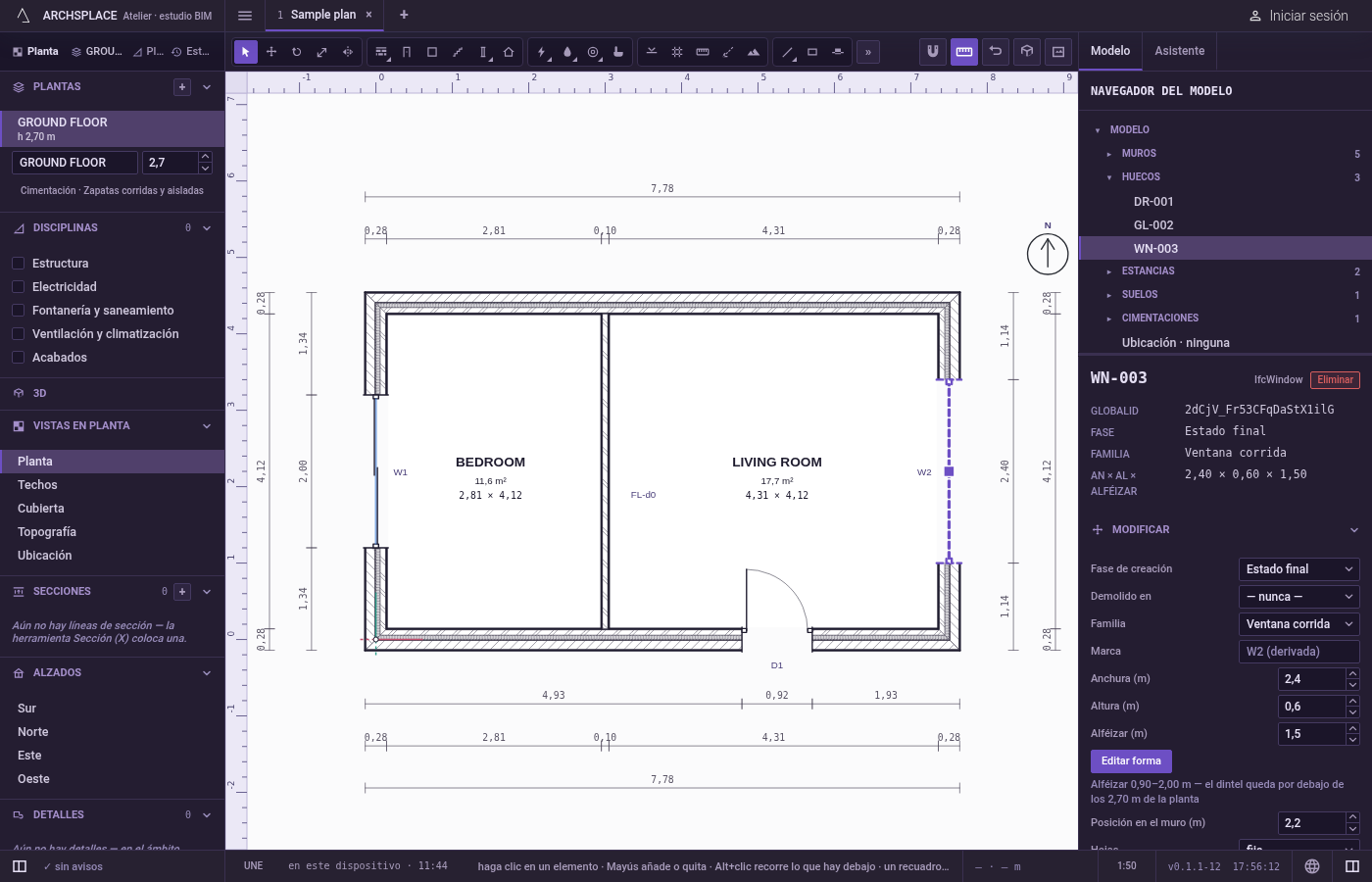

Ajústelo en su panel. Seleccione el hueco con Seleccionar. Su panel fija la familia, el alféizar, la posición a lo largo del muro, las divisiones en anchura y en altura y, en una puerta o un paso, el lado de las bisagras y el sentido de apertura. Haga doble clic en el hueco, o use Editar forma, para volver a dibujar su contorno en el alzado que mejor lo muestra.
Qué rechaza
- Un clic lejos de cualquier muro. A más de unos 60 cm de cualquier muro de la planta, no se coloca nada.
- Un hueco que no cabe. El proyecto rechaza un hueco más ancho o más alto de lo que admite su muro, uno cuya parte superior sobresale por encima de la altura de la planta, uno a menos de 10 cm de otro hueco del mismo muro, y una familia pensada para un muro exterior colocada entre dos estancias interiores. El hueco se queda en el proyecto, pero se dibuja como una marca de rechazo con su motivo, y la barra de estado cuenta un error más: haga clic en la marca y luego desplácelo, cambie su familia o elimínelo.
- Girar o escalar un hueco por separado. Un hueco va con su muro. Si lo gira o lo escala solo, el estudio le indica que gire o escale el muro.
Qué escribe en el contrato
Una entrada nueva al final de la lista de huecos del proyecto, como un paso que se anula con un solo Deshacer: el muro en el que está, la clave de su familia, su distancia a lo largo del muro al centímetro y la fase en la que dibuja la vista. El tamaño, el alféizar y la apertura son los de la familia hasta que los cambie en el panel, que entonces los escribe en el hueco.
Conceptos
Preguntas frecuentes
¿Por qué mi clic no ha colocado ninguna puerta?
El clic debe caer sobre un muro o a menos de unos 60 cm de uno. Más lejos de cualquier muro, no se coloca nada.
¿Por qué mi ventana aparece como una marca de rechazo?
El proyecto no ha podido construirla: no cabe en su muro, sobresale por encima de la planta, queda a menos de 10 cm de otro hueco, o es una familia pensada para un muro exterior colocada en uno interior. Haga clic en la marca para leer el motivo y luego desplácela, cámbiela o elimínela.
¿Cómo cambio el lado hacia el que abre una puerta?
Seleccione la puerta y use Invertir el lado de las bisagras o Invertir el sentido de apertura en su panel.
