Seleccionar en secciones y alzados

Seleccionar toma lo que muestra una sección o un alzado con las mismas reglas que la planta: un clic toma una cosa, Mayús añade o quita, Alt y un clic llegan a lo que hay detrás, y un recuadro arrastrado con el botón izquierdo toma muchas. El botón central desplaza el dibujo, de modo que el botón izquierdo queda libre para el recuadro.

Qué es

Seleccionar es la primera herramienta de la barra de una sección o de un alzado. Toma lo que muestra el dibujo, los muros, los huecos, los forjados, los sólidos, las cotas y las marcas, con las mismas reglas que la planta y que el 3D, y el panel de la derecha muestra entonces lo que ha tomado.

Un clic toma solo el elemento que hay bajo el puntero. Mayús y un clic lo añaden a lo que tiene en la mano, o lo sueltan si ya lo tenía. Alt y un clic toman el elemento que hay debajo del que tiene en la mano, en la pila de cosas que hay bajo el puntero, de modo que puede llegar a un muro situado detrás de la fachada sin ocultar nada. Un clic en el papel vacío vacía la selección.

Un arrastre con el botón izquierdo dibuja un recuadro. Arrastrado hacia la derecha en pantalla, toma lo que queda completamente dentro; arrastrado hacia la izquierda, toma todo lo que toca, y lo indica su contorno discontinuo. Esto vale en todas las vistas, incluso en una vista norte u oeste donde el dibujo va al revés. Mayús con un recuadro añade o quita cada cosa que toma. El botón central desplaza el dibujo, la rueda del ratón acerca o aleja alrededor del puntero, y un doble clic con el botón central encuadra todo el dibujo.

Con un hueco seleccionado en una fachada que lo muestra, su contorno enseña sus esquinas como puntos y el centro de cada lado como un rombo. Arrastre un punto para cambiar la forma del hueco, un rombo para curvar ese lado en arco, haga clic en un rombo para añadir una esquina y haga doble clic en un punto para quitarla.

Cuándo usarlo

Para tomar una ventana en una fachada y consultar o cambiar su panel.
Para tomar con un solo recuadro todos los elementos de una parte de un alzado.
Para llegar a un elemento oculto detrás de otro en el dibujo.

Los pasos

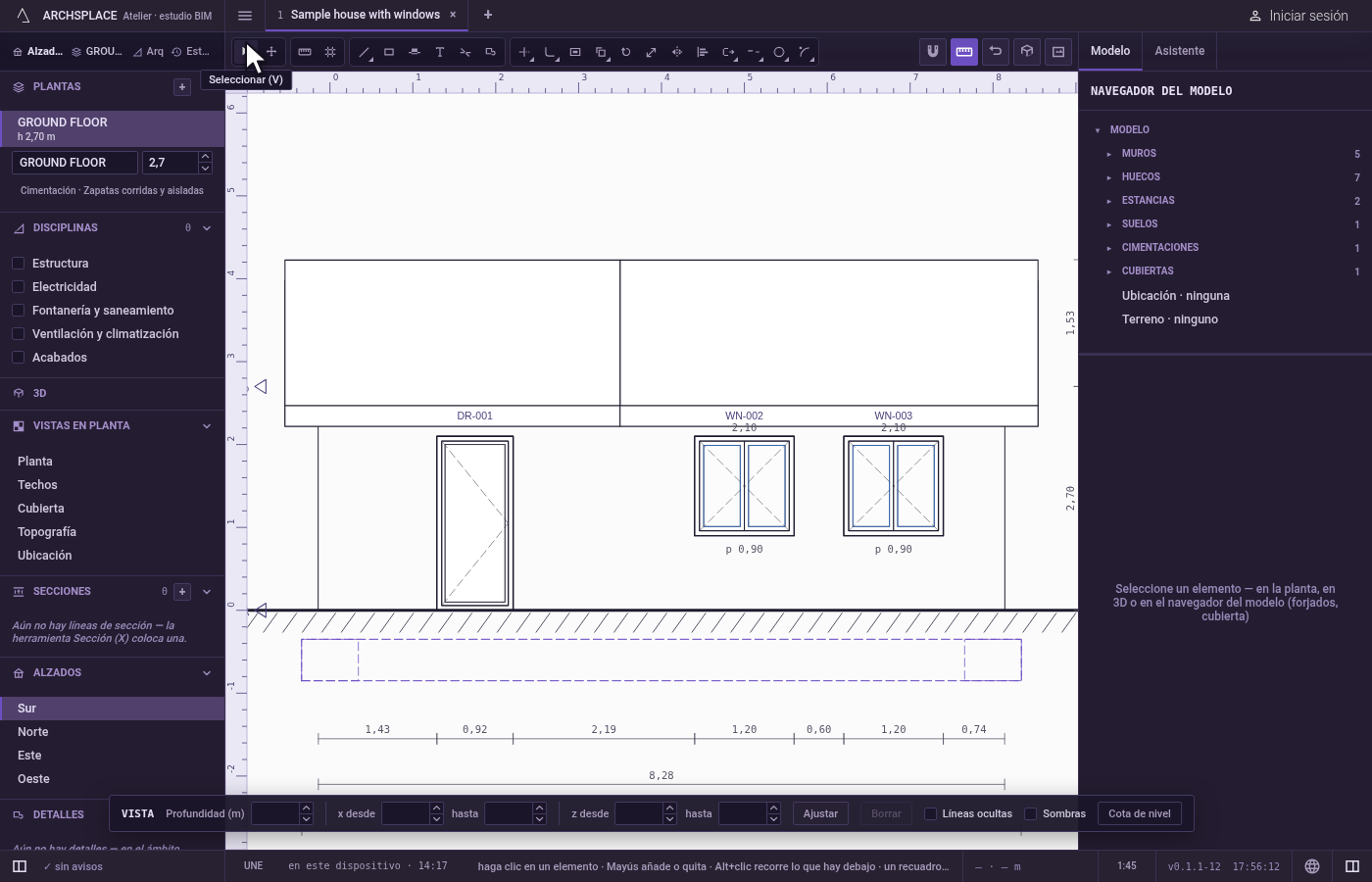

Abra una sección o un alzado y pulse V. Haga clic en ella en la barra lateral, en Secciones o en Alzados, y luego pulse V o haga clic en Seleccionar, la primera herramienta de la barra. La barra de estado explica los clics, los clics con Mayús y con Alt y los dos sentidos del recuadro.

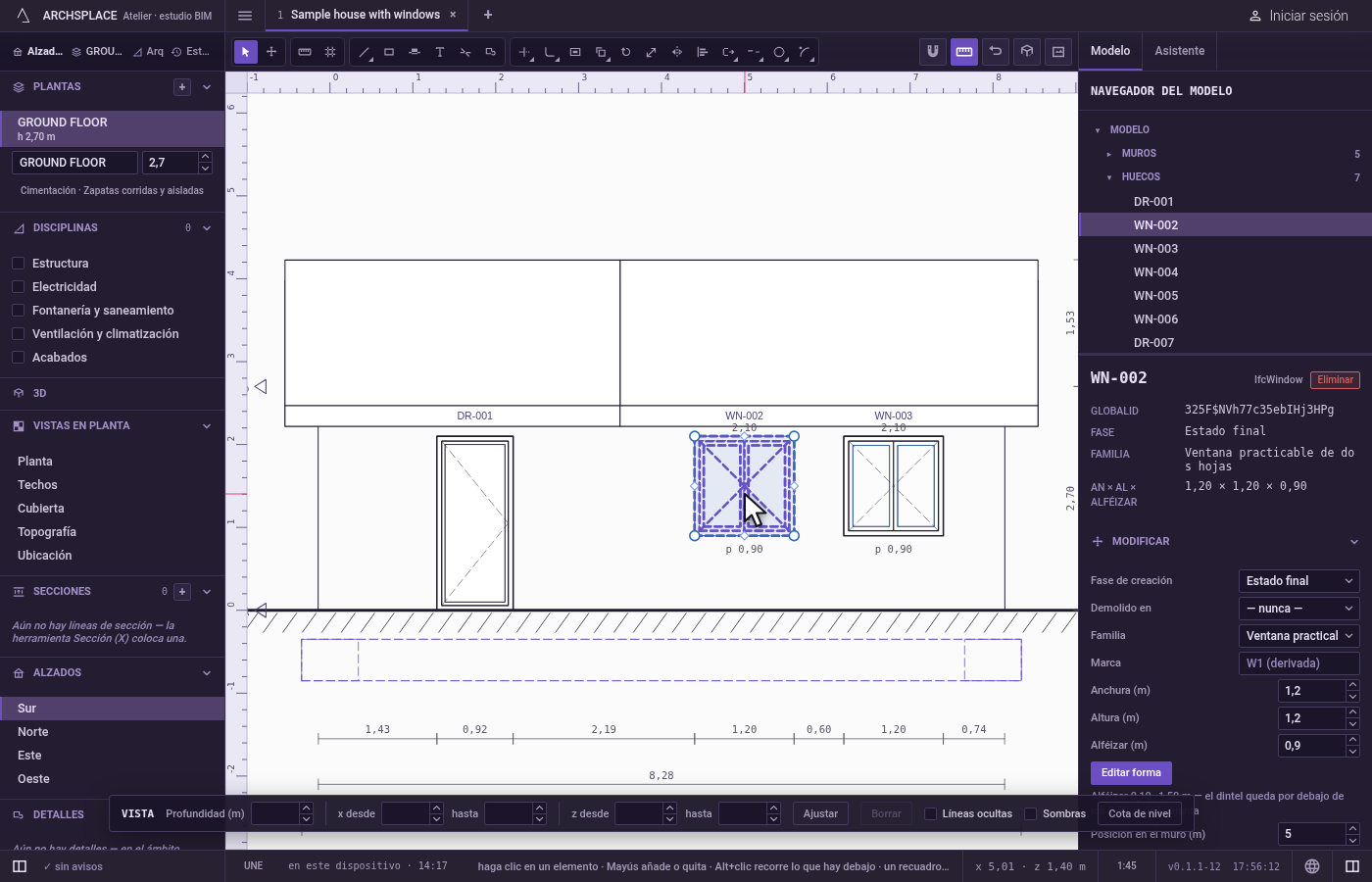

Haga clic en un elemento. Haga clic en una ventana de la fachada. Queda seleccionada ella sola, dibujada con el color de selección, y el panel de la derecha muestra sus campos.

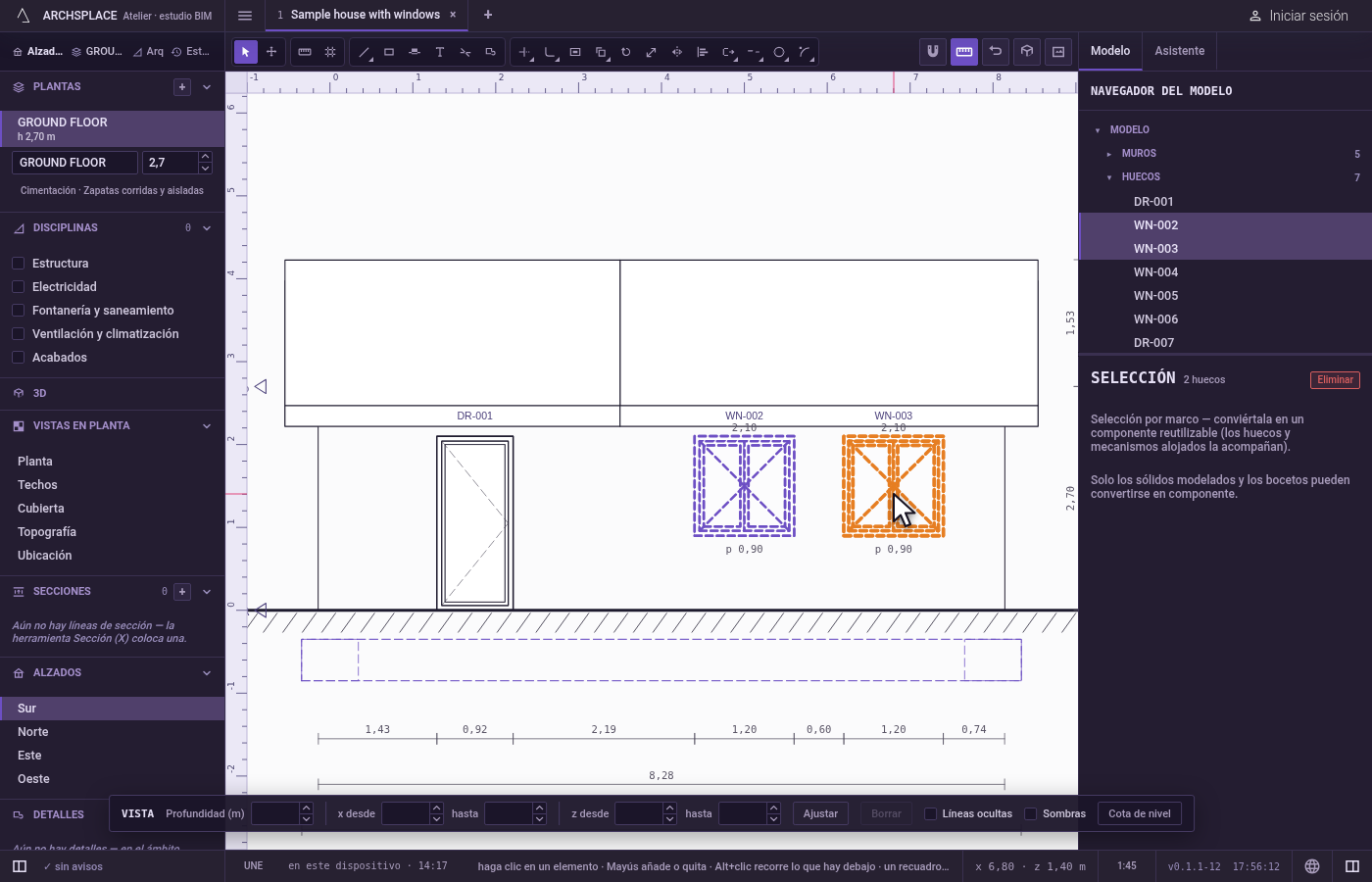

Añada otro con Mayús. Mantenga pulsada Mayús y haga clic en una segunda ventana. Tiene las dos en la mano. Un segundo Mayús+clic en una de ellas la vuelve a soltar.

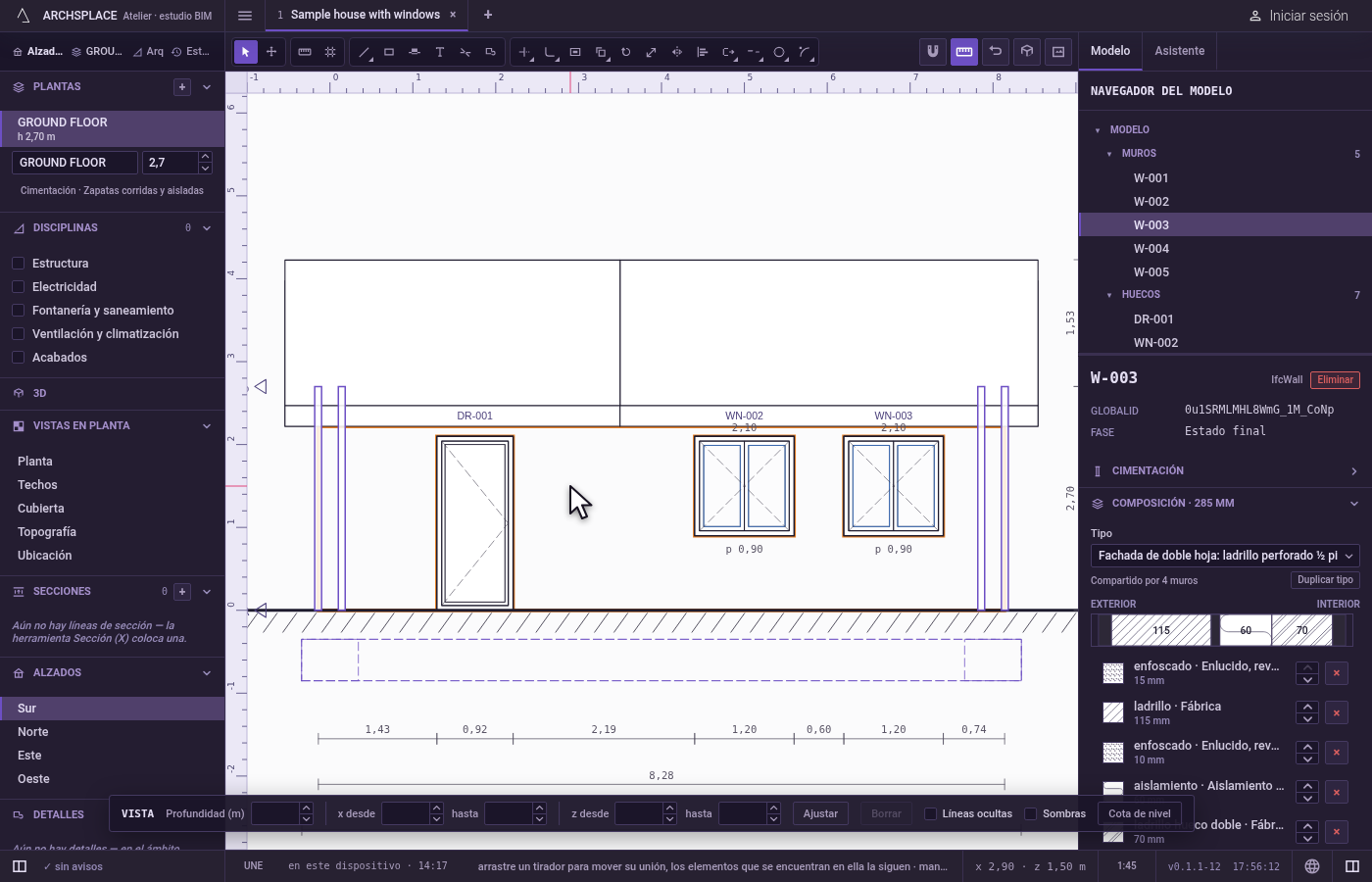

Llegue a lo que hay detrás con Alt. Mantenga pulsada Alt y haga clic donde hay un muro detrás de la fachada. Se toma, en su lugar, el elemento que hay debajo del que tenía.

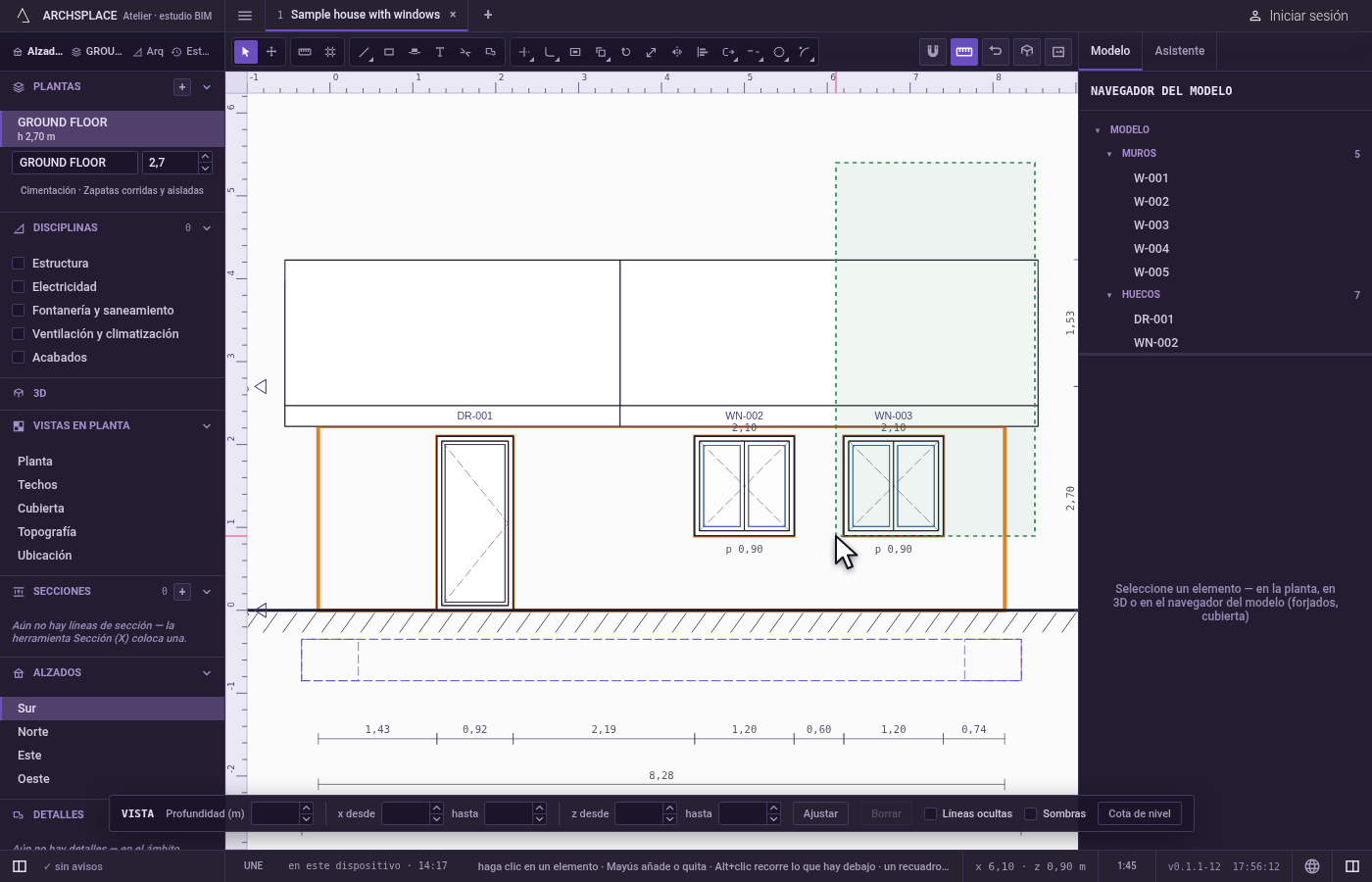

Arrastre un recuadro hacia la izquierda. Pulse el botón izquierdo en el papel vacío y arrastre hacia la izquierda sobre parte de la fachada. Suelte: queda seleccionado todo lo que ha tocado el recuadro, incluidos los muros y los huecos de la fachada.

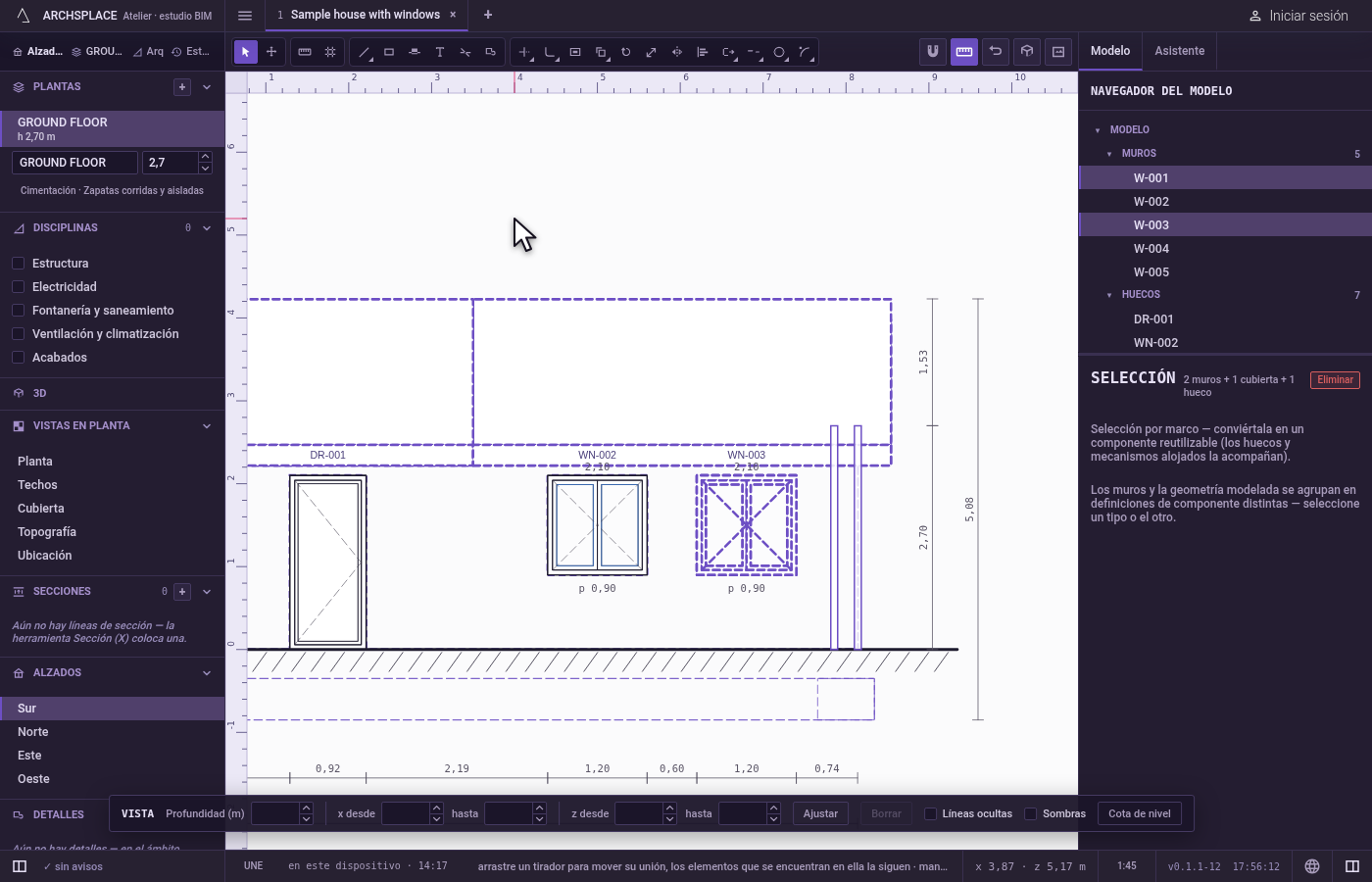

Desplace con el botón central. Arrastre con el botón central para mover el dibujo. Haga doble clic con el botón central para volver a encuadrar todo el dibujo.

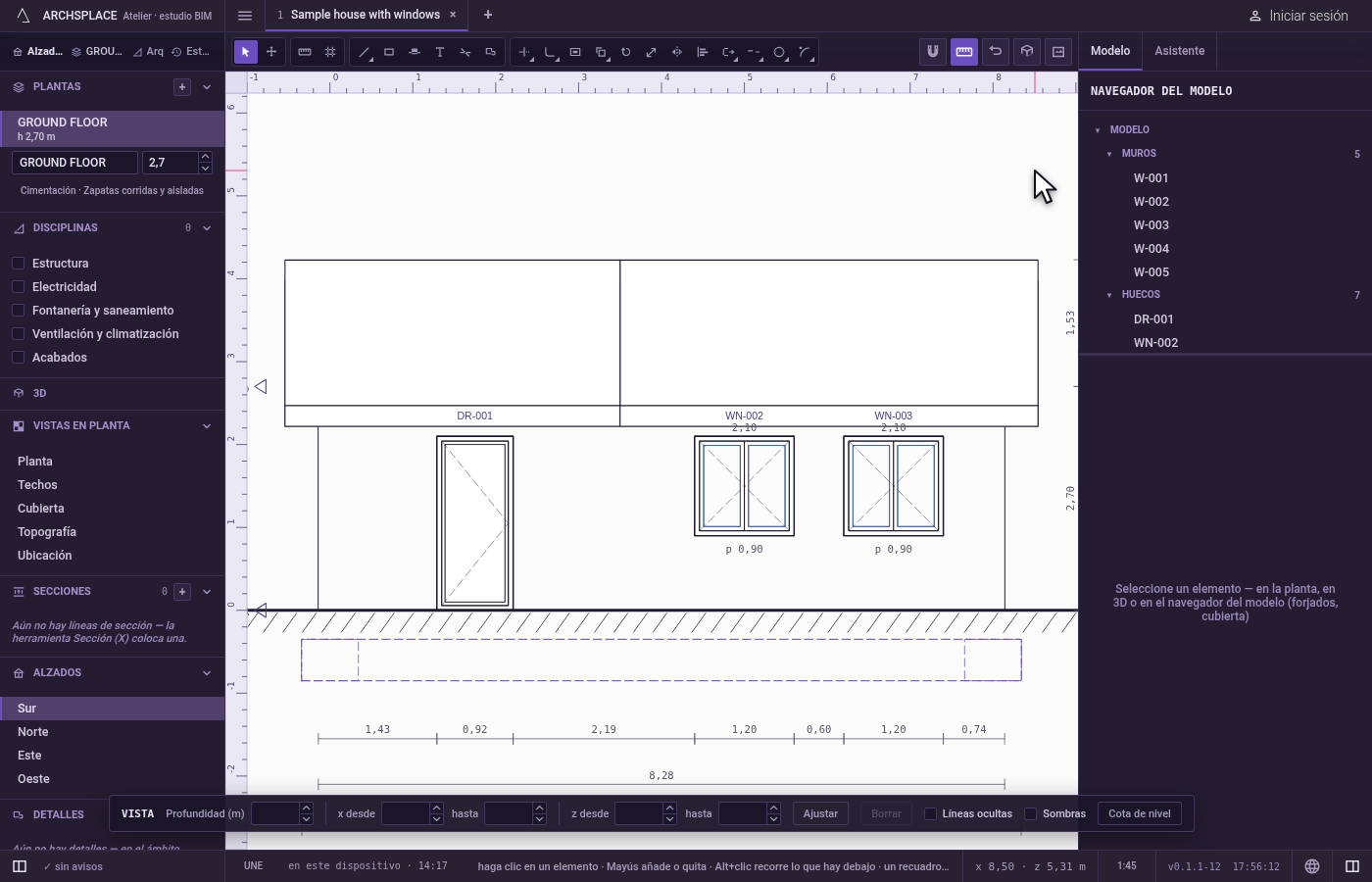

Vacíe la selección. Haga clic en el papel vacío, o pulse Esc.

Qué rechaza

Referencias en un recuadro. Ni un recuadro ni Seleccionar todo del menú Edición toman nunca aquello a lo que hace referencia la vista: las plantas, las líneas de sección, los ejes, el marco de una llamada, el patrón de una superficie, el terreno, la parcela y las guías. Un clic toma cualquiera de ellos por separado.
Tomar algo con otra herramienta. Con Cota, Ejes o una herramienta de detalle en la mano, un clic sobre un elemento es un punto para esa herramienta, nunca una selección.
Las flechas sin nada seleccionado. Desplazan un elemento seleccionado un pequeño paso que sigue al zoom; sin nada seleccionado, no hacen nada en el dibujo.
Quitar las últimas esquinas de un hueco. Un doble clic en un punto no hace nada cuando al hueco solo le quedan tres esquinas.

Qué escribe en el contrato

Seleccionar no escribe nada: lo que tiene en la mano pertenece a la sesión, nunca al contrato, y un recuadro o un clic dejan el proyecto como estaba.

Lo que haga después con la selección escribe los propios campos del elemento. Cambiar la forma de un hueco con sus puntos o sus rombos escribe el profile del hueco, con sus esquinas medidas a lo ancho del hueco desde su centro y hacia arriba desde su suelo, y un tercer número en una esquina cuyo lado está curvado. Las flechas y Supr escriben o quitan la entrada del elemento seleccionado igual que en la planta, cada una en un paso que se anula con un solo Ctrl+Z.

Relacionado

Preguntas frecuentes

¿Qué diferencia hay entre arrastrar el recuadro hacia la derecha y hacia la izquierda?

Un recuadro arrastrado hacia la derecha en pantalla toma solo lo que queda completamente dentro de él. Uno arrastrado hacia la izquierda toma todo lo que toca. Funciona así en todas las secciones y alzados, mire hacia donde mire la vista.

¿Cómo tomo en un alzado un muro oculto detrás de otro?

Mantenga pulsada Alt y haga clic donde están los dos. Cada Alt+clic toma el siguiente elemento hacia abajo en la pila que hay bajo el puntero.

¿Por qué mi recuadro no toma las líneas de sección ni los ejes?

Un recuadro nunca toma aquello a lo que hace referencia la vista: plantas, líneas de sección, ejes, el marco de una llamada, un patrón, el terreno o la parcela. Haga clic en uno de ellos por separado para tomarlo.
