Mecanismo eléctrico
La herramienta Electricidad coloca con un clic una toma de corriente, un interruptor, un punto de luz, una toma de datos u otro mecanismo de su plantilla, en un muro o dentro de una estancia. Los circuitos no se dibujan a mano: el estudio agrupa los mecanismos en circuitos y traza sus recorridos desde el cuadro eléctrico por sí solo.
Qué es
La herramienta Electricidad coloca los puntos de la instalación eléctrica. La lista junto a las herramientas ofrece los mecanismos de la plantilla de su proyecto; en un proyecto con la plantilla española, por ejemplo, tomas de corriente de 16 A, tomas dobles, tomas sobre encimera y estancas, tomas de cocina y horno, de lavadora, de secadora y de aire acondicionado, un punto de recarga de vehículo eléctrico, interruptores, conmutadores y reguladores de intensidad, puntos de luz en techo, focos empotrados, apliques de pared, puntos de luz exterior, tomas de datos y de TV, un pulsador de timbre, un termostato y un detector de humo. Cada tipo de mecanismo sabe dónde va: la mayoría en un muro, en la cara en la que hace clic, y unos pocos en la estancia, en su techo.
Usted coloca los puntos; el estudio hace el cableado. En cuanto hay un cuadro eléctrico en el proyecto (consulte Cuadro eléctrico), los mecanismos se agrupan en circuitos según las reglas de su plantilla, y el recorrido de cada circuito se traza por sí solo desde el cuadro, subiendo por los muros y pasando por el techo, con su dimensionado. Nada de eso se guarda: desplace un mecanismo y los circuitos se vuelven a trazar. Se ven con la superposición Electricidad.
Cuándo usarlo
- Para colocar las tomas de corriente, los interruptores y los puntos de luz de una planta.
- Para añadir un punto de uso específico, como una toma de cocina o un punto de recarga, que lleva su propio circuito.
- Para comprobar los circuitos que traza el estudio a medida que añade mecanismos.
Los pasos

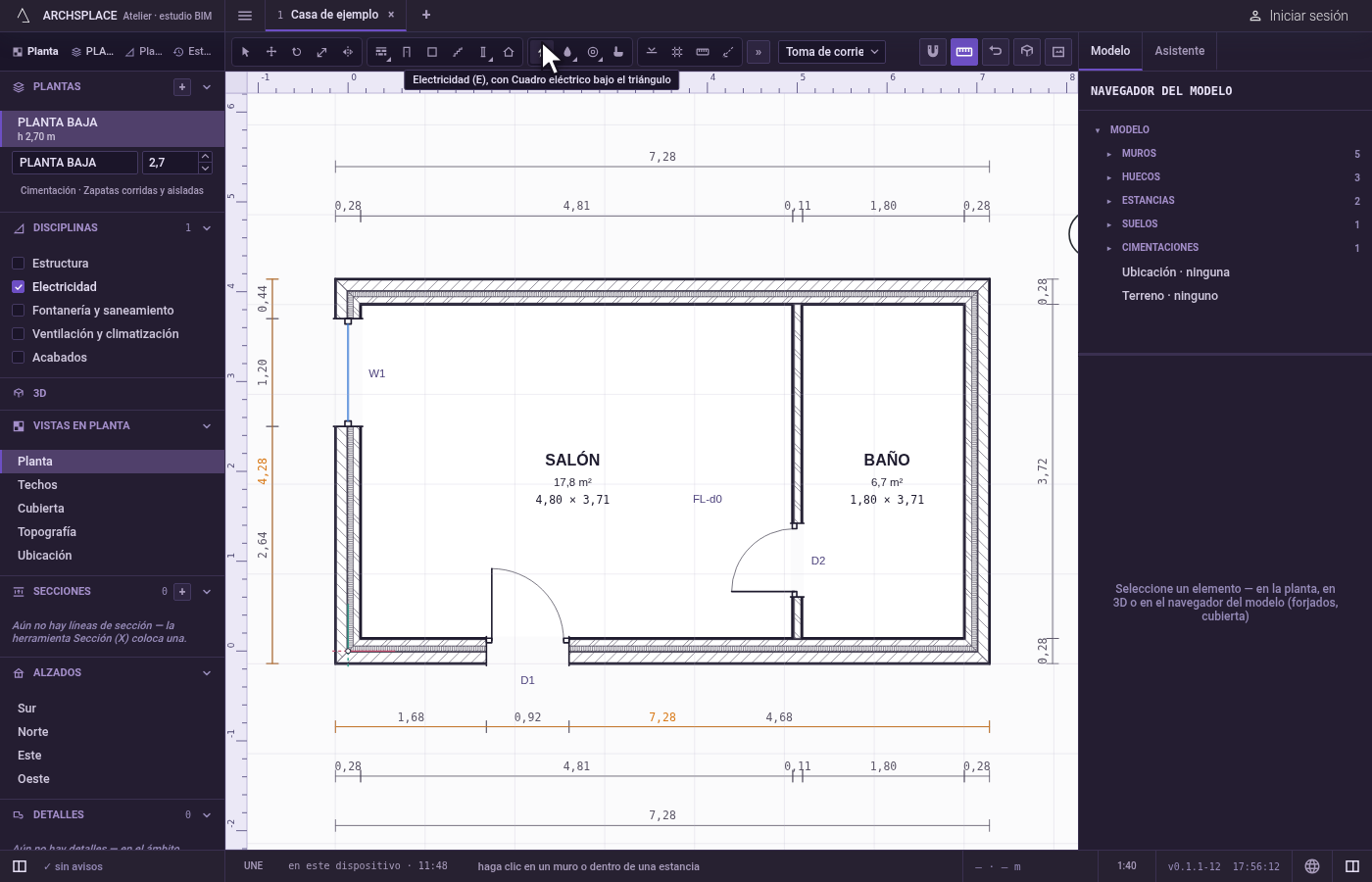

Tome la herramienta. Pulse
E, o haga clic en el botón Electricidad. La barra de estado le indica que haga clic en un muro o dentro de una estancia.

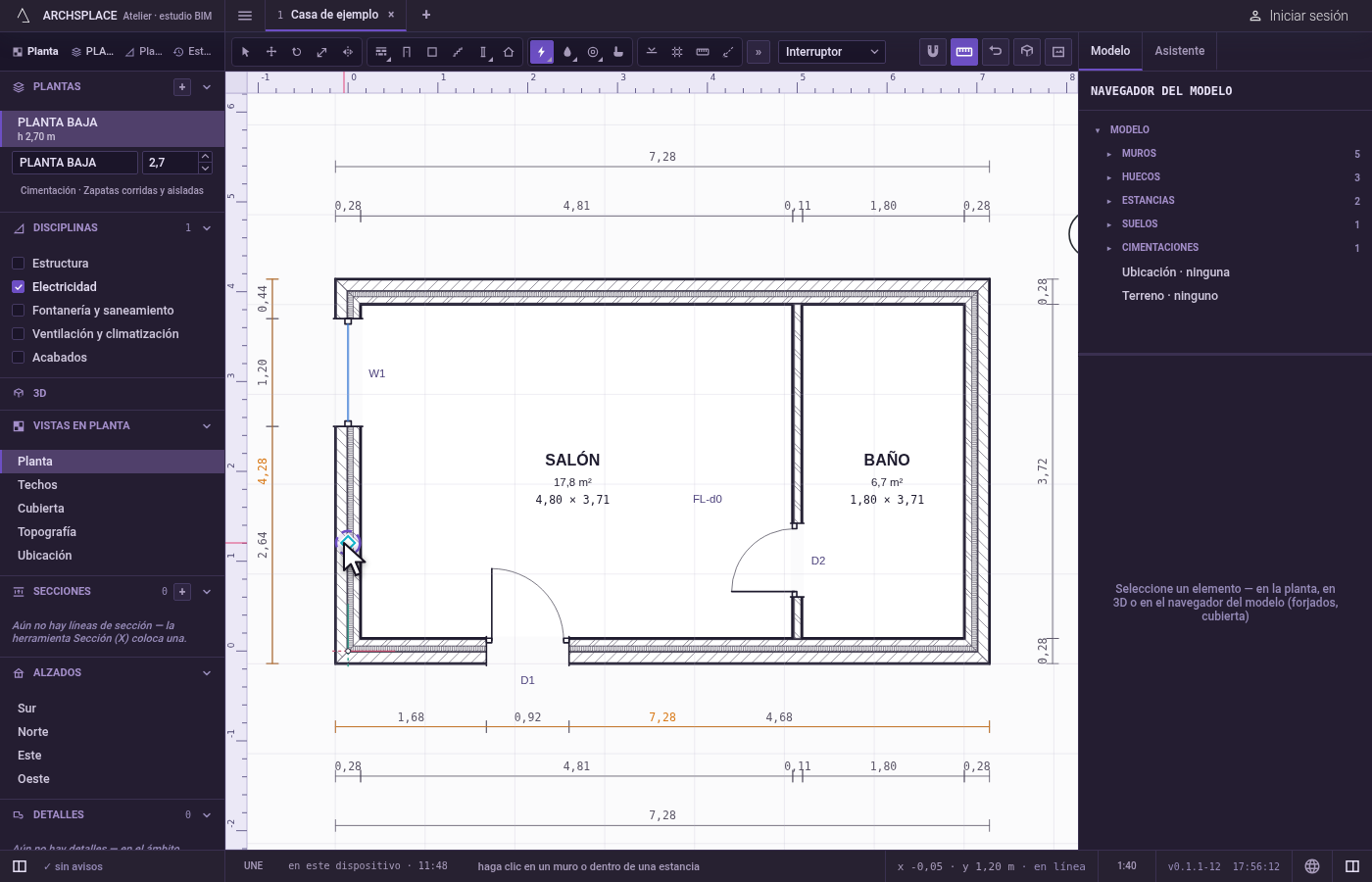

Elija el mecanismo. Elíjalo en la lista que hay junto a las herramientas.

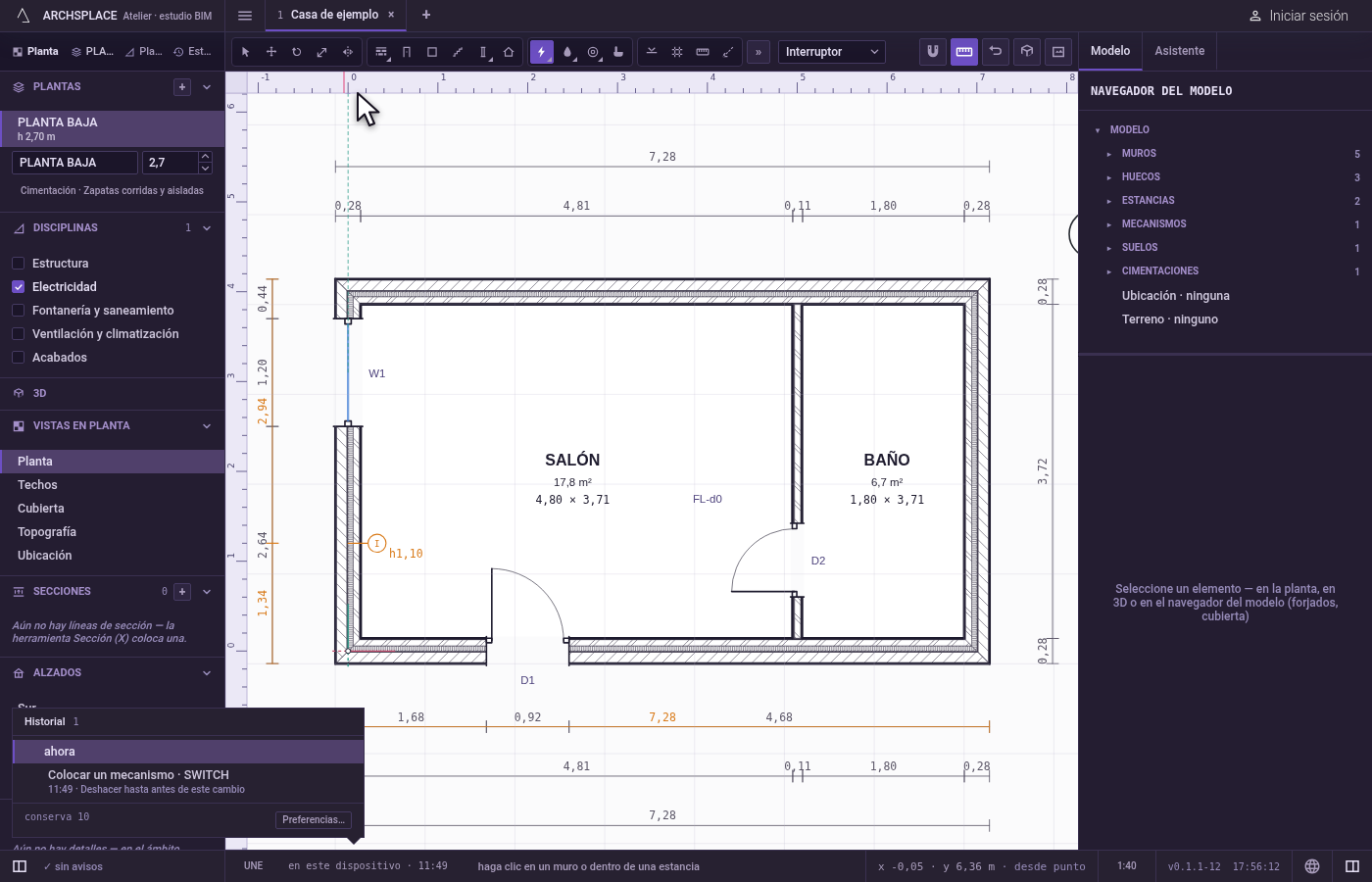

Haga clic donde va. Para un mecanismo de muro, haga clic sobre el muro o a menos de unos 60 cm de él, en el lado hacia el que mira el mecanismo: queda en el punto del muro más cercano al clic, a una distancia mínima de 10 cm de los extremos del muro. Para un mecanismo de techo, haga clic dentro de una estancia. La herramienta sigue en su mano para el siguiente.

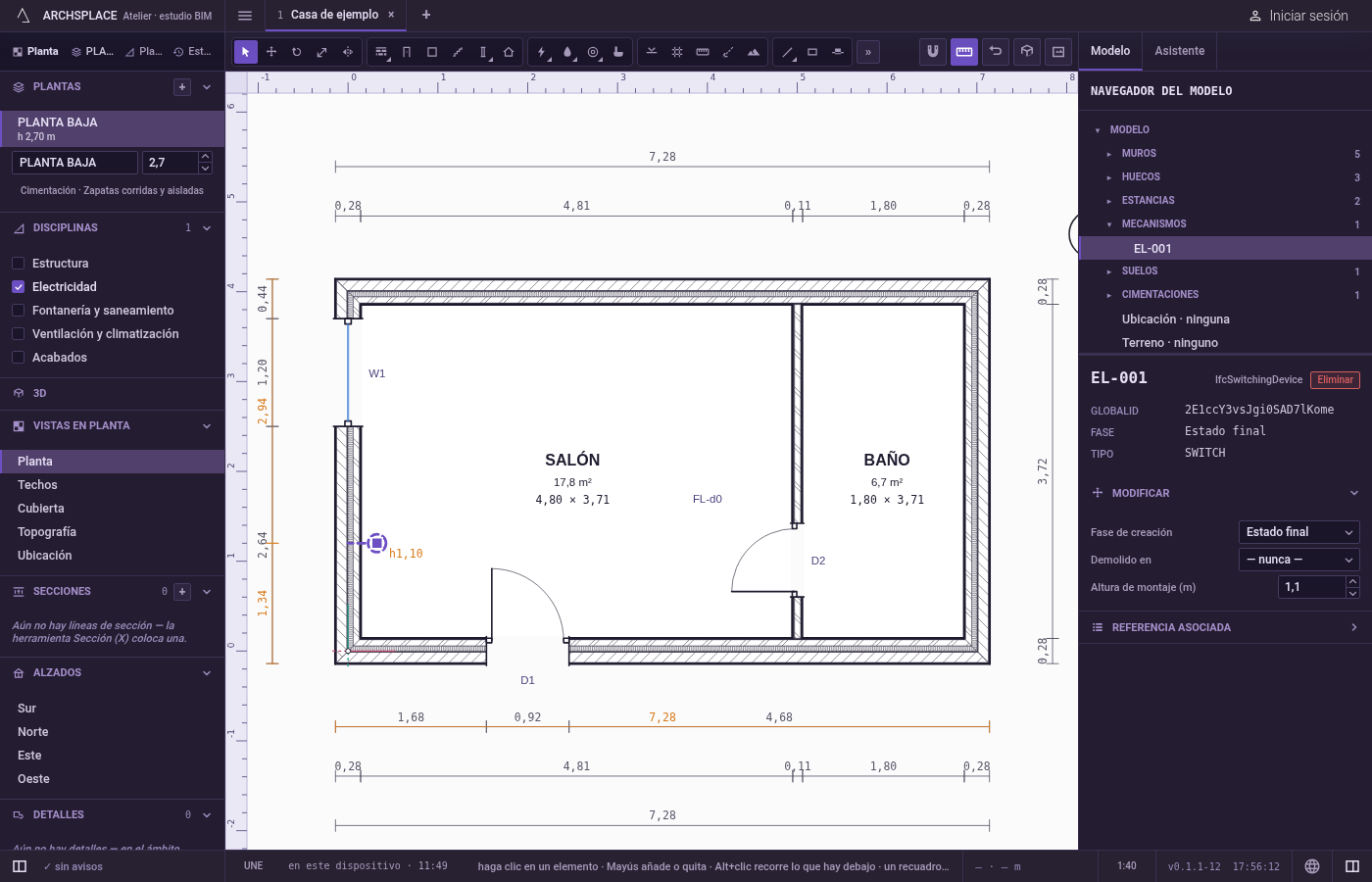

Ajústelo en su panel. Seleccione el mecanismo con Seleccionar. Su panel fija su altura de montaje y, cuando el proyecto tiene más de un cuadro eléctrico, cuál lo alimenta. Para moverlo a lo largo de su muro, use Desplazar o las flechas.
Qué rechaza
- Un mecanismo de muro lejos de cualquier muro. A más de unos 60 cm de cualquier muro, no se coloca nada.
- Un mecanismo de techo fuera de una estancia. Fuera de cualquier estancia cerrada por muros, un mensaje le indica que haga clic dentro de una estancia, y no se coloca nada.
- El mismo punto dos veces. Se rechaza con un mensaje un mecanismo del mismo tipo en la misma cara del mismo muro, a menos de 5 cm de otro que ya está ahí: colóquelo a su lado.
- Un mecanismo en un hueco o donde no llega nada. El proyecto señala un mecanismo situado en una ventana o una puerta, colocado por encima del techo o suspendido bajo un hueco del forjado, y no traza ningún recorrido hasta un mecanismo al que ningún recorrido puede llegar.
Qué escribe en el contrato
Una entrada de mecanismo nueva al final de la lista de mecanismos del proyecto, como un paso que se anula con un solo Deshacer: su tipo y, o bien su muro, su distancia a lo largo de él al centímetro y su cara, o bien su estancia y su punto, con la fase en la que dibuja la vista. Los circuitos, los recorridos, los cables y los interruptores automáticos nunca se escriben: se calculan a partir de los mecanismos cada vez que se construye el proyecto.
Conceptos
Preguntas frecuentes
¿Tengo que dibujar el cableado?
No. En cuanto hay un cuadro eléctrico en el proyecto, el estudio agrupa los mecanismos en circuitos según las reglas de su plantilla y traza por sí solo el recorrido de cada circuito desde el cuadro, por los muros y el techo. Si desplaza un mecanismo, los vuelve a trazar.
¿En qué cara del muro va una toma de corriente?
En la cara del lado en el que hace clic. Haga clic en el lado de la estancia y la toma queda orientada hacia esa estancia.
¿Por qué no ha aparecido mi punto de luz en techo?
Un punto de luz en techo, un foco empotrado o un detector de humo van dentro de una estancia. Haga clic dentro de una estancia cerrada por muros; fuera de cualquier estancia, el estudio lo indica y no coloca nada.
