Partir en el editor de piezas

Partir quita el tramo de una junta entre dos puntos que elige sobre ella, dejando el resto como juntas independientes. Pulsar Intro después del primer punto divide la junta ahí sin quitar nada.

Qué es

Partir abre un hueco en una junta, entre dos puntos que elige sobre ella, sin necesitar otra junta contra la que cortar. En una junta recta o un arco, lo que queda a cada lado se queda como dos juntas independientes, y los arcos conservan su curva. En una junta cerrada, como un círculo o un rectángulo, se quita el tramo del primer punto al segundo, siguiendo la junta, y el resto se convierte en una sola junta abierta. La indicación muestra la longitud que se quitaría mientras se mueve hacia el segundo punto.

Es el mismo Partir que en los demás editores del estudio, actuando aquí sobre las juntas de la pieza.

Cuándo usarlo

Para abrir un hueco en una junta donde ninguna otra junta la cruza, que es lo que necesita Recortar.
Para dividir una junta en dos en un punto, de modo que cada parte se pueda tratar por separado.
Para convertir un círculo en un arco, o abrir un rectángulo.

Los pasos

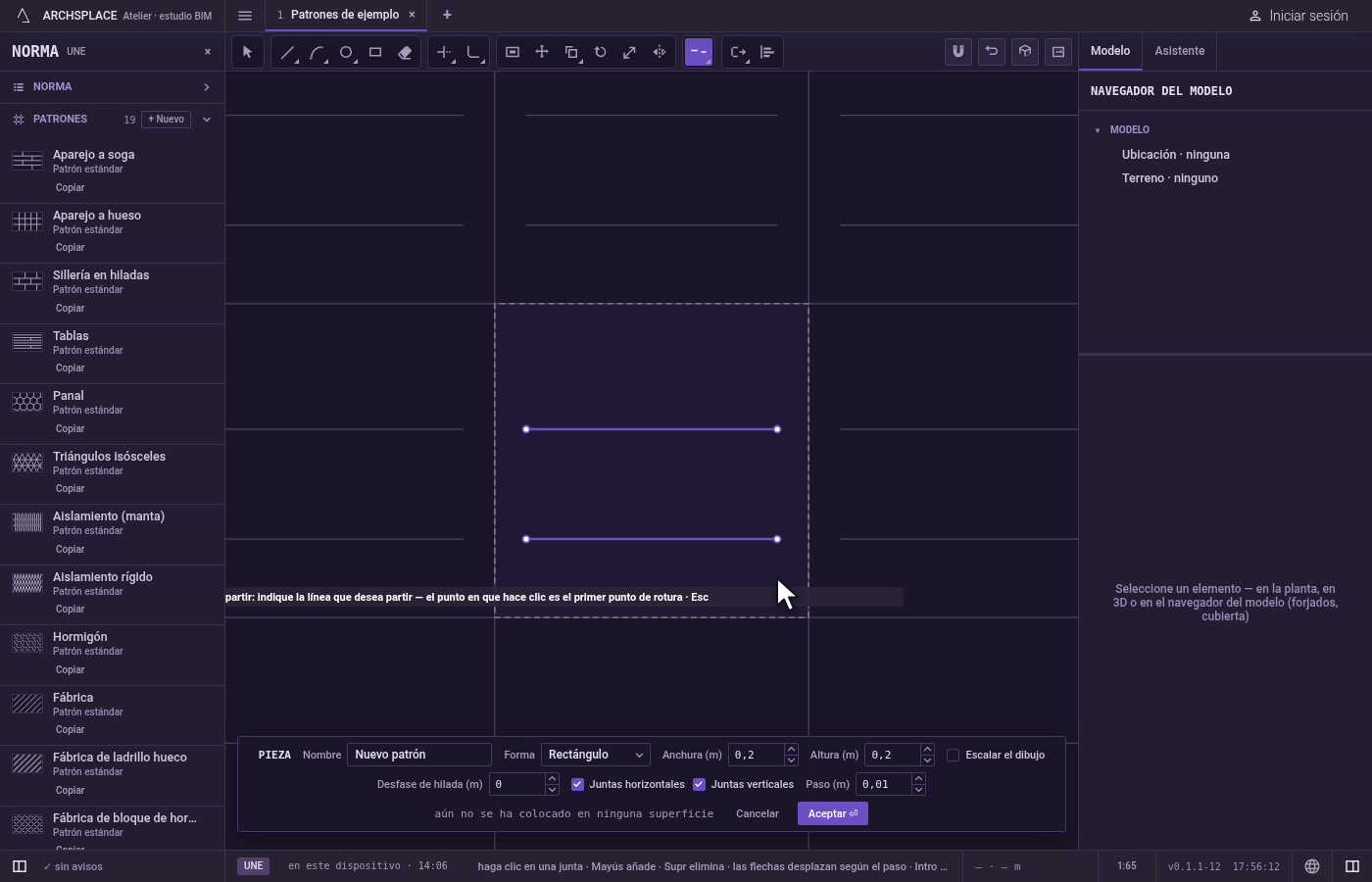

Tome la herramienta. Escriba B y luego R una detrás de otra, o haga clic en Partir en la barra. Comparte botón con Unir y Descomponer.

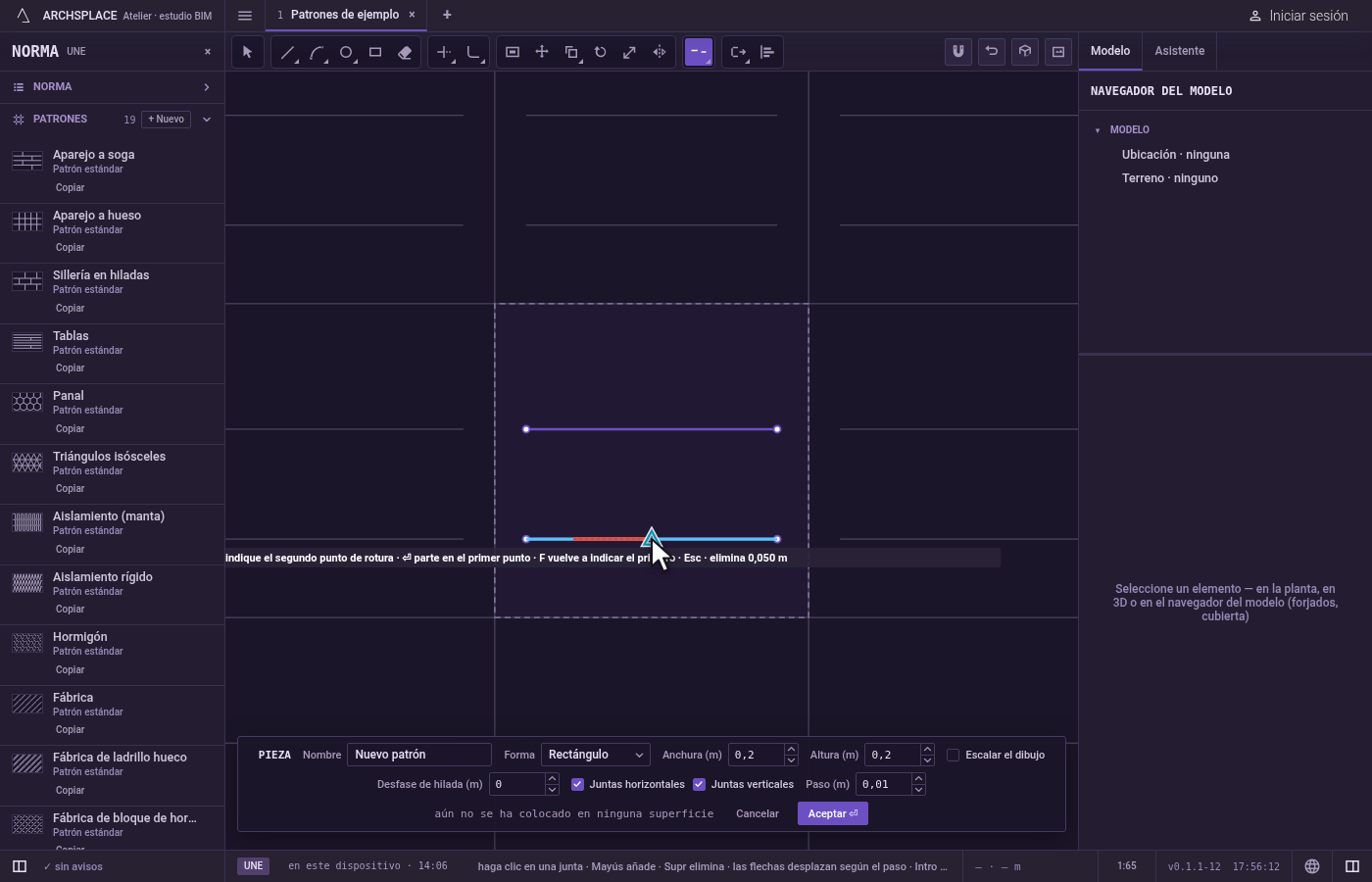

Haga clic en la junta. Haga clic donde debe empezar el hueco: ese clic indica la junta y es también el primer punto de rotura. La indicación lee el propio puntero, sin ajuste.
Vuelva a elegir el primer punto, si quiere. Pulse F para dar el primer punto de rotura por separado: el clic siguiente es el primer punto, y luego el segundo.

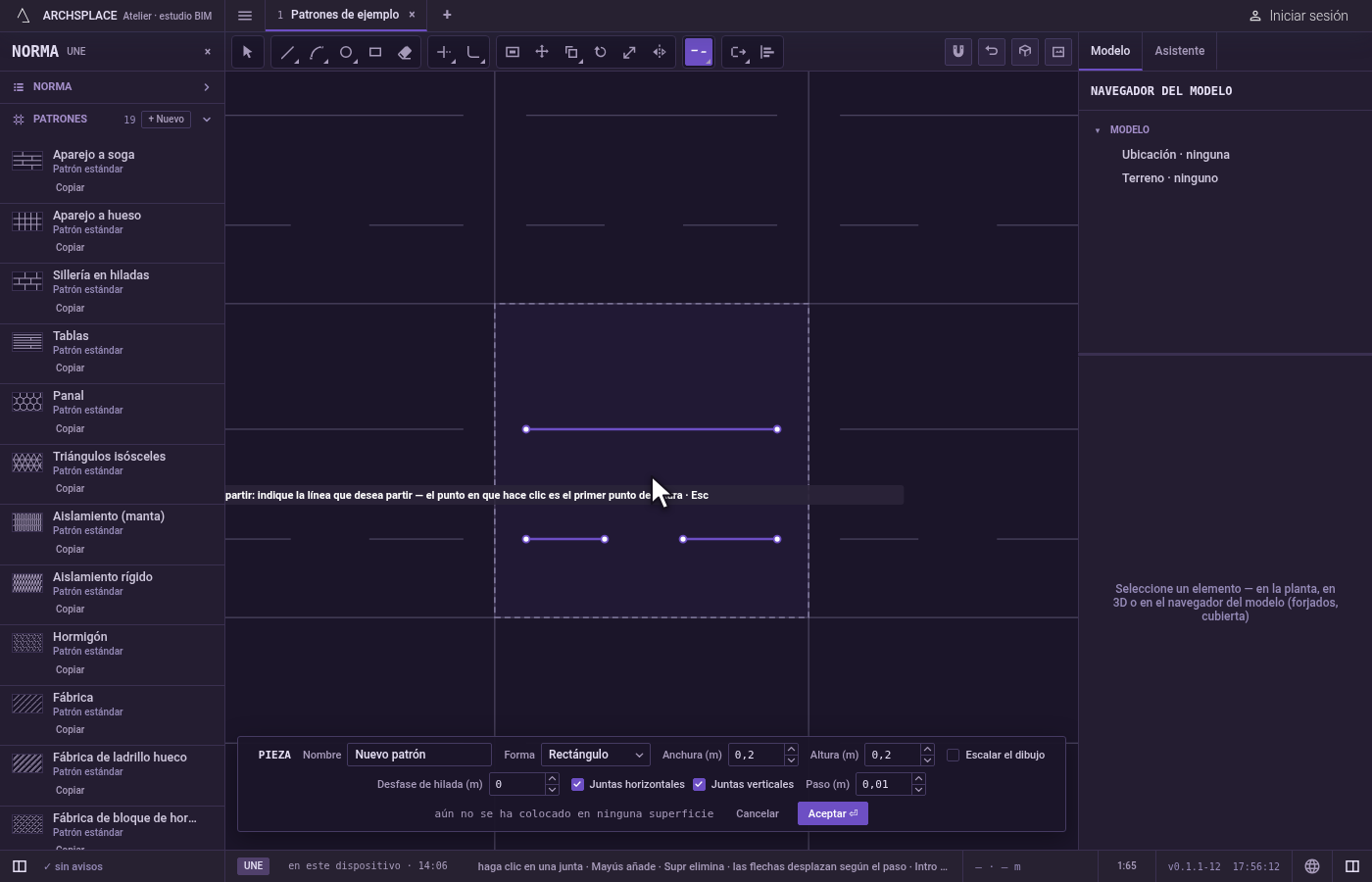

Haga clic en el segundo punto. El tramo que se iría se dibuja en rojo, con su longitud en la indicación. Haga clic, y se quita.

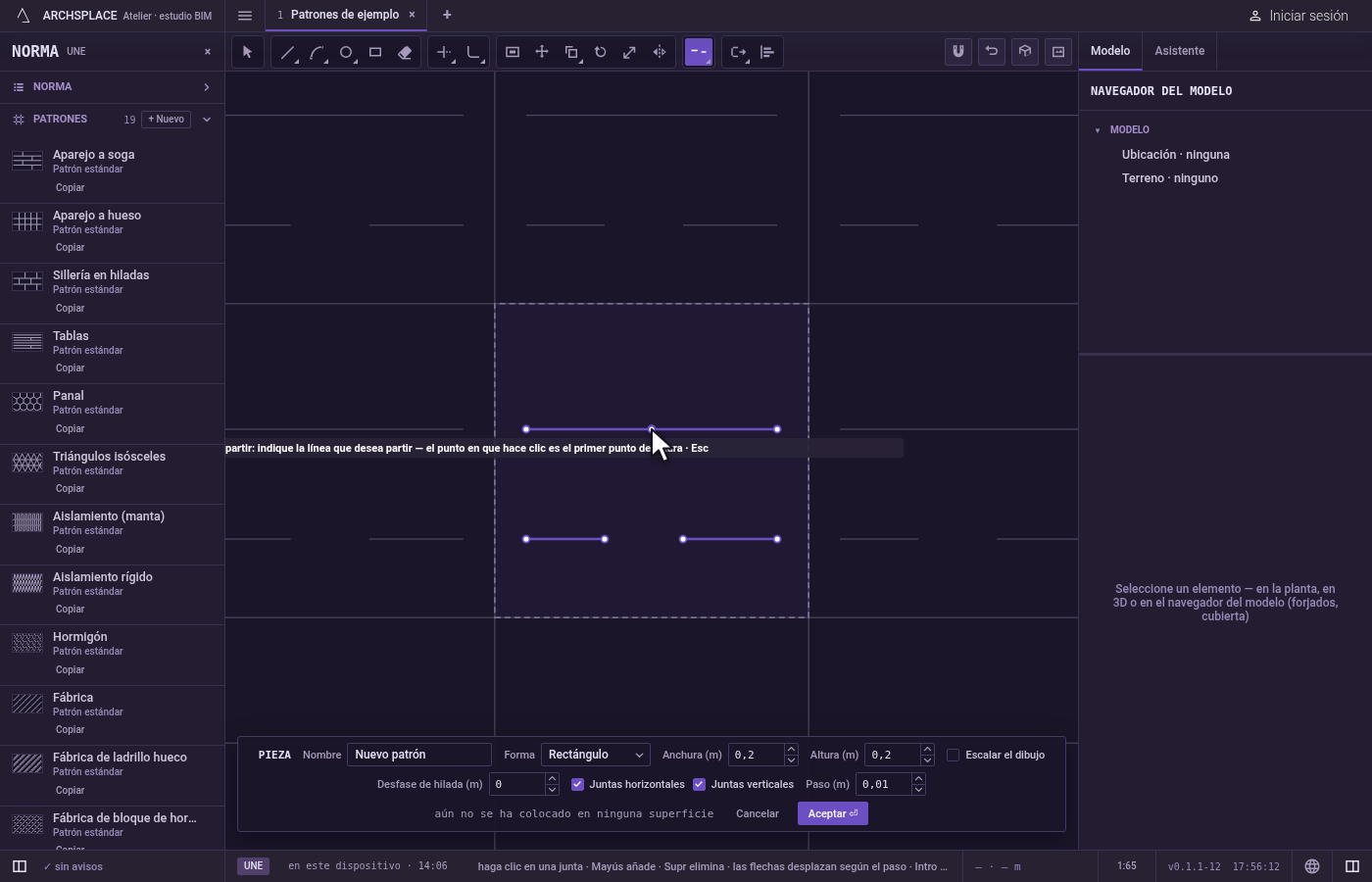

O divida en un punto. En lugar de un segundo clic, pulse Intro: la junta se divide en el primer punto y no se quita nada. Una junta cerrada se abre ahí.

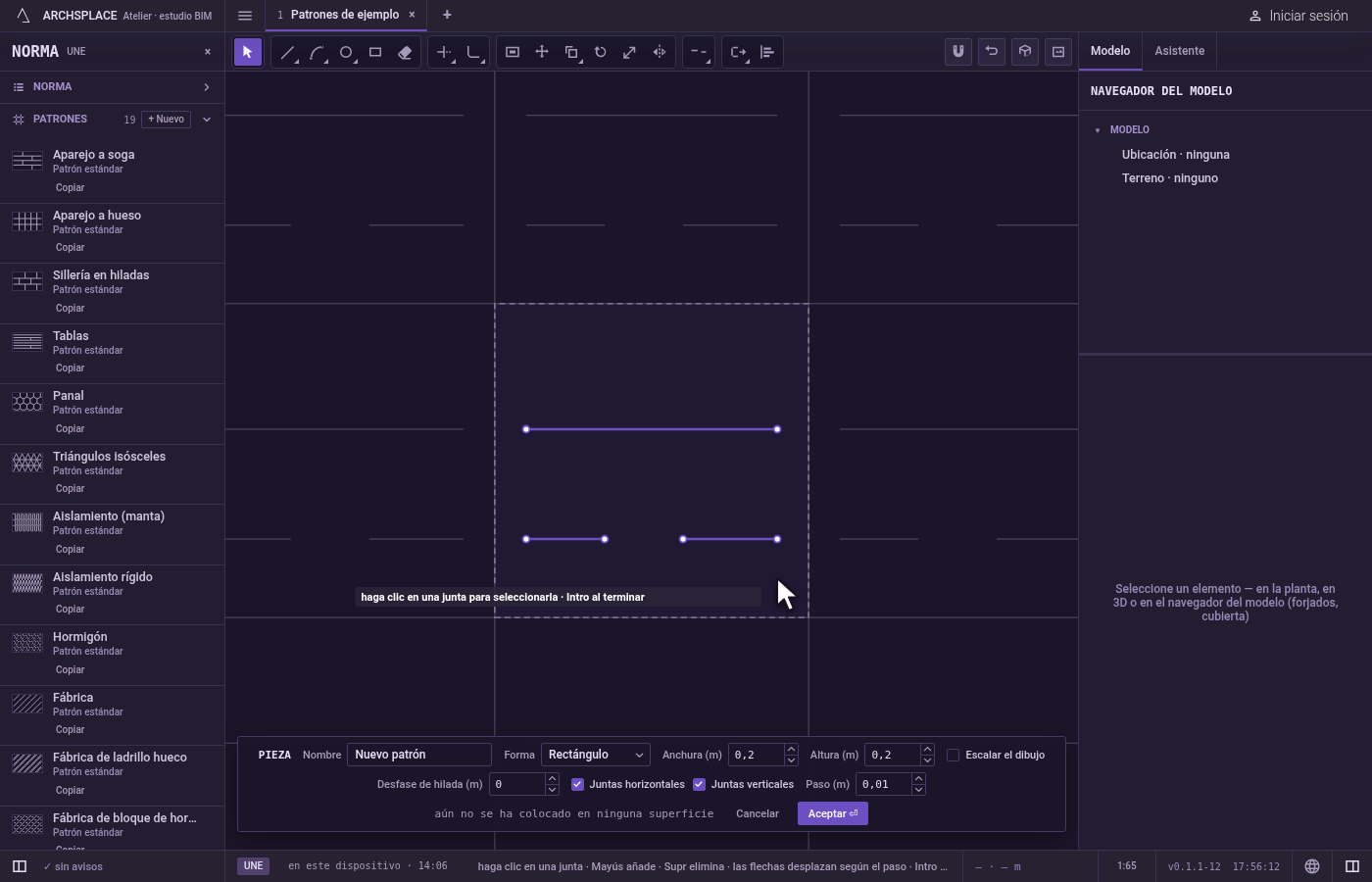

Termine. La herramienta espera entonces la junta siguiente. Esc descarta lo que había indicado y luego deja Partir por Seleccionar. Ctrl+Z devuelve la junta entera. Pulse Aceptar en la barra al pie para entregar la pieza.

Qué rechaza

Un clic en el vacío. No indica nada, y la indicación dice nada bajo el puntero.
Una rotura que no deja nada. Se rechazan dos puntos que no dejarían ningún trozo ni quitarían nada, con nada que partir ahí.
Restos minúsculos. Un trozo de menos de un milímetro que deje la rotura se va con ella.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando pulsa Aceptar, la pieza entera se escribe en los patrones del proyecto en un paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, y los trozos que quedan como juntas propias. Un patrón estándar nunca cambia: Aceptar guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo divido una junta en dos sin dejar ningún hueco?

Tome Partir, haga clic en la junta donde debe dividirse y pulse Intro. La junta se convierte en dos juntas que se encuentran en ese punto.

¿Qué pasa cuando parto un círculo o un rectángulo?

Una junta cerrada no tiene extremos, así que partirla la abre: se quita el tramo del primer punto al segundo, siguiendo la junta, y el resto se convierte en una sola junta abierta.

¿Cómo parto en un punto distinto del lugar donde hice clic en la junta?

Después de hacer clic en la junta, pulse F. Luego haga clic en el primer punto de rotura y después en el segundo.
