Escalar

Escalar cambia el tamaño de lo que tiene en la mano en la vista 3D para que una longitud que conoce pase a ser la longitud que quiere: un punto fijo, los dos extremos de la longitud conocida y luego su nueva longitud, marcada o escrita. Todo lo seleccionado crece o se reduce con ese mismo factor en todas las direcciones, respecto al punto fijo.

Qué es

Escalar cambia el tamaño por referencia. En lugar de un factor, le muestra una longitud del modelo y le dice cuánto debe medir: el estudio divide una por otra y cambia el tamaño de todo lo seleccionado con ese factor, igual en todas las direcciones, respecto a un punto fijo que usted elige. Cada punto pasa por el mismo ajuste que en todas las herramientas 3D, la lectura junto al puntero da la longitud que se está leyendo y el factor, y una silueta del resultado crece alrededor del punto fijo.

Toma lo que está seleccionado o, sin nada seleccionado, el sólido, el componente o el elemento que hay bajo el puntero.

Cuándo usarlo

Para llevar un modelo importado o un dibujo a su tamaño real a partir de una dimensión que conoce.
Para cambiar el tamaño de un componente de modo que una de sus aristas coincida con una longitud.
Para cambiar a la vez el tamaño de varias cosas con el mismo factor.

Los pasos

Elija lo que cambia. Selecciónelo, o tome la herramienta y apunte a ello: lo que toma el primer clic se ilumina en naranja.

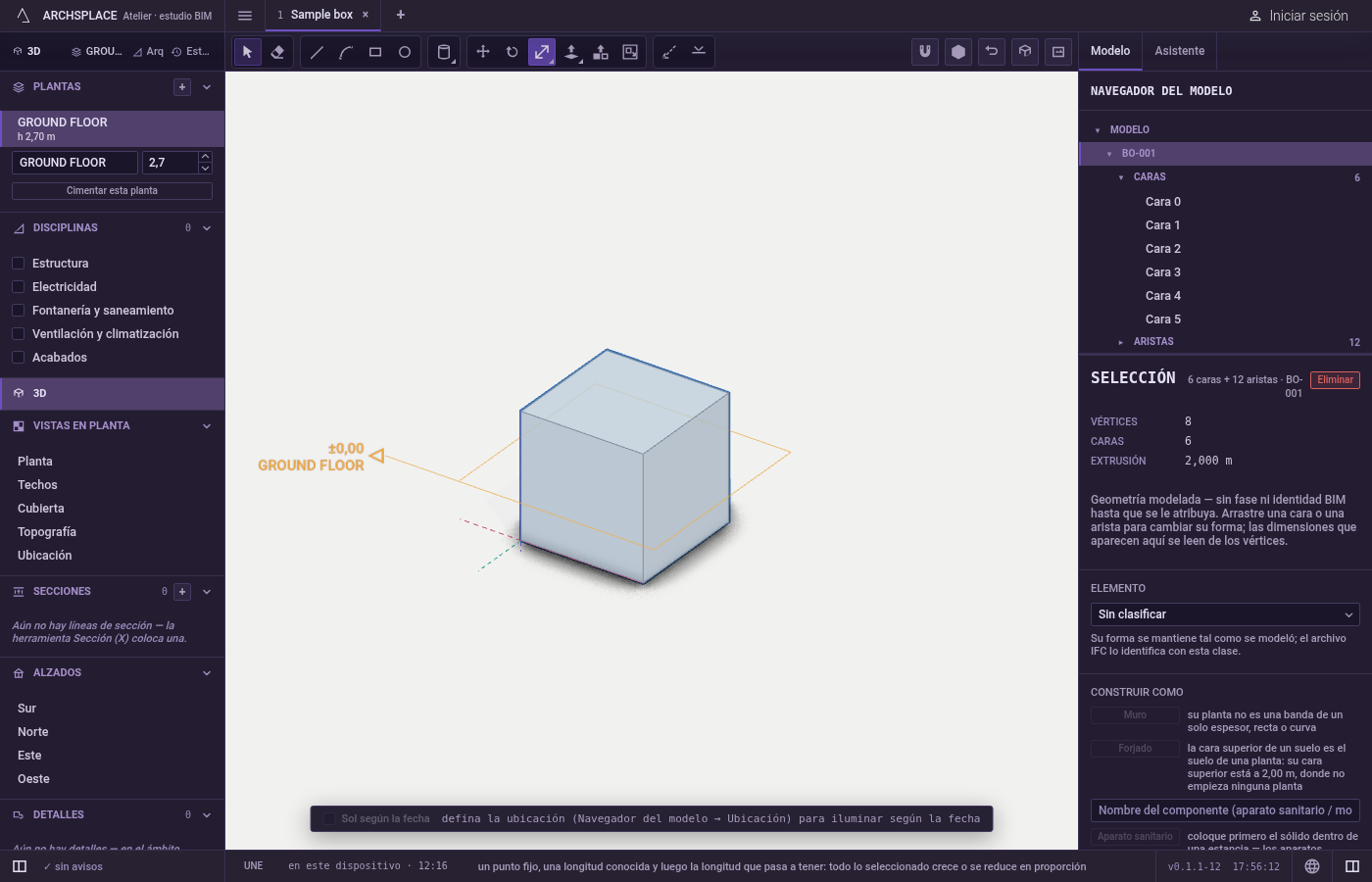

Tome la herramienta. Escriba S y luego C seguidas en un instante, o haga clic en Escalar.

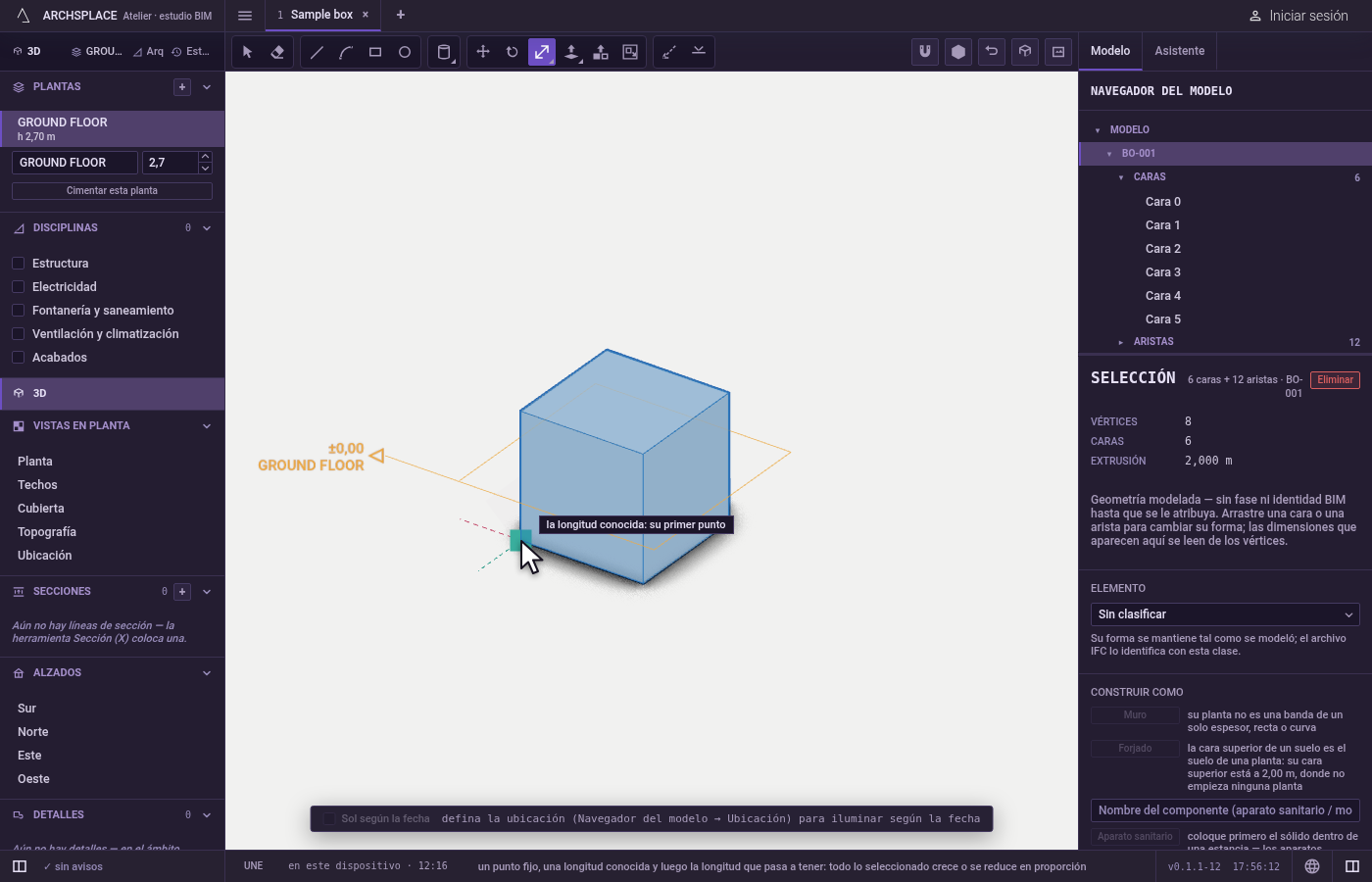

Haga clic en el punto fijo. Se queda donde está; todo lo demás se acerca o se aleja de él. La indicación dice el punto fijo.
Haga clic en los dos extremos de la longitud conocida. Haga clic en su primer punto y luego en el segundo: la lectura muestra la longitud entre ellos.

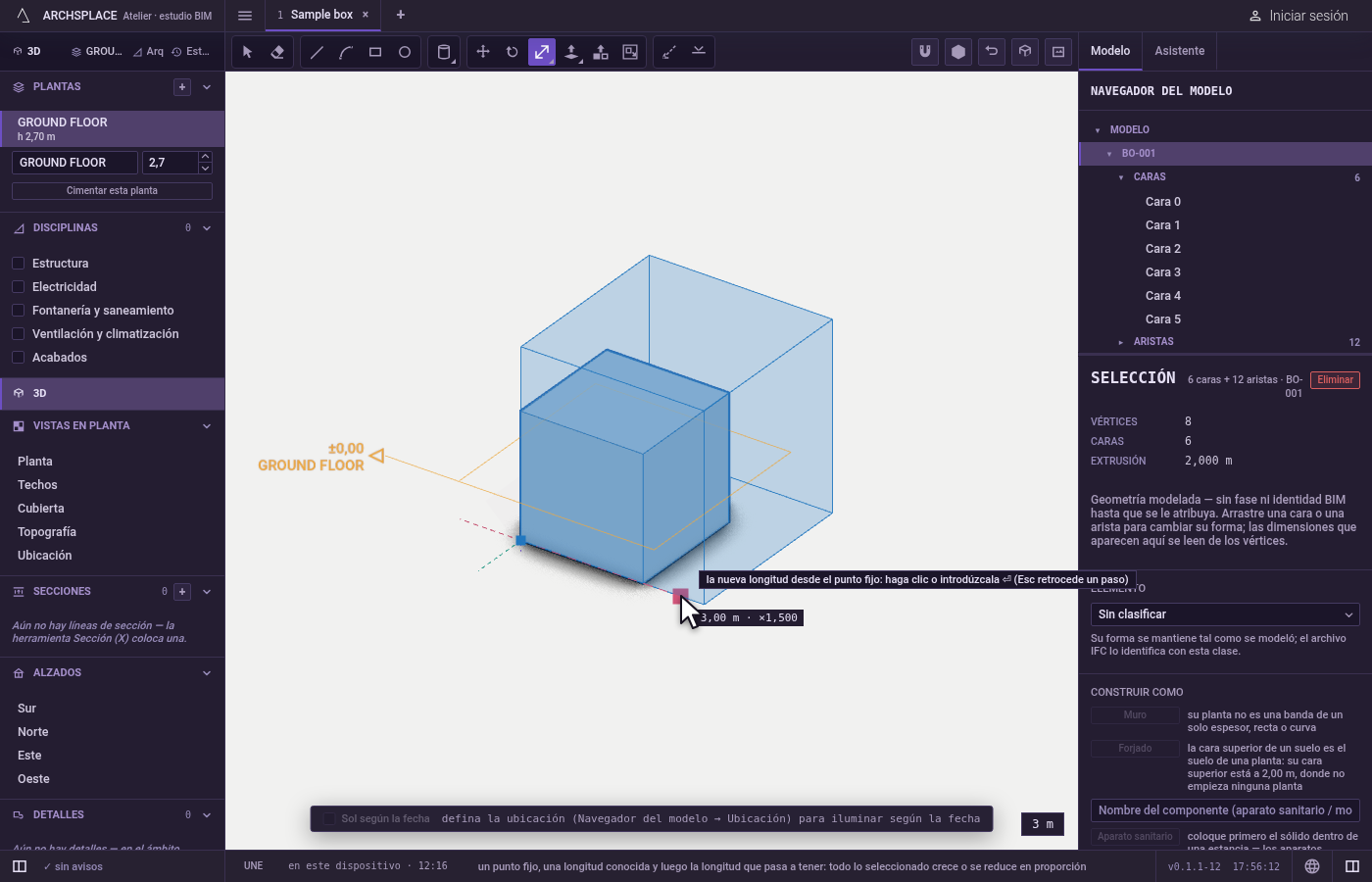

Dé la nueva longitud. Aléjese del punto fijo y haga clic donde termina la nueva longitud, o escriba la longitud y pulse Intro. La lectura da la longitud y el factor que resulta. Mantenga pulsada Ctrl (⌘ en Mac) en el último clic o al pulsar Intro para conservar el original y cambiar el tamaño de una copia.

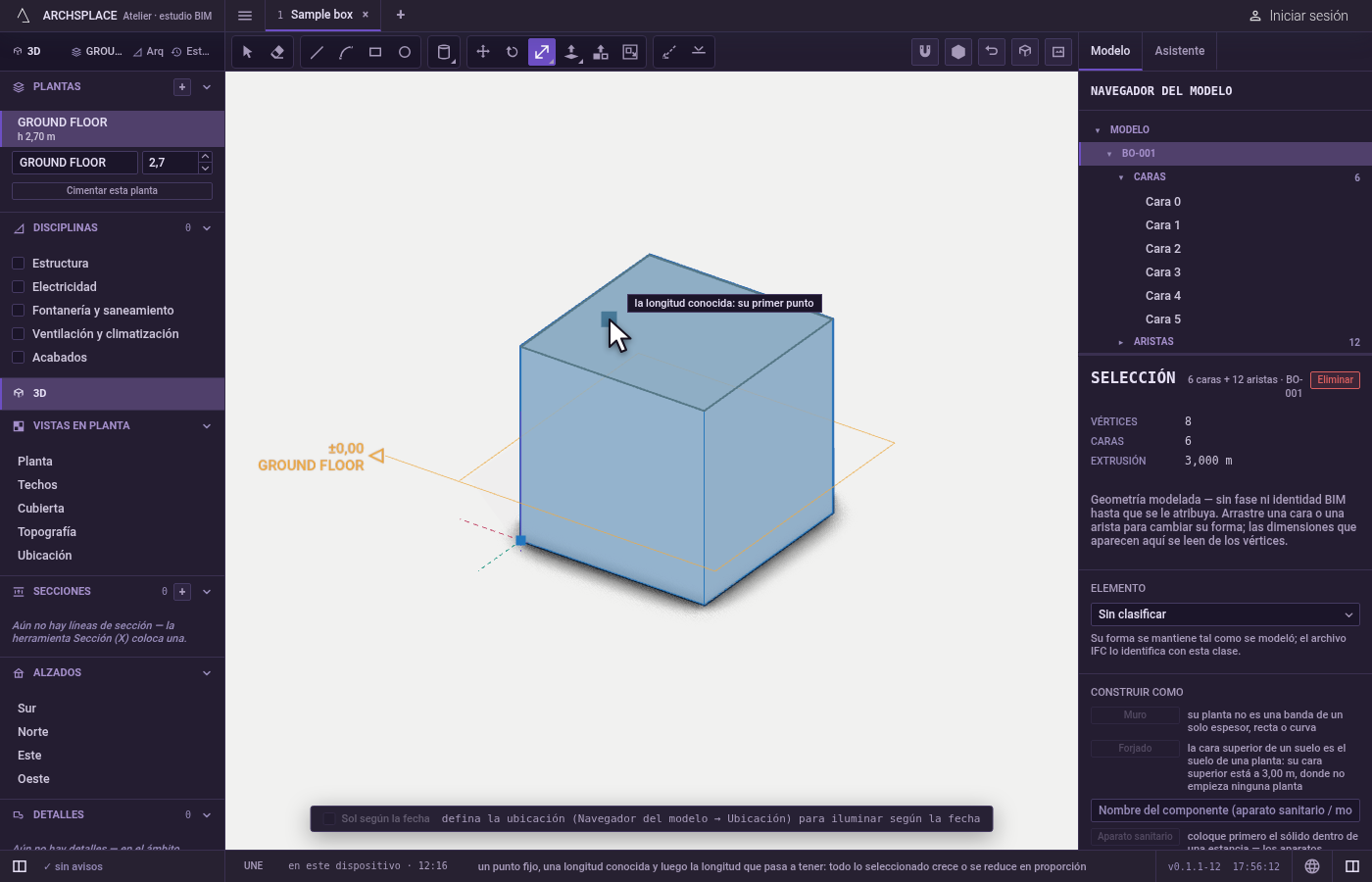

Retroceda si lo necesita. Esc retrocede punto a punto: la nueva longitud, el segundo punto de la longitud conocida, su primer punto y luego el punto fijo.

Qué rechaza

Nada que escalar. Un primer clic sin nada seleccionado y sin nada bajo el puntero le pide que seleccione lo que quiere escalar, o que apunte a ello.
Una longitud conocida nula. Sus dos puntos deben ser distintos; el mismo punto dos veces lo indica.
Una altura para los elementos que se apoyan en una planta. Los muros, los pilares, las vigas y las escaleras solo cambian en planta; su altura sigue siendo la de su planta.

Qué escribe en el contrato

Un paso que se puede deshacer cambia el tamaño de todo lo seleccionado respecto al punto fijo: los sólidos y las líneas sueltas reciben sus nuevos puntos, la colocación de un componente guarda su nueva escala, y los muros y los elementos unidos a ellos cambian en planta como los cambia el propio Escalar de la planta. Con Ctrl, el original se queda y se añade la copia con el nuevo tamaño.

Relacionado

Preguntas frecuentes

¿Cómo corrijo un modelo importado que ha llegado con un tamaño equivocado?

Selecciónelo, tome Escalar (escriba S y luego C), haga clic en un punto fijo, haga clic en los dos extremos de una arista cuya longitud real conozca, escriba esa longitud real y pulse Intro. Todo el modelo cambia de tamaño para que esa arista mida lo que ha escrito.

¿Qué diferencia hay con la herramienta Transformar?

Escalar cambia el tamaño con el mismo factor en todas las direcciones, calculado a partir de una longitud que mide en el modelo. Transformar estira con tiradores, en una, dos o tres direcciones a la vez, y puede hacer simetrías.

¿Puede Escalar conservar el original y cambiar el tamaño de una copia?

Sí. Mantenga pulsada Ctrl en el último clic, o al pulsar Intro, y el original se queda mientras se añade una copia con el nuevo tamaño.
