Unidad exterior
Unidad exterior coloca con un clic en un muro exterior la unidad exterior del aire acondicionado; cuando la fase ya tiene una, un clic la desplaza ahí. Las líneas frigoríficas y el condensado de cada unidad interior van entonces por sí solos hasta la unidad exterior más cercana.
Qué es
La unidad exterior es adonde van las líneas del aire acondicionado. Su herramienta la coloca una vez y después la desplaza: el primer clic en un muro la coloca, y cada clic posterior desplaza la unidad exterior de la fase en la que dibuja hasta el muro en el que hace clic. Con Ctrl pulsada, un clic añade otra. La unidad es la de su plantilla, como una unidad exterior de 8 kW en un proyecto con la plantilla española.
Cada unidad interior, ya sea un split de pared, un cassette de techo o un equipo por conductos, recibe servicio de la unidad exterior más cercana, cada una con su propio par de líneas frigoríficas y su propio condensado. Una unidad situada en la misma fachada atraviesa directamente el muro que tiene detrás; cualquier otra cruza el plénum del techo de su planta hasta el muro de la unidad exterior, lo atraviesa y baja por la fachada. Nada de ello se guarda: desplace la unidad exterior y las líneas se vuelven a trazar.
Cuándo usarlo
- Para colocar en una fachada la unidad exterior de un sistema de split.
- Para llevarla a otro muro y acortar las líneas.
- Para añadir una segunda unidad exterior para un ala alejada de la vivienda.
Los pasos

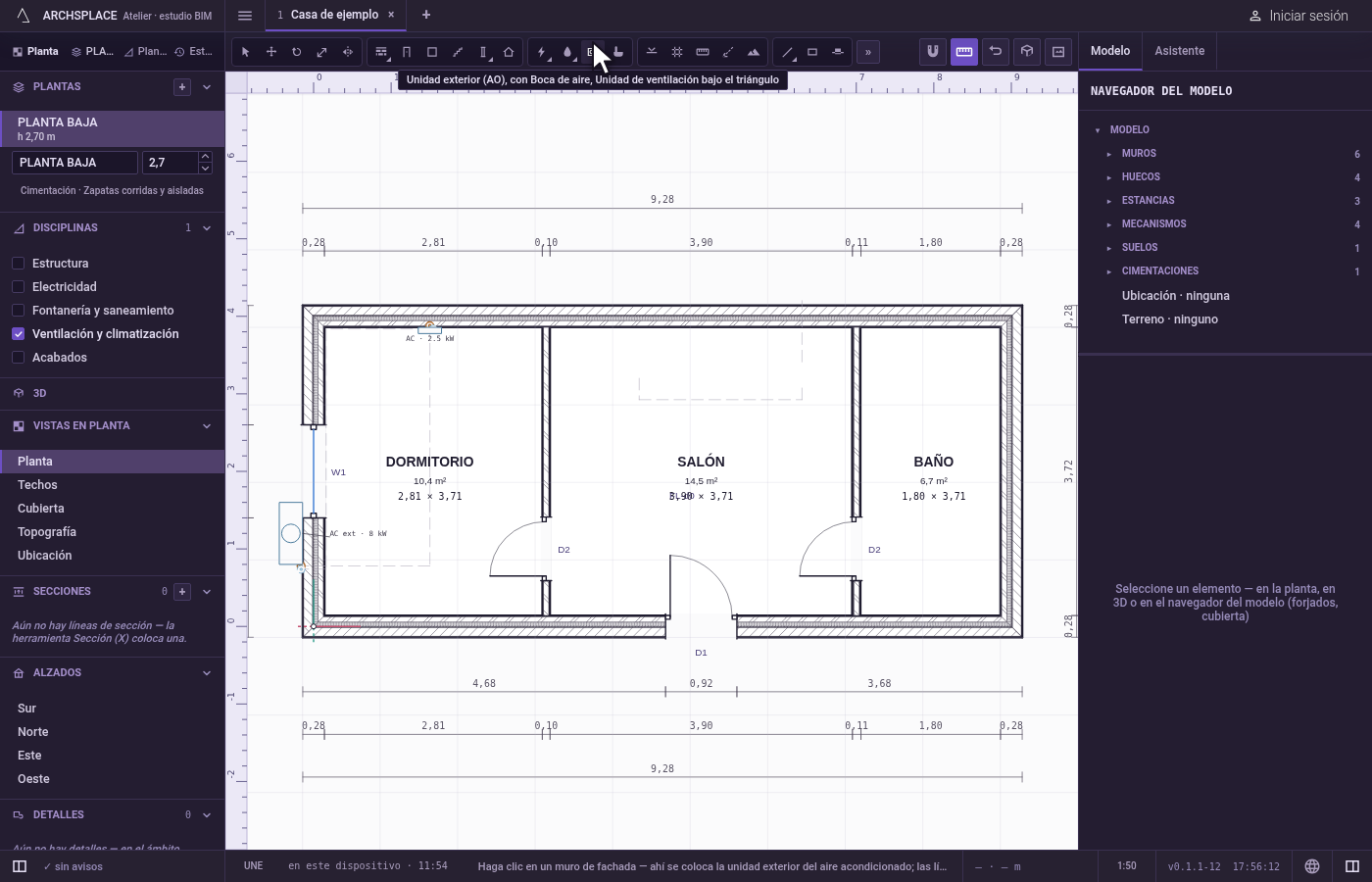

Tome la herramienta. Escriba rápidamente
Ay luegoO, o elíjala en la barra de herramientas, donde comparte botón con la boca de aire y la unidad de ventilación. La barra de estado le indica que haga clic en un muro exterior.

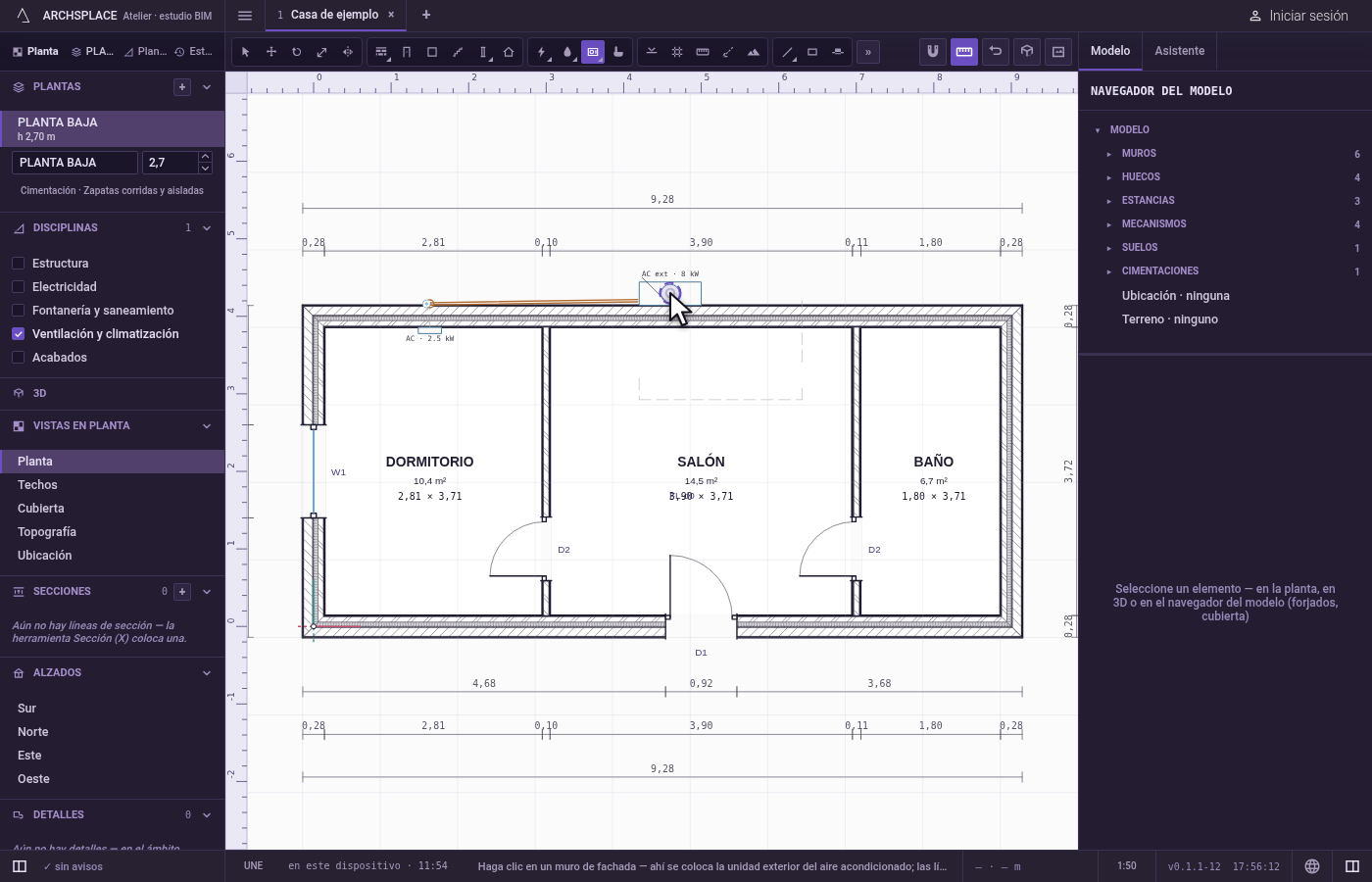

Haga clic en un muro exterior. Haga clic sobre el muro o a menos de unos 60 cm de él, por el lado exterior. Si todavía no hay ninguna unidad exterior en esta fase, se coloca ahí. Si hay una o varias, la más cercana de esta planta se desplaza ahí (la primera, si no hay ninguna en esta planta), y todas las líneas la siguen.
Añada otra con Ctrl. Mantenga pulsada
Ctrl(⌘en Mac) al hacer clic: se coloca una unidad exterior nueva.
Qué rechaza
- Un clic lejos de cualquier muro. A más de unos 60 cm de cualquier muro, no se coloca ni se desplaza nada.
- Nada respecto al lado del muro. La herramienta no comprueba que el muro en el que hace clic sea exterior: asegúrese de que lo es.
Qué escribe en el contrato
Un paso, que se anula con un solo Deshacer. La primera unidad, y cada unidad añadida con Ctrl, añade una entrada de mecanismo: el tipo unidad exterior, su muro, su distancia a lo largo de él, su cara y su fase. Un desplazamiento cambia solo el muro, la distancia y la cara de la unidad desplazada. Las líneas, sus diámetros y los condensados nunca se escriben: se calculan cada vez que se construye el proyecto.
Conceptos
Preguntas frecuentes
¿Cómo se conectan las unidades interiores a la unidad exterior?
Cada unidad interior recibe servicio de la unidad exterior más cercana, con su propio par de líneas frigoríficas y su propio condensado, trazados por el plénum del techo y por el muro, y bajando por la fachada hasta la unidad.
¿Puede una vivienda tener dos unidades exteriores?
Sí. Mantenga pulsada Ctrl (Comando en Mac) al hacer clic para añadir otra. Cada unidad interior recibe entonces servicio de la más cercana.
