Secciones y alzados

Las secciones y los alzados son dibujos que el estudio calcula a partir del modelo. Nunca los dibuja línea a línea: cada vez que cambia el modelo, la sección o el alzado se vuelven a dibujar a partir de él, de modo que un muro que desplaza en la planta se desplaza a la vez en todas las secciones.

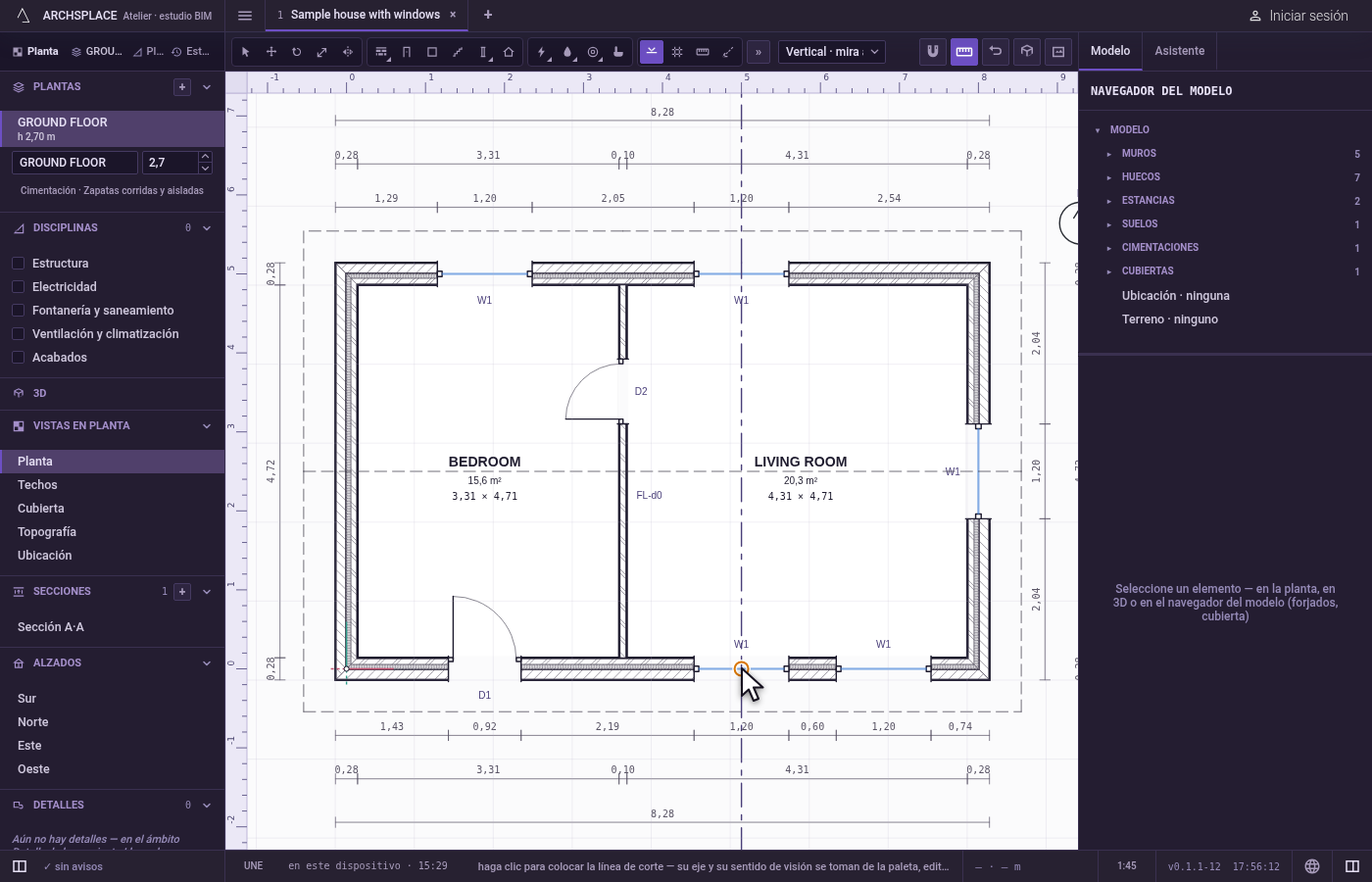

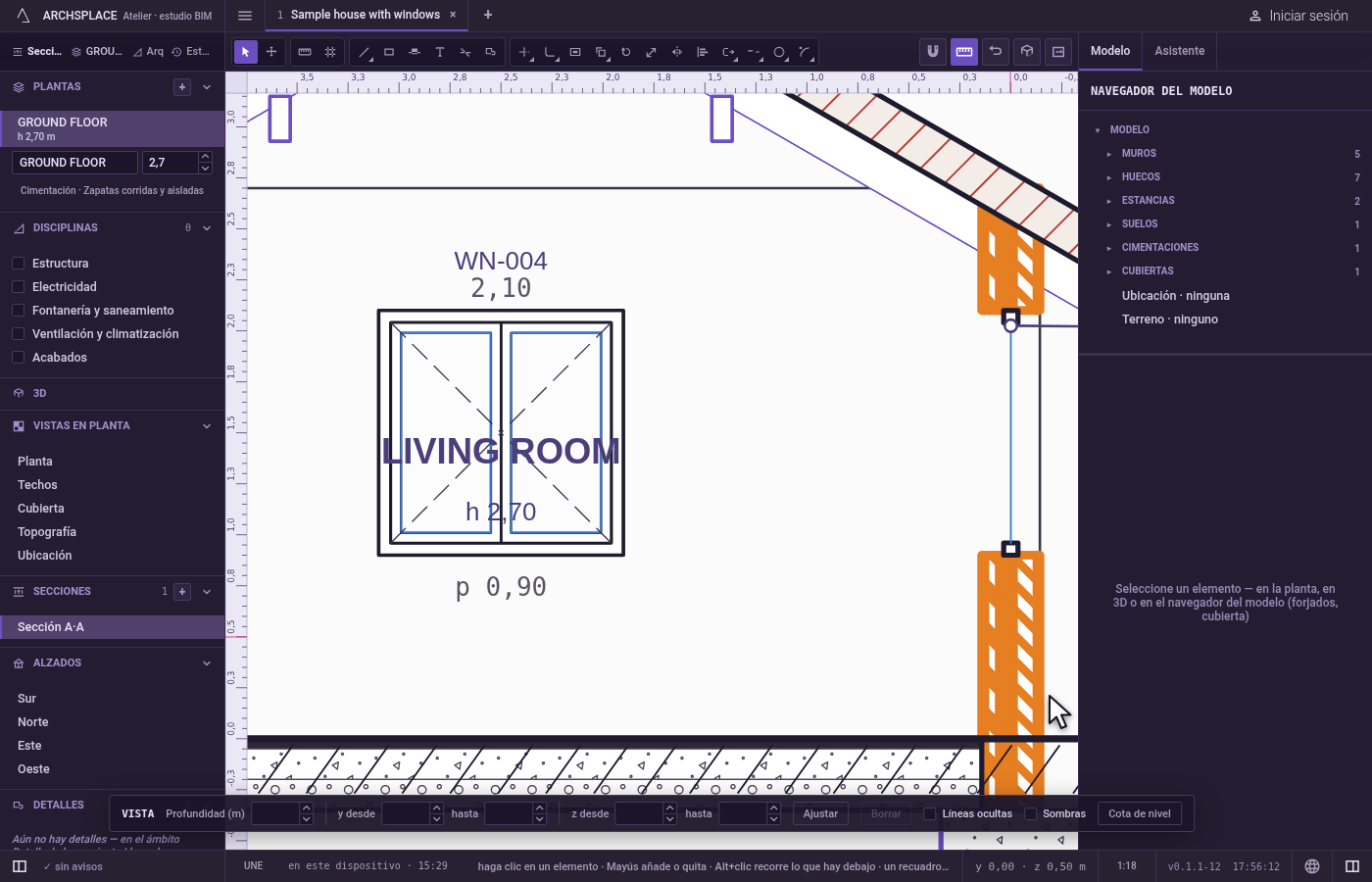

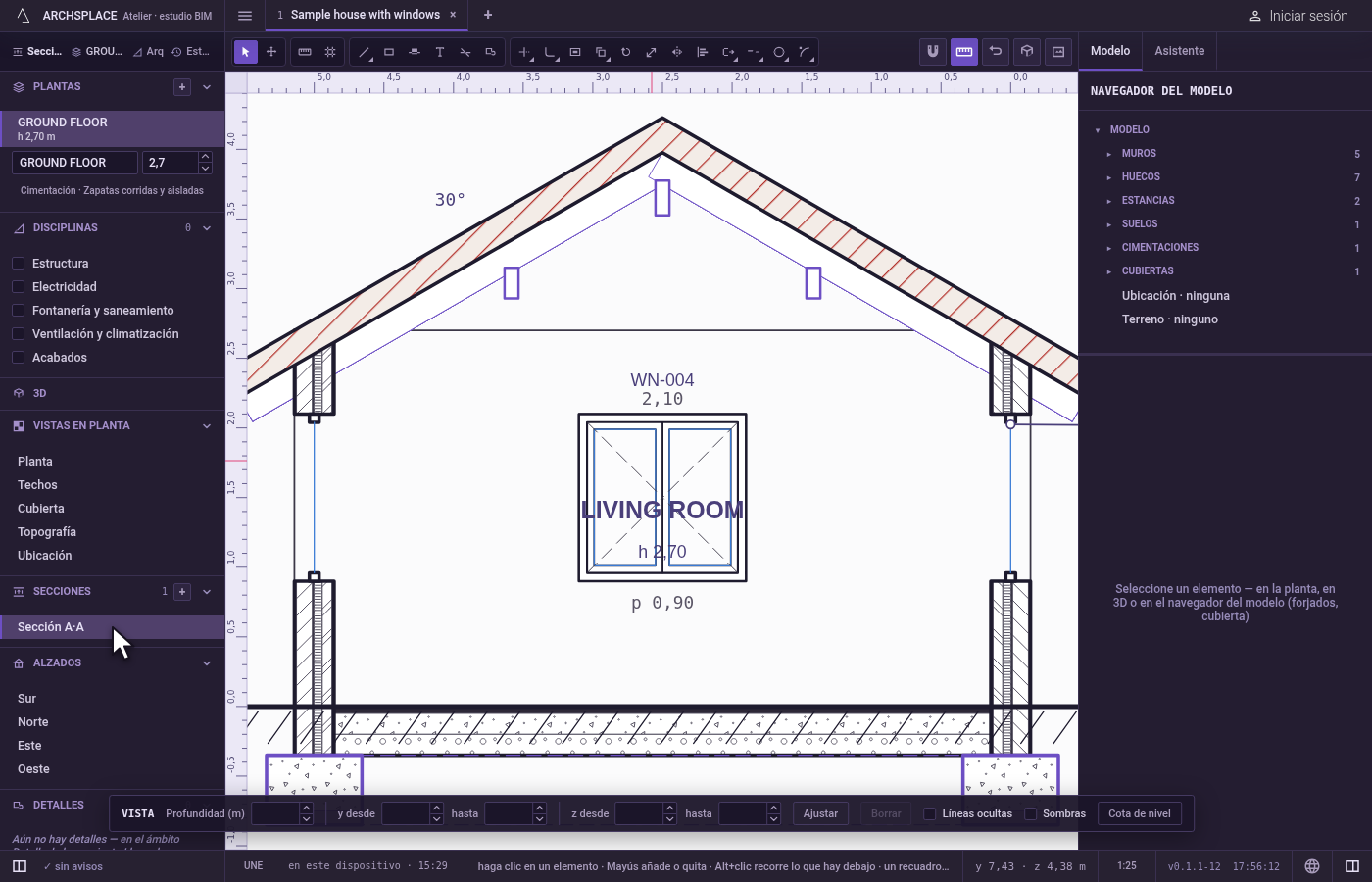

Una sección parte de una línea de corte en la planta. Cada muro que atraviesa el plano vertical se corta exactamente donde el plano pasa por su huella, con el ángulo que tenga el muro, y sus capas se dibujan una junto a otra, cada una con el rayado que su plantilla da a ese material. Los forjados se cortan según su contorno real a esa profundidad, de modo que un forjado en L cortado por uno de sus brazos tiene el ancho de ese brazo. Las zapatas también se cortan por sus capas, y el terreno que atraviesa el plano es un perfil seccionado bajo todo lo demás, rayado como tierra o como roca. Más allá del plano, las caras que quedan frente al ojo se dibujan en proyección y con sombreado, como en un alzado: el exterior del edificio donde el plano queda fuera de él, el revestimiento de las estancias donde mira hacia ellas, con las caras más profundas pintadas primero para que nada se vea a través de lo que tiene delante.

Un alzado es el edificio visto de frente desde un lado. Los cuatro alzados, norte, sur, este y oeste, existen siempre. Cada uno dibuja las caras que miran hacia su lado, con el ancho de la hoja exterior de la planta, recorta lo que oculta una cubierta situada delante de un muro, y dibuja el terreno cercano sobre la fachada por debajo de la rasante y el terreno lejano por detrás del edificio.

Los dos tipos de dibujo se acotan igual que las plantas. Bajo el dibujo, unas cadenas de cotas dan los huecos y los machones, los muros de cara a cara y el ancho total. A la derecha, la cota de cada planta, los forjados, los apoyos y las coronaciones de las cubiertas, y la altura total. Una sección da además los alféizares y los dinteles de los huecos que corta. Los ejes perpendiculares a la vista atraviesan el dibujo con su burbuja encima, las demás secciones que cruzan la vista se dibujan como su línea de trazo y punto con su letra, y el dibujo nombra los huecos, las estancias que corta y las plantas en sus cotas.

• Para comprobar cómo se encuentran muros, forjados, cubierta y terreno, con todas las capas de cada muro a la vista.
• Para enseñar una fachada a un cliente, con sus huecos, sus cubiertas y el terreno delante.
• Para preparar las secciones y los alzados de un juego de planos, recortados a lo que necesita cada hoja.

El dibujo en sí nunca se escribe: se calcula a partir del modelo cada vez que se muestra. Lo que guarda el contrato es dónde está cada sección y cómo se recorta cada vista.

La herramienta Sección añade una entrada a la lista stations del contrato: su eje, dónde está en metros, su letra y hacia dónde mira.

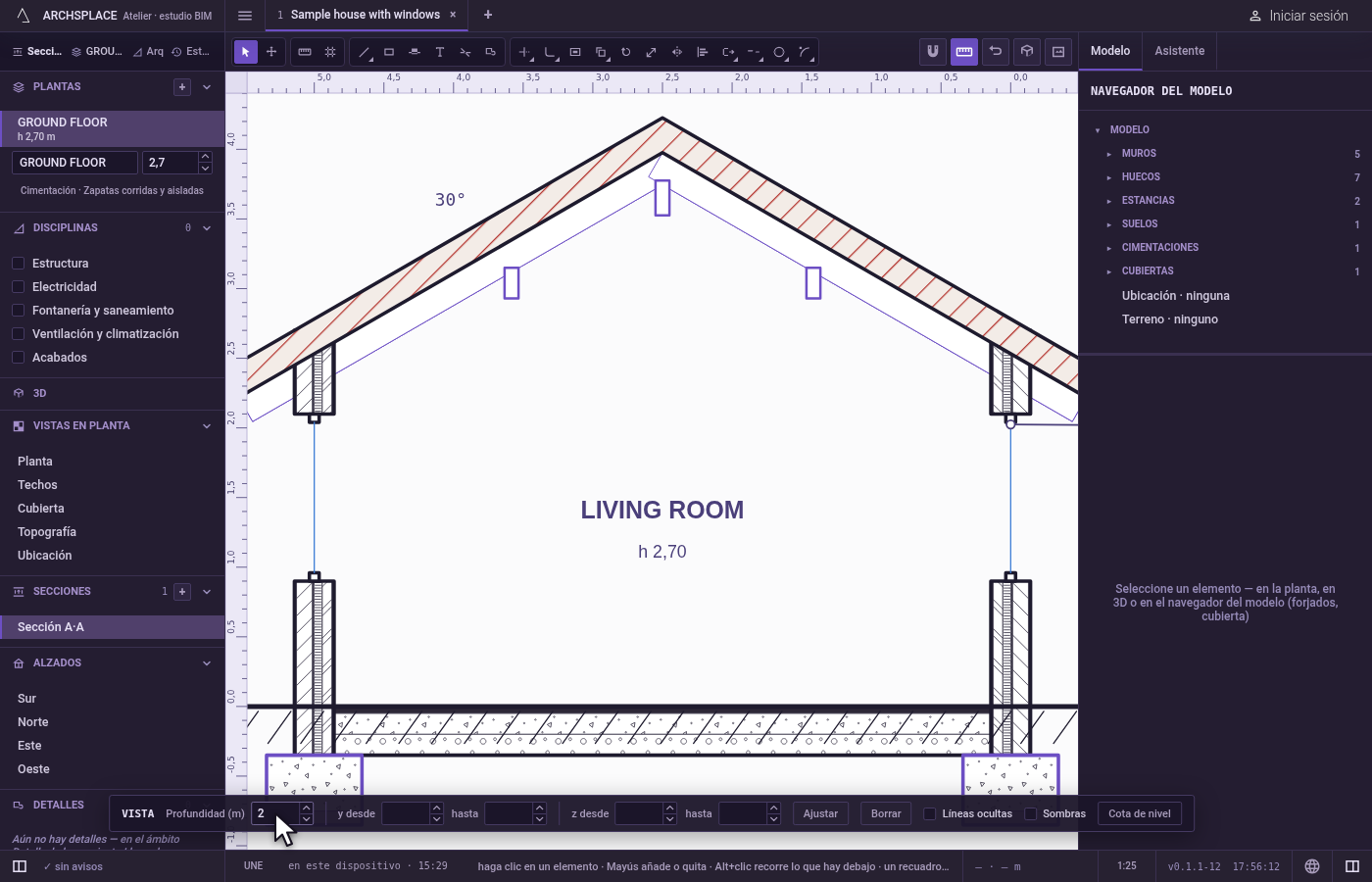

El recorte y las opciones de la vista se escriben en esa misma entrada: depth, span (dos valores a lo largo de la línea de corte), heights (dos alturas absolutas), hidden: true, shadows: true y spots, cada uno un punto [u, z] a lo largo de la línea de corte y hacia arriba. Un alzado guarda las mismas claves en elevations, según su lado: { "elevations": { "S": { "depth": 6, "hidden": true } } }. Un alzado sin nada propio no se escribe, y Borrar quita depth, span y heights.
