Arco por radio
Arco por radio dibuja en el editor de bocetos un arco real entre un inicio y un final en los que hace clic, con el radio que escribe o que fija el puntero, curvándose hacia el lado en el que está el puntero. Siempre da el arco más corto, como máximo una semicircunferencia.
Qué es
Arco por radio dibuja un arco entre dos puntos que usted da, con un radio dado. De los arcos de ese radio que unen los dos puntos, dibuja el más corto, que se curva hacia el lado en el que está el puntero. El radio sale del puntero, como su distancia al punto medio de la línea entre los dos puntos, o de un número que escribe.
Como el radio nunca puede ser menor que la mitad de la distancia entre los extremos, el arco más lleno que dibuja es una semicircunferencia; un radio mayor da un arco más rebajado.
Cuándo usarlo
- Para dibujar un arco rebajado de un radio conocido sobre un hueco.
- Para unir dos puntos con una curva suave de un radio fijado.
Los pasos

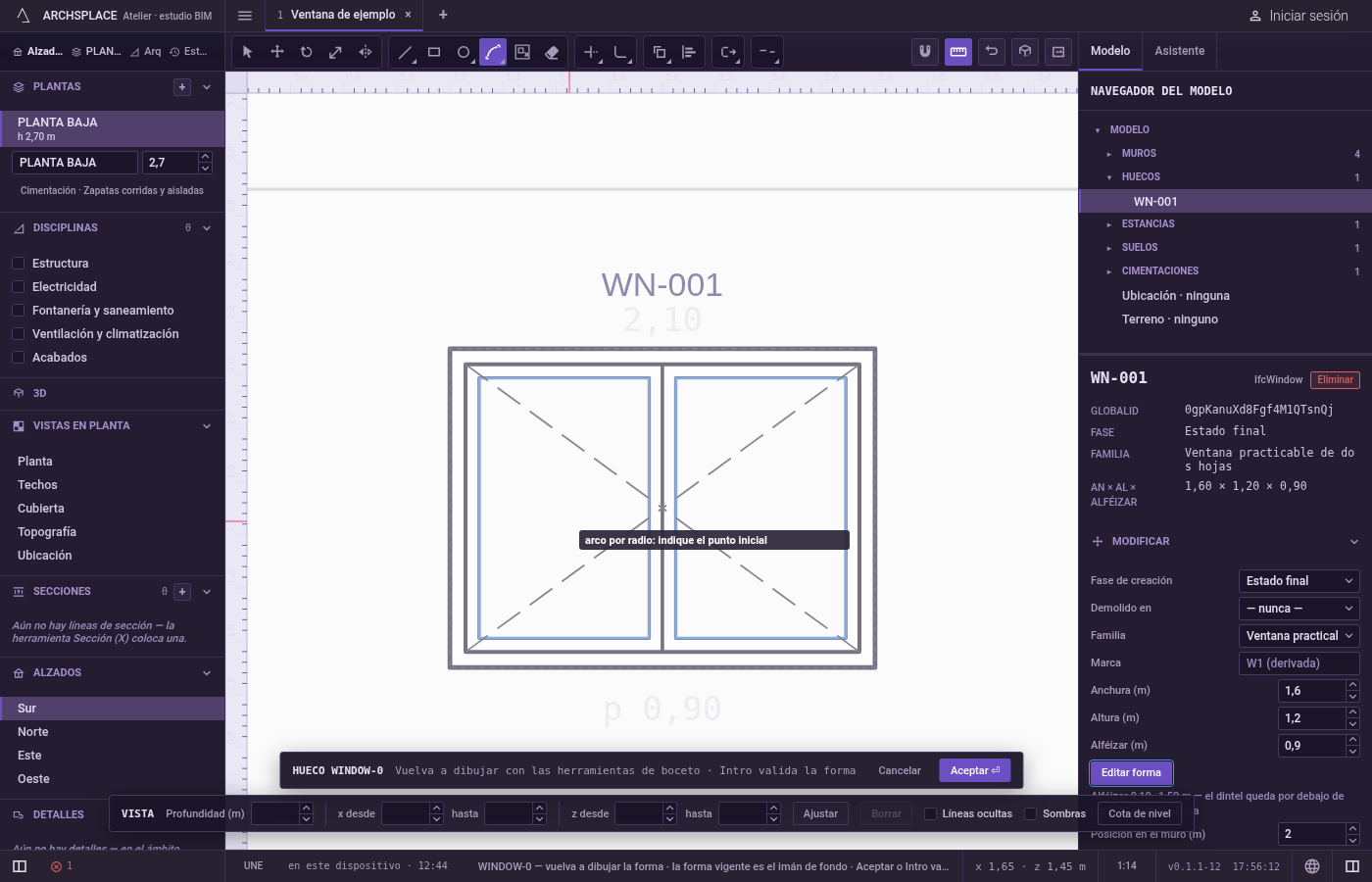

Active Arco por radio. En el editor de bocetos (consulte Seleccionar para las formas de entrar), escriba rápidamente
Ay luegoS, o haga clic en Arco por radio en la barra de herramientas del editor. La indicación junto al cursor dice arco por radio: indique el punto inicial.

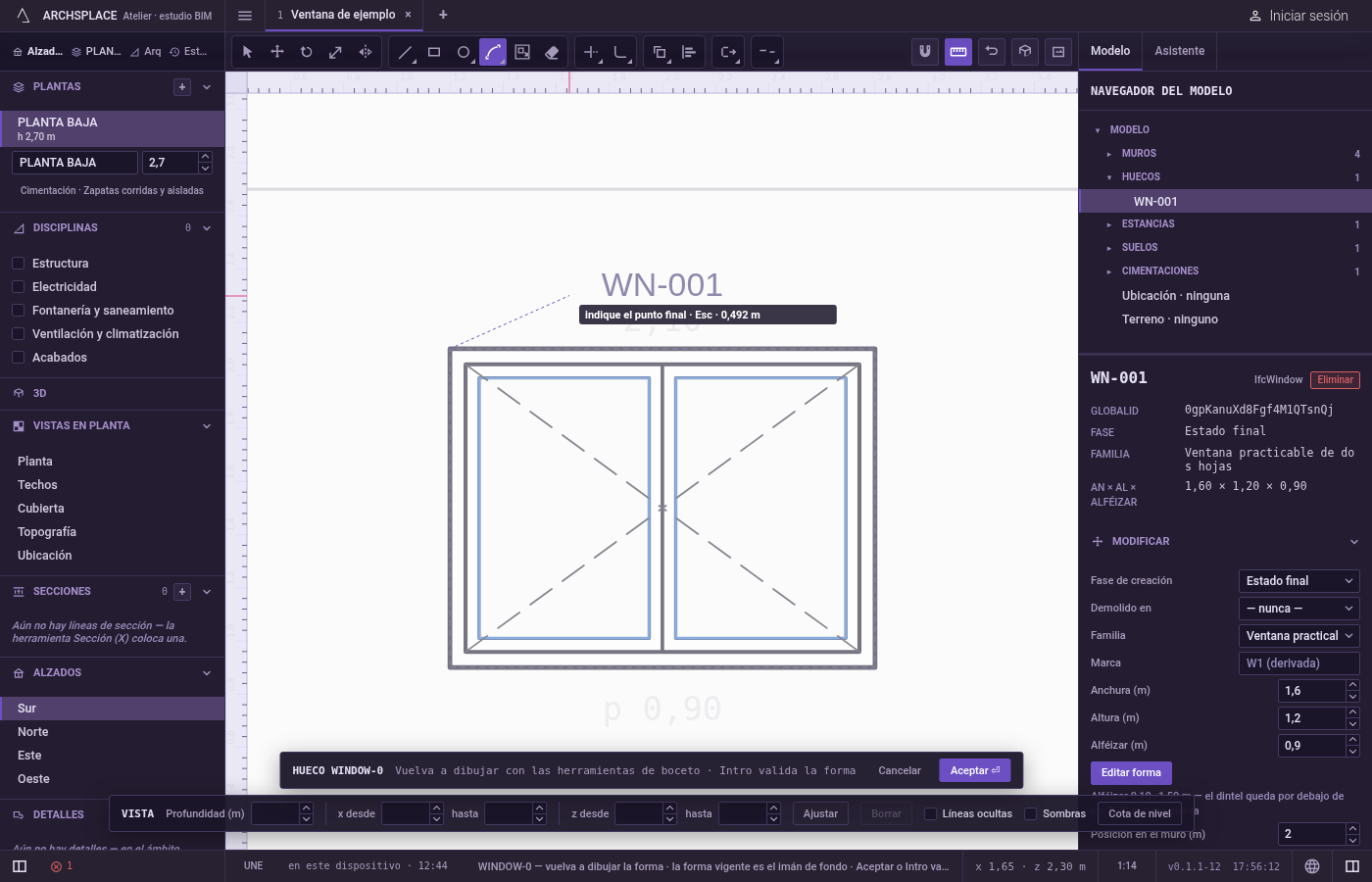

Haga clic en el inicio. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista. También puede escribirlo como
x;ydesde el origen del editor, el centro del hueco a ras de suelo o el origen de la planta.

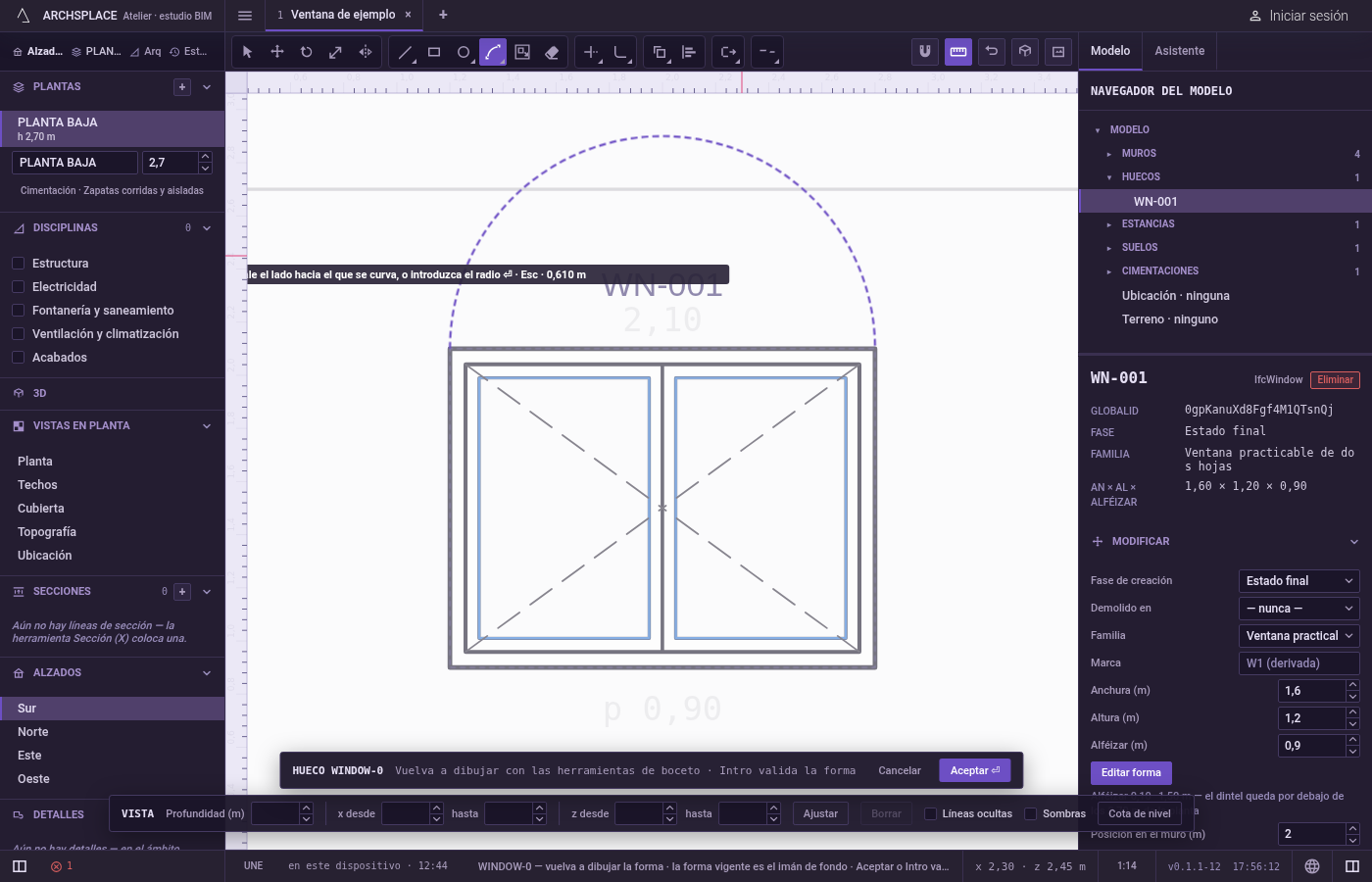

Haga clic en el final. Se ajusta del mismo modo, y se puede escribir como un punto, por ejemplo
@1.2;0desde el inicio.

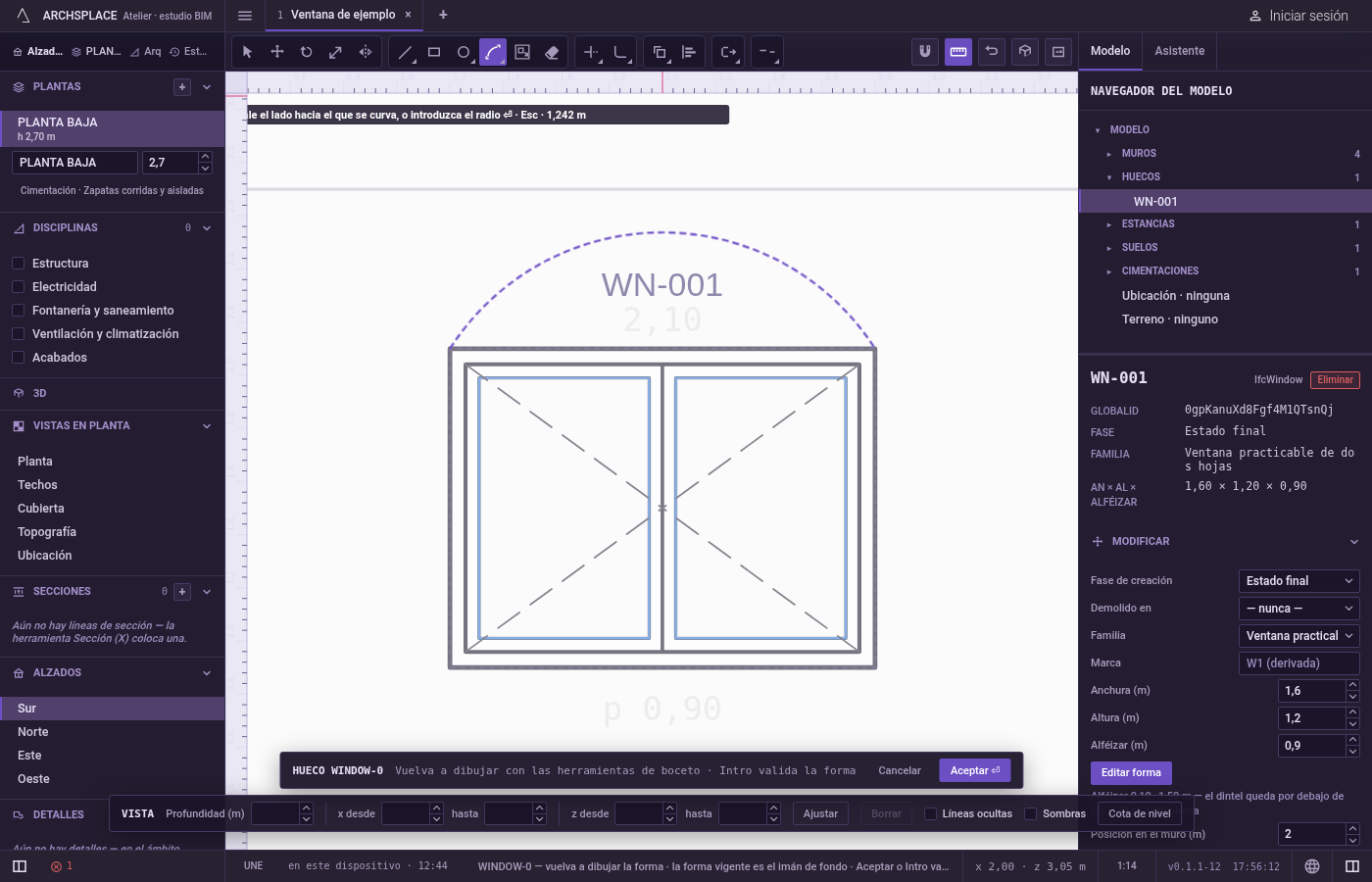

Señale el lado y el radio. El arco sigue al puntero, curvándose hacia él. La distancia del puntero al punto medio de la cuerda es el radio, así que un puntero cerca del punto medio da una semicircunferencia y uno más alejado da un arco más rebajado. Haga clic para dibujarlo.

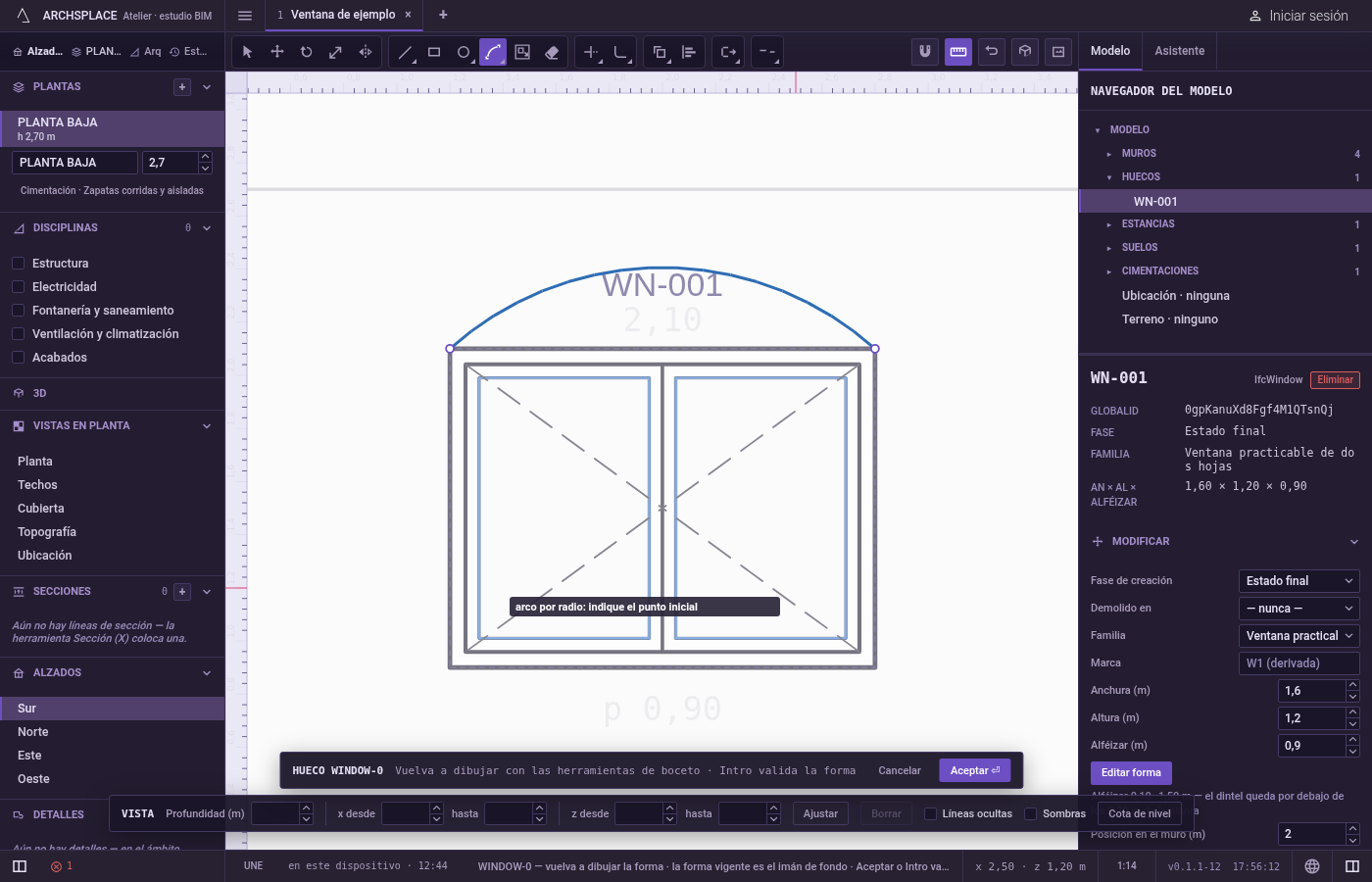

O escriba el radio. Mantenga el puntero en el lado hacia el que debe curvarse el arco, escriba el radio en las unidades del proyecto y pulse
Intro.

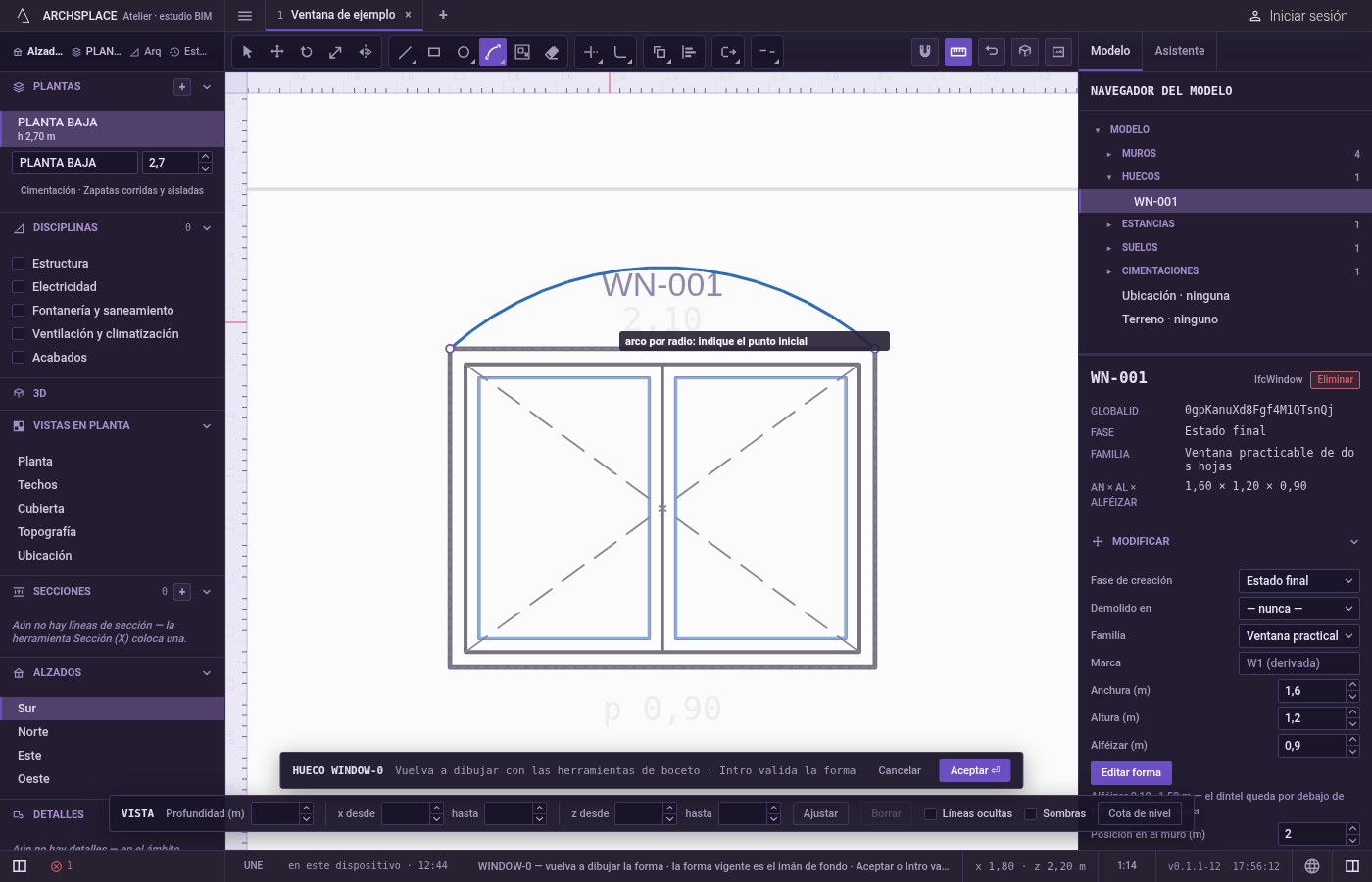

Siga trabajando. El arco se dibuja y queda seleccionado, y la herramienta espera el siguiente.
Escdescarta los puntos dados y luego vuelve a Seleccionar.
Qué rechaza
- Un radio menor que la mitad de la cuerda. Ningún arco de ese radio une los dos extremos, y la indicación dice ese punto no forma ninguna figura.
- Un final sobre el inicio. Una cuerda sin longitud no da ningún arco, y se rechaza del mismo modo.
- Más de una semicircunferencia. Siempre se dibuja el arco más corto. Use Arco o Arco por centro para un arco mayor.
- Un radio escrito demasiado pronto. El radio solo se toma después del final. Un número solo escrito antes no hace nada.
Qué escribe en el contrato
Nada hasta que pulse Aceptar. Cada arco es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.
Un arco solo cierra un contorno junto con sus otras líneas. Se convierte en una curvatura, el tercer número del punto donde empieza. Una ventana de 1,2 metros de ancho bajo un arco rebajado de radio 1,5:
Relacionado
Preguntas frecuentes
¿Cómo dibujo un arco rebajado de 1,5 metros de radio sobre un hueco de 1,2 metros?
Escriba rápidamente A y luego S, haga clic en las dos esquinas superiores del hueco, sitúe el puntero por encima de ellas, escriba 1.5 y pulse Intro.
¿Por qué se rechaza el radio que he escrito?
Es menor que la mitad de la distancia entre los dos extremos, así que ningún arco de ese radio puede unirlos. La mitad de la distancia da una semicircunferencia; cualquier valor mayor da un arco más rebajado.
¿Puedo obtener más de una semicircunferencia?
No. Arco por radio siempre da el arco más corto. Use Arco o Arco por centro para uno mayor.
