Terreno
Terreno dibuja por sus esquinas el límite de la parcela levantada, traza dentro una malla de levantamiento y abre el terreno para que escriba la cota medida de cada punto. El terreno se mide, nunca se modela: su forma sale solo de esas cotas.
Qué es
Terreno replantea el suelo sobre el que se levanta el edificio. Hace clic en las esquinas de la parcela que se ha levantado, y el estudio traza dentro una malla de levantamiento, con la separación de la malla (un metro salvo que la cambie en el panel del terreno), en la que cada punto espera la cota medida en él. El terreno se abre entonces para esas lecturas. El terreno se mide, nunca se modela: su superficie, sus curvas de nivel en las plantas y su sólido en 3D salen todos de las cotas que escribe.
El terreno vive en la planta Topografía: tomar la herramienta abre esa planta del nivel, y las lecturas aparecen ahí como pequeñas cruces con sus cifras.
Cuándo usarlo
- Para empezar el emplazamiento de un proyecto a partir de un levantamiento.
- Para volver a dibujar el límite de la parcela cuando el levantamiento abarca más terreno.
Los pasos

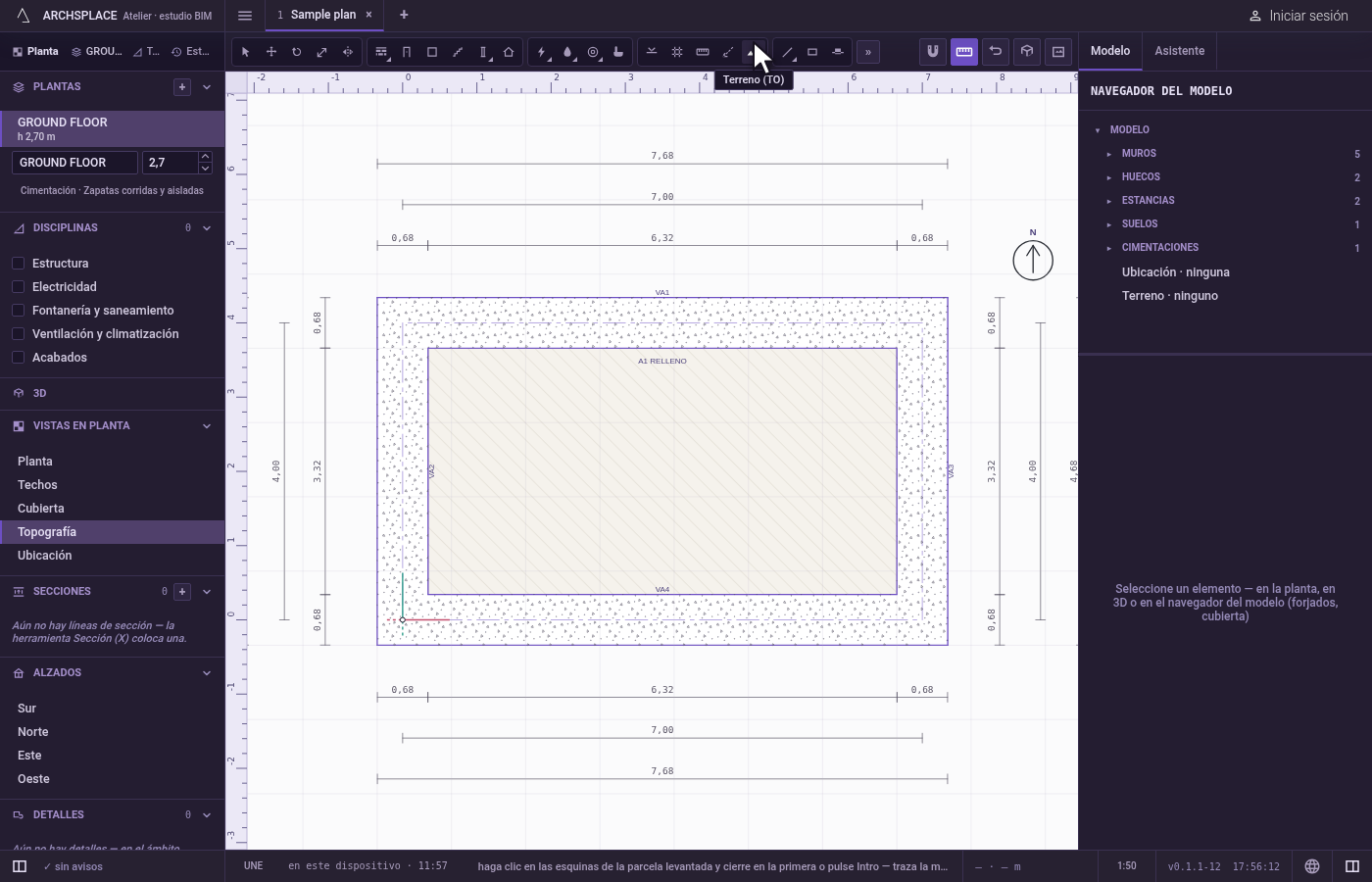

Tome la herramienta. Escriba rápidamente
Ty luegoO, o haga clic en el botón Terreno. La planta pasa a Topografía. La barra de estado le indica que haga clic en las esquinas de la parcela levantada y que cierre en la primera o pulse Intro.

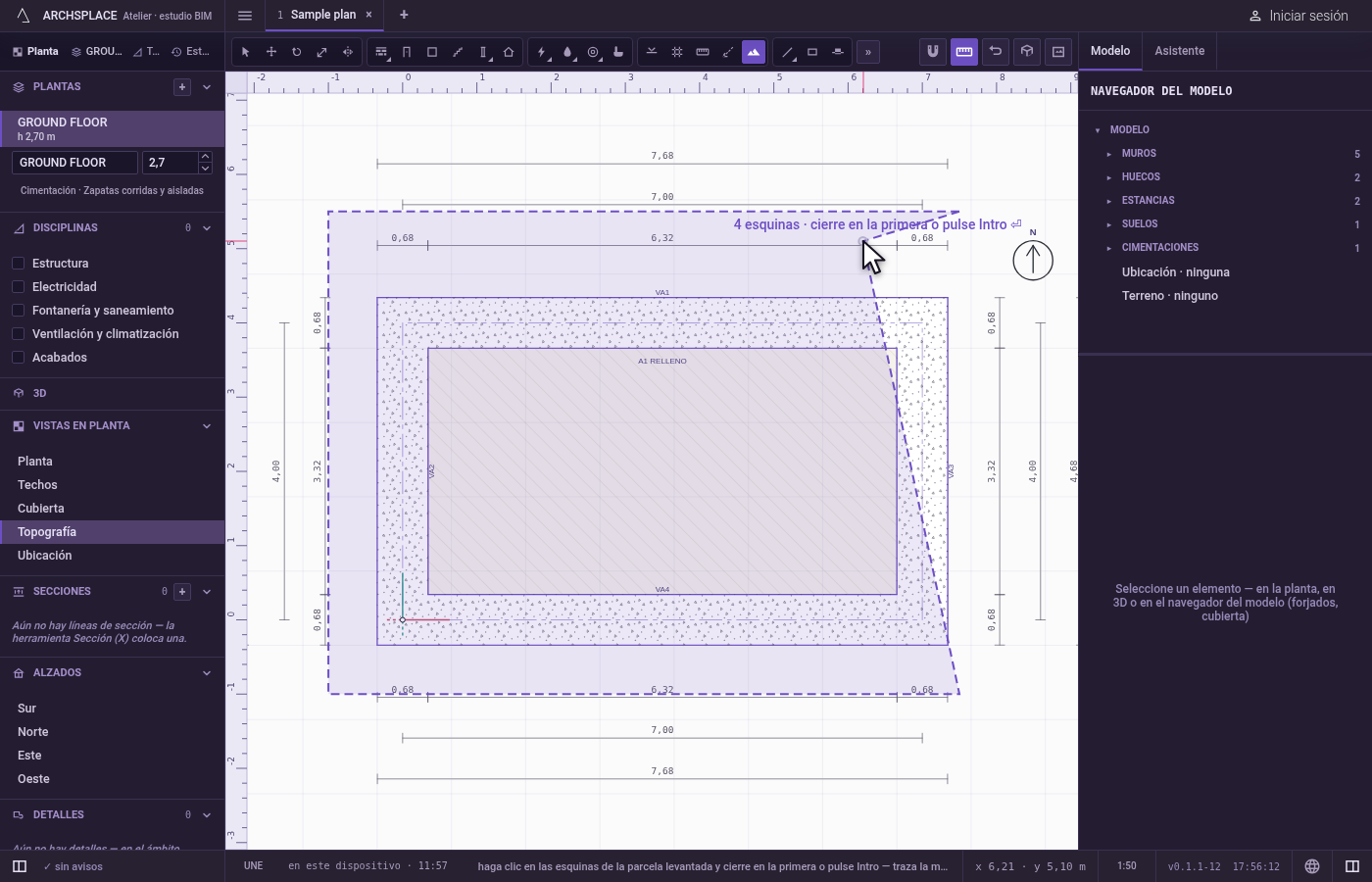

Haga clic en las esquinas. Haga clic en cada esquina de la parcela; el imán fija los clics en los puntos a su alcance, incluidas las lecturas ya medidas, y Mayús, o F8 mientras esté activada, mantiene un borde horizontal o vertical. Escribir una longitud y pulsar Intro coloca la siguiente esquina a esa distancia hacia el cursor. La etiqueta junto al cursor cuenta las esquinas.

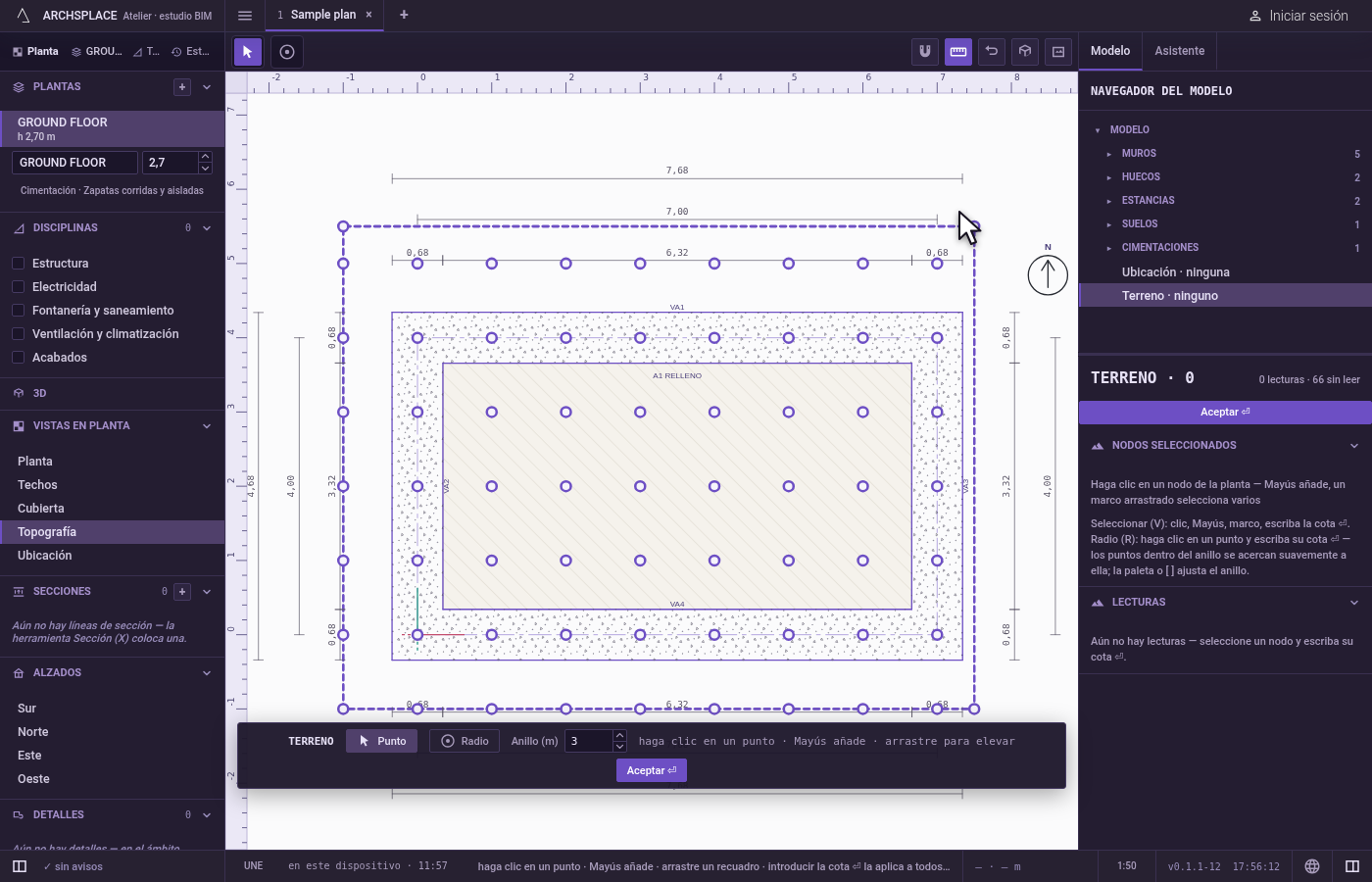

Cierre la parcela. Vuelva a hacer clic en la primera esquina, o pulse Intro cuando haya tres o más. La malla de levantamiento se traza dentro de la parcela, el terreno queda seleccionado y se abre su editor.

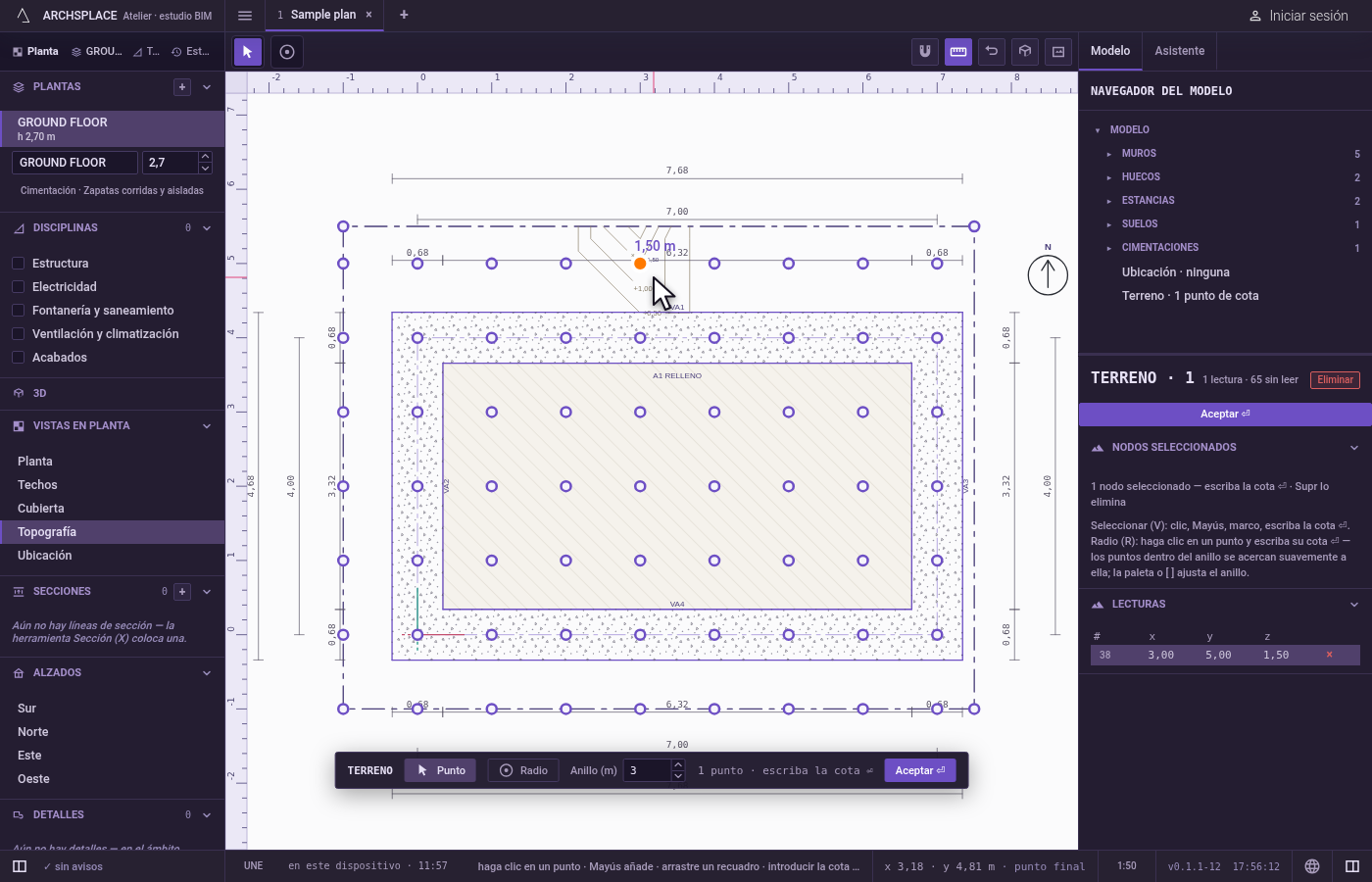

Escriba las cotas. En el editor del terreno, haga clic en un punto y escriba su cota medida, y luego pulse Intro; Mayús y un clic, o un recuadro, toman varios puntos para una misma cota. Un clic en un espacio vacío añade un punto donde se midió. Intro o Esc para salir del editor.
Qué rechaza
- Una parcela de dos esquinas. Intro no hace nada hasta que hay tres esquinas, y Esc descarta las esquinas marcadas hasta el momento.
- Dos esquinas en una. Un clic a menos de 12 cm de la última esquina no añade nada.
- Mover el terreno. El terreno no se puede desplazar ni girar en bloque: sus puntos están donde se midieron, y se editan uno a uno en su editor.
Qué escribe en el contrato
Un paso, que se anula con un solo Deshacer: las esquinas de la parcela en metros y los puntos de la malla de levantamiento trazada dentro con su separación, cada uno sin cota hasta que escriba una. Mientras tanto, un punto sin lectura queda a la cota que fija el panel del terreno para los puntos sin lectura. Se conservan los puntos medidos antes. La superficie, las curvas de nivel y el sólido nunca se escriben: se calculan a partir de los puntos cada vez que se construye el proyecto.
Conceptos
Relacionado
Preguntas frecuentes
¿Cómo doy forma al terreno?
Escribiendo la cota medida de sus puntos. Después de cerrar la parcela, el terreno se abre con su malla de levantamiento: haga clic en un punto, o en varios con Mayús o con un recuadro, escriba la cota y pulse Intro.
¿Por qué la planta pasa a Topografía?
El terreno vive en la planta Topografía. Tomar la herramienta Terreno, o seleccionar el terreno, abre esa planta por sí solo.
