Rectángulo

Rectángulo dibuja en el editor de bocetos un contorno cerrado de cuatro lados de una esquina a la opuesta, con dos clics, un arrastre o una anchura y una altura escritas. Sus lados siempre siguen los dos ejes del editor: a lo ancho y hacia arriba en una fachada, según x e y en una planta.

Qué es

Rectángulo dibuja un contorno cerrado de cuatro lados de una esquina a la opuesta. Los lados siempre siguen los dos ejes del editor: a lo ancho del muro y hacia arriba en una fachada, según x e y en una planta. Mientras elige la segunda esquina, el rectángulo se dibuja relleno y la indicación muestra su anchura y su altura.

Cuándo usarlo

Para empezar la forma de una ventana o una puerta por su marco simple, antes de añadir un arco o achaflanar una esquina.
Para dibujar una zona de patrón rectangular, como una alfombra de baldosas en el centro de un suelo.
Para trazar una caja que otras herramientas recortarán, empalmarán o achaflanarán.

Los pasos

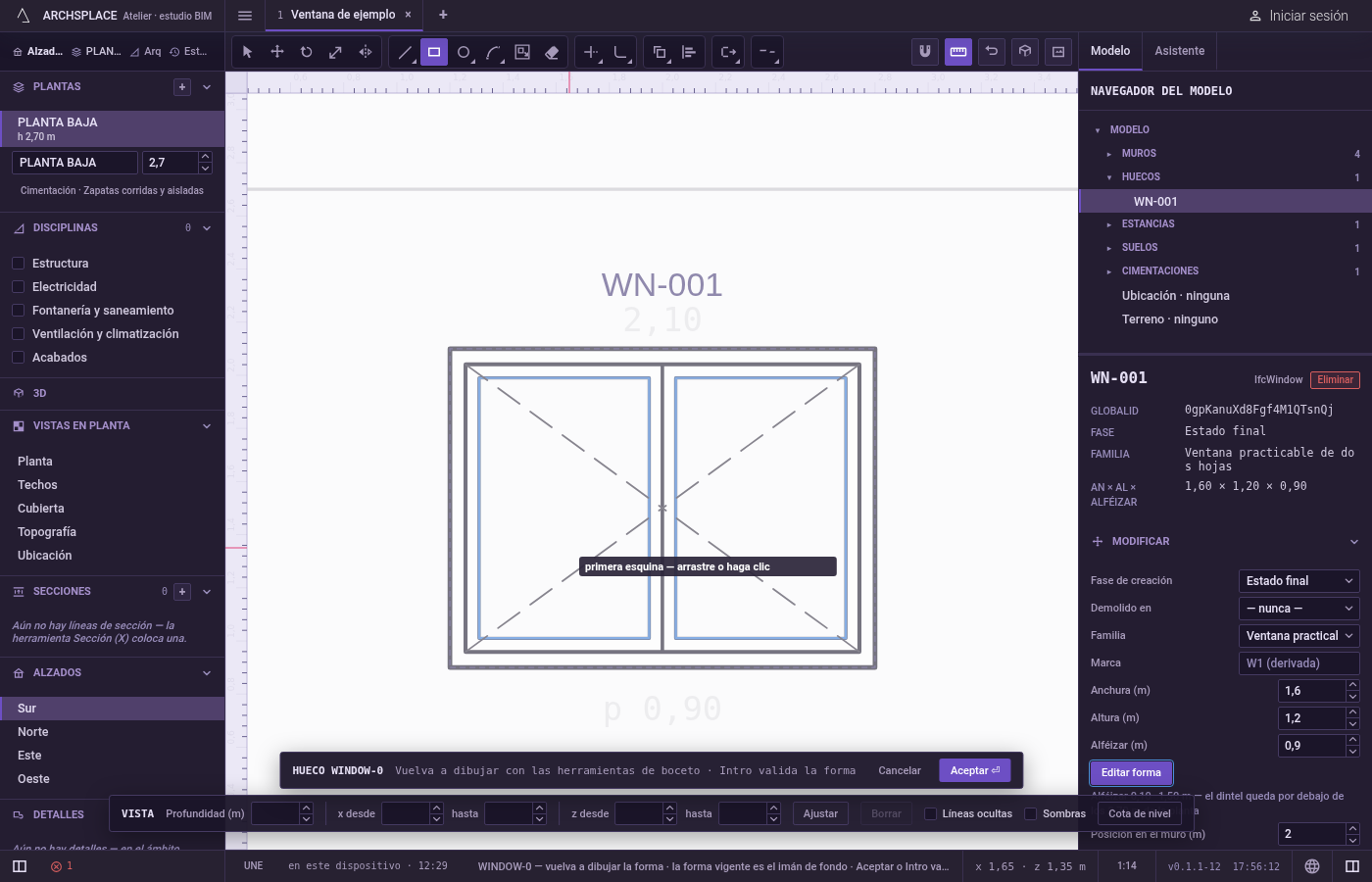

Active Rectángulo. En el editor de bocetos (consulte Seleccionar para las formas de entrar), pulse R o haga clic en Rectángulo en la barra de herramientas del editor. La indicación junto al cursor le pide la primera esquina.

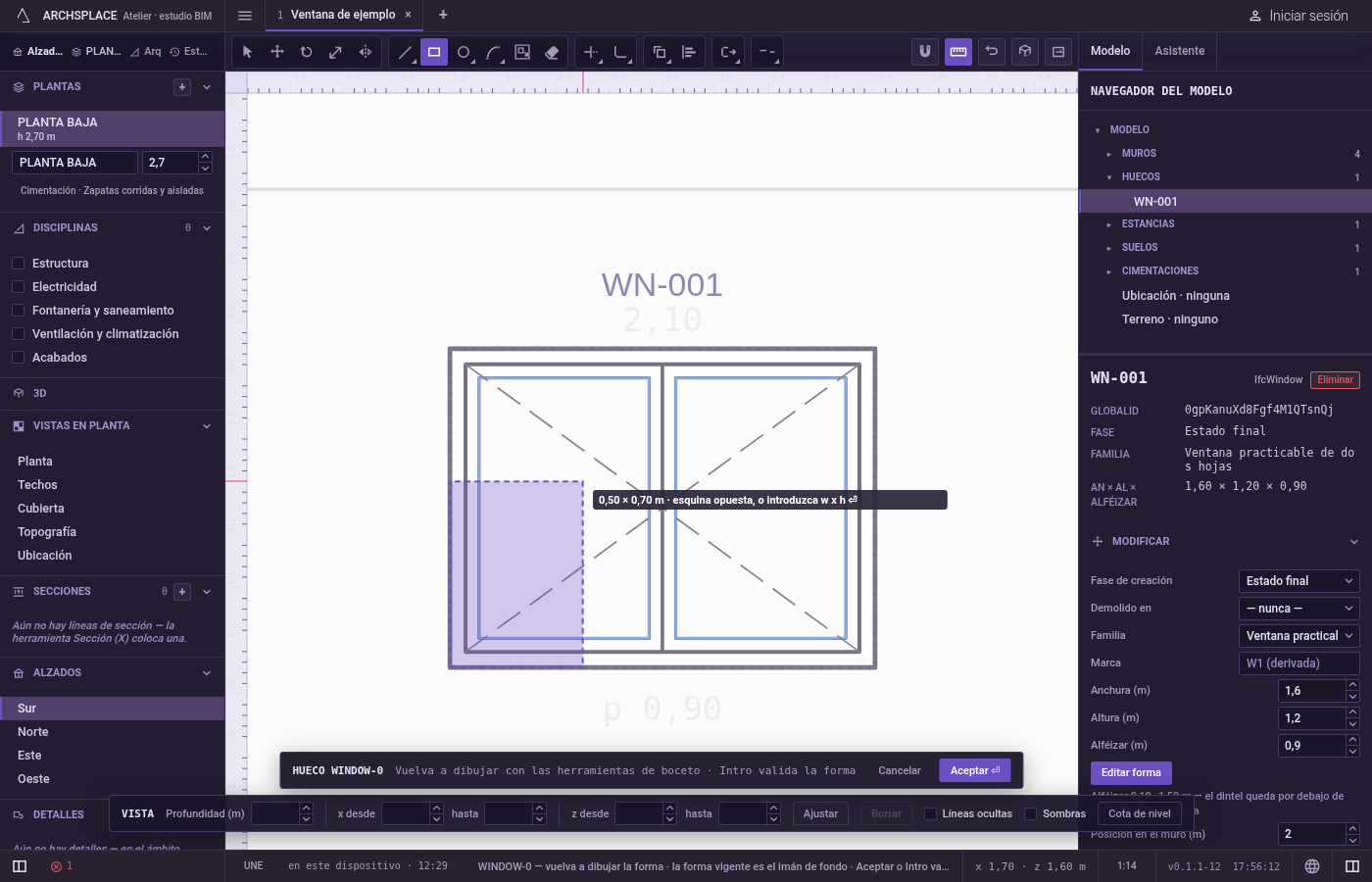

Fije la primera esquina. Haga clic en ella, o púlsela y mantenga el botón. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista.

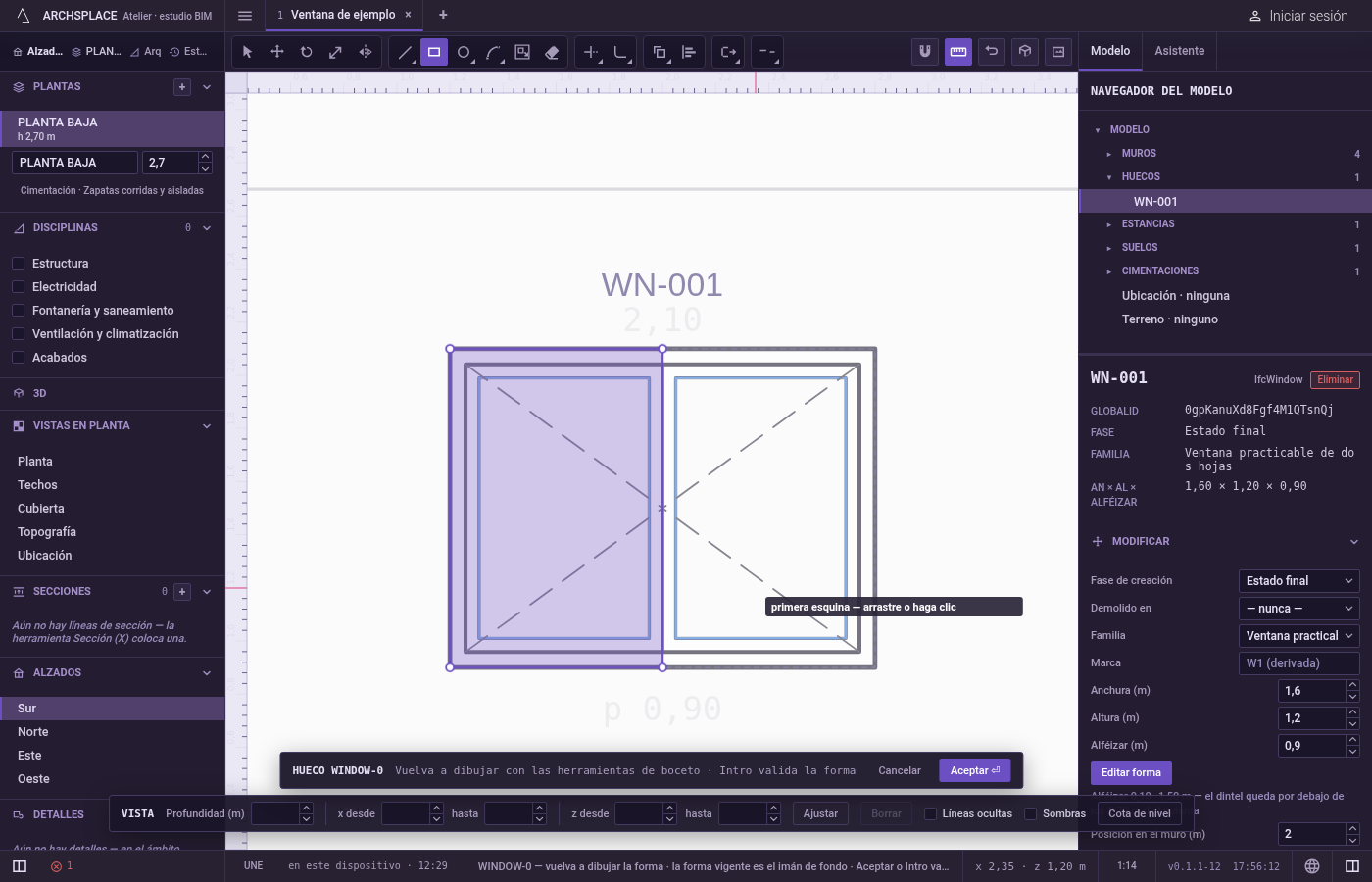

Fije la esquina opuesta. Haga clic en ella, o suelte ahí el botón si ha arrastrado. La indicación muestra anchura × altura mientras se mueve.

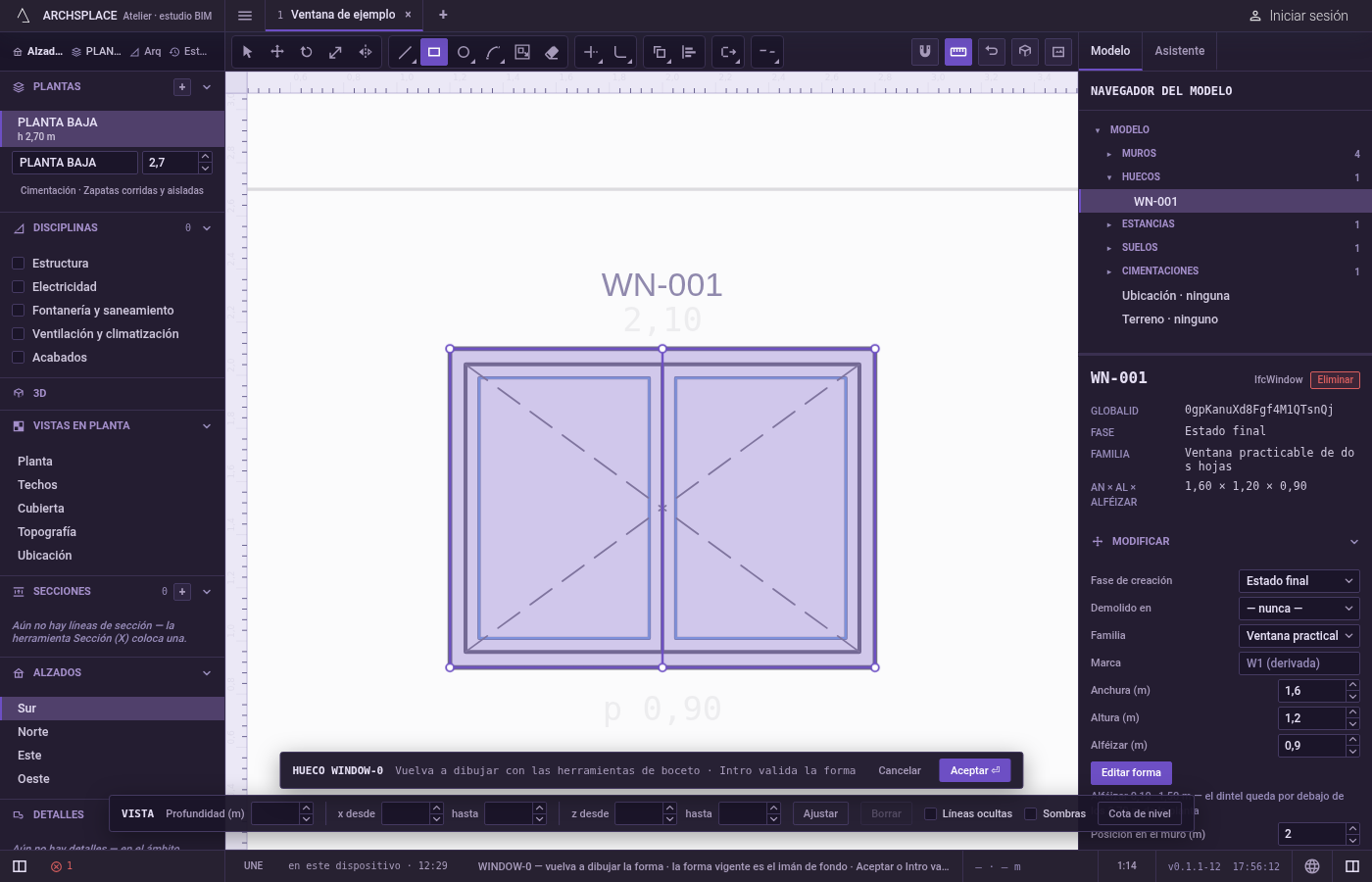

O escriba el tamaño. Después de la primera esquina, apunte hacia donde debe crecer el rectángulo, escriba la anchura, x, la altura, y pulse Intro: 1.2x0.8. Un solo número dibuja un cuadrado de ese lado. Los tamaños van en las unidades del proyecto. Retroceso borra el último carácter.

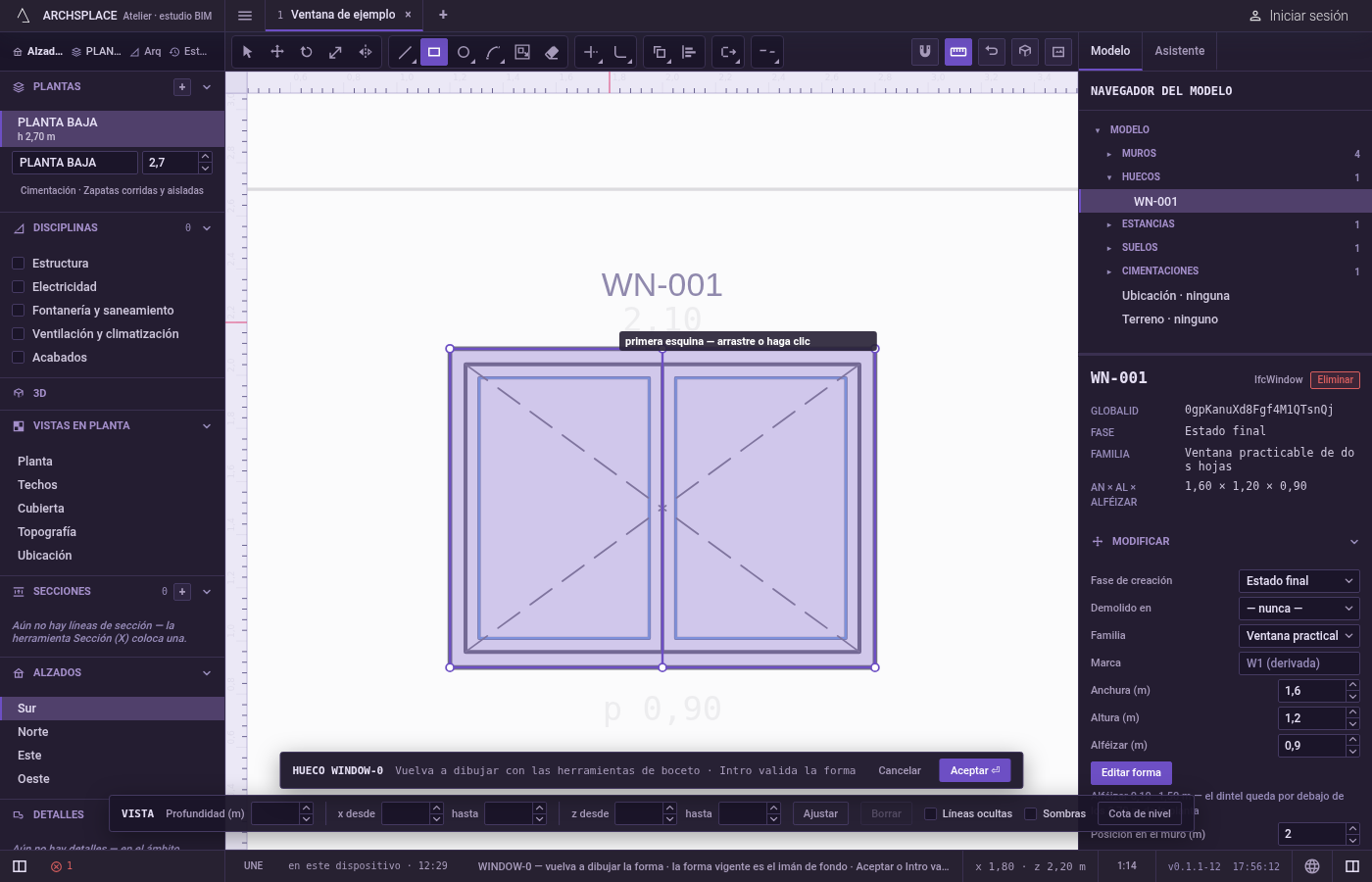

Siga trabajando. El rectángulo se queda en el dibujo y la herramienta está lista para el siguiente. Esc descarta una primera esquina ya fijada.

Qué rechaza

Un rectángulo sin anchura o sin altura. Una segunda esquina a la misma altura que la primera, o en su misma vertical, no dibuja nada. La herramienta conserva la primera esquina y espera.
Un tamaño escrito antes de la primera esquina. Las cifras solo cuentan una vez fijada la primera esquina.
Un rectángulo girado. Los lados siempre siguen los ejes del editor. Gírelo después con Girar.
Tamaños negativos como dirección. Un signo menos en un tamaño escrito se ignora; el rectángulo crece hacia el puntero.

Qué escribe en el contrato

Nada hasta que pulse Aceptar. El rectángulo se añade al dibujo dentro del editor como un contorno cerrado de cuatro esquinas redondeadas al milímetro, y Ctrl+Z lo recorre hacia atrás. El contrato cambia cuando pulsa Aceptar, o Intro sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas pasa a ser el profile de la ventana o de la puerta, con puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el suelo, o el outline de la zona de patrón en los floorAreas o ceilingAreas de la estancia, con puntos [x, y] en metros de planta.

Un rectángulo de 2,4 por 1,2 metros dibujado como zona de suelo da:

En una ventana, un rectángulo que coincide con el ancho, el alto y el alféizar propios del hueco, con una tolerancia de dos centímetros, quita en su lugar profile: el hueco vuelve a ser un rectángulo simple.

Relacionado

Preguntas frecuentes

¿Cómo dibujo un rectángulo de un tamaño exacto?

Pulse R, haga clic en la primera esquina, apunte hacia donde debe crecer el rectángulo, escriba la anchura, x, la altura, y pulse Intro, por ejemplo 1.2x0.8. Un solo número dibuja un cuadrado.

¿Puedo dibujar un rectángulo inclinado?

No directamente: sus lados siempre siguen los ejes del editor. Dibújelo a escuadra con la vista y luego gírelo con Girar.

¿Hacia dónde crece un rectángulo escrito?

Hacia el puntero. Los tamaños escritos se colocan desde la primera esquina en la dirección en que está el puntero respecto a ella, así que apunte primero y escriba después.
