Composición

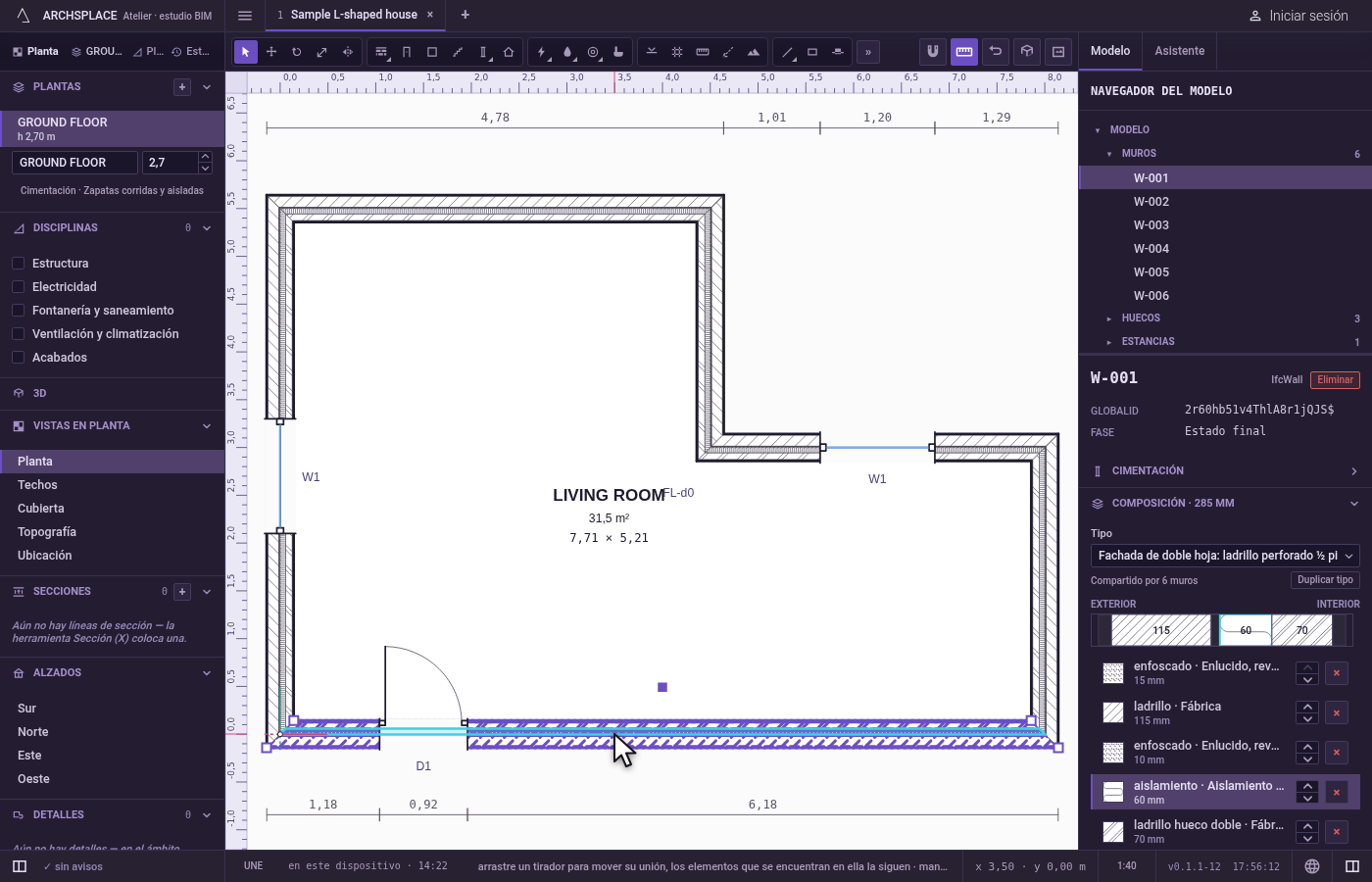

La composición es la primera sección del panel de un muro, titulada Composición con el espesor total del muro, como Composición · 360 mm. El mismo editor aparece en el panel de un suelo para su tipo de forjado, de Cara de pisada a Cara inferior, y en el panel de la cimentación para sus zapatas.

De arriba abajo muestra:

• Tipo: el tipo de muro en el que se basa el muro, elegido en una lista de los tipos del proyecto. Debajo, cuántos muros lo comparten, como Compartido por 6 muros, o Solo este muro y, cuando se comparte, Duplicar tipo.
• Exterior e Interior sobre una franja que dibuja las capas una junto a otra, cada una con su rayado, tal como las corta la planta, con su espesor cuando hay sitio. Un clic en una banda ilumina su capa.

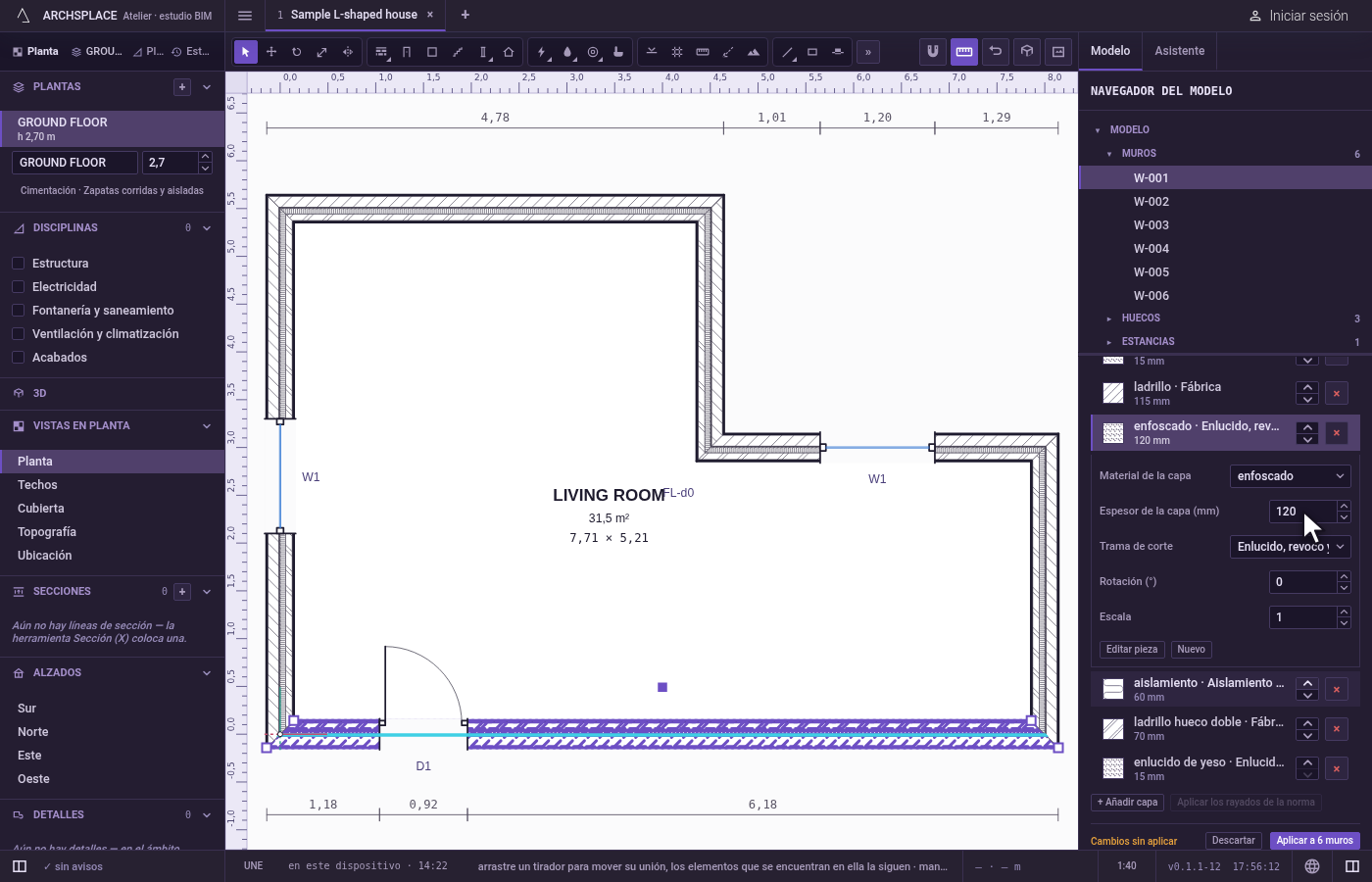

• Las capas, una fila cada una, de la cara exterior a la interior: una muestra de su rayado, su material y su rayado, su espesor, dos flechas que la llevan hacia fuera o hacia dentro, y una × que la quita. Un clic en una fila abre sus campos: Material de la capa, Espesor de la capa en milímetros, Trama de corte y, según el rayado, Color de la capa para un sólido, Rotación (°) y Escala para un patrón colocado a lo largo del muro, con Editar pieza y Nuevo, que abre el editor de piezas sobre un rayado de dibujo nuevo.
• + Añadir capa, que añade una capa de yeso bajo la que está abierta, y Aplicar los rayados de la norma, que da a cada capa sin rayado, o con uno que la plantilla no tiene, el rayado que la norma da a su material.

Un material elegido toma el rayado que le da la plantilla. En Trama de corte, el rayado que la norma da al material de la capa aparece marcado como norma.

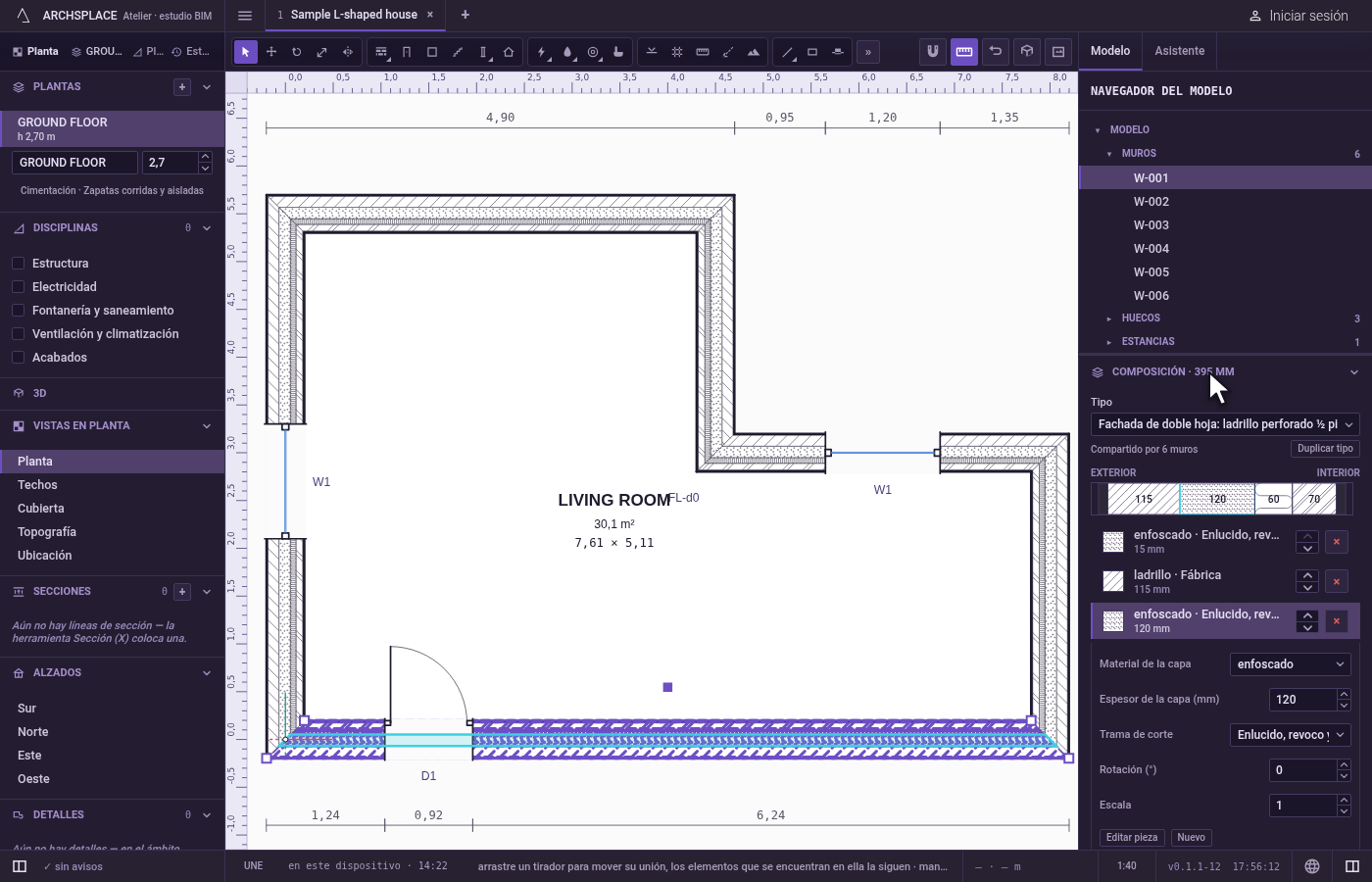

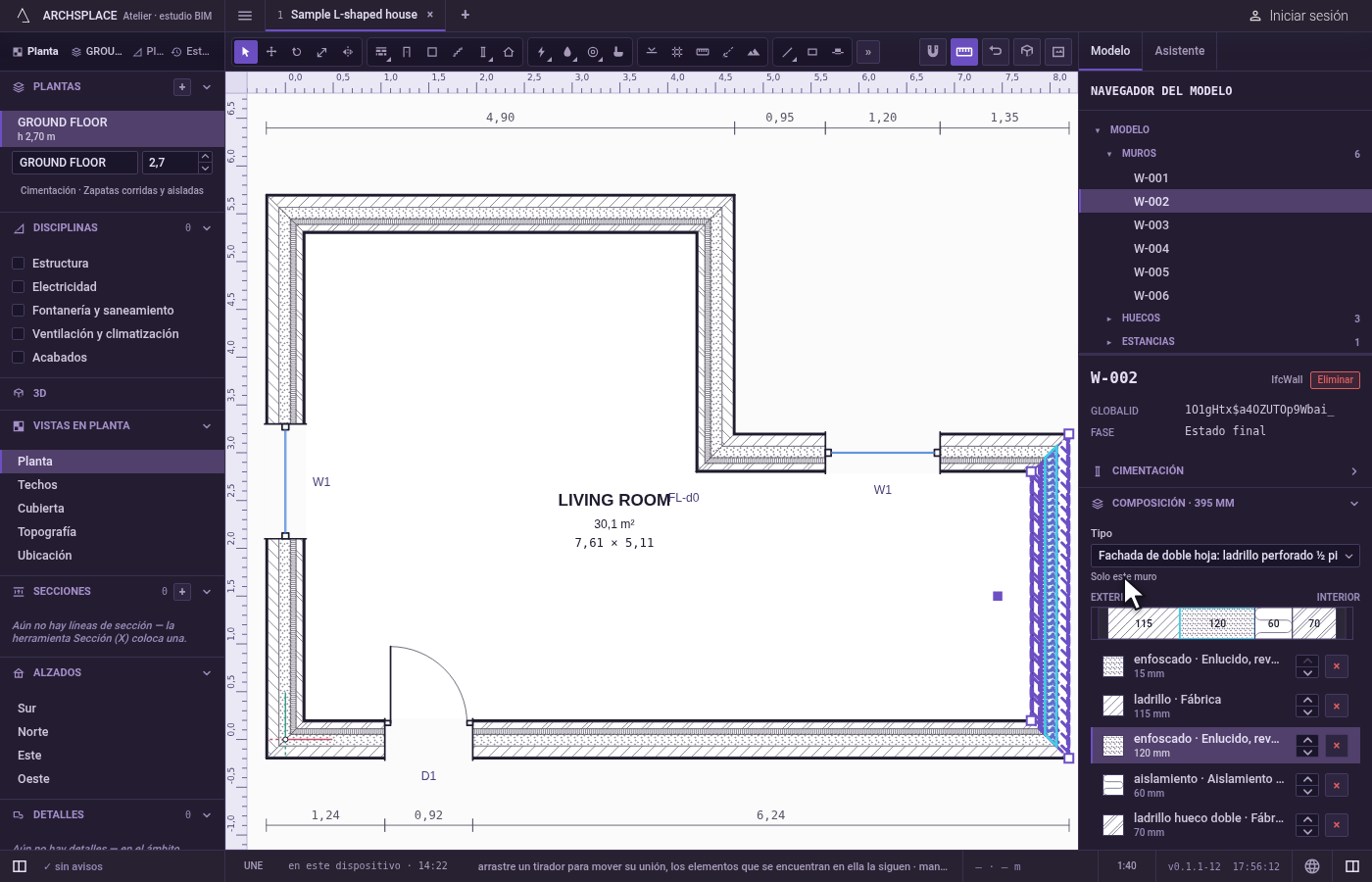

Toda edición es primero un borrador: una barra bajo las capas dice Cambios sin aplicar, con Descartar y Aplicar, o Aplicar a 6 muros cuando el tipo se comparte. Aplicar escribe la nueva composición en el tipo, así que todos sus muros cambian en un solo paso. Duplicar tipo da antes a este muro una copia propia del tipo, y su ayuda emergente indica que los demás muros conservan la suya.

• Para cambiar el espesor de una capa, como más aislamiento en todos los muros exteriores.
• Para añadir una capa, como un trasdosado por el interior.
• Para cambiar el rayado con el que se dibuja una capa en las plantas y las secciones.
• Para dar a un muro una composición propia.

Aplicar escribe la composición entera del tipo en los wallTypes (o slabTypes) del proyecto, bajo la clave del tipo: cada capa con su material, su thickness en metros y su pattern cuando no es el macizado simple, con color para un sólido y rotation y scale para un patrón colocado a lo largo del muro. Un tipo de la plantilla se escribe en el proyecto con su propia clave, su nombre y su uso, y prevalece sobre ella solo en este proyecto. En la plantilla internacional, el muro de cámara con el aislamiento aumentado a 120 mm queda así:

Un tipo cuya clave lleva su espesor toma su nuevo total en su clave y en su nombre. Tipo escribe el type del muro, y Duplicar tipo escribe una copia bajo la clave del tipo seguida de _COPY, con nombre de copia, que pasa a nombrar el type del muro. Un tipo del proyecto que ya no usa ningún muro sale del proyecto. Cada una de estas acciones es un paso que se anula con un solo Ctrl+Z.
