Cono
La herramienta Cono crea un cono macizo en la vista 3D a partir de tres datos: el centro de su base, su radio y luego la altura de su vértice, cada uno marcado o escrito. El cono se coloca como un componente nuevo, con su base plana y su lateral suave.
Qué es
La herramienta Cono crea un cono macizo en vertical. Su base es un círculo horizontal en el punto en el que hace clic, y su vértice queda en la vertical que pasa por ese punto, por encima o por debajo. El lateral se construye con 32 divisiones alrededor y se marca como suave, para que se lea como una sola superficie redonda; la base es una cara plana.
El cono queda como un componente nuevo, llamado Cono con un número, que contiene ese sólido. Un clic lo toma entero; un doble clic lo abre.
Cuándo usarlo
- Para modelar una aguja, un embudo, una pantalla de lámpara o un remate puntiagudo de cubierta.
- Para crear un recortador puntiagudo para Booleana.
Los pasos

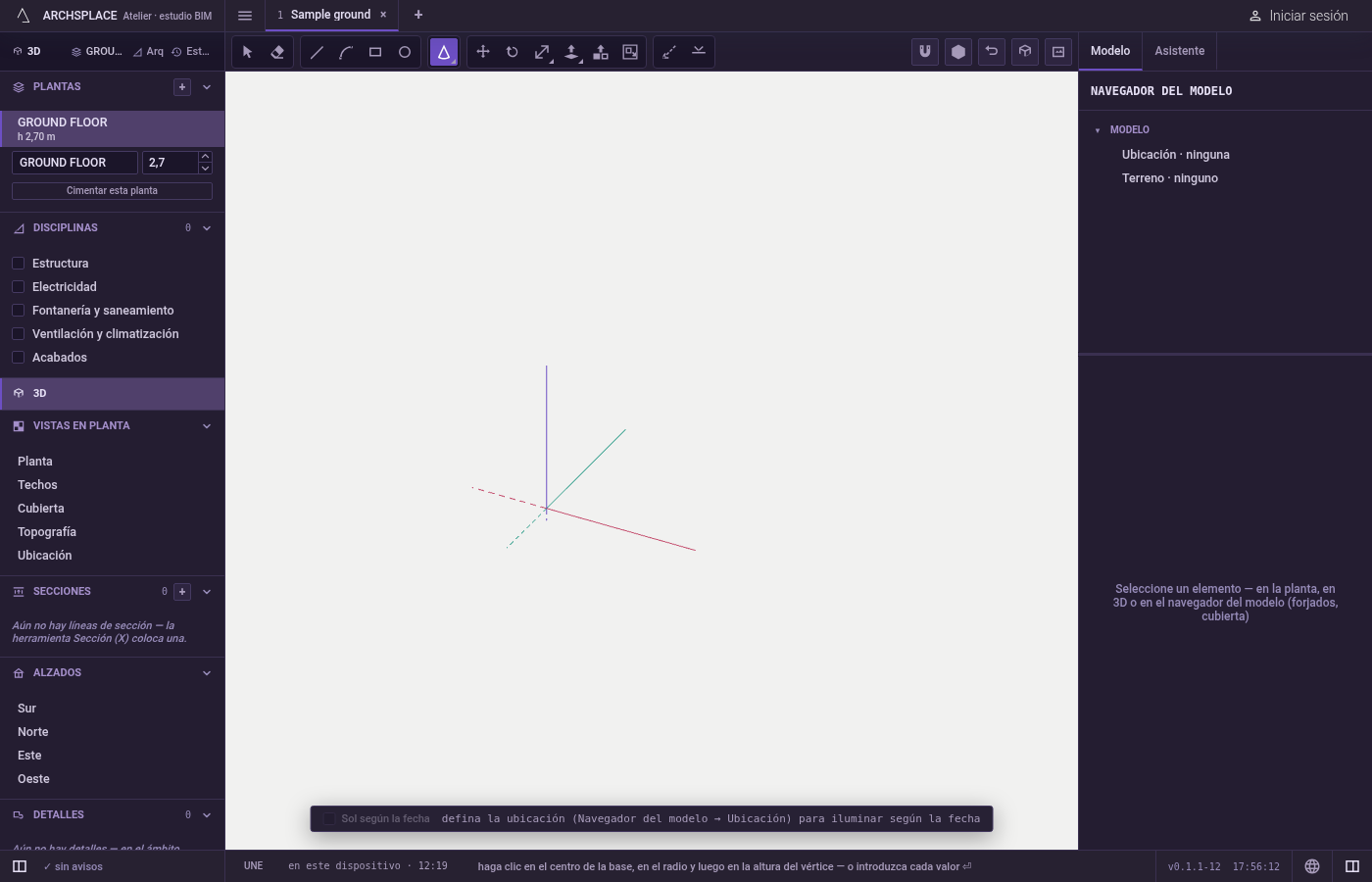

Tome la herramienta. Escriba
Cy luegoNseguidas en un instante, o haga clic en Cono, entre las formas.Csola abre Círculo; laNcambia a Cono.

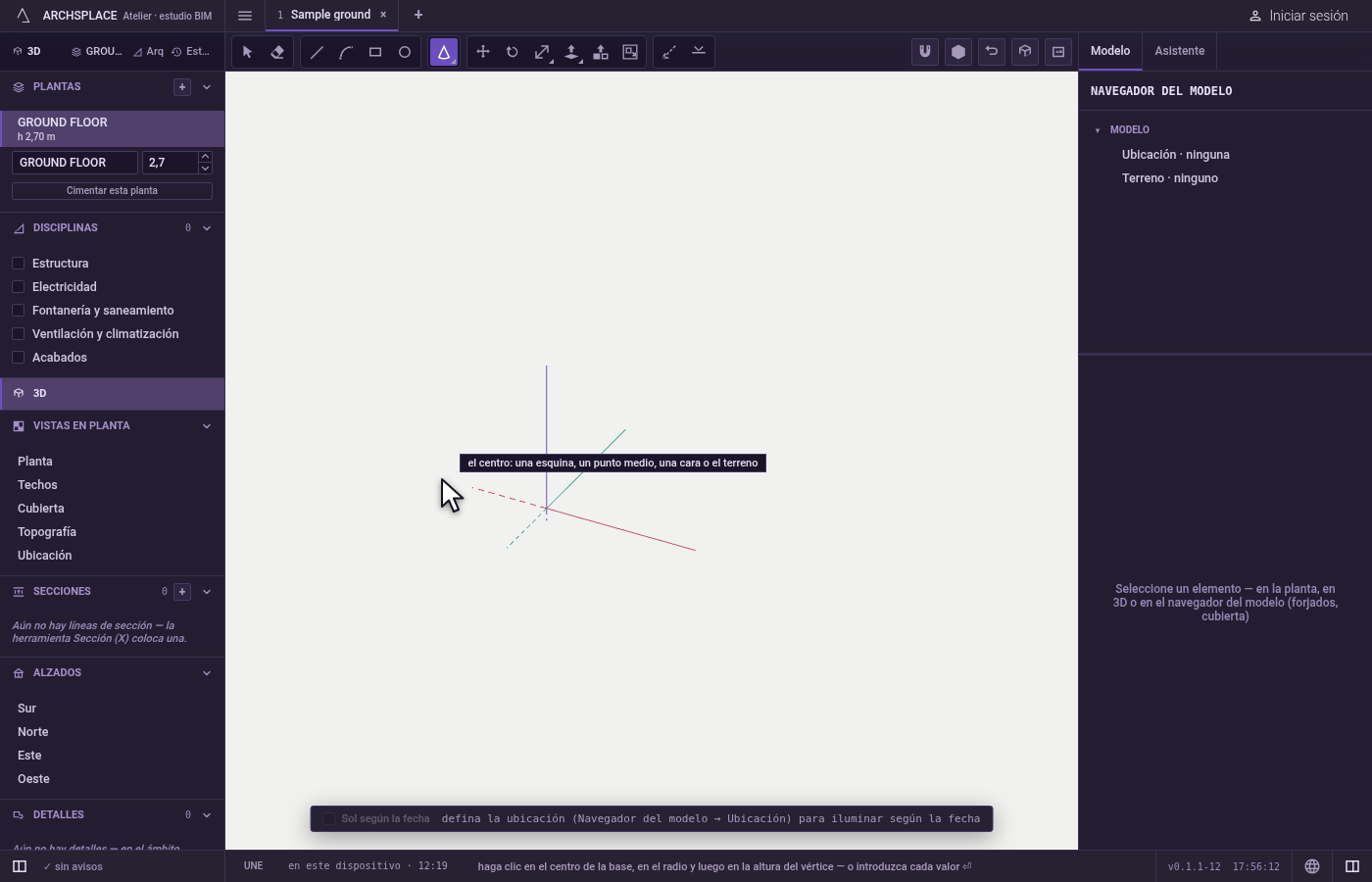

Haga clic en el centro de la base. El marcador muestra lo que toma el clic: un vértice, un punto medio, una cara o el suelo.

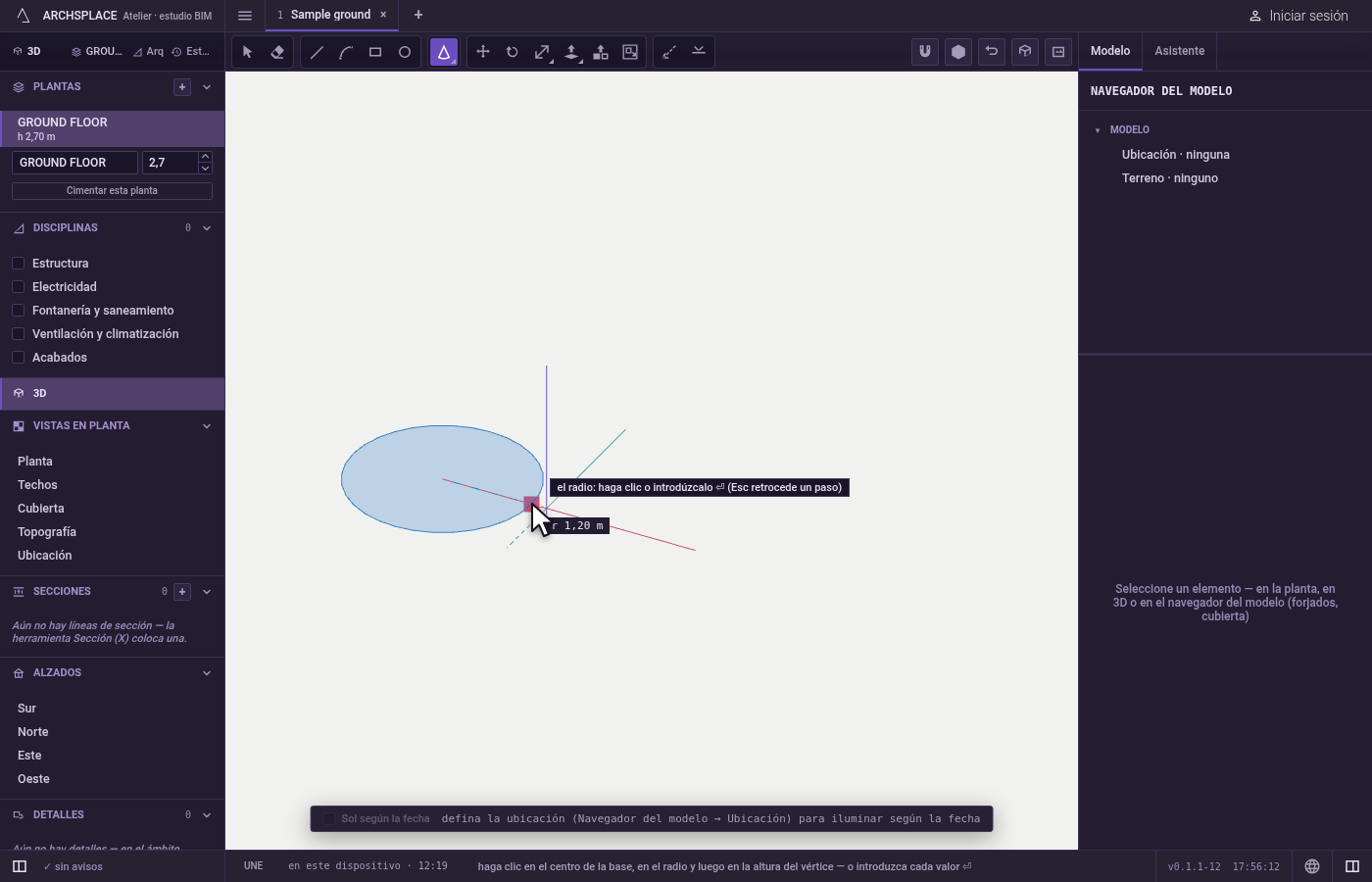

Fije el radio. Se lee en el plano horizontal que pasa por el centro; la lectura lo da. Haga clic, o escríbalo y pulse
Intro.

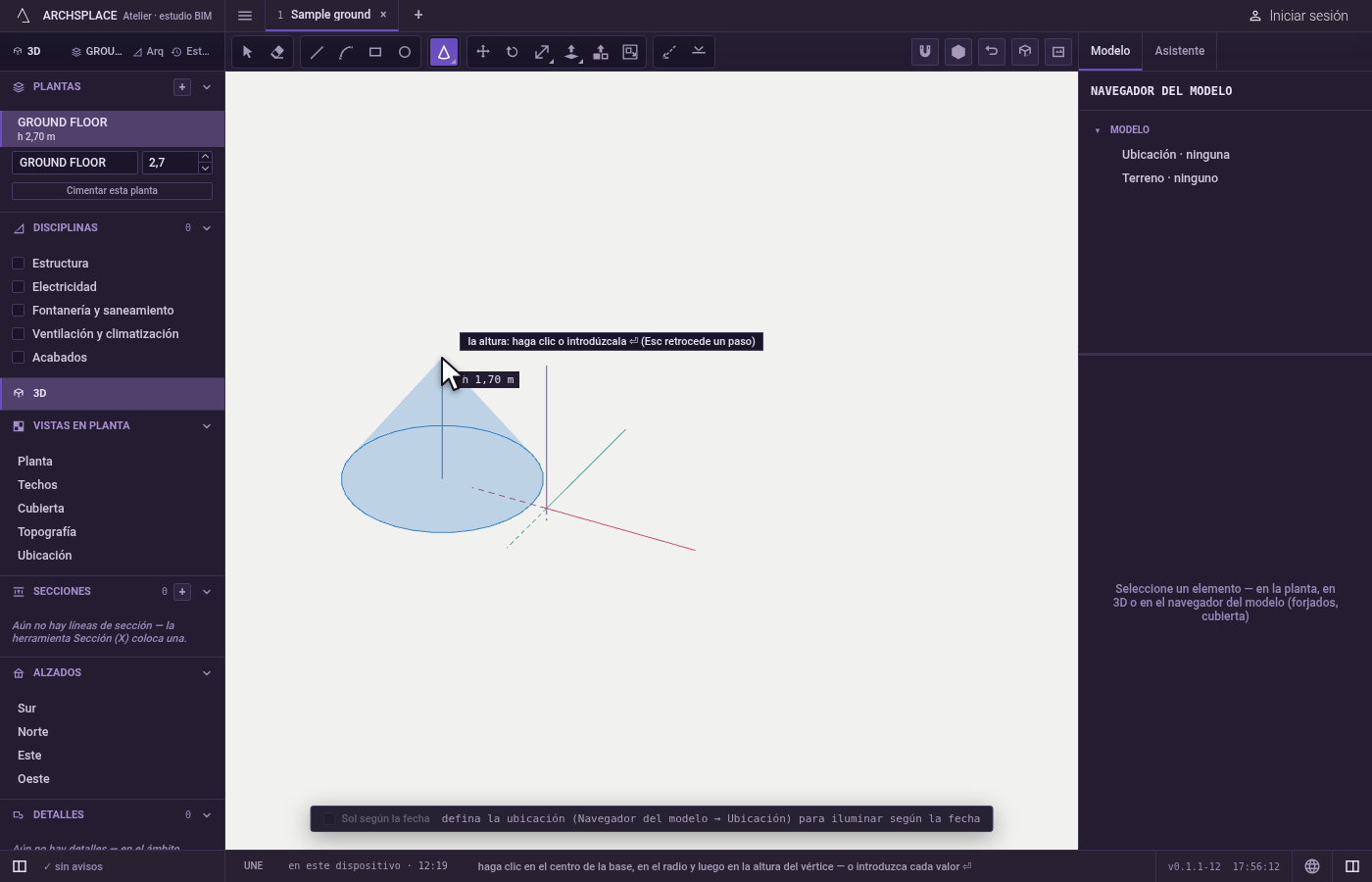

Fije la altura del vértice. El vértice sigue al puntero hacia arriba o hacia abajo por la vertical del centro. Haga clic, o escriba la altura y pulse
Intro. El cono aparece al instante.

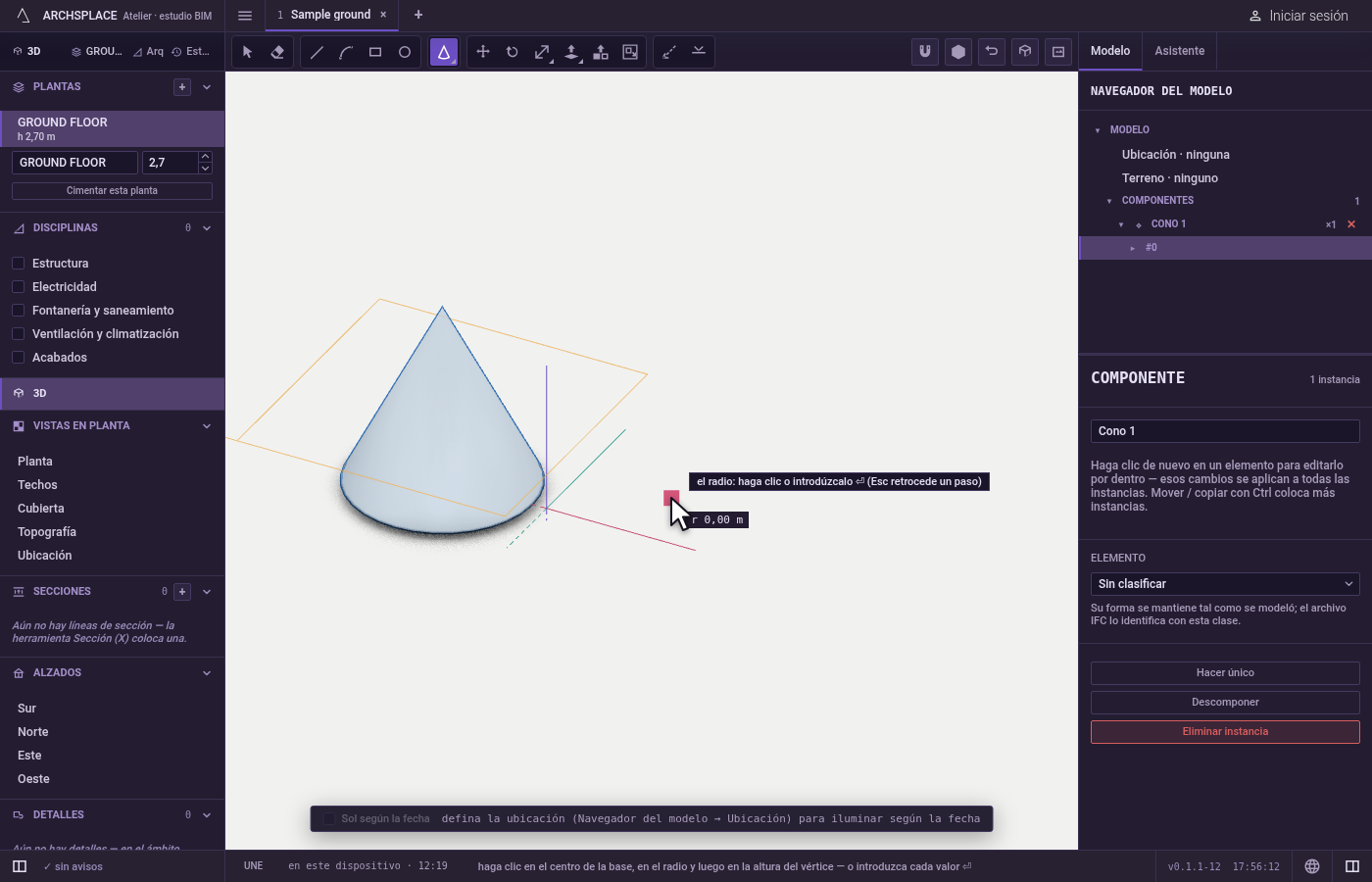

Retroceda si lo necesita.
Escvuelve un paso atrás: de la altura al radio, del radio al centro. La barra espaciadora vuelve a Seleccionar.
Qué rechaza
- Un radio o una altura nulos. Un cero se ignora y la herramienta espera un valor real.
- Un centro en la nada. Un clic que no encuentra ningún punto indica dónde se puede tomar el centro.
Qué escribe en el contrato
Un paso que se puede deshacer añade una definición de componente nueva con el sólido del cono, y una colocación de él en el centro de la base, en la planta actual. Dentro de un componente abierto, el componente nuevo se coloca dentro de ese. La colocación nueva queda seleccionada.
Relacionado
Preguntas frecuentes
¿Cuál es el atajo de la herramienta Cono?
Escriba C y luego N seguidas en un instante. C sola abre la herramienta Círculo; la N que sigue cambia a Cono.
¿Puede el cono apuntar hacia abajo?
Sí. Fije la altura del vértice por debajo de la base y el cono cuelga bajo ella, con la punta hacia abajo.
¿Puedo usar un cono para recortar otro sólido?
Sí. Colóquelo donde se superponga al sólido, tome la herramienta Booleana y haga clic en el cono: recorta lo que toca.
